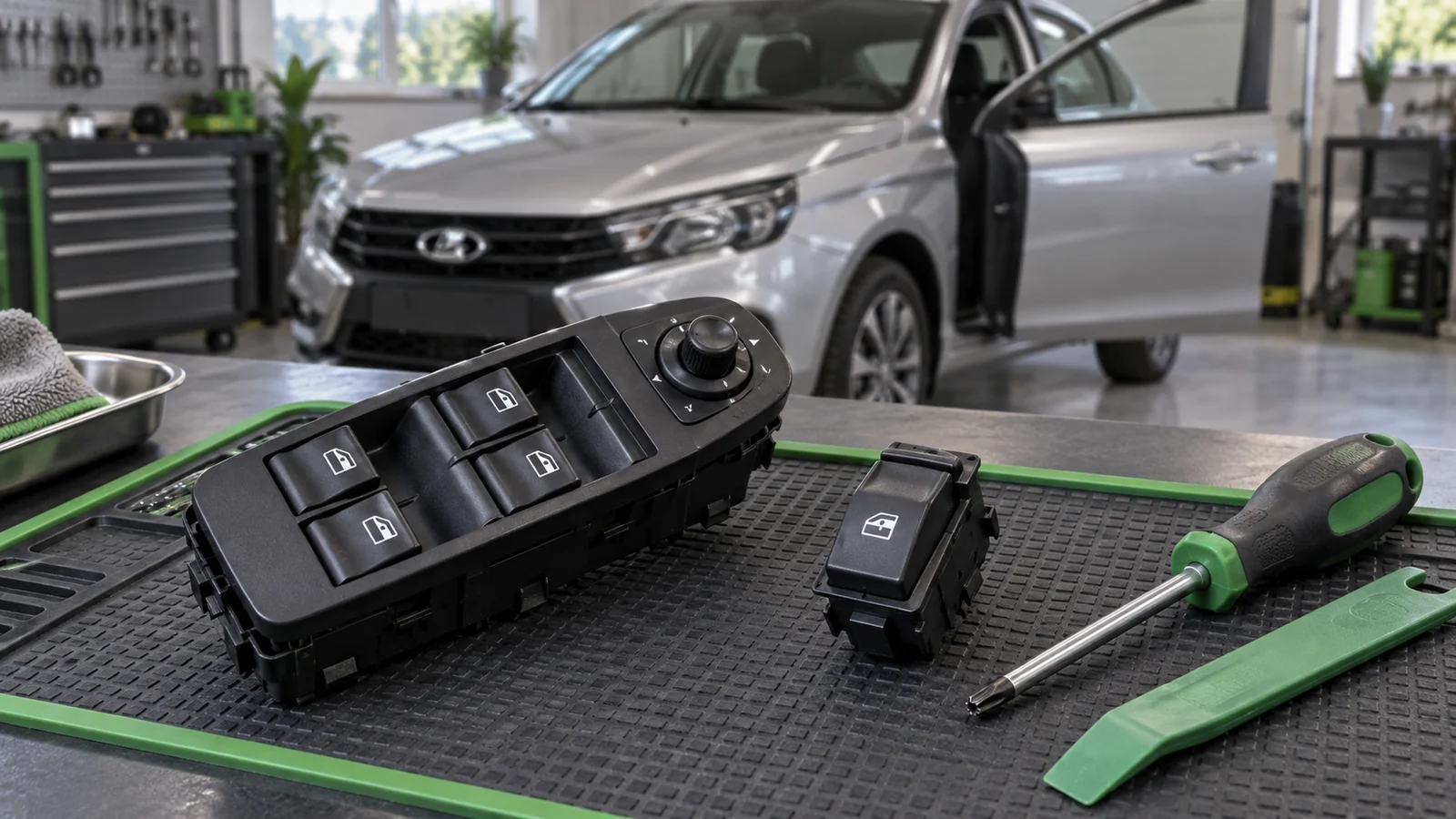

Кнопки стеклоподъёмников Lada Vesta

Чем водительский блок отличается от пассажирской кнопки?

Водительский блок объединяет управление несколькими окнами. В показанном ремонтном руководстве он снимается вместе со вставкой обивки, после чего освобождается из неё двумя защёлками. При разборке отсоединяют колодки управления зеркалами и стеклоподъёмниками. Это не та же операция, что извлечение одной пассажирской клавиши.

Пассажирскую клавишу показанной конструкции поднимают пластиковой лопаткой из гнезда обивки и отсоединяют её колодку. Снятие всей дверной карты для этих двух процедур книга не предписывает. Не добавляйте такую разборку только потому, что в общей статье рассматривается доступ к моторедуктору.

Ниже разобраны ранние узлы по книге 2016 года. Современное РЭ 2026 использовано отдельно для режимов управления. Оно не делает ранний крепёж универсальным для NG, другой комплектации или заменённой дверной панели. Устройство своей машины определяют до покупки и разборки.

Можно ли по одному отказу сразу признать кнопку неисправной?

Нет. Стекло, которое не движется от одной команды, ещё не указывает на конкретный сломанный контакт. Сначала запишите, какое окно проверяется, из какого места подаётся команда, работает ли другое направление и как ведут себя остальные окна. Неисправность клавиши, соединения, управления и механизма требует разделения.

Сравнение местной и водительской команды помогает выбрать следующий участок проверки. Если одно и то же стекло движется от одного места, это полезное наблюдение о работе привода в этот момент. Оно не подтверждает исправность каждого провода и контакта при всех условиях нагрузки.

Измерения выполняют по схеме конкретного исполнения. Здесь не назначены универсальные номера выводов, напряжение на неизвестном контакте или перемычка вместо блока. Общий поиск причин отказа привода приведён в статье о стеклоподъёмниках Весты.

Почему задние окна не реагируют на свои кнопки?

Сначала проверьте штатную блокировку. В РЭ 2026 кнопка 5 водительского блока отключает управление электростеклоподъёмниками с задних дверей и фиксируется в нажатом положении. Повторное нажатие возвращает управление. При блокировке задними окнами по-прежнему можно управлять с водительского места.

Поэтому одновременный отказ местных задних клавиш при сохранённом управлении водителя сначала сопоставляют с положением этой кнопки. Не начинайте с покупки двух пассажирских выключателей. Если выключенная блокировка не восстанавливает ожидаемую реакцию, требуется дальнейшая проверка исполнения и цепей.

РЭ отдельно требует отключать управление задними клавишами при перевозке детей на задних сиденьях. Для проверки выберите контролируемые условия без рук и предметов в проёмах. Отключение блокировки ради наблюдения не должно оставлять доступные детям органы управления без присмотра.

Как сравнить команды водительской и местной клавиши?

Проверяйте одно окно в одинаковых условиях. В РЭ 2026 электрический привод работает при включённом зажигании. Сопоставьте команды вверх и вниз с водительского блока и с местной клавиши, отдельно отметив положение блокировки задних окон. Не сравнивайте разные окна и разные режимы как одну проверку.

Запишите результат словами: «движется», «не движется», «останавливается», «слышен привод». Звук сам по себе не подтверждает движение стекла, а отсутствие звука не доказывает поломку кнопки. Если проём небезопасен или стекло заедает, прекратите многократные команды и переходите к осмотру.

Матрица ниже направляет проверку. Она не выдаёт диагноз блока и не заменяет электрические измерения. Для водительского окна отдельной местной пассажирской клавиши нет, поэтому такой способ сравнения к нему неприменим.

Как подобрать замену и не перепутать исполнения?

Подбор выполняют по каталогу своего автомобиля, комплектации и маркировке снятого узла. Сверьте корпус, защёлки, разъёмы, состав клавиш и функции. Похожее расположение кнопок не доказывает электрическую совместимость. Количество установленных электростеклоподъёмников и оборудование двери должны соответствовать замене.

Надпись AUTO имеет значение для режима работы: РЭ 2026 допускает автоматическое управление передними окнами в вариантном исполнении и указывает его признак на выключателе. Нельзя получить подтверждённый автоматический режим одной покупкой внешне похожей клавиши с такой надписью.

Использованные источники не дают универсального артикула для всех Вест и не подтверждают взаимозаменяемость блоков разных моделей. Не подпиливайте защёлки и не переделывайте разъём, чтобы неподходящая деталь встала в гнездо. При расхождении исполнения сначала уточните применимость.

Что нужно подготовить перед снятием?

Для показанного водительского блока книга указывает Torx T15. Винт скрыт под резиновой накладкой в углублении вставки. Для отдельной пассажирской клавиши предусмотрена пластиковая монтажная лопатка. Не заменяйте эти указания инструментом из инструкции соседнего узла и не поддевайте окрашенные детали металлическим лезвием без необходимости.

Перед обеими операциями книга требует отсоединить провод от минусовой клеммы АКБ. Порядок отключения и восстановления питания уточняют для своего исполнения. Заранее обеспечьте доступ к машине и сохраните информацию о неисправности. Вопросы обращения с батареей разобраны в статье об аккумуляторе Весты.

Подготовьте место для накладки и винта. После освобождения вставки её движение ограничено соединительным жгутом. Нельзя поднимать её на произвольную высоту или оставлять висеть на проводах, пока вы ищете фиксатор колодки.

Как снять и заменить водительский блок ранней конструкции?

Порядок относится к показанной вставке с винтом под резиновой накладкой. Для иного подлокотника или другого крепления нужен его собственный способ разборки. Не снимайте весь блок усилием за клавиши.

1. 1

   Отключить питание

   Выполните применимый порядок отключения минусового провода АКБ. Оставьте доступ к двери и исключите включение оборудования при отсоединённых колодках.

2. 2

   Вынуть резиновую накладку

   Извлеките накладку из углубления вставки обивки. Сохраните её, чтобы после сборки вернуть на место. Не считайте видимую щель вокруг всей вставки первым местом силового поддевания.

3. 3

   Вывернуть скрытый винт

   Под накладкой находится крепёжный винт. Выверните его Torx T15 для показанного узла. Прежде чем тянуть вставку, убедитесь, что винт действительно освобождён.

4. 4

   Освободить вставку

   Потяните вставку обивки вбок, преодолевая сопротивление её фиксаторов. Отведите от обивки только на длину соединительного жгута, контролируя проводку.

5. 5

   Отсоединить колодки

   Сожмите фиксаторы и отсоедините колодки от джойстика управления наружными зеркалами и от блока стеклоподъёмников. Запомните их расположение, не вытягивайте провода из разъёмов.

6. 6

   Освободить две защёлки блока

   На снятой вставке отожмите две предусмотренные защёлки. Это крепление самого блока к вставке, его не следует путать с держателями вставки на обивке двери.

7. 7

   Извлечь блок и сравнить замену

   Выньте блок переключателей из вставки. Сверьте новую деталь по каталогу и конструктивным признакам до установки, а не после принудительной подгонки.

8. 8

   Выполнить обратную сборку

   Установите блок в защёлки, восстановите колодки, посадку вставки, крепёжный винт и резиновую накладку. Убедитесь, что проводка не зажата. Момент винта в использованном разделе не задан, норму другого крепежа не переносите.

9. 9

   Восстановить питание и проверить

   Подключите АКБ по применимому порядку. В безопасных условиях проверьте затронутые окна, местное управление и блокировку, затем функции зеркал, колодка которых отсоединялась. Сохраняющийся симптом требует дальнейшей проверки.

Как заменить отдельную пассажирскую клавишу?

В книге эта операция показана отдельно от водительского блока. Полное снятие карты не требуется: корпус извлекается из гнезда обивки. Если форма крепления на машине отличается, не переносите приём на неё силой.

1. 1

   Подготовить машину

   Отключите минусовой провод АКБ по применимому порядку. Подготовьте пластиковую монтажную лопатку и обеспечьте доступ к клавише.

2. 2

   Поднять край корпуса

   Подденьте лопаткой край корпуса клавиши и извлеките его из гнезда обивки. Контролируйте проводку и не используйте клавишу как рычаг для снятия всей дверной карты.

3. 3

   Отсоединить колодку

   Разъедините колодку жгута и разъём клавиши, затем снимите клавишу. Осмотрите доступное соединение, не вытягивая жгут из двери.

4. 4

   Установить замену и проверить

   Соберите узел в обратном порядке с подходящей деталью. После восстановления питания сравните управление этим окном с местной клавиши и с водительского места. Проверьте посадку корпуса и отсутствие зажатого провода.

Что проверить, если новая кнопка не устранила неисправность?

Сравните симптом до и после работы. Проверьте правильность исполнения детали, восстановление колодок и посадку фиксаторов. У водительского узла отсоединялась также колодка зеркал, поэтому её подключение нельзя пропустить при проверке сборки.

Если окно по-прежнему не действует из одного места, вернитесь к сравнению команд. Если не действует ниоткуда, не считайте новую кнопку доказательством неисправности моторедуктора. Для следующего шага нужны условия управления и проверка цепи по схеме автомобиля.

Медленное движение, рывки и остановки также требуют учитывать механику, препятствие и режим защиты. Не удерживайте клавишу многократно ради того, чтобы «разработать» заедающий механизм. Замена органов управления не устраняет повреждение направляющих или привода.

Как учитывать AUTO, препятствие и защиту от перегрева?

Вариант с AUTO имеет крайние положения для автоматического движения и промежуточные для управления при удержании. РЭ 2026 указывает: повторное воздействие на клавишу при автоматическом движении останавливает стекло. Поэтому неожиданную остановку сначала сопоставляют с фактическими действиями и исполнением.

При препятствии во время автоматического закрывания РЭ описывает остановку подъёма и опускание стекла. Частые подъёмы за короткое время или повышенное сопротивление могут вызвать защиту от перегрева с временным прекращением движения. Руководство не задаёт в этом месте универсальную длительность паузы для всех неисправностей.

Эти режимы не проверяют пальцами и посторонними предметами в проёме. После замены блока или отключения АКБ используйте порядок проверки и обучения, если он предусмотрен для своей машины. Удержание клавиши фиксированное число секунд не назначается здесь как универсальный способ восстановления.

Можно ли ремонтировать залитый блок и менять его отдельные контакты?

Использованная процедура описывает замену блока или клавиши. Она не содержит технологии ремонта платы, назначения контактов и способов подгибания токоведущих элементов. Видимые следы влаги и загрязнения — повод осмотреть узел и соединение, но не доказательство конкретного внутреннего дефекта.

Не делайте вывод «нужна только чистка» по тому, что после повторного нажатия окно однажды сработало. Для обработки разъёма и внутреннего ремонта нужны подходящие указания для детали. После попадания жидкости важно выяснить обстоятельства и исключить повторение, а не только заменить внешнюю кнопку.

При оплавлении, запахе перегрева, повреждении колодки или непонятном креплении остановите работу. Установка нового блока в повреждённое соединение не является завершённым ремонтом.

Какие сведения помогут мастеру и когда остановить проверку?

Прекратите повторные команды, если стекло заедает, проём небезопасен, проводка нагревается или корпус не удаётся освободить предусмотренным способом. Не проверяйте привод прямой подачей питания без применимой процедуры. Зафиксируйте наблюдения и выполненные работы до дальнейшего вмешательства.

Мастеру передайте год, комплектацию, наличие AUTO и маркировки снятой и новой деталей. Укажите конкретное окно, направление и место команды. Для задних окон обязательно отметьте положение блокировки. Такой протокол помогает отличить особенность управления от отказа клавиши и неисправности самого привода.
