Крышку блока предохранителей снимают по её креплениям, а не рывком за край. У разных Вест салонная накладка устроена по-разному: встречаются поворотные пластиковые держатели и защёлки с дополнительным пистоном. Под капотом также нужно сначала увидеть фиксаторы. Три ручки, описанные для одной версии салона, не являются универсальным способом для всех поколений.
Электрооборудование

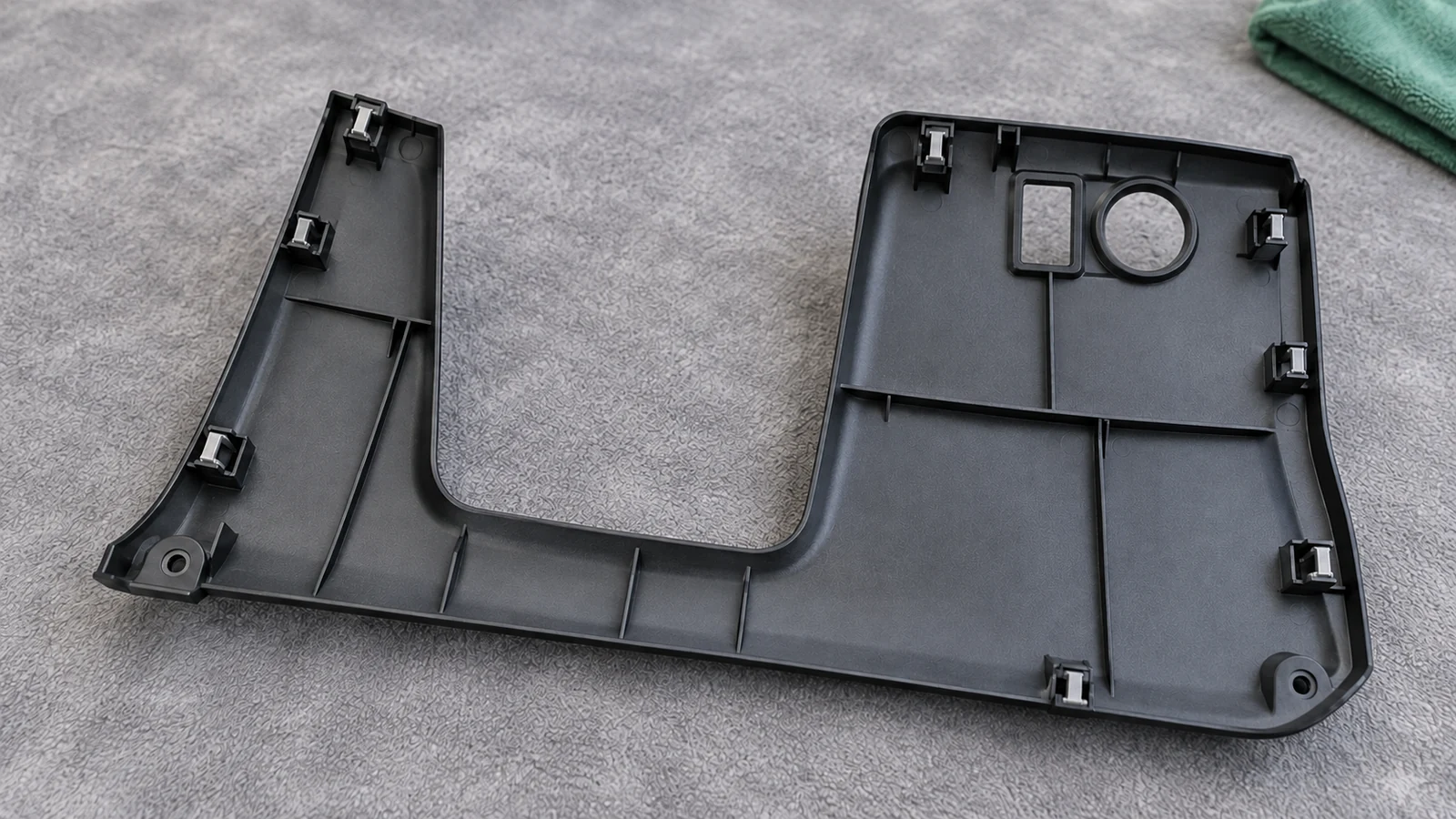

Как снять крышку блока предохранителей Lada Vesta
В салонеСо стороны водителя
Под капотомОтдельная защитная крышка
СначалаОпределить крепление
После работыЗакрыть все фиксаторы
Как различить исполнения крышек
| Исполнение | Что подтверждено | Как действовать |
|---|---|---|
| Салонная крышка из руководства 2022 года | Три пластиковые ручки снизу, верхние держатели. | Сначала повернуть нижние ручки, затем освободить верх. |
| Ранняя накладка из ТИ АВТОВАЗ | Защёлки и две колодки сзади: кнопки багажника и корректора фар. | Соблюдать подготовку по ТИ, освободить фиксаторы и поддерживать накладку при отсоединении колодок. |
| Крышка NG из руководства 2024 года | Другая форма салонной крышки и подкапотного блока. | Не искать обязательные три ручки. Ориентироваться на фактические крепления. |
| Дополнительный фиксатор из руководства 2022 года | Фиксатор держателя обивки дополнительно удерживает салонную крышку. | Снять фиксатор до демонтажа крышки, установить после её возврата на штатные крепления. |
Модель двигателя не определяет способ снятия салонной накладки. Проверьте год, поколение панели и саму деталь. Если крышку уже меняли, ориентируйтесь на установленное исполнение, а не только на дату выпуска автомобиля. Место нужного блока можно уточнить в обзоре блоков предохранителей.
Памятка креплений: от осмотра до установки
Выберите описание из заводского документа и нужный этап. Дата руководства обозначает источник, а не определяет крепления вашей машины. При заменённой накладке сначала сверяйте саму деталь.
Найдите крепления
Внизу крышку удерживают три пластиковые ручки, вверху — держатели. Сначала проверьте, нет ли дополнительного фиксатора из дополнения к этому руководству.
РЭ LADA Vesta 03.03.2022, с. 136.
1 / 3 · Три ручки
Условные рисунки поясняют тип крепления. Они не задают точное расположение, число верхних держателей, угол поворота ручек или усилие снятия.
Подготовка без повреждения пластика
Поставьте машину неподвижно, выключите зажигание и потребители. Подготовьте фонарь и пластиковый съёмник. Тонкая отвёртка нужна только для конкретного держателя, с защитой прилегающей поверхности. Не поддевайте металлическим инструментом шины и контакты внутри блока. На морозе не отрывайте жёсткий пластик: дайте салону прогреться, затем выключите оборудование перед работой.
Открывание крышки не требует вынимать монтажный блок из панели или отворачивать силовые соединения. Если после открытия требуется менять предохранитель, предварительно определите причину его перегорания и точный номинал по схеме своей машины.
Для полного снятия ранней накладки с разъёмами ТИ АВТОВАЗ 3100.25100.20587 требует затормозить автомобиль стояночным тормозом и выключить зажигание. Перед отсоединением клеммы провода «массы» дождитесь остановки электровентилятора охлаждения и окончания сохранения данных ЭБУ — в ТИ указана 1 минута. Затем отсоедините клемму провода «массы» до снятия накладки и разъединения двух колодок. При включённом зажигании клеммы не отсоединяют. Эта подготовка относится к описанной в ТИ ремонтной операции с колодками, а не задаёт крепления всех крышек.
Салонная крышка: последовательность снятия
Осмотрите нижний край
Сдвиньте сиденье для доступа и осветите накладку под панелью водителя. Найдите поворотные ручки, пистон или иной видимый крепёж. Не тяните накладку, пока не выяснили, что удерживает низ. Если есть дополнительный пистон, сначала освободите его предусмотренным способом.
Освободите нижние крепления
Если есть дополнительный фиксатор держателя обивки, снимите его до освобождения крышки. На версии с тремя пластиковыми ручками поверните каждую в положение освобождения. Не выкручивайте их как металлические винты. На накладке с защёлками освобождайте предусмотренные точки крепления. Крепления разных исполнений не нужно искать одновременно на каждой крышке.
Отведите накладку и разомкните держатели
У версии из руководства 2022 года потяните за освобождённый низ и разъедините верхние держатели. На защёлкивающейся накладке освобождайте точки крепления последовательно, поддерживая деталь рядом с работающим держателем. Если один угол остаётся неподвижным, ищите крепёж, а не увеличивайте рычаг.
Проверьте проводку с обратной стороны
Не отпускайте снятую накладку. На части машин с ней связаны кнопка открытия багажника и регулятор фар. Для полного снятия нажмите фиксаторы соответствующих колодок и разъедините их, удерживая корпуса. Не оставляйте накладку висеть на проводах и не путайте разъёмы при сборке.
Соберите после осмотра
Подключите снятые колодки, проверьте укладку жгута и целость держателей. Верните верхние зацепы или защёлки по устройству крышки, затем закрепите низ. Поворотные ручки переведите в положение фиксации, отдельный пистон установите обратно. Крышка должна прилегать без перекоса и не мешать педалям.
Как открыть и закрыть подкапотную крышку
Откройте и надёжно удерживайте капот. Уберите мусор вокруг крышки, чтобы он не упал на блок. На исполнении с видимыми фиксаторами поочерёдно освободите их и поднимите крышку без перекоса. Не тяните сам блок, жгуты или соседний кожух аккумулятора вместо крышки предохранителей.
После проверки убедитесь, что край чистый, провода не попали под крышку и все фиксаторы защёлкнулись. Не оставляйте блок открытым перед поездкой или мойкой. Для NG с затруднённым доступом руководство рекомендует дилера. Если фиксаторы не видны и крышка не освобождается, остановитесь до выяснения её конструкции.
Проверка результата и частые ошибки
- Все защёлки целые, накладка не падает при лёгкой проверке рукой.
- Кнопка багажника и корректор фар работают, если их разъёмы отключались.
- Жгут не зажат и не находится на пути педалей.
- Крышка подкапотного блока закрыта по всему периметру.
- Предохранители и реле не переставлены местами во время доступа.
Не увеличивайте номинал сгоревшего предохранителя и не ставьте перемычку. Повторное перегорание требует поиска неисправности цепи. Назначение элементов салонного блока рассматривается отдельно в вопросах о салонном монтажном блоке. Его схему также нужно сверять с исполнением автомобиля.
Использованные технические документы
- Руководство по эксплуатации LADA Vesta, редакция 03.03.2022
- Страница 136 — три нижние пластиковые ручки и верхние держатели. Страница 145 — дополнительный фиксатор держателя обивки, который снимают первым и устанавливают после крышки.
- Руководство по эксплуатации LADA Vesta, редакция 30.09.2024
- Раздел 6.11, страница 193, рисунки 6.11.1–6.11.2. Крышки салонного и подкапотного блоков. Для замены подкапотных предохранителей из-за затруднённого доступа рекомендован дилер.
- ТИ АВТОВАЗ 3100.25100.20587
- Раздел 6, лист 11, страница PDF 500: ранняя накладка с переключателем корректора фар и кнопкой багажника, подготовка и отсоединение двух колодок. Раздел 2, лист 2, страница PDF 491: перед отключением клемм — остановка вентилятора и завершение сохранения данных ЭБУ, 1 минута.
- Справочная копия каталога деталей LADA Vesta, Scorpion-Car
- Страница PDF 490, позиция 6: 8450007436 — крышка блока предохранителей в сборе. Совместимость и состав поставки проверяют для конкретной детали.
Не нашли ответ на свой вопрос?
Опишите проблему в комментариях — мы ответим в ближайшее время. Укажите e-mail, чтобы получить уведомление об ответе
Три нижние ручки повернул, но один край крышки всё равно держится. Они должны выкручиваться полностью?
Полностью выкручивать их не требуется. На этом исполнении ручки поворачивают для освобождения низа, затем разъединяют верхние держатели. Если один край остаётся неподвижным, сначала проверьте дополнительный фиксатор обивки: на части крышек его нужно снять первым. Не тяните сильнее за свободный угол, иначе можно сломать крепление. После сборки отдельный фиксатор тоже возвращают на место.
