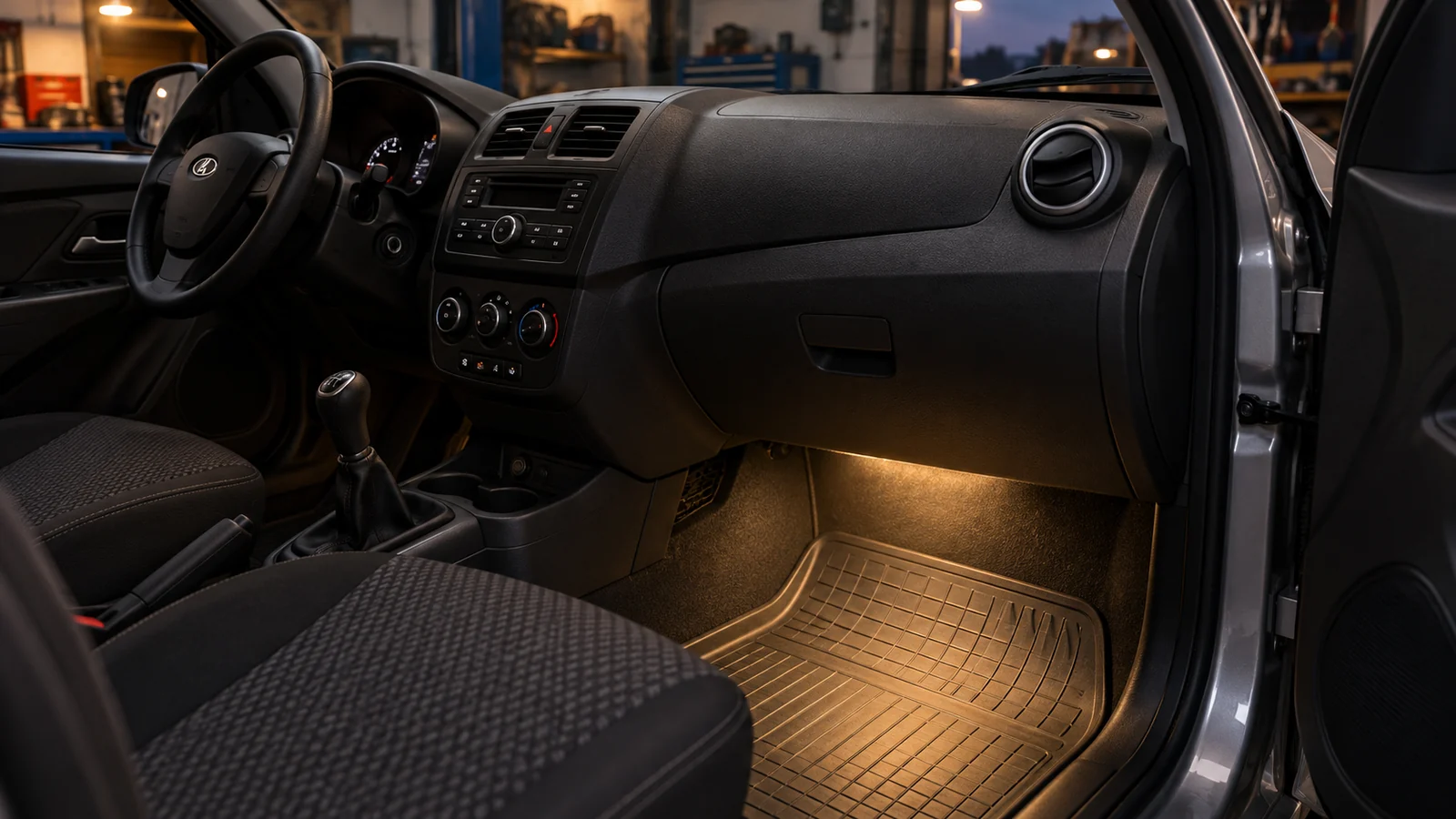

Подсветка салона и ног Lada Granta

С чего начать, если не работает освещение салона или ног?

Сначала определите, что именно перестало светить: штатный потолочный блок, отдельная дополнительная лента или весь комплект вместе с контроллером. Если неисправность появилась после установки аксессуара, проверьте штатный свет с отключённым добавленным комплектом. Одновременный отказ нескольких устройств требует проверки общей цепи, а отказ одной секции — её соединений и самой секции.

Для отдельного отказа штатного света полезна проверка потолочного плафона. Дополнительный комплект сначала отделяют от этой цепи.

1. 1

   Восстановите картину отказа

   На стоящей машине поочерёдно проверьте ручное включение потолочного света, реакцию на двери и отдельное управление лентами. Запишите, затронуты ли остальные потребители и менялось ли что-нибудь перед отказом. Не разбирайте потолочный блок только потому, что не включилась подсветка под сиденьем.

2. 2

   Начните с доступных соединений

   Для комплекта со штекером выключите его и проверьте посадку разъёма, целостность кабеля и наличие питания в предусмотренном режиме. При оплавлении, запахе или повреждённой изоляции отключите аксессуар и устраните причину до повторного включения. Для стационарной проводки нужен контроль по фактической схеме установки.

Как проверить режим потолочного блока Granta с двумя клавишами света?

У блока с отдельными клавишами общего освещения и включения при открытой двери проверьте каждую функцию отдельно. Если нажаты обе, постоянное общее освещение имеет приоритет. Поэтому свет, который не погас после закрытия двери, сначала проверяют по положению клавиш, а не сразу считают замыканием. Такой порядок относится именно к блоку с этим набором органов управления.

1. 1

   Отделите постоянный свет от дверного режима

   Отпустите клавишу постоянного общего света, оставьте включённым режим по двери и проверьте открывание и закрывание. Затем отключите дверной режим и проверьте ручное включение. Сравнивайте установленный блок по символам, не ищите две клавиши на плафоне другого исполнения.

2. 2

   Не используйте SOS для проверки света

   Клавиша экстренного вызова, индикатор, микрофон и громкоговоритель относятся к другой функции блока. Не нажимайте SOS ради проверки питания и не принимайте её подсветку за питание лампы. Если после монтажа нарушилась работа экстренной связи, проверять нужно также последствия вмешательства в её соединения.

Почему подсветка не реагирует на открытие одной двери?

Сравните реакцию штатного света на каждую дверь и поведение добавленного комплекта. Если штатный плафон правильно реагирует, а лента нет, вероятнее искать проблему в способе подключения или контроллере подсветки. Если оба устройства не реагируют только на одну дверь, проверяют формирование сигнала этой двери и соответствующую цепь. Симптом определяет направление проверки, но ещё не называет неисправную деталь.

1. 1

   Сравните одинаковые условия

   Уберите постоянное ручное включение плафона. Поочерёдно открывайте двери, не меняя настроек комплекта, и отмечайте результат. Не считайте задержку выключения неисправностью без проверки установленного исполнения и штатного алгоритма.

2. 2

   Проверьте цепь сигнала

   Передайте электрику список дверей и различие штатного и дополнительного света. Проверка должна подтвердить, приходит ли нужный управляющий сигнал и правильно ли он используется аксессуаром. Не объединяйте провода разных дверей перемычками и не подавайте питание в неизвестный контакт.

Можно ли подключить подсветку ног прямо к потолочному плафону?

Иногда комплект предусматривает совместную работу с салонным светом, но это не делает любой контакт плафона подходящей точкой питания. Нужно различать постоянный плюс, управляемый провод и массу, знать допустимую нагрузку и способ регулирования яркости. Универсальные номера контактов и цвета проводов для всех Granta здесь неприменимы. Потолочный блок может включать элементы экстренной связи.

1. 1

   Определите схему до подключения

   Установщик должен сопоставить схему конкретной машины с инструкцией комплекта и подтвердить назначение контактов измерением. Если выход управляется электроникой или плавно меняет яркость, необходимо проверить совместимость входа контроллера. Наличие 12 В в одном положении переключателя ещё не означает пригодность точки для постоянной нагрузки.

2. 2

   Сохраните штатную защиту

   Добавленная ветвь должна иметь предусмотренные защиту, провод и надёжные соединения. Нельзя увеличивать штатный предохранитель ради лент. Если допустимая нагрузка управляющего выхода неизвестна, прямое подключение откладывают и проектируют отдельное питание с подходящим интерфейсом управления. Схема аксессуара сама по себе не подтверждает распиновку Granta.

Как выбрать питание через розетку или USB без переделки проводки?

Выбирайте комплект, у которого вход, напряжение и адаптер соответствуют выбранному разъёму. USB-комплект с требованием 5 В не подключают непосредственно к бортовой сети 12 В. Для описанного в руководстве Granta 2026 патрона дополнительного оборудования предел составляет 120 Вт при 12 В, или 10 А. Это предел конкретного патрона, а не допустимая нагрузка плафона, USB-порта или любой проводки.

Если питание отсутствует в самом разъёме, переходите к проверке розетки дополнительного оборудования, сохраняя различия исполнения.

1. 1

   Сверьте штекер и потребление

   Проверьте маркировку комплекта и адаптера. Вилка должна надёжно сидеть без чрезмерного усилия и болтания. Для указанного патрона изготовитель запрещает двойные и многоместные адаптеры и подключение нескольких приборов. Не используйте свободный USB-порт магнитолы как гарантированно подходящий источник без его характеристик.

2. 2

   Проверьте выключение

   Отключите подсветку, завершите обычное использование машины и выясните, сохраняется ли питание адаптера в этом режиме. При уходе из салона и длительной стоянке прибор из патрона отключают. Не оставляйте кабель поперёк рычага, педалей и прохода пассажира, даже если электрическая нагрузка невелика.

Как оценить расход заряда подсветкой на стоянке?

Нужны ток именно добавленной ветви во включённом режиме и её ток ожидания после выключения света. Для повторяющихся суток расход во включённом режиме равен току в миллиамперах, умноженному на часы работы и делённому на 1000. Остальные часы учитывают по току ожидания. Сумма в ампер-часах показывает расход этой ветви, но не предсказывает, заведётся ли автомобиль.

1. 1

   Используйте измерения одной ветви

   Запишите, где и каким прибором получены оба значения, выбранную яркость и режим контроллера. Не смешивайте ток всей машины с током одной подсветки. Если измерен только светящийся режим, отсутствие сведений о контроллере не заменяйте нулём. Ток измеряют по безопасной электрической процедуре, амперметр нельзя подключать поперёк выводов аккумулятора как вольтметр.

2. 2

   Оцените вклад ожидания

   Введите число часов свечения в сутки и длительность периода. Расчёт предполагает постоянные токи и одинаковый режим каждые сутки. Для мигающих эффектов требуется средний ток, а при прерывистых пробуждениях — измерение за достаточный период. Не вычитайте результат из паспортной ёмкости аккумулятора ради обещания безопасной длительности стоянки.

Почему лента мерцает при плавном гашении штатного света?

Мерцание только при плавном изменении яркости отличается от потери контакта в обычном режиме. Дополнительный контроллер или светодиодный модуль может неправильно работать с управляемым выходом, хотя при устойчивом питании светит нормально. Проверяют совместимость управления и форму питания под нагрузкой. Один только визуальный эффект не подтверждает неисправность штатного блока.

1. 1

   Уточните момент появления

   На неподвижной машине сравните постоянное ручное включение и переход при закрытии двери. Отметьте, мерцает весь комплект или одна секция. Если эффект возникает после добавления нового контроллера, сообщите его обозначение и точку подключения.

2. 2

   Проверьте совместимость, а не маскируйте эффект

   Электрик сравнивает питание и управление с требованиями комплекта. Решением может быть совместимый интерфейс или изменение схемы питания после проверки. Не ставьте случайный резистор или конденсатор на выход блока: они меняют нагрузку и могут нагреваться. Замена предохранителя на больший мерцание не исправляет.

Почему светодиоды слабо светятся после выключения?

Слабое свечение может быть связано с небольшим током через управляющую цепь или контроллер. Постоянная яркая работа чаще требует проверки режима и фактического отключения питания. Эти признаки нельзя автоматически считать одинаковой неисправностью. Оцените, исчезает ли эффект при штатном отключении добавленного комплекта и остаётся ли потребление его ветви.

1. 1

   Разделите остаточный свет и постоянное питание

   Проверьте положение ручной клавиши и настройки контроллера. Сравните состояние сразу после выключения и после завершения штатных переходных процессов. Не назначайте универсальное время ожидания всем комплектациям и не делайте вывод по одному кадру телефона.

2. 2

   Подтвердите причину измерением

   При устойчивом свечении проверяют ток ветви и напряжение в нужном режиме, затем совместимость схемы. Если питание подано мимо предусмотренного управления, исправляют подключение. При неизвестной схеме отключите дополнительный комплект до диагностики, а не компенсируйте свечение произвольной нагрузкой.

Почему одна зона не горит, а остальные работают?

Для одной секции сначала проверяют её разъём, кабель, допустимый изгиб и соединение с контроллером. Если отказ начался после перемещения сиденья, вероятен контакт с подвижной частью или натяжение кабеля, но это нужно увидеть и подтвердить. Для многоцветной системы отсутствие одного цвета может относиться к отдельному каналу, а не ко всей цепи питания.

1. 1

   Осмотрите ветвь с выключенным питанием

   Проверьте разъём и участок у крепления, не тяните за провода. Ищите защемление, следы обуви, повреждение изоляции и отрыв контактной площадки. Не прокалывайте неизвестные провода и не соединяйте каналы разных контроллеров только по одинаковому цвету изоляции.

2. 2

   Сопоставьте совместимые секции

   Если производитель допускает перестановку одинаковых разъёмных секций, сравните их на одном исправном выходе при выключенном питании во время переключения. Результат помогает отделить секцию от выхода. Несовместимые ленты, адресные модули и разъёмы с разной распиновкой так не проверяют.

Что делать, если греется штекер, пахнет пластиком или срабатывает предохранитель?

Отключите дополнительную подсветку и не включайте её до устранения причины. Проверяют перегрузку, плохой контакт, короткое замыкание, повреждение кабеля и соответствие адаптера. Небольшая заявленная мощность ленты не исключает нагрев плохого соединения. Повторное срабатывание защиты требует диагностики, а не серии новых предохранителей.

Назначение защиты проверяют по монтажному блоку и предохранителям конкретной машины. Чужой номер гнезда не переносится автоматически.

1. 1

   Сохраните признаки и прекратите питание

   Выключите комплект безопасным штатным способом. Не вытягивайте оплавившуюся вилку силой и не касайтесь горячего участка. Запишите, когда появляется нагрев: сразу, после перемещения сиденья или при максимальной яркости. Устройство с повреждённой изоляцией не оставляют подключённым.

2. 2

   Восстановите правильную защиту

   После обнаружения причины заменяют повреждённые части и применяют предохранитель предусмотренного типа и номинала. Перемычка, фольга и увеличение номинала недопустимы. Проверку заканчивают контролем соединений под рабочей нагрузкой и отсутствием повторного отказа, а не только появлением света.

Где закреплять подсветку, чтобы она не мешала управлению?

Источник света размещают так, чтобы он освещал пол, а не глаза и стёкла. Ленты, контроллер и кабели не должны попадать в ход педалей, рулевого вала, направляющих сиденья и замков ремней. Перед окончательным креплением полезна примерка на неподвижной машине с проверкой полного диапазона регулировок. Размер салона не подтверждает безопасность выбранной точки.

1. 1

   Проверьте все положения

   Переместите сиденье и оцените кабель в крайних положениях. Убедитесь, что обувь не цепляет ленту и что провод не лежит на педалях и коврике. Не закрепляйте проводку на подвижных тягах и не прячьте её в зоне раскрытия подушки безопасности.

2. 2

   Оцените свет с места водителя

   В темноте на стоянке настройте яркость и направление. Уберите отражения на ветровом и боковых стёклах, видимые светящиеся точки и отвлекающие мигающие режимы. Если избежать помех не удалось, смените место или отключайте декоративный свет во время движения. Проверку не выполняют взглядом под панель на ходу.

Почему самоклеящаяся лента отклеивается и можно ли её укоротить?

Крепление зависит от совместимости клея с поверхностью, чистоты, формы основания и натяжения провода. Неровный пластик, следы полироли и постоянное изгибающее усилие мешают удержанию. Укорачивать можно только ленту, для которой производитель это допускает, в обозначенных местах. Расстояние реза и способ защиты конца у разных комплектов различаются.

1. 1

   Подготовьте поверхность без повреждения

   Сначала проверьте очищающее средство на скрытом участке и выполните подготовку по инструкции конкретной ленты. Не заливайте очиститель в кнопки и разъёмы. Для LEDINT203 предусмотрены проверка совместимости и очистка комплектной салфеткой, но это не разрешение применять любой растворитель к пластику Granta.

2. 2

   Уберите нагрузку на крепление

   Примерьте ленту без резкого перелома и обеспечьте ненатянутый, закреплённый кабель. Если требуется укорочение, отключите питание и сверяйте метки именно своего изделия. Не режьте в произвольном месте и не оставляйте открытые токопроводящие участки. После монтажа проверьте край ленты и провод при движении сиденья.

Можно ли заменить лампу плафона на произвольную светодиодную?

Нужны совпадение цоколя и размеров, подходящее питание, полярность и совместимость с режимами блока. Надпись «для Granta» в карточке товара не заменяет проверку установленного плафона. Слишком крупный модуль может упираться в рассеиватель или контакты. Ошибку выбора нельзя исправлять подгибанием неизвестных токоведущих деталей.

1. 1

   Определите установленное исполнение

   Перед покупкой проверьте обозначение блока и предусмотренный источник света. Для блока со встроенной электроникой нельзя заранее предполагать обычную сменную лампу. Снятие и отключение выполняют по конструкции узла, сохраняя разъёмы экстренной связи и фиксаторы.

2. 2

   Проверьте все режимы после замены

   После правильной установки проверьте ручное включение, работу по двери и выключение. Оцените нагрев и посадку рассеивателя. Если новая лампа вызывает мерцание или остаточное свечение, сравните с прежним исправным источником и проверьте совместимость. Это не основание увеличивать нагрузку случайным резистором.

Как принять установку подсветки и что сохранить для дальнейшей диагностики?

Приёмка включает электрическую часть, размещение, управление и поведение на стоянке. Попросите схему добавленной ветви с точкой питания, защитой и обозначениями компонентов. Проверьте прежние функции машины и доступ к обслуживанию. Фотография красиво освещённого пола не подтверждает правильность скрытых соединений.

1. 1

   Проверьте монтаж и режимы

   На стоящей машине проверьте каждую зону, управление яркостью, включение по двери и выключение. Переместите сиденья, осмотрите крепления и убедитесь в свободном ходе органов управления. Если затрагивали потолочный блок, проверьте отсутствие новых предупреждений и сохранность штатных функций.

2. 2

   Зафиксируйте исходные данные

   Сохраните маркировку комплекта, схему, номинал защиты, режимы питания и результаты измерения отдельной ветви. При изменении поведения используйте эти данные для сравнения. Если наблюдаются нагрев, запах, нарушение работы штатного света или неотключающаяся нагрузка, исправление требуется до обычной эксплуатации комплекта.
