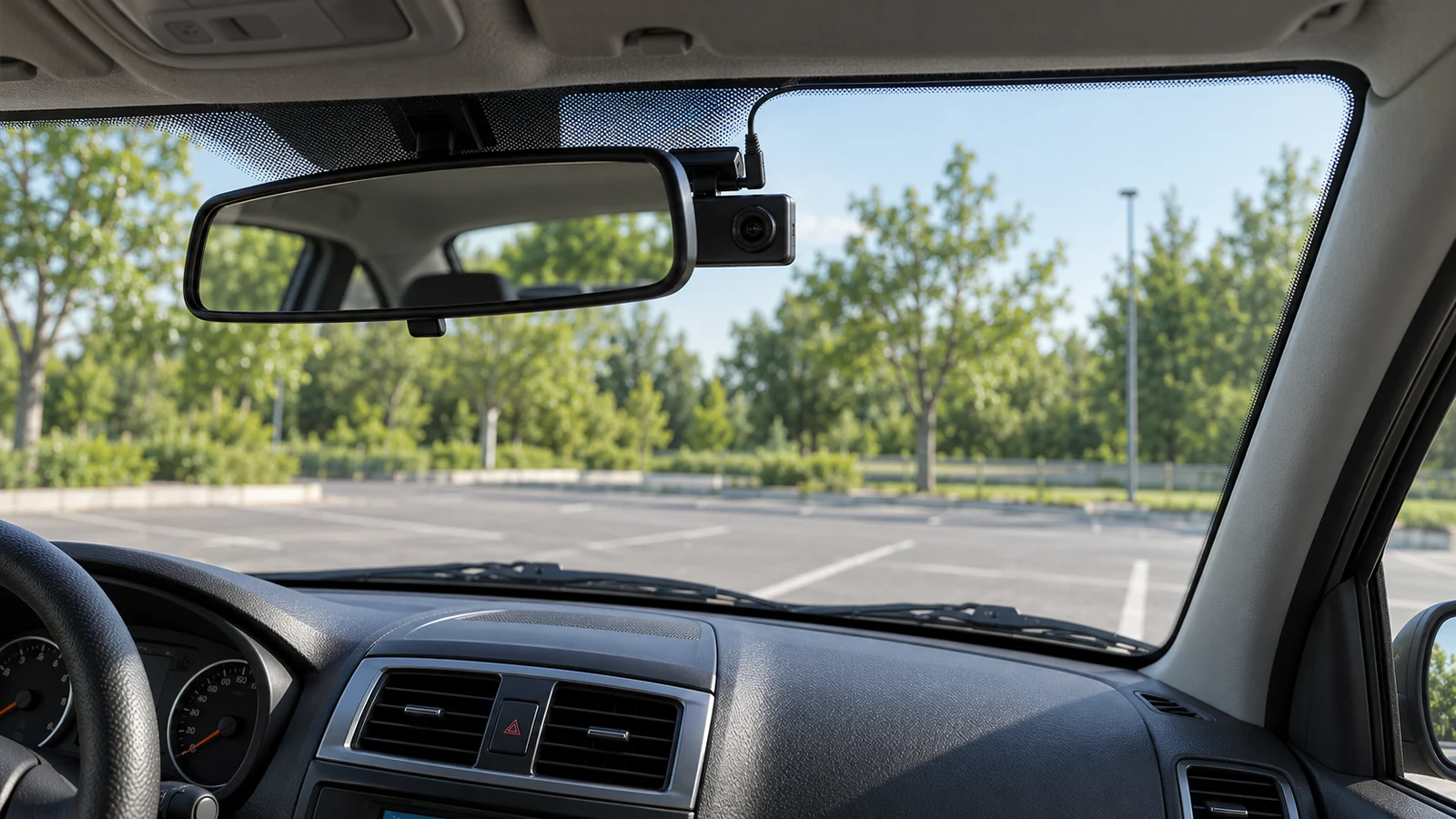

Подключение видеорегистратора Lada Granta без разряда АКБ
Можно ли записывать на стоянке совсем без расхода заряда АКБ?
Если камера питается от автомобильной батареи при выключенном двигателе, она расходует её заряд. Защита и таймер лишь ограничивают этот расход. Для записи только в поездке отключайте питание после остановки. Для автономной парковочной записи рассматривают отдельный предназначенный для этого источник питания, который заряжается во время движения. Его совместимость и условия размещения проверяют отдельно.
Определите нужный режим
Если достаточно записи в пути, не подключайте постоянное питание ради функции, которой не будете пользоваться. После поездки убедитесь, что камера завершила текущий файл и выключилась. Погасший экран ещё не доказывает отключение записи.
Разделите источник и защиту
При питании от АКБ автомобиля заранее предусмотрите отключение по напряжению и времени. Даже исправный защитный модуль не гарантирует запуск с изношенной или недозаряженной батареей, особенно после коротких зимних поездок.
Как подключить регистратор через штатную розетку?
Для обычных поездок используйте подходящий автомобильный адаптер регистратора. В исполнениях Granta с патроном дополнительного оборудования он рассчитан на приборы с входом 12 В и мощностью не более 120 Вт, то есть 10 А. Это предел патрона, а не требуемая мощность камеры. Камере с питанием 5 В нужен преобразователь, подавать на её USB-вход бортовые 12 В нельзя.
Проверьте соединение
Вилка должна устойчиво держаться в патроне без чрезмерного усилия. Нагрев, пропадание питания при лёгком касании и запах требуют отключения аксессуара и проверки контактов. Не подклинивайте вилку металлическими предметами.
Отключайте при уходе
Покидая салон, извлекайте адаптер из патрона. Для Granta это прямо предусмотрено правилами использования розетки, в том числе при длительной стоянке. Не применяйте двойные адаптеры и не подключайте несколько приборов через разветвитель.
Выключается ли розетка Granta вместе с зажиганием?
Не считайте это одинаковым для всех годов, блоков предохранителей и переделанных машин. Для выбора схемы важно фактическое состояние именно вашего автомобиля. Камера может некоторое время завершать запись от собственного накопителя энергии, а розетка при этом уже обесточена. Обратная ситуация тоже возможна: экран погас, но питание и запись сохранились.
Проверьте питание отдельно от экрана
Сначала убедитесь, что штатный адаптер и камера работают в поездке. Остановитесь, выключите зажигание, извлеките ключ и дождитесь завершения штатного выключения камеры. Наличие напряжения в розетке при необходимости проверяют подходящим вольтметром, не коротя её контакты.
Проверьте результат
Посмотрите, создаются ли новые файлы после выключения двигателя, и сопоставьте это с индикацией питания адаптера. Для повседневного подключения через патрон всё равно извлекайте адаптер при уходе, независимо от обнаруженного режима розетки.
Что требуется для скрытого подключения с парковочной записью?
Нужен совместимый с камерой комплект постоянного питания, а не просто провод с USB-разъёмом. Обычно он получает постоянный плюс BATT, сигнал переключаемой цепи ACC и массу GND, преобразует напряжение и управляет отключением. Название ACC на проводе описывает вход модуля. Оно не означает, что у замка зажигания каждой Granta имеется отдельное положение с таким названием.
| Вариант | Потребление на стоянке | Что проверить |
|---|---|---|
| Адаптер в штатном патроне | Прекращается после извлечения адаптера | Камера завершает запись, адаптер извлечён |
| Совместимый комплект BATT / ACC / GND | Продолжается в парковочном режиме до отключения | Порог, таймер, переключение и остаточное потребление |
| Отдельный специализированный источник | Камера расходует заряд этого источника | Совместимость, безопасное размещение и режим зарядки |
Сопоставьте камеру и комплект
Проверьте точную модель камеры, поддерживаемый режим парковки, входной разъём и перечень совместимых комплектов. Одинаковый USB-C не подтверждает совместимость управления. К примеру, VIOFO HK4 имеет вход 12–24 В и выход 5 В, а его условия относятся именно к этому комплекту.
Согласуйте монтаж до разборки
Выберите места подключения, защиты дополнительной ветви, крепления преобразователя и прокладки кабеля. Скрытый монтаж поручайте специалисту, который проверит схему конкретного исполнения Granta и затем продемонстрирует оба режима работы.
Как отличить постоянный плюс BATT от управляющего ACC?
BATT сохраняет питание при вынутом ключе. Переключаемая цепь для ACC должна иметь питание в требуемом рабочем положении зажигания и терять его после выключения. Это проверяют измерением, а не по цвету штатного провода. Для HK4 красный провод обозначен BATT, жёлтый ACC, чёрный GND. У других комплектов сначала сверяют маркировку производителя.
Измерьте два состояния
Установщик определяет цепи по электрической схеме и проверяет напряжение при выключенном и включённом зажигании. Оба результата записывают. Измерение напряжения выполняют в режиме вольтметра, со щупами в соответствующих гнёздах прибора.
Проверьте переключение камеры
После подключения включите зажигание и проверьте обычную запись. Затем выключите его и убедитесь, что камера перешла именно в выбранный парковочный режим. Если оба входа постоянно запитаны, модуль может не распознавать окончание поездки.
Какой порог отключения и таймер выбрать?
Ориентируйтесь на настройки своего комплекта и состояние батареи, а не на универсальное обещание «будет писать всю ночь». У VIOFO HK4 для 12-вольтовой сети предусмотрены 11,8, 12,0, 12,2 и 12,4 В. Среди этих значений 12,4 В отключает питание при более высоком напряжении. Это более осторожный выбор для сохранения заряда, но не заводская настройка Granta и не гарантия запуска.
Начните с меньшего расхода
Выберите наиболее высокий предусмотренный порог и короткий доступный таймер, достаточный для вашей задачи. Точные варианты времени зависят от камеры и её программного обеспечения. При раннем отключении сначала проверьте АКБ и соединения, не понижайте порог только ради более долгой записи.
Сравните время с расходом
Средний ток комплекта со стороны АКБ умножают на часы записи. Инструмент ниже сравнивает выбранный таймер с сутками при том же токе. Он помогает увидеть цену длительной записи в ампер-часах, но не рассчитывает, заведётся ли автомобиль.
Где взять ток для расчёта и почему не подходит надпись 5 В 2 А?
Надпись на преобразователе описывает его выход и предельную нагрузку. Она не означает, что регистратор постоянно потребляет 2 А, и не является током со стороны 12-вольтовой АКБ. Для расчёта нужен средний входной ток всего комплекта в выбранном парковочном режиме, включая преобразователь и подключённые камеры. При записи по событиям потребление меняется.
Получите подходящий замер
Попросите установщика измерить ток дополнительной ветви подходящим прибором с достаточной точностью или записать средний ток за цикл работы. В протоколе должны быть режим камеры, число каналов, состояние связи и сторона измерения: вход от АКБ.
Не создавайте короткое замыкание
Амперметр нельзя прикладывать поперёк клемм аккумулятора как вольтметр. Не пытайтесь запускать двигатель через включённый последовательно мультиметр. Проверка общего потребления машины описана в материале о поиске утечки тока, она не заменяет отдельный замер комплекта.
К какому предохранителю подключаться на Granta?
Единого номера для всех Granta здесь нет. Исполнение монтажного блока, год, комплектация и предыдущие изменения проводки имеют значение. Нужна проверенная подходящая цепь и отдельная защита добавленного провода. Не выбирайте цепи подушек безопасности, ABS или управления двигателем ради удобного расположения контактов.
Сохраните штатную защиту
Используют подходящий по типу и нагрузке адаптер либо предусмотренное проектом отдельное подключение. Номинал штатного предохранителя не увеличивают. Дополнительный подбирают по кабелю и требованиям комплекта, а не по свободному предохранителю из набора.
Проверьте ориентацию ответвления
У адаптера предохранителя определяют питающую сторону и схему защиты обеих ветвей. Простая установка «как помещается» не подтверждает правильность. Провод не наматывают на ножку предохранителя. Основные различия блоков рассмотрены в разделе предохранителей и реле Granta.
Можно ли взять питание от плафона или диагностического разъёма?
Наличие плюса возле зеркала ещё не делает цепь подходящей для регистратора. Плафон может управляться электроникой и менять состояние с задержкой, открытием двери или постановкой на охрану. Диагностический разъём также не заменяет схему защиты и распознавания зажигания. Универсальную распиновку для такого подключения использовать нельзя.
Проверьте назначение устройства
OBD-кабель допустимо рассматривать только как конкретный совместимый продукт с описанными режимами, защитой и применимостью к автомобилю. Обычный переходник без подтверждённого отключения не решает задачу разряда.
Выберите проверяемую схему
Если для выбранной точки нет подтверждённой схемы и допустимой дополнительной нагрузки, оставьте штатный адаптер для поездок или согласуйте отдельное защищённое подключение. Удобство скрыть провод не должно определять электрическую схему.
Как проложить кабель и разместить преобразователь?
Камера и провод не должны перекрывать обзор водителю, мешать зеркалу, рулю, педалям и движению других деталей. Кабель закрепляют без натяга и острых перегибов, исключают пережатие облицовкой и контакт с острыми кромками. При наличии элементов системы удержания в зоне монтажа путь проводки согласуют с их устройством и зонами срабатывания.
Проверьте до окончательной укладки
Сначала испытайте камеру и комплект в обоих режимах при доступных соединениях. Для HK4 производитель отдельно запрещает закрывать блок ковром и требует открытого пространства. Не оставляйте преобразователь свободно болтаться в ногах.
Повторите проверку после сборки
Поверните зеркало в нужное положение, проверьте обзор с водительского места и отсутствие натяжения кабеля. Убедитесь, что облицовки установлены без защемления проводов. Сделайте короткую запись и откройте файл, а не ограничивайтесь светящимся индикатором.
Почему регистратор выключается вскоре после остановки?
Возможны окончание таймера, срабатывание защиты по напряжению, неправильное питание ACC, плохая масса или падение напряжения в соединениях. Сначала определите, камера выключилась полностью или только погас экран. Если это штатное защитное отключение, увеличение времени в меню не восстановит запас энергии батареи.
| Наблюдение | Что сопоставить | Следующий шаг |
|---|---|---|
| Не переходит в парковочный режим | Состояние ACC после выключения зажигания | Проверить подключение и настройку режима |
| Быстро прекращает запись | Таймер, напряжение АКБ и входа комплекта | Проверить заряд, массу и соединения |
| Запись идёт дольше таймера | Режим камеры и фактические файлы | Проверить применение настройки и совместимость |
| АКБ разряжается и без камеры | Фактический ток покоя и состояние АКБ | Искать другие потребители и неисправности |
Зафиксируйте условия
Запишите время от выключения зажигания до остановки записи, выставленный порог и таймер. Сопоставьте это с последним сохранённым файлом. Отдельно отметьте, повторяется ли отключение после полноценной зарядки АКБ.
Проверьте питание под нагрузкой
Установщик сопоставляет напряжение на батарее и входе комплекта при работе камеры, проверяет соединения и массу. Если сама батарея недозаряжена, сначала устраняют эту причину. Бесконечно снижать порог защиты для продления записи нельзя.
Почему после установки камера работает, но утром АКБ разряжена?
Работа камеры не подтверждает правильность отключения. Возможны постоянное питание в обход защитного блока, неправильные подключения BATT и ACC, слишком долгий режим парковки, неисправная АКБ или другой потребитель. Сначала отключите дополнительный комплект на время стоянки и проверьте состояние батареи. Повторный глубокий разряд не используют как диагностический эксперимент.
Разделите возможные причины
Проверьте настройки и фактическое отключение комплекта. Если проблема сохраняется с отключённым регистратором, ищите причину в автомобиле и батарее. Порядок действий при разряде аккумулятора Granta помогает не заменить исправную камеру вместо устранения неисправности.
Проверьте зарядку и режим поездок
Короткие поездки с нагрузкой могут не компенсировать расход за стоянку. Исправность генератора и его соединений оценивают по измерениям. Ёмкость с этикетки АКБ не равна доступному запасу для парковочной записи.
Что изменить зимой и перед длительной стоянкой?
При морозе, редких поездках и признаках слабого запуска уменьшайте нагрузку во время стоянки. Если парковочная запись не обязательна, отключайте её. На длительное хранение камеру через штатный патрон не оставляют подключённой. Для отдельной схемы нужно учитывать и остаточное потребление адаптера после выключения регистратора.
Выберите приоритет
Если сохранение запуска важнее записи, отключите комплект предусмотренным способом. Не вынимайте наугад общий предохранитель вместе с другими системами. При установке полезно сразу предусмотреть понятное владельцу отключение дополнительной ветви.
Восстановите заряд до повторной проверки
Недозаряженную батарею заряжают подходящим зарядным устройством с соблюдением её требований. После зарядки повторяют проверку. Не рассчитывайте срок хранения делением паспортных ампер-часов на ток камеры: другие потребители и фактическое состояние АКБ остаются неизвестны.
Как принять работу установщика и убедиться, что схема действует?
Получите описание точек BATT, ACC и массы, номиналов защиты, модели комплекта и выбранных настроек. Попросите показать запись при включённом зажигании, переход в парковочный режим и остановку по короткому тестовому таймеру. Для проверки порога не разряжайте автомобильную батарею специально: функцию испытывают подходящим регулируемым источником в условиях мастерской.
Проверьте файлы и восстановление
Откройте последние записи обоих режимов. После следующего включения зажигания обычная запись должна возобновиться. Убедитесь, что дата и время верны, а карта памяти исправна. До приёмки не прячьте за облицовками соединения, которые ещё требуют проверки.
Сохраните параметры подключения
Зафиксируйте модель камеры, прошивку, комплект питания, порог, таймер, измеренный входной ток и способ полного отключения. Эти сведения позволят сравнить поведение после замены АКБ или изменения настроек, не разбирая проводку заново.
Использованные технические документы
- ПАО «АВТОВАЗ». LADA Granta. Руководство по эксплуатации, 8450014066, 27.05.2026
- Печатные страницы 45–46: патрон дополнительного оборудования, 12 В, ограничение 120 Вт / 10 А, требования к соединению и отключению приборов при уходе из автомобиля. Применять к описанным исполнениям с этим патроном.
- VIOFO. HK4 Hardwire Kit. User Manual, © 2022 VIOFO Ltd.
- Страницы PDF 1–4, печатной нумерации нет. Вход 12–24 В, выход 5 В 2 А, назначения BATT / ACC / GND, пороги защиты, таймер, монтаж и проверка. Документ получен через официальный центр поддержки VIOFO. Параметры относятся к HK4, а не ко всем комплектам.
- VIOFO. ACC Hardwire Kit Installation, редакция в документе не обозначена
- Страница PDF 3: исключение цепей систем безопасности при выборе питания. Чужие номера предохранителей из иллюстрации не перенесены на Granta. Файл предоставлен официальным центром поддержки вместе с руководством HK4.
