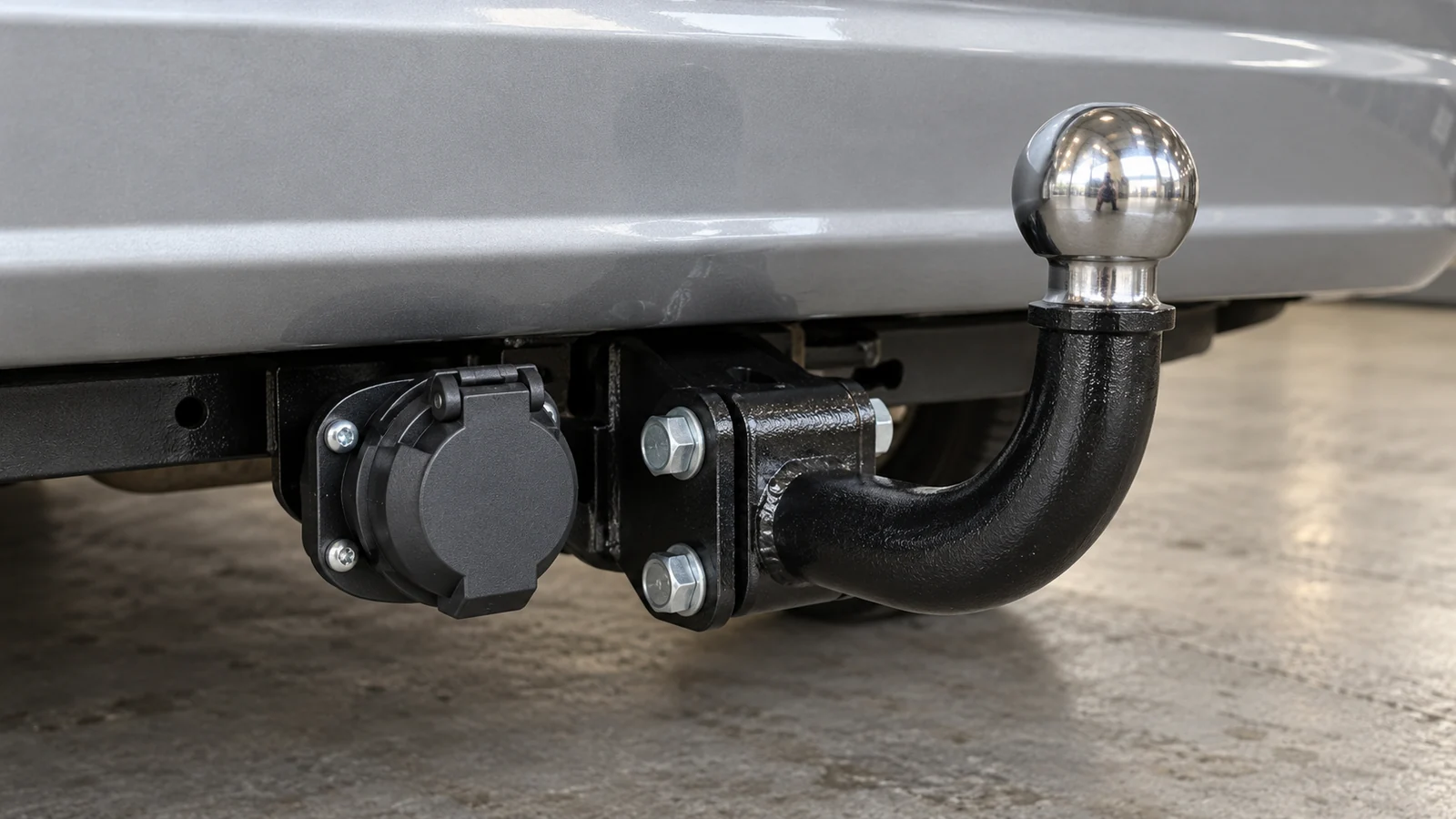

Фаркоп Lada Granta

Какой фаркоп подходит для конкретной Granta?

Нужны кузов, год, исполнение автомобиля и точное обозначение тягово-сцепного устройства — ТСУ. Наличие слова Granta в объявлении не подтверждает, что балка, кронштейны и комплект крепежа подходят к вашей машине. Не переносите комплект седана на универсал только потому, что отверстия расположены похоже. Проверьте также коробку передач: она влияет на допустимую массу буксируемого прицепа.

Выбирайте комплект с читаемой маркировкой, паспортом и схемой установки. Уточните, входит ли электрика и какие детали нужны дополнительно. Для описанных ниже исполнений Granta предусмотрена установка одобренных АВТОВАЗом ТСУ у официальных дилеров LADA. Это требование к оборудованию и монтажу нельзя заменить обещанием продавца «подходит без переделок».

1. 1

   Сверьте автомобиль

   Назовите кузов, год и коробку. Учитывайте заменённый бампер и прежние кузовные ремонты.

2. 2

   Сверьте изделие

   Сопоставьте маркировку балки, крюка и паспорт комплекта. Электрика и механическое крепление проверяются отдельно.

Какую массу прицепа допускает Granta?

Смотрите полную массу загруженного прицепа, а не только массу груза в нём. Для седана, лифтбека и универсала с двигателями 11182, 21127 и 21126 допустимы 450 кг без тормозов. С тормозами приведены 900 кг для МКП и 750 кг для АКП. Для универсала Cross и лифтбека Cross с МКП и двигателями 11182 или 21127 — 450 и 900 кг соответственно. Эти значения относятся к перечисленным исполнениям и условию оснащения подходящим сцепным устройством.

Паспорт фаркопа не повышает предел автомобиля. Надпись о большей массе прицепа на отдельном ТСУ не даёт права перенести её на Granta. Одновременно соблюдают ограничения автомобиля, ТСУ и прицепа, допустимую загрузку машины и осей. Для другой редакции или исполнения берите его подтверждённые значения. Если точная масса неизвестна, взвесьте загруженный прицеп до выбора дальнейших действий.

Чем нагрузка на шар отличается от массы прицепа?

Нагрузка на шар — вертикальное усилие от дышла в точке сцепки. В паспортах его часто обозначают S и приводят в килограммах. Полная масса прицепа включает сам прицеп и груз. Показатель D в килоньютонах — ещё одна характеристика сцепного устройства, его нельзя подставлять вместо S. Даже лёгкий прицеп может чрезмерно давить на шар, если груз смещён вперёд.

Для перечисленных исполнений Granta максимальная вертикальная нагрузка на шар — 50 кг. Более низкий предел установленного ТСУ, головки или прицепа остаётся ограничением. Для сравнения сначала определите меньший предел прицепа и его сцепной головки. Затем сопоставьте его с пределами автомобиля и ТСУ, действующими для ваших дорожных условий. Нулевой запас до предела не учитывает погрешность весов.

Как измерить нагрузку на шар и сравнить её с пределами?

Используйте подходящие весы или измеритель нагрузки на сцепку. Прицеп должен быть загружен как для поездки и защищён от самопроизвольного движения. Измерение проводят возле центра сцепной головки, на той же высоте, на которой она соединяется с автомобилем. Подстановка обычных весов под дышло далеко от головки меняет плечо нагрузки и не даёт того же результата. У специального опорного колеса со шкалой соблюдают его методику.

Запишите результат и условия. После перестановки груза повторите измерение, заново закрепите груз и проверьте остальные ограничения. Инструмент ниже сравнивает только верхние пределы вертикальной нагрузки. Положительный остаток не доказывает правильную развесовку, достаточную минимальную нагрузку или безопасность движения. Полную массу прицепа и нагрузки на оси проверяют отдельно.

1. 1

   Подготовьте сцепку

   Установите прицеп на ровной площадке и исключите его перекатывание. Не удерживайте нагруженное дышло руками вместо опоры.

2. 2

   Поставьте измеритель правильно

   Нагружайте его в предусмотренной точке и рабочем диапазоне. Для прямого замера важны центр головки и фактическая высота сцепки.

3. 3

   Сравните одинаковые величины

   Введите в форму килограммы вертикальной нагрузки. Не используйте массу прицепа, грузоподъёмность багажника или D в килоньютонах.

На какой высоте должен находиться шар?

Для перечисленных исполнений Granta расстояние от центра шара до земли составляет 350–420 мм при полной массе автомобиля. Это условие измерения существенно: высота пустой машины на подъёмнике не подходит для такой проверки. Продольное расстояние от оси задних колёс до центра шара также различается по кузовам: 1050–1120 мм для седана, лифтбека и лифтбека Cross, 900–985 мм для универсала и универсала Cross.

Если шар расположен неправильно, сначала проверьте исполнение ТСУ, ориентацию деталей, загрузку и состояние автомобиля. Произвольные проставки, перенос отверстий и переварка крюка меняют конструкцию. Не исправляйте таким способом неподходящий комплект. При заметной просадке кормы отдельно оцените пружины подвески и фактическую загрузку.

Что проверить при установке и затяжке крепежа?

Крепление должно соответствовать схеме именно установленного комплекта. Сопоставьте кронштейны, болты, шайбы и предусмотренные проставки до монтажа. Резьба, скрытая мастикой, не равнозначна отсутствующему отверстию. Повреждённые точки крепления после удара или коррозии требуют оценки и восстановления по подходящей процедуре, а не увеличения отверстий под удобный болт.

Не существует одного момента затяжки «для фаркопа Granta». Он зависит от изделия, соединения и крепежа. Для PTА0027.3 до монтажа получите применимое значение момента у изготовителя или установщика, если его нет в документах комплекта. Запись «затянуть всё» не разрешает затягивать до деформации. Контроль после установки согласуйте по паспорту своего изделия.

1. 1

   Проверьте комплектность

   Не заменяйте потерянную проставку набором случайных шайб. Сверьте длину, шаг резьбы и класс требуемого крепежа.

2. 2

   Зафиксируйте результат

   В заказе на установку укажите изделие, применённые крепёж и моменты, проверку точек кузова и срок последующего контроля.

Нужен ли отдельный комплект электрики фаркопа?

Механическая балка не обеспечивает свет прицепа. До покупки уточните разъём прицепа, состав жгута и совместимость электрики с конкретной машиной. Различаются число контактов, дополнительные цепи и способ согласования нагрузки. Самодельная схема по цветам проводов без подтверждения назначения контактов может включить не тот фонарь или повредить цепь.

Проводку защищают от воды, перетирания, горячего выпуска и натяжения при повороте сцепки. Розетка должна закрываться крышкой, а разъём — удерживаться своим фиксатором. Предохранители и питание выполняют по схеме комплекта. Нельзя повышать номинал сгорающего предохранителя ради работы прицепа. Если неисправен свет самой машины, сначала устраните его, например по отдельной статье о неработающих стоп-сигналах.

Почему после подключения прицепа фонари мигают неправильно?

Разделите неисправность автомобиля, розетки и прицепа. На неподвижной сцепке проверьте по очереди поворотники, габариты, стоп-сигналы и предусмотренные дополнительные функции. Если при включении одной цепи тускло загораются другие, осмотрите соединение массы, контакты и лампы. Это направление проверки, а не готовый диагноз по одному симптому.

Выключите питание перед разъединением и ремонтом проводов. Найдите влагу, окисление, повреждённый контакт или пережатый жгут. Назначение контактов сверяйте по схеме конкретного комплекта и разъёма. Не замыкайте их пробным проводом. Если после отключения прицепа остаётся ошибка или не работает свет Granta, диагностируйте цепь автомобиля отдельно.

Что делать, если фаркоп стучит или головка люфтит?

Остановитесь и определите, где есть движение: балка относительно кузова, съёмный крюк в своём механизме или головка относительно шара. Это разные соединения. Отметьте следы смещения крепежа, трещины, деформацию и состояние замка. Если сцепка не фиксируется или есть повреждение несущих частей, поездку не продолжайте до устранения причины.

Не устраняйте люфт чужим клином, сваркой или затягиванием любого доступного винта. Способ фиксации проверяют по точному изделию. После ремонта замок должен штатно закрываться и показывать предусмотренный признак сцепления. Посторонний звук без видимого люфта тоже требует проверки, а не автоматической смазки шара.

Нужно ли смазывать шар фаркопа?

Ответ зависит от сцепной головки прицепа. Нельзя давать всем фаркопам один совет «смазать шар». Например, фрикционные стабилизаторы AL-KO AKS 2004/3004 требуют чистой поверхности без смазки: загрязнение снижает действие фрикционных элементов. В их инструкции отдельно различаются обслуживание подвижных частей и зона контакта с шаром.

Сначала установите модель головки, затем обслуживайте предусмотренные места подходящим средством. Скрип не является доказательством недостатка смазки. Осмотрите загрязнение, коррозию и следы износа. Если поверхность шара или замок повреждены, косметическая обработка не заменяет ремонт. Не переносите требования стабилизатора на обычную головку и наоборот.

Можно ли поставить велобагажник непосредственно на шар?

Совместимость с прицепом не означает совместимости с платформой. Проверьте разрешение изготовителя ТСУ на конкретный способ крепления, массу платформы вместе с грузом и её условия установки. Для PTА0027.3 багажные платформы с креплением непосредственно на шар запрещены. Это ограничение данного изделия, а не свойство всех фаркопов.

Нельзя обосновать установку только тем, что сумма масс меньше S: вынос груза создаёт другую нагрузку. Инструмент сравнения вертикальной нагрузки не предназначен для подбора велоплатформ. Подходящий комплект выбирают по совместимым документам обоих изделий. Видимость фонарей, номера и доступ к багажнику также проверяют в собранном состоянии.

Можно ли купить бывший в употреблении фаркоп?

Сначала установите его точное обозначение и комплектность. Нужны маркировка, паспорт, все предусмотренные кронштейны и крепёж, сведения о повреждениях. Густая свежая краска не подтверждает целость металла. Осмотрите зоны сварных швов, отверстия и места прилегания. Растянутые отверстия, трещины и неизвестная переделка делают оценку по фотографии ненадёжной.

Не собирайте балку одного комплекта с похожим крюком другого без подтверждённой совместимости. После серьёзного удара решение принимают по требованиям изготовителя и фактическому состоянию, а не по внешне ровному шару. Если происхождение и применимость установить нельзя, такой узел не стоит использовать для буксировки.

Что проверить перед первой поездкой с прицепом?

Проверяйте уже загруженную сцепку. Убедитесь в правильном закрытии головки, предусмотренной страховке, фиксации съёмного узла и подключении электрики. Уберите или зафиксируйте опорное колесо по его конструкции. Проверьте закрепление груза, давление шин, работу тормозов прицепа при их наличии и все световые сигналы. Учитывайте массу пассажиров и багажа в Granta.

Осмотрите свободный ход проводов и страховочных элементов при изменении положения дышла, не допуская натяжения и касания дороги. После установки соблюдайте назначенный изготовителем контроль крепежа. Новый стук, незакрывающийся замок, повреждение балки, перегрузка или неисправный свет — причины сначала устранить проблему. Фаркоп не используют как точку поддомкрачивания или универсальный буксировочный крюк для другого автомобиля.

1. 1

   Проверьте сцепление

   Оцените замок и индикатор именно своей головки. При сомнении в фиксации не выезжайте.

2. 2

   Проверьте нагрузку и свет

   Повторите измерение после перестановки груза. Попросите помощника проверить включение фонарей прицепа с места водителя.
