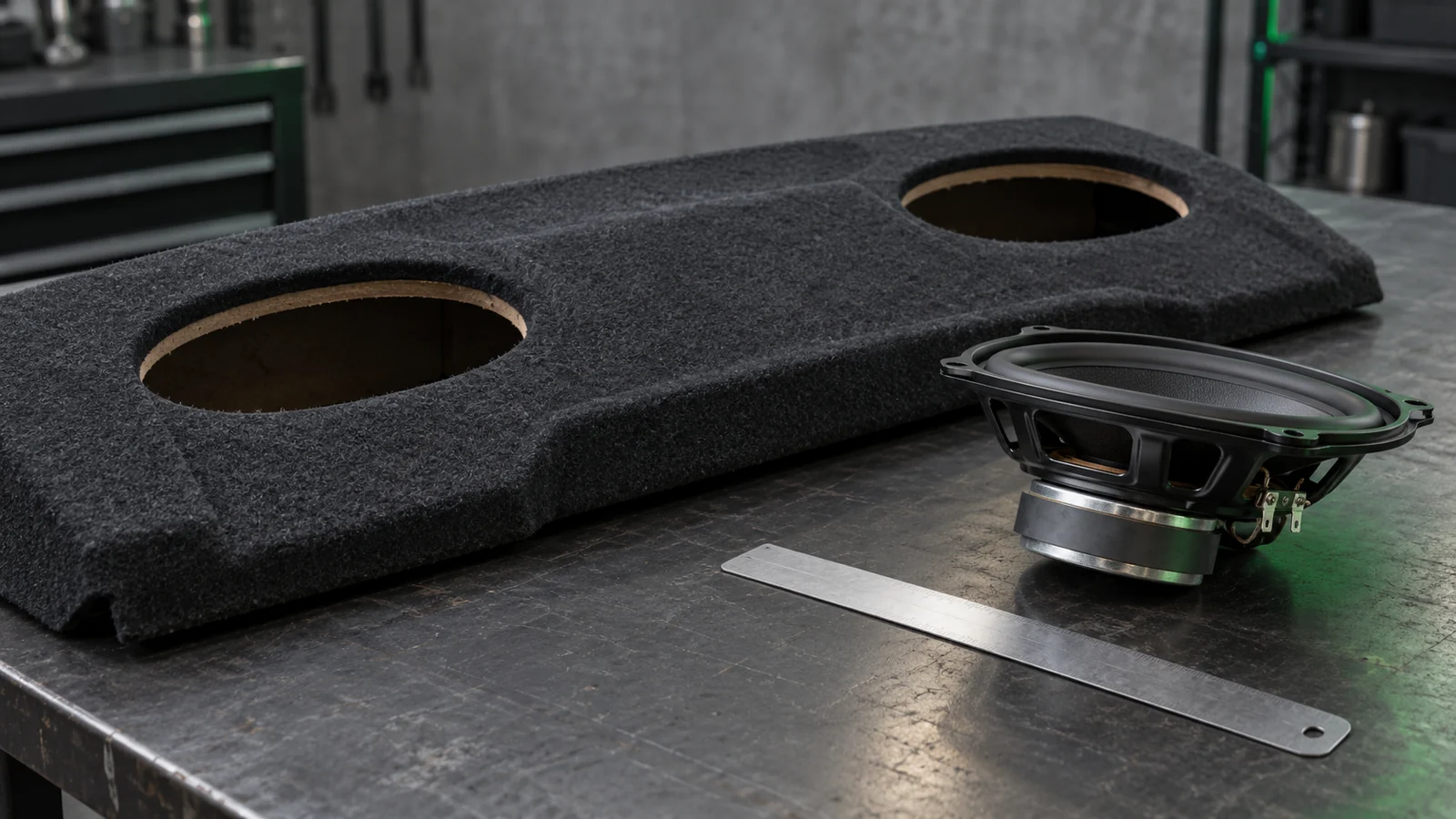

Акустическая полка на Lada Granta

Что даёт акустическая полка и когда её действительно стоит менять?

Акустическая полка служит основанием для задних динамиков и закрывает багажное пространство в предусмотренном для неё исполнении. Замена оправданна, если штатная деталь повреждена, не подходит выбранному способу установки или её нельзя надёжно соединить с предназначенными опорами. Само название «акустическая» не гарантирует ни хорошего баса, ни достаточной прочности.

Сначала определите источник проблемы. Дребезг может создавать свободный провод, опора или защитная решётка, а искажения звука — динамик или настройка усиления. Если полка цела, не прогибается и нормально закреплена, её покупка ради устранения любого шума может оказаться лишней. Условия выбора самих динамиков Granta рассматривайте отдельно от формы полки.

Почему полку нельзя выбирать только по слову Granta?

Сверяйте кузов, год и исполнение салона, контур детали, точки опирания и способ доступа в багажник. Надписи «Гранта» и «6×9» недостаточно: первая не определяет кузов, вторая обозначает класс динамика, а не точный размер монтажного отверстия. Перед покупкой нужны фотографии обеих сторон, размеры и условия крепления конкретного изделия.

У седана и пятидверной машины различается расположение крепления верхнего страховочного ремня детского кресла. В описанном руководством Granta исполнении оно находится соответственно на задней полке и со стороны багажника на спинке сиденья. Поэтому чужую схему вырезов не переносите на свой автомобиль. Отверстия и детали не должны перекрывать крепление, путь ремня или возможность его использования.

Что измерить до покупки и почему размер 6×9 не заменяет чертёж?

Запишите размеры монтажного выреза, расположение отверстий крепежа, наружный контур фланца и решётки, монтажную глубину корзины. Сравнивайте значения от одной и той же плоскости. Размер от верхушки решётки до магнита не равен глубине под монтажным фланцем. Уточните также место для клемм и изгиба провода.

Пример различия размеров: в инструкции JBL Grand Touring для GTO926 и GTO936 указан класс 6×9 дюймов, монтажная глубина 83 мм и вырез 224×153 мм. Эти числа относятся только к названным динамикам, не задают отверстия для любой акустики и не подтверждают их установку на Granta. Для другой модели нужен её собственный чертёж.

1. 1

   Сверьте контур без резки

   Положите шаблон выбранного динамика на снятую полку. Проверьте опирание фланца по всему периметру и место для крепежа. Бумажный контур подтверждает только геометрию сверху.

2. 2

   Проверьте объём под полкой

   Примерьте полку в штатном положении и определите ближайшие препятствия под каждой корзиной. Учитывайте клеммы, провода и детали, меняющие положение при открывании багажника или складывании сиденья.

Как проверить, хватит ли глубины для динамика?

Измерьте доступную глубину от конечной плоскости опирания фланца до ближайшего препятствия. Монтажную глубину динамика возьмите из его чертежа от той же плоскости. Отдельно задайте требуемый дополнительный зазор для условий установки, провода и предусмотренной изготовителем вентиляции. Не подставляйте произвольный «стандартный» зазор, если его ещё не определили.

Ниже рассчитываются требуемая глубина, свободное место после установки и запас сверх введённого требования. Например, при доступных 100 мм, корзине 80 мм и требовании 10 мм останется 20 мм до препятствия и 10 мм сверх требования. Это учебные размеры. Нулевой запас означает совпадение границ без учёта погрешности. Положительный результат не проверяет боковой зазор, решётку, прочность и движение деталей.

Можно ли поднять динамик проставкой, если магнит упирается?

Проставка меняет положение монтажного фланца, поэтому после неё заново измеряют доступную глубину от новой плоскости. Одновременно проверяют пространство над полкой: решётка и выступающие части не должны касаться стекла, обивки или мешать штатным функциям. Простое прибавление толщины кольца к результату без примерки не доказывает пригодность решения.

Если снизу есть помеха, сначала сравните динамик с меньшей монтажной глубиной или другое предусмотренное место установки. Не пытайтесь устранить столкновение силой, подпиливанием магнита или произвольной резкой кузовного металла. Кольцо должно быть предусмотрено способом монтажа и надёжно удерживать динамик, а не только маскировать ошибку размера.

Как примерить полку, чтобы потом закрывался багажник и складывалось сиденье?

Примеряйте деталь до сверления и подключения. Полка должна занять положение на предназначенных опорах без натяга и перекоса. Несовпадение контура нельзя исправлять захлопыванием крышки или двери задка. Если для удержания нужны новые точки крепления, сначала получите обоснованную схему от изготовителя комплекта или установщика.

Динамики и провода учитываются как часть сборки. Проверка одной пустой панели не показывает, что будет происходить после установки тяжёлых корзин и решёток. У съёмного варианта должна сохраняться возможность снять полку без рывка за проводку. У лифтбека доступ к лампам заднего фонаря предусмотрен через заглушку опоры полки, его не следует перекрывать.

1. 1

   Проверьте неподвижную посадку

   На стоящей машине оцените контакт с каждой опорой и отсутствие качания. Убедитесь, что полка не опирается на ремни, проводку или случайный выступ вместо предусмотренных мест.

2. 2

   Проверьте штатные перемещения

   Осторожно откройте и закройте багажник, проверьте предусмотренное складывание спинки и снятие полки. Остановитесь при первом контакте. Провода не должны натягиваться, зажиматься или удерживать панель.

Из чего выбрать полку и какую толщину считать достаточной?

Оценивать нужно готовую конструкцию: материал, пролёт между опорами, расположение вырезов, массу динамиков и способ крепления. Одна толщина листа не доказывает прочность. Универсального значения для всех полок Granta здесь нет. Запросите у изготовителя условия установки и допустимую конфигурацию, а не только название материала.

При осмотре ищите трещины возле отверстий, расслоение, разбухшие кромки, провисание и сорванные крепления. Карпет скрывает поверхность, поэтому осматривают также нижнюю сторону и кромки. Деталь с повреждённой основой не восстанавливают затяжкой самореза большего размера без оценки крепления. Если в багажнике сыро, сначала устраните источник воды, затем решайте вопрос замены.

Как подготовить вырезы и крепление без повреждения автомобиля?

Самый безопасный порядок для съёмной заготовки — разметка и обработка вне автомобиля. До работы проверьте шаблон, обе стороны детали и расположение крепежа. Длина винтов должна соответствовать сборке: выступающие концы тоже занимают место. Если необходимо вмешательство в кузов, ремни или их крепления, обычная инструкция по деревянной полке уже недостаточна.

Перед работой с проводкой выключите аудиосистему и электрооборудование, выполните предусмотренное для автомобиля отключение питания. Инструкция изготовителя динамиков требует проверки пространства с обеих сторон монтажной поверхности и расположения скрытых коммуникаций до сверления. Это общий принцип подготовки, а не разрешение резать любое место под полкой Granta.

1. 1

   Подготовьте снятую деталь

   Разметьте контур по шаблону конкретного динамика, проверьте будущие крепления и закрепите заготовку на рабочем месте. Используйте защиту глаз, не режьте полку поверх проводки и обивки автомобиля.

2. 2

   Соберите без принуждения

   После обработки удалите стружку, проверьте кромки и свободную посадку. Затягивайте подходящий крепёж равномерно по инструкции изделия. Не деформируйте корзину и не прижимайте её к препятствию крепёжным усилием.

Как проложить провода к динамикам на съёмной полке?

Проводка должна идти вне кромок и движущихся деталей, иметь защиту в местах прохода и фиксацию, снимающую нагрузку с клемм. Для съёмной панели заранее предусмотрите подходящее разъёмное соединение и доступ к нему. Длины должно хватать для штатного перемещения, но свободная петля не должна попадать в замок или механизм сиденья.

Сохраните обозначение каналов и полярности от выхода до каждого динамика. Не используйте кузов как общий обратный провод и не объединяйте выходы усилителя без разрешённой схемы. Сопротивление нагрузки проверяйте по документации источника и акустики. Если после монтажа появился перегрев или запах изоляции, выключите систему и устраните ошибку до дальнейших испытаний.

Как найти причину дребезга полки?

Сначала исключите незакреплённый багаж и предметы рядом с полкой. На стоящей машине сравните звук при выключенной музыке и при умеренной громкости, затем отдельно левый и правый каналы. Так можно разделить шум движения панели, дребезг решётки и искажения конкретного динамика. Один звук ещё не доказывает, что нужна новая полка.

Осматривайте стык с опорами, крепление решётки, клеммы и провод. Локальный контакт панели с обивкой устраняют подходящей прокладкой только после проверки правильной посадки. Прокладка не заменяет сломанный держатель. Не касайтесь работающего диффузора и не удерживайте рукой незакреплённую сборку во время движения.

1. 1

   Разделите источники шума

   Уберите свободные предметы и повторите короткую проверку на стоящей машине. Сравните каналы и запишите условия, при которых появляется звук. При выключенной системе проверьте крепления и касания.

2. 2

   Повторите после одной правки

   Исправляйте по одной подтверждённой причине и снова проверяйте в тех же условиях. Если при отключённом звуке шум остаётся, ищите механический контакт. Если искажается только один канал, отдельно проверяйте его динамик и соединения.

Почему бас слабый или звук искажается после замены?

Начните с настроек и подключения. Верните чрезмерное усиление низких частот к нейтральному положению, проверьте баланс и одинаковую полярность каналов по маркировке. Разница между раздельным и совместным звучанием динамиков может быть поводом проверить фазировку, но не заменяет осмотр проводки. Сравнение выполняют на умеренной громкости одним и тем же фрагментом.

Полка не превращает любой динамик в сабвуфер. Ограничения головки, акустического оформления и усилителя сохраняются. Если искажения появляются при увеличении громкости, уменьшите уровень и проверьте систему, а не компенсируйте проблему затяжкой креплений или дополнительным подъёмом баса. Устойчивый механический призвук одного динамика требует проверки его отдельно от панели.

Что проверить после установки и когда работу считать незавершённой?

До поездки сборка должна быть закреплена, провода защищены, штатные перемещения проверены, а ремни и крепления детского кресла доступны. Убедитесь, что решётки и края не касаются соседних деталей. Не используйте акустическую полку как место хранения инструмента и другого незакреплённого груза. Результат калькулятора глубины не является проверкой этих условий.

Работа не закончена, если полка качается, опирается на провод, мешает багажнику закрываться или требует снять штатное крепление безопасности. При первом появлении дребезга, провисания или следов касания остановите использование системы и осмотрите сборку. Сохраните модель полки, динамиков, размеры и фотографии креплений — это поможет предметно обсудить доработку с установщиком.
