При замене тросов переключения передач Lada Granta важно освободить не только наконечники, но и отдельные опоры оболочек. У описанной МКПП 2181 в салоне два конца разъединяются по-разному, а через перегородку проходит общее уплотнение. Ниже — последовательность для этой сборки, подбор применимости и контроль обратной установки. Интерактивная схема помогает различить соединения двух тросов и не перепутать их с приводом сцепления.
Трансмиссия

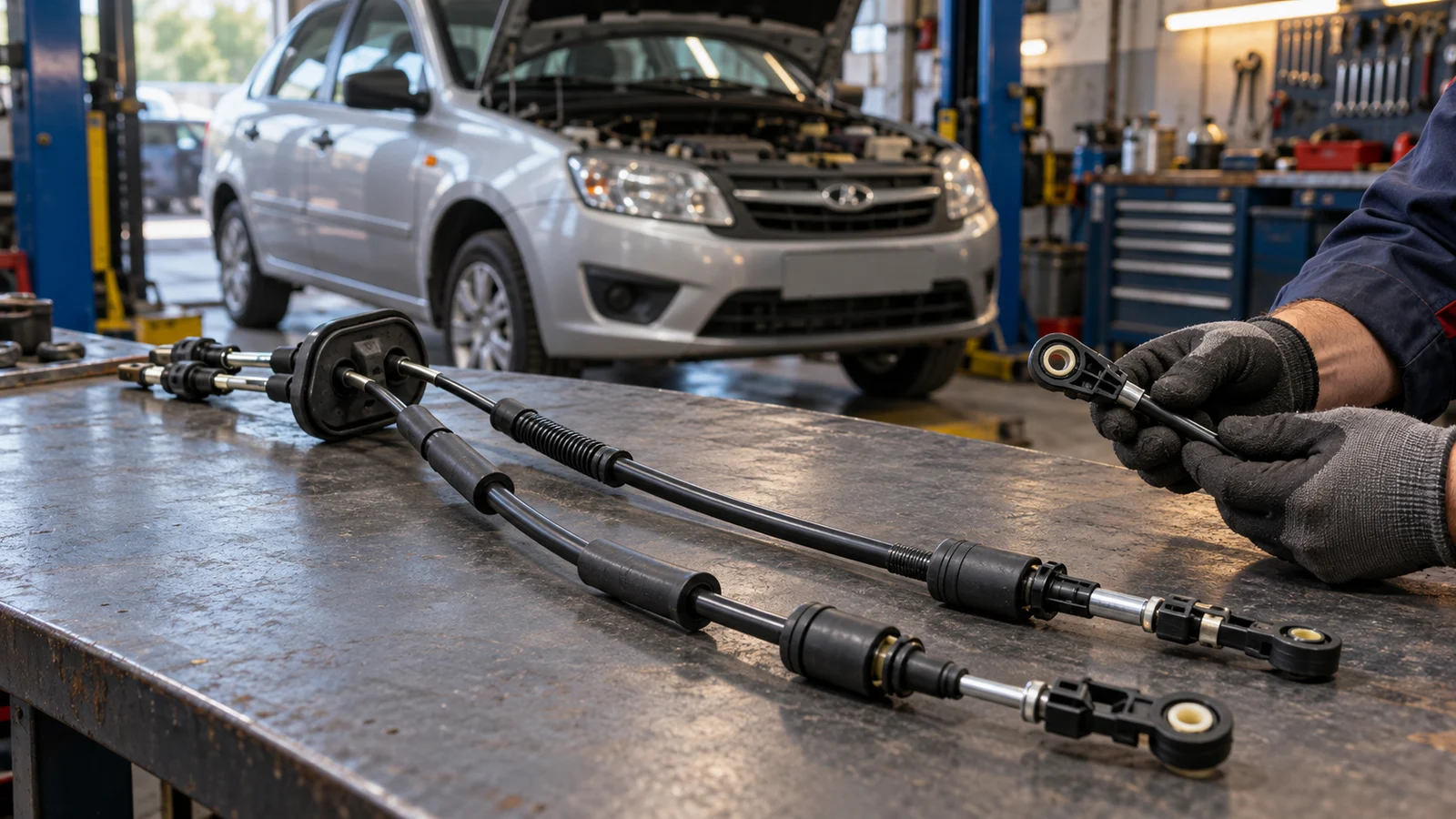

Замена тросов переключения передач Lada Granta
Для какой Гранты подходит описанная замена тросов?
Ни название модели, ни вид рукоятки сами по себе не определяют привод. Ниже разобрана механическая коробка 2181 с двумя гибкими тросами между рычагом в салоне и механизмом на коробке. Ранняя механическая коробка с жёсткой тягой, роботизированная АМТ и автоматическая коробка устроены иначе. Перед заказом деталей и разборкой сопоставьте установленную коробку, оба конца тросов и их крепления с применимым руководством.
Определите узел
Проверьте обозначение и фактический привод автомобиля. Наличие педали сцепления ещё не доказывает, что к рычагу подходят именно два троса.
Сверьте исполнение
У описанной сборки должны совпадать соединения на коробке, опоры оболочек, салонное крепление и проход через перегородку. Если конструкция отличается, нужна её процедура.
Зачем в приводе два троса и чем они различаются?
Один трос передаёт движение выбора передачи, другой — её включения. Это два разных канала управления, а не основной и запасной трос. В описанной сборке на стороне рычага в салоне различаются способы освобождения их наконечников. Поэтому перед разъединением полезно зафиксировать, к какому рычагу подходит каждый конец и как удерживается его оболочка. Снимать оба конца одинаковым рывком нельзя.
Разделите назначения
Сопоставьте трос выбора с его рычагом и трос включения с другим соединением. Не определяйте назначение только по цвету наконечника или положению лежащих деталей.
Сохраните расположение
Сделайте собственные фотографии доступных креплений до разборки. Отдельно запишите положение наконечника и опоры оболочки, чтобы не потерять эту разницу при сборке.
| Узел | Что передаёт |
|---|---|
| Трос выбора МКПП 2181 | Выбор нужного канала переключения |
| Трос включения МКПП 2181 | Включение выбранной передачи |
| Трос сцепления | Управление выключением сцепления от педали |
| Электропривод АМТ | Управление по процедуре роботизированной коробки |
Когда тросы действительно требуют замены?
Основанием служит установленный дефект конкретного привода: повреждённая оболочка или наконечник, нарушенное удержание, заедание либо другая неисправность, подтверждённая проверкой установленной сборки. Само по себе затруднённое включение передачи не доказывает неисправность троса. Такой симптом возможен при неполном выключении сцепления, нарушениях крепления наружного механизма и неисправностях коробки. Если передачи плохо включаются, сначала разделите условия проявления и причину, а не компенсируйте жалобу силой на рычаге.
Назовите обнаруженный дефект
Зафиксируйте повреждённое место и результат проверки. Оборванный наконечник и жалоба без найденной причины требуют разного объёма дальнейшей работы.
Оцените смежные крепления
Проверьте доступные опоры и рычаги. Новый трос не восстановит разбитое гнездо, потерянный фиксатор или повреждённую деталь, к которой он присоединяется.
Как подобрать новые тросы и не ошибиться комплектом?
Подбирайте детали по применимому каталогу и данным автомобиля, затем сравнивайте исполнение снятой и новой сборки. Важны наконечники, опоры оболочек, уплотнение прохода и предусмотренные фиксаторы. Длина, похожая упаковка или упоминание Granta в названии товара не подтверждают совместимость. Если продаётся пара, уточните состав комплекта. Если отдельно один трос, проверьте возможность такой замены для своего исполнения, не предполагая её по этой статье.
Сверьте каталожную применимость
Уточните коробку и вариант привода. Артикул от другой машины или другого года нельзя считать подходящим только из-за внешнего сходства.
Сравните все точки установки
До разборки сопоставьте соединения и комплектность. Не дорабатывайте кронштейны, уплотнение или наконечники ради установки неподходящей детали.
| Признак | Почему важен |
|---|---|
| Применимость по каталогу | Модель автомобиля не определяет единственный комплект |
| Наконечники с обеих сторон | Должны соответствовать своим соединениям |
| Опоры оболочек | Устанавливаются в предусмотренные крепления |
| Проход и уплотнитель | Нужны правильная посадка и сохранность перегородки |
Что подготовить перед работой?
Автомобиль должен быть надёжно обездвижен, двигатель выключен, а доступные зоны — достаточно освещены. В описанной книжной процедуре используются отвёртки и накидной ключ на 13 мм. Отдельно освобождают доступ под капотом и в салоне. Номер ключа обозначает его размер, а не момент затяжки. Способ подготовки автомобиля, порядок снятия облицовки и корпуса фильтра следует брать из руководства установленного исполнения.
Подготовьте доступ
Проверьте, можно ли безопасно работать с обеих сторон перегородки. Уберите возможность случайного запуска или перемещения машины по предусмотренному порядку подготовки.
Организуйте хранение крепежа
Разложите снятые скобы, фиксаторы, гайки и винты по местам установки. Не оставляйте свободные детали в основании рычага, воздуховоде или моторном отсеке.
Нужно ли снимать коробку или её механизм переключения?
В разделе о замене тросов 2181 коробку не снимают. В книге рядом расположен самостоятельный раздел о снятии механизма переключения с коробки, часть его иллюстраций сделана на снятом агрегате для наглядности. Указанные там фиксатор и болты не становятся обязательными операциями замены тросов. Не расширяйте разборку только потому, что другая процедура напечатана на той же странице.
Читайте заголовок операции
Для тросов нужен раздел 16.3.3. Снятие самого механизма переключения описано следующим самостоятельным разделом 16.3.4.
Ограничьте разборку
Освобождайте только требуемые соединения и доступ. Не выворачивайте детали механизма коробки для устранения обычного крепления троса.
Как отсоединяют тросы со стороны коробки?
В описанной последовательности сначала снимают корпус воздушного фильтра для доступа. Затем шлицевой отвёрткой освобождают наконечник троса выбора и наконечник троса включения от соответствующих рычагов механизма. После этого выводят два наконечника оболочек из зацепления с кронштейном. Освобождение движущегося конца и опоры оболочки — разные действия, одно не заменяет другое.
Освободите наконечники
Работайте с предусмотренным соединением, не тяните за оболочку вместо разъединения конца. Сохраните принадлежность каждого наконечника своему рычагу.
Выведите оболочки из кронштейна
Проверьте, что обе опоры больше не удерживаются кронштейном. Если трос остаётся закреплён, не пытайтесь вытянуть его усилием через оставшееся соединение.
Что снимают в салоне для доступа к рычагу?
После освобождения моторной стороны в показанной процедуре снимают облицовку туннеля пола. Далее отворачивают два винта крепления воздуховода отопителя и освобождают скобу крепления тросов. Эти операции дают доступ к соединениям у рычага. Силовой изгиб воздуховода или разборка облицовки без понимания её крепежа не заменяют предусмотренного снятия.
Откройте туннель по своей инструкции
Сначала уточните крепления облицовки именно установленного салона. Не переносите число и положение её винтов с другой комплектации.
Освободите воздуховод и скобу
В описанном узле воздуховод удерживают два винта. Сохраняйте их отдельно от крепежа опоры рычага и не оставляйте инструмент внутри воздуховода.
Почему наконечники у салонного рычага снимаются по-разному?
В книжной процедуре наконечник троса выбора отсоединяют от рычага, поддев шлицевой отвёрткой. Для троса включения рычаг переключения смещают назад, а через проём в основании отжимают пружинный фиксатор и разъединяют наконечник. Это принципиальная разница двух соединений в описанной сборке. Если крепление не соответствует изображённому, остановитесь и уточните исполнение, а не отламывайте удерживающую часть.
Отсоедините конец выбора
Сопоставьте его с рычагом и указанным соединением. Не путайте освобождение этого конца с отжимом фиксатора соседнего троса.
Освободите фиксатор включения
Используйте доступ через предусмотренный проём. Не тяните за трос, пока пружинный фиксатор продолжает удерживать наконечник.
| Соединение | Освобождение по источнику |
|---|---|
| Наконечник выбора | Разъединение с рычагом с помощью шлицевой отвёртки |
| Наконечник включения | Рычаг назад, отжим пружинного фиксатора через проём |
| Оболочки | Освобождение фиксаторов и вывод из пазов опоры |
| Опора рычага | Четыре гайки, ключ на 13 мм, без назначения момента |
Как освобождают опору, уплотнитель и извлекают тросы?
После разъединения салонных концов освобождают фиксаторы и выводят оболочки из пазов кронштейна опоры рычага. В описанной сборке накидным ключом на 13 мм отворачивают четыре гайки крепления опоры и снимают рычаг переключения. Затем освобождают резиновый уплотнитель оболочек из отверстия перегородки моторного отсека и вытягивают тросы в моторный отсек. Направление извлечения здесь не следует путать с процедурой троса сцепления.
Освободите опоры оболочек
Проверьте фиксаторы, пазы и крепление основания. Не пытайтесь протащить удерживаемый конец через кронштейн или уплотнение.
Выведите общий проход
Извлекайте тросы после освобождения всех показанных точек. При сопротивлении найдите оставшееся крепление, не режьте уплотнитель и не увеличивайте отверстие перегородки.
Как установить новые тросы и восстановить крепления?
Источник предписывает обратную последовательность установки. Верните предусмотренный проход через перегородку, штатные опоры оболочек, скобы и оба соединения с рычагами. Уплотнитель должен занять своё место без повреждения, а тросы — пройти по применимому маршруту без зажатия облицовкой или воздуховодом. Обратная сборка не означает произвольное натяжение, подгибание кронштейнов или замену фиксаторов случайными стяжками.
Восстановите маршрут и опоры
Сверьте проход с фотографиями до разборки и руководством. Не прижимайте оболочку снимаемыми деталями салона и не оставляйте соединение частично посаженным.
Верните все удерживающие элементы
Раздельно проверьте наконечник и фиксацию оболочки на каждом конце. Момент затяжки берите из применимой документации, размер ключа для этого не подходит.
Нужна ли регулировка после замены и можно ли брать размер от сцепления?
Для показанной процедуры замены тросов источник задаёт обратную сборку, но не приводит универсальную регулировочную длину этих двух тросов. Размеры привода сцепления относятся к другому узлу и сюда не переносятся. Если для установленного исполнения предусмотрена отдельная настройка, выполняют именно её. Регулировка тросов переключения не сводится к подтягиванию до удобного ощущения на рукоятке.
Не смешивайте разные приводы
Трос сцепления соединяет педаль с механизмом выключения. Пара тросов коробки передаёт выбор и включение, поэтому размеры одного привода не задают положение другого.
Проверьте применимую процедуру
При отсутствии нужного описания не назначайте длину, положение фиксатора или число оборотов самостоятельно. Сначала исключите ошибку установки и неподходящую деталь.
Что делать, если после замены появился тугой ход или не включается передача?
Сначала сопоставьте новый симптом с затронутыми местами. Проверьте принадлежность концов своим рычагам, полную посадку опор оболочек, фиксаторы, маршрут и отсутствие зажатия снятыми деталями. Не разрабатывайте тугой привод серией сильных включений. Если наружная сборка восстановлена правильно, а прежняя жалоба сохранилась, продолжайте диагностику сцепления, механизма управления и коробки по условиям проявления.
Разделите старый и новый симптом
Уточните, что изменилось непосредственно после установки. Новый трос не подтверждает исправность соседней опоры, рычага или сцепления.
Прекратите силовые попытки
При заедании или потере удержания сначала устраните причину. Если она не установлена, передайте мастеру описание исходной жалобы и выполненных работ.
Что проверить перед завершением ремонта?
Завершённая установка предполагает восстановленные соединения, опоры оболочек, фиксаторы, проход и снятые детали доступа. Убедитесь, что инструмент и свободный крепёж убраны, а управляющие детали не зажаты. Проверку работы выполняют по применимой процедуре полностью собранного автомобиля. Статические наблюдения не являются разрешением ехать с самопроизвольным выключением передачи, скрежетом или незавершённым ремонтом.
Осмотрите сборку целиком
Пройдите от рычага в салоне до соединений на коробке. На каждой стороне должны быть восстановлены и движущийся наконечник, и отдельное удержание оболочки.
Сохраните результат
Запишите установленную деталь, выполненные работы и оставшуюся жалобу. Если неисправность сохраняется, это исходные данные для дальнейшей диагностики, а не основание снова менять длину тросов.
| Наблюдение | Дальнейшее действие |
|---|---|
| Оболочка не удерживается | Восстановить штатную опору и фиксатор |
| Уплотнитель повреждён или не посажен | Устранить дефект прохода |
| Тугой ход появился после сборки | Повторно проверить затронутый маршрут и соединения |
| Прежняя жалоба осталась | Продолжить диагностику её причины |
Использованные технические документы
- Lada Granta. Руководство по эксплуатации, редакция 27.05.2026
- Раздел управления механической коробкой передач. Применимость органов управления, ограничения переключения и полное выключение сцепления.
- Мир Автокниг. Lada Granta, руководство по ремонту, издание 2020 года
- Страницы 220–223. Конструкция2181, раздел 16.3.3 «Замена тросов привода» на странице 222. Соседние разделы о механизме коробки и сцеплении используются только для разграничения операций.
- За рулём. Материал о модернизации механической коробки Granta и Kalina
- Первичное описание перехода на тросовое управление и коробку2181. Историческое разграничение тросового и прежнего тягового привода, без переноса процедуры на другое исполнение.
