P1558 указывает на отрицательный результат теста возвратной пружины электронного дросселя. Это основание проверить работу узла и его цепей по подходящей карте, а не покупать пружину по одной строке сканера. Ниже разобраны условия записи, непостоянная ошибка, аварийный режим и последовательность контроля для указанных исполнений М74 Евро-4.
Системы двигателя

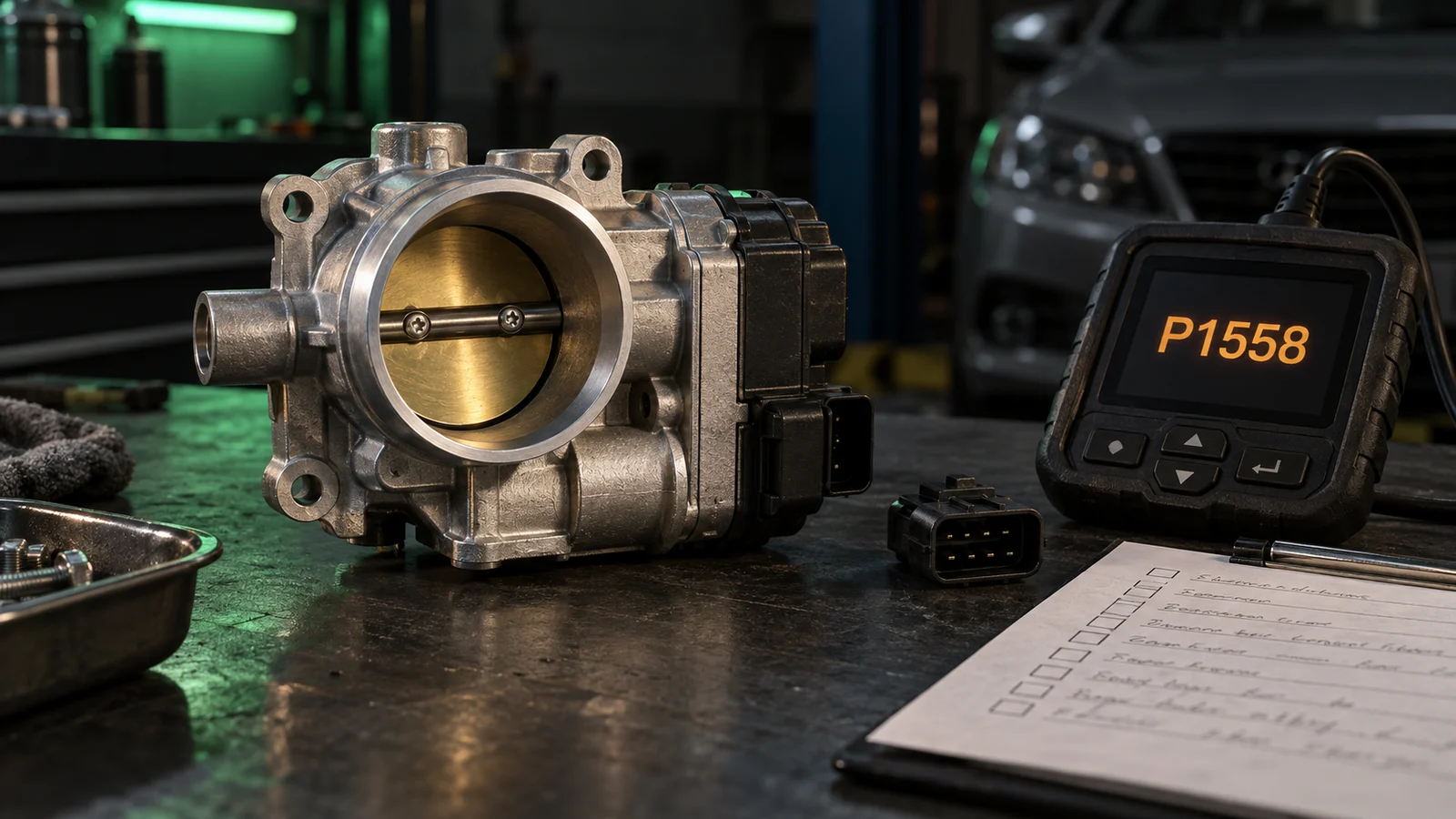

Код P1558 на сканере Lada Granta
Что означает ошибка P1558 на Ладе Гранте?
В технологической инструкции для М74 код P1558 назван неисправностью возвратной пружины привода дроссельной заслонки. Контроллер записывает его при включённом зажигании, если собственный тест пружины закончился отрицательно. Такая формулировка описывает результат контроля движения заслонки. Она ещё не доказывает поломку отдельной пружины: диагностическая карта далее проверяет разъём, электродвигатель, механику патрубка и управляющие цепи. Подпись универсального приложения может быть сокращённой или переведённой иначе.
Сохранить исходную запись
Запишите именно P1558, статус, сопутствующие коды и обстоятельства появления. Снимок только заголовка без статуса не позволяет выбрать начало заводской карты.
Связать код с фактической системой
Сопоставьте запись с паспортом ЭБУ и двигателем. При другом контроллере сначала нужна его документация, даже если приложение показывает похожую расшифровку.
Для каких двигателей и контроллеров подходит приведённая карта?
Основная часть ТИ 3100.25100.12052 относится к двигателям 21126-11 с контроллером 21126-1411020-67 и 21126-21 с контроллером 21126-1411020-90, по документации на май 2014 года. Особенности 21127-20 выделены в отдельный раздел. Год выпуска автомобиля или количество клапанов сами по себе не подтверждают эту применимость. Номера контактов, аварийную стратегию и адаптации нельзя автоматически переносить на другие М74, М74 CAN, М74.5, М86 или изменённую программу.
Составить паспорт диагностики
Сохраните двигатель, номер контроллера, идентификатор программы и обозначение установленного дроссельного патрубка. По возможности приложите исходный отчёт прибора.
Отметить границы инструкции
Для несовпадающего исполнения используйте отдельную карту. В личном листе ниже неизвестную применимость отмечают явно, не заменяя её названием модели автомобиля.
| Двигатель | Контроллер | Граница использования |
|---|---|---|
| 21126-11 | 21126-1411020-67 | Основная часть ТИ, документация на май 2014 года |
| 21126-21 | 21126-1411020-90 | Основная часть ТИ, документация на май 2014 года |
| 21127-20 и другие исполнения | Проверить фактический паспорт | Не переносить основную карту автоматически |
Как контроллер проверяет возвратную пружину?
Во время теста заслонка открывается на заданную величину, затем электропривод обесточивается. Контроллер измеряет время возвращения в положение Limp home. Превышение предусмотренного программой порога даёт отрицательный результат теста. Число секунд этого порога в рассматриваемом описании не приведено. При включении зажигания также выполняются проверка обесточенного положения, адаптация нуля и тест прямой пружины. Эти операции связаны, но контролируют разные условия.
Не подменять тест ручной оценкой
Ощущение «возвращается быстро» не воспроизводит программное измерение. Наблюдение полезно для протокола, но оно не заменяет применимую диагностику.
Не смешивать задержки
Сигнализатор по P1558 включается через 5 секунд после возникновения кода. Это задержка включения лампы, а не опубликованный допуск времени возврата заслонки.
Почему после P1558 машина плохо реагирует на газ?
Для описанной карты при P1558 действует аварийная стратегия до конца текущей поездки. В отличие от некоторых других дроссельных ошибок, привод здесь не обесточен, однако заслонка постоянно удерживается в положении Limp home 6–7%. Обороты ограничиваются до 3500 об/мин в зависимости от положения педали. Указанные проценты и обороты характеризуют этот аварийный режим. Они не являются универсальной нормой холостого хода и не разрешают проверять автомобиль разгоном.
Оценить наблюдавшееся состояние
Сохраните перебои, остановки и потерю реакции без нового эксперимента на дороге. При опасном состоянии сначала организуйте диагностику и подходящую доставку автомобиля.
Читать показания вместе со статусом
Прибор отображает процент открытия WDKBA. Одиночные 6–7% без кода, режима и условий не доказывают P1558, а исчезновение лампы не подтверждает ремонт.
Что сохранить сканером до очистки ошибки?
Нужны исходный список кодов, актуальные и исторические записи, паспорт системы и дополнительная информация к P1558. В ТИ актуальные неисправности и история читаются разными режимами прибора. Сохраните доступные параметры и условия регистрации, не дорисовывая отсутствующие данные. Стирание памяти заранее убирает часть оснований выбора ветви. Поддержка двигателя в перечне функций сканера не гарантирует доступность каждого параметра в любой программе и версии адаптера.
Разделить факты отчёта
Укажите время чтения, статус P1558, остальные коды, доступные DLC и WDKBA. Не называйте одно и то же сохранённое событие двумя независимыми повторениями неисправности.
Указать возможности прибора
Если DLC отсутствует, запишите это ограничение и используемый режим. Отсутствующее поле не равно нулю. Не пытайтесь получить его многократной очисткой или отключением аккумулятора.
С чего начинается проверка актуального и непостоянного P1558?
Первый шаг карты — подключить прибор, включить зажигание и проверить актуальность P1558. Актуальный код направляет к проверке узла. Для неактуального карта предлагает прочитать DLC: при значении больше 38 перейти к проверке 2, при значении меньше 38 стереть код. Ровно 38 в этой развилке не описано. Распространять знак сравнения самостоятельно нельзя. Уточнение границы требует подходящей версии документации или подтверждения диагноста, а исходный отчёт следует сохранить.
Выбрать подтверждённую ветвь
Не считайте любой код из истории актуальным. Отметьте фактический статус, а для непостоянного кода — доступность и значение DLC.
Не выдавать очистку за исправность
Очистка по соответствующей ветви убирает запись, но сама не ремонтирует привод. Если есть опасные симптомы или другие коды, их оценка остаётся отдельной задачей.
| Исходные сведения | Следующий шаг по карте | Что важно сохранить |
|---|---|---|
| P1558 актуален | Проверка 2: снятый ЭДП | Статус и условия чтения |
| Неактуален, DLC > 38 | Проверка 2: снятый ЭДП | DLC в циклах прогрева |
| Неактуален, DLC < 38 | Очистка кода по указанной ветви | Исходный отчёт до очистки |
| Неактуален, DLC = 38 | Граница в карте не описана | Уточнить применимую инструкцию |
| Статус или DLC неизвестны | Уточнить недостающие сведения | Не подставлять ноль вместо пустого поля |
Что такое DLC и почему его нельзя считать временем в секундах?
В разделе 2.4 инструкции DLC — оставшаяся задержка до автоматического стирания неактивного кода, выраженная в циклах прогрева. Начальное значение составляет 40 циклов. После исчезновения неисправности счётчик уменьшается с каждым подходящим циклом, а при нуле запись стирается. Это не километры, не число поворотов ключа и не длительность теста пружины. Новый короткий пуск не следует автоматически считать завершённым циклом прогрева.
Перенести исходное число без пересчёта
Для описанной системы запишите целое значение 0–40 из дополнительных данных именно P1558. Другие единицы или диапазон требуют проверки интерпретации прибора и применимости карты.
Собрать личный план ниже
Инструмент различает актуальный код, неизвестный статус и неактуальный код с DLC. Значение 38 оставляет неопределённым, а не объявляет исправностью. Результат можно передать диагносту вместе с исходным отчётом.
Как проверяют разъём, электродвигатель и механику дросселя?
Проверка 2 выполняется после выключения зажигания и демонтажа электронного дроссельного патрубка. В разъёме ищут грязь, влагу, коррозию, деформированные контакты, трещины, сколы и оплавления. Цепь электродвигателя между клеммами 1 и 4 проверяется на отсутствие обрыва. В карте нет числовой нормы сопротивления этой обмотки, поэтому случайное значение из интернета нельзя использовать как заводской предел. Это работа с подготовленным обесточенным узлом.
Осмотреть ход заслонки по карте
На снятом узле проверяют деформацию, подклинивание в любом положении, незакрытие до нулевого положения и загрязнение внутри патрубка. Не давите на заслонку включённого привода и не подавайте произвольное питание на контакты.
Зафиксировать обнаруженное повреждение
Карта предлагает устранить повреждение, если это возможно, либо поставить заведомо исправный ЭДП. После этого предусмотрены адаптация нуля и проверка отсутствия неисправности. Очистка не заменяет устранение деформации или электрического дефекта.
Какие электрические цепи проверяют, если повреждений ЭДП нет?
Следующий шаг — отключить колодку X1 от контроллера и проверить управляющие цепи: X1/M4 до контакта 1 колодки ЭДП, X1/L4 до контакта 4 соответственно. Проверяются обрыв, замыкание на массу и на бортовую сеть по разделу электрических проверок ТИ. Эти обозначения относятся только к указанному исполнению. Нельзя переносить нумерацию по похожей фотографии разъёма или проверять цепи пробной подачей напряжения.
Разделить две линии и виды дефекта
В протоколе укажите проверенную линию, обрыв и оба вида замыкания. Одна отметка «прозвонили дроссель» не показывает полноту проверки жгута.
Восстановить и проверить соединения
При неисправной цепи устраняют её дефект, затем выполняют предусмотренный контроль. Важно сохранить результат после ремонта, а не только исходное отсутствие контакта.
Когда карта допускает замену дросселя или контроллера?
При обнаруженных повреждениях узла карта предусматривает их устранение, если возможно, либо замену ЭДП на заведомо исправный. Если проверка узла не выявила повреждений и управляющая цепь исправна, отдельная ветвь направляет к заведомо исправному контроллеру с последующей адаптацией. Это заключительная развилка проверок. Название «возвратная пружина» не предписывает отдельную замену пружины, вскрытие корпуса редуктора или покупку нового ЭБУ сразу после чтения кода.
Приложить основания решения
Для замены сохраните результаты механики, электродвигателя, разъёмов и управляющих цепей. Наличие заключения сервиса не отменяет необходимости правильно подобрать узел под исполнение.
Учесть последствия вмешательства
После замены контроллера применимая документация отдельно учитывает иммобилизатор и адаптации. Перепрограммирование не указано универсальным первым способом устранения P1558.
Как выполняется адаптация нуля после предусмотренного ремонта?
В указанной инструкции ноль дросселя адаптируют на стоящем автомобиле: включают зажигание, выжидают 30 секунд, выключают его и дожидаются отключения главного реле. Процедура прерывается при прокрутке двигателя, движении или нажатии акселератора. Указаны и температурные ограничения: двигатель ниже 5 °C или выше 100 °C, окружающий воздух ниже 5 °C. Эти условия относятся к данной процедуре и не являются тестом исправности пружины.
Сверить основание и условия
Ветви карты требуют адаптацию нуля после соответствующего ремонта или замены. Не заменяйте её произвольной комбинацией нажатий педали и не запускайте мотор во время ожидания.
Различать отдельные адаптации
После замены ЭБУ либо сброса с инициализацией инструкция дополнительно требует адаптацию диагностики пропусков воспламенения. Это отдельная процедура по ТИ, которую организуют при безопасных условиях, а не для заполнения онлайн-листа.
| Условие | Значение или действие | Результат нарушения |
|---|---|---|
| Автомобиль и педаль | Стоит, педаль не нажата | Движение или педаль прерывают адаптацию |
| Зажигание | Включено 30 секунд, затем выключить | Дождаться отключения главного реле |
| Двигатель | Не прокручивается, температура 5–100 °C | Прокрутка или выход за границы прерывают |
| Воздух | Не ниже 5 °C | Низкая температура прерывает процедуру |
Как подтвердить результат ремонта и не потерять важные сведения?
Финальная часть карты предусматривает запуск после ремонта, сброс кодов и подтверждение отсутствия неисправности. В ветви ремонта цепей упомянута тестовая поездка. Такой контроль организует специалист с учётом состояния автомобиля и применимой процедуры. Отсутствие лампы в одном кадре или успешное заполнение личного листа не подтверждает завершение ремонта. Нужна связь между исходным P1558, найденным дефектом, выполненной работой и итоговой диагностикой.
Сохранить последовательный протокол
Приложите исходный статус и DLC, результаты проверки узла и цепей, заменённые детали, условия адаптаций и итоговые коды. Если этап не требовался, укажите причину вместо фиктивной отметки о выполнении.
Вернуться к точному интенту ошибки
При повторном P1558 проверяют возврат по применимой карте. Ошибка P1545 относится к другой логике контроля дросселя и требует собственного разбора. Сохранённые PDF, Word и Excel помогают передать факты, но не считывают ЭБУ и не назначают ремонт автоматически.
Использованные технические документы
- АВТОВАЗ. ТИ 3100.25100.12052, М74 Евро-4
- Применимость — физическая страница 5. Карта P1558 — печатные страницы 235–236, физические 239–240. DLC — печатные 52–53, физические 56–57. Адаптации — печатная 5, физическая 9. Состав систем по документации на май 2014 года.
- LADA Granta. Руководство по эксплуатации, 27.05.2026
- Физические страницы 95–96: сигнализатор системы управления двигателем и действия при неисправностях. Использовано для эксплуатационного контекста, а не для распиновки и порога P1558.
- Сканматик 2. Поддерживаемые функции
- Физическая страница 67: поддержка контроллеров и функций диагностики ВАЗ. Перечень не подтверждает доступность всех дополнительных параметров в каждой программе.
