P1545 требует проверить, почему привод дросселя не выполняет заданное положение. Для применимой М74 сначала разбирают сопутствующие коды, затем узел и управляющие цепи. Ни код, ни один кадр сканера не назначают замену детали. Ниже — заводская последовательность и расчёт разности двух сохранённых показаний.
Системы двигателя

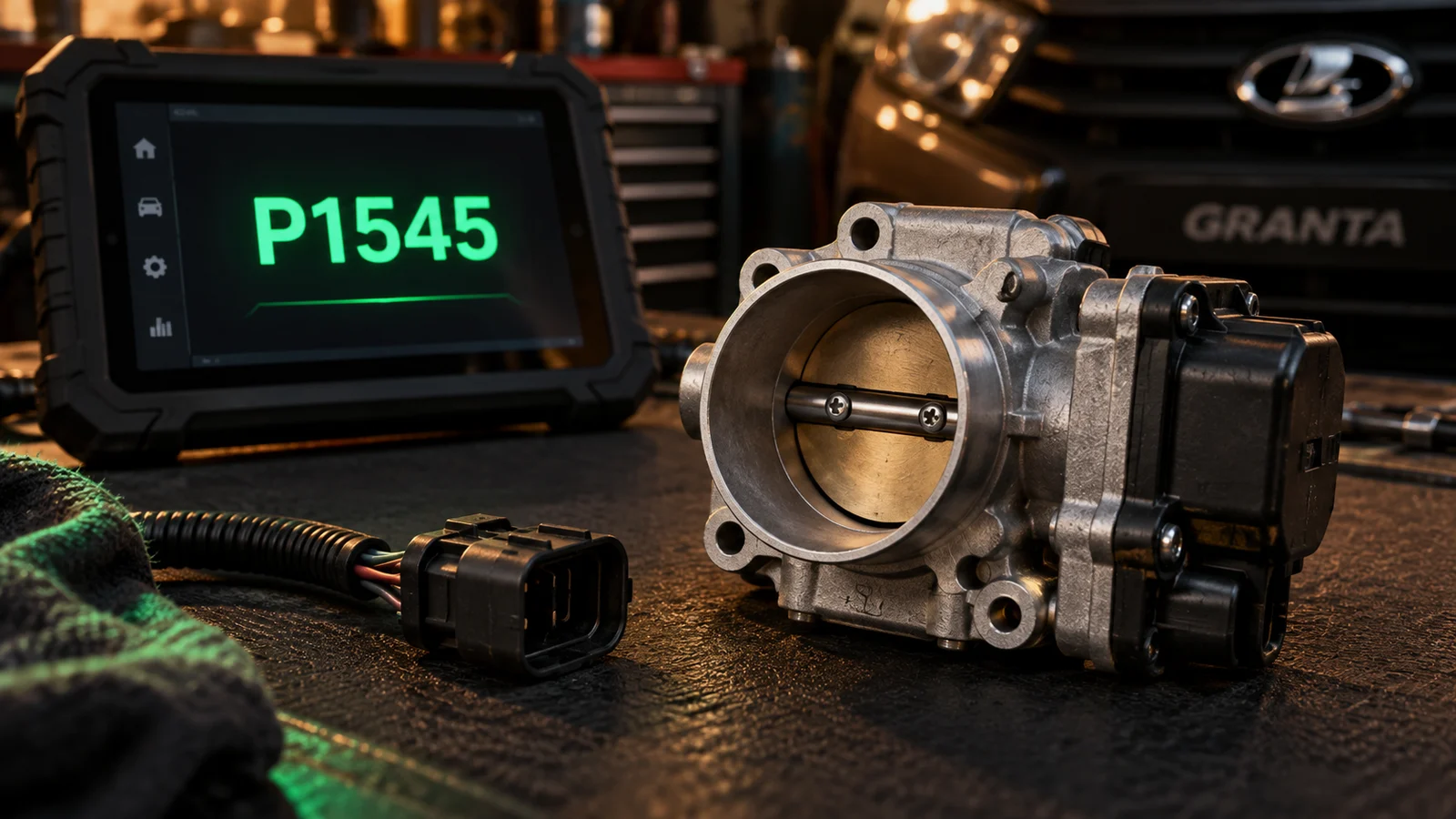

Код P1545 на сканере Lada Granta
Что означает ошибка P1545 на Lada Granta?
В карте М74 Евро-4 P1545 относится к приводу дроссельной заслонки: её положение выходит за допустимый диапазон. Контроллер сопоставляет реальное и заданное положение, а также контролирует работу регулятора. Код не указывает автоматически на одну неисправную деталь. Причиной могут оказаться узел дросселя, его соединения, цепи управления или контроллер после исключения предшествующих ветвей.
Сохраните исходный отчёт
Запишите точный P1545, статус и соседние ошибки до очистки памяти. Код P1545 не следует подменять похожим P1558 или P1559. Отдельно сохраните условия появления ограничения тяги и уже выполненные работы.
Не смешивайте разные проверки
P1335 относится к мониторингу максимально допустимого положения, а карта P1545 рассматривает расхождение с заданием и работу привода. Это связанные элементы управления, но их диагностические последовательности различаются. Подпись «электронный дроссель» не заменяет нужную карту.
Какой аварийный режим предусмотрен при P1545?
В описанной М74 при этой неисправности электропривод дросселя обесточивается до конца текущей поездки. Обороты ограничиваются до 3500 об/мин в зависимости от положения педали акселератора. Для обесточенного узла документ указывает удержание заслонки пружинами в положении Limp home 6–7%. Эти значения относятся к данной системе и не являются универсальной нормой холостого хода.
Оцените фактическое состояние
При опасной потере тяги, непредсказуемой реакции управления или остановках двигателя прекратите нагрузку и безопасно остановитесь. Организуйте диагностику и подходящую доставку автомобиля. Число 3500 в описании защиты не означает разрешение продолжать маршрут.
Отделите защиту от ремонта
Изменение поведения после перезапуска не подтверждает устранение причины. Запишите, когда появилась лампа и как изменялась реакция на педаль. Не отключайте разъёмы на работающем двигателе и не разгоняйтесь ради проверки ограничения.
К каким исполнениям Granta применима эта последовательность?
Основной заводской документ описывает М74 Евро-4 на двигателях 21126-11 с ЭБУ 21126-1411020-67 и 21126-21 с ЭБУ 21126-1411020-90, по документации на май 2014 года. Особенности 21127-20 выделены отдельно. Номера контактов, сервисные режимы и числовые условия не переносят на другой контроллер по одному совпавшему коду.
Прочитайте паспорт системы
Сохраните двигатель, маркировку ЭБУ, идентификатор программы и выбранную диагностическую систему. Год регистрации автомобиля и похожий корпус блока не заменяют фактические данные. Если паспорт не прочитан, отметьте применимость как неподтверждённую.
Сверьте узел перед вмешательством
Определите установленный дроссельный патрубок и его соединения по соответствующей документации. Условная иллюстрация на странице не задаёт расположение контактов. Для другой системы нужны её схема, карта и требования к последующим процедурам.
Какие сопутствующие коды имеют приоритет перед P1545?
Карта сначала проверяет актуальные P0113, P0118, P0123, P0223, P2123, P2128, P2100 и P2101. При их наличии поиск начинают с соответствующих карт. После устранения выполняют предусмотренный контроль. Если P1545 сохраняется, переходят к дроссельному узлу. Все прочие коды также оставляют в исходном отчёте, даже если их нет в этом перечне.
Сохраните статусы строк
Актуальная ошибка и давняя запись без текущего проявления требуют различения. Зафиксируйте полный список, а не только строку с названием дросселя. Сопутствующие ошибки электронной педали газа не доказывают, что P1545 устраняется её заменой.
Подтвердите выполненную ветвь
В отчёте нужны найденная неисправность, проведённое устранение и результат контроля. Если первичные карты ещё не пройдены, не считайте этап завершённым после простого стирания кодов. Условия сервисной поездки определяют по состоянию автомобиля.
| Коды | Действие | Что не заменяет проверку |
|---|---|---|
| P0113, P0118 | Соответствующие карты | Очистка памяти без результата |
| P0123, P0223 | Соответствующие карты | Замена по одному названию узла |
| P2123, P2128 | Соответствующие карты | Подмена педали дросселем |
| P2100, P2101 | Соответствующие карты | Общее предположение о приводе |
Что проверяют в снятом дроссельном патрубке?
При переходе к проверке 2 заводская карта требует выключить зажигание и демонтировать ЭДП. Проверяют разъём на грязь, влагу, коррозию, деформированные контакты, трещины, сколы и оплавления. Цепь электродвигателя между клеммами 1 и 4 проверяют на обрыв. Сам узел осматривают на деформацию, подклинивание и невозможность закрытия до нулевого положения.
Отделите осмотр от проверки под питанием
Работу выполняют на подготовленном снятом узле по его процедуре. В карте предусмотрено полное открытие и закрытие заслонки при этой проверке, а не ручное удержание в работающем электроприводе. Не подавайте на контакты случайное напряжение.
Запишите найденное повреждение
При обнаружении дефекта карта предусматривает устранение, если оно возможно, либо установку заведомо исправного ЭДП и контроль. Норму сопротивления двигателя в омах эта карта не задаёт. Факт отсутствия обрыва не является полной оценкой механики и электроники узла.
Когда проверяют проводку между ЭБУ и приводом заслонки?
Если на предыдущем этапе повреждения не найдены, переходят к проверке 3. Для указанной системы карта задаёт цепи от X1/M4 контроллера к контакту 1 ЭДП и от X1/L4 к контакту 4. Проверяют обрыв и замыкание на массу или бортовую сеть. Это адреса конкретной схемы М74, а не универсальная распиновка всех Granta.
Изолируйте проверяемую цепь по процедуре
Карта требует отсоединить колодку X1 от контроллера и выполнить проверки по разделу электрических цепей. Состояние питания и соединений выбирают для конкретного измерения. Не измеряйте сопротивление в запитанной цепи и не заменяйте проверку перемычкой между неизвестными выводами.
Свяжите ремонт с результатом измерения
При неисправной цепи устраняют обнаруженный дефект и контролируют результат. При подтверждённо исправной цепи карта направляет к замене контроллера на заведомо исправный. Контроллер не назначают первым действием только по появлению P1545.
| Этап | Предмет проверки | Результат ветви |
|---|---|---|
| Сопутствующие коды | Восемь кодов из карты | Устранение и контроль |
| Снятый ЭДП | Разъём, двигатель 1–4, механика | Устранение повреждения или исправный узел |
| Цепь X1/M4 — 1 | Обрыв, замыкание на массу или питание | Ремонт при обнаружении дефекта |
| Цепь X1/L4 — 4 | Обрыв, замыкание на массу или питание | При исправных цепях — ветвь контроллера |
Какие показания сканера нужны для сравнения положения дросселя?
Для описанной М74 фактический процент открытия отображается параметром WDKBA. Если прибор предоставляет также заданное положение, сохраняйте оба значения из одного кадра и в одной шкале. Положение педали и положение заслонки — разные величины. Одного WDKBA без задания недостаточно для расчёта их расхождения.
Проверьте доступность параметров
Сохраните названия, единицы и режим записи. Руководство Сканматик выделяет переменные, ошибки, паспорт и исполнительные механизмы в отдельные режимы. Универсальное приложение может показывать лишь часть данных. Отсутствующую строку нельзя заменять нулём.
Сохраните сопоставимый кадр
Зафиксируйте оба показания, время, обороты, температуру и состояние ошибки, если эти сведения доступны. Не вычитайте значение из одного режима из показания другого кадра. Для инструмента ниже нужны проценты положения, а не вольты датчика или проценты нажатия педали.
Как рассчитать разность заданного и фактического положения?
В инструменте из фактического положения вычитается заданное. Знак показывает направление: положительная разность означает более высокое фактическое значение, отрицательная — более низкое. Абсолютная разность показывает величину расхождения без направления. Результаты выражаются в процентных пунктах, а не в относительных процентах изменения.
Сохраните единицу результата
Учебный пример: задание 10%, фактическое положение 12,5%. Знаковая разность составляет +2,5 процентного пункта, абсолютная — 2,5. При фактическом положении 8% и том же задании получатся −2 и 2 процентных пункта соответственно.
Не превращайте арифметику в порог кода
Карта указывает расхождение на величину порога в течение 0,5 с или превышение порога ПИД-регулятора в течение 5 с. Числовое значение этих порогов здесь не раскрыто. Сигнализатор включается через 5 с после возникновения неисправности. Один кадр не воспроизводит эти проверки.
| Задано и фактически | Знаковая разность | Абсолютная разность |
|---|---|---|
| 10% и 12,5% | +2,5 п.п. | 2,5 п.п. |
| 10% и 8% | −2 п.п. | 2 п.п. |
| 10% и 10% | 0 п.п. | 0 п.п., без подтверждения исправности |
| Одно значение неизвестно | Расчёт неполный | Не заменять неизвестное нулём |
Достаточно ли почистить заслонку или получить нулевую разность?
Нет. Нулевая разность означает только совпадение двух введённых чисел в данном кадре. Она не подтверждает исправность привода во всех положениях, отсутствие непостоянного дефекта или правильность данных прибора. Очистка также не заменяет проверку разъёма, электродвигателя, механики и управляющих цепей, которые перечислены в карте P1545.
Укажите основание каждой работы
Если найдено загрязнение или другое повреждение, сохраните результат осмотра и выполненное устранение. Не считайте улучшение холостого хода доказательством завершённой проверки. Изменение работы после сброса памяти также требует предусмотренного контроля.
Разберите сохраняющееся расхождение
Сначала подтвердите единицы, сопоставимость кадра и применимость карты. При возвращении ошибки продолжайте диагностическую последовательность. Калькулятор не выбирает очиститель, не назначает дроссель или ЭБУ и не разрешает дорожное испытание.
Когда после P1545 нужна адаптация нуля дросселя?
В карте адаптация нуля предусмотрена после замены ЭДП, замены контроллера или сброса ЭБУ с инициализацией. Обычная очистка кодов отличается от инициализации. Для описанной системы на стоящем автомобиле включают зажигание, выжидают 30 с, выключают его и дожидаются отключения главного реле, соблюдая условия применимой процедуры.
Проверьте условия процедуры
Адаптация прерывается при прокрутке двигателя, движении, нажатии педали, температуре двигателя ниже 5 или выше 100 °C и наружного воздуха ниже 5 °C. Не пытайтесь заменить условия многократным нажатием педали или произвольным повторением поворотов ключа.
Учтите другие действия после ЭБУ
Общий раздел инструкции после замены контроллера или сброса с инициализацией требует также адаптацию диагностики пропусков воспламенения. Она отличается от адаптации нуля. Сервисные процедуры выполняют по документации, а не ради заполнения формы на странице.
Как разбирать P1545, который появляется непостоянно?
Сохраните обстоятельства и весь выполненный путь проверки. Повторное чтение старой записи не равно новому появлению после устранения дефекта и контроля. Один спокойный кадр с совпавшими положениями не исключает событие в другом режиме. Полезны исходные данные, осмотр соединений и результаты проверки именно тех цепей, которые указаны в применимой схеме.
Разделите чтение и повторную регистрацию
Запишите, когда получен исходный отчёт, какие неисправности устранены, выполнялась ли очистка и какой контроль проведён. Если этап не выполнен, оставьте его незавершённым. Не делайте вывод о повторении по двум одинаковым снимкам памяти.
Передайте уже имеющиеся материалы
Сохраните кадры с заданным и фактическим положением, паспорт ЭБУ и заключение специалиста. Не воспроизводите опасную потерю тяги и не шевелите разъёмы работающей системы ради видео. Новые пуски и поездки для расчёта не нужны.
Как подтвердить устранение P1545 после ремонта?
После устранения обнаруженного дефекта выполняют предусмотренный контроль. Заводская карта завершает ремонт пуском, сбросом кодов и проверкой отсутствия неисправности. После замены либо инициализации учитывают необходимые адаптации. Итоговый отчёт должен связывать исходное проявление, найденную причину, выполненную работу и результат, а не только содержать строку о новой детали.
Проверьте затронутые этапы
Сохраните результаты ремонта разъёма, механики или проводки, если они выполнялись. При замене узла запишите применимость детали и процедуру после установки. Отсутствие ошибки сразу после очистки не заменяет результат контроля.
Приложите расчёт без готового диагноза
Лист сравнения показаний передают вместе с исходным кадром и диагностическим заключением. Он не подтверждает работу ПИД-регулятора, пригодность автомобиля или отсутствие других неисправностей. При возврате P1545 диагностику продолжают по фактической системе.
Использованные технические документы
- АО «АВТОВАЗ». ЭСУД М74 Евро-4, ТИ 3100.25100.12052, 2014 год
- Применимость: физическая страница 5. Карта P1545: печатные страницы 233–234, физические 237–238. После замены ЭБУ или инициализации: печатная страница 5, физическая 9.
- АО «АВТОВАЗ». Руководство по эксплуатации LADA Granta, редакция 27.05.2026
- Печатные страницы 93–94: сигнализатор неисправности, особенности эксплуатации системы впрыска и срочность устранения пропусков. Общие указания не заменяют карту конкретного контроллера.
- НПП «Сканматик». Руководство Сканматик 2
- Раздел 6.2.1, физическая страница 67: применяемость и отдельные диагностические режимы М74. Набор параметров проверяют для выбранной системы.
