Опору меняют при надёжно поддержанном силовом агрегате. Здесь разобрана ранняя конструкция Granta с двумя винтами E14 у боковых подушек. Перед разборкой сверяют исполнение, крепёж и применимость моментов. Для автомата и других конструкций нужен соответствующий порядок.
Силовой агрегат

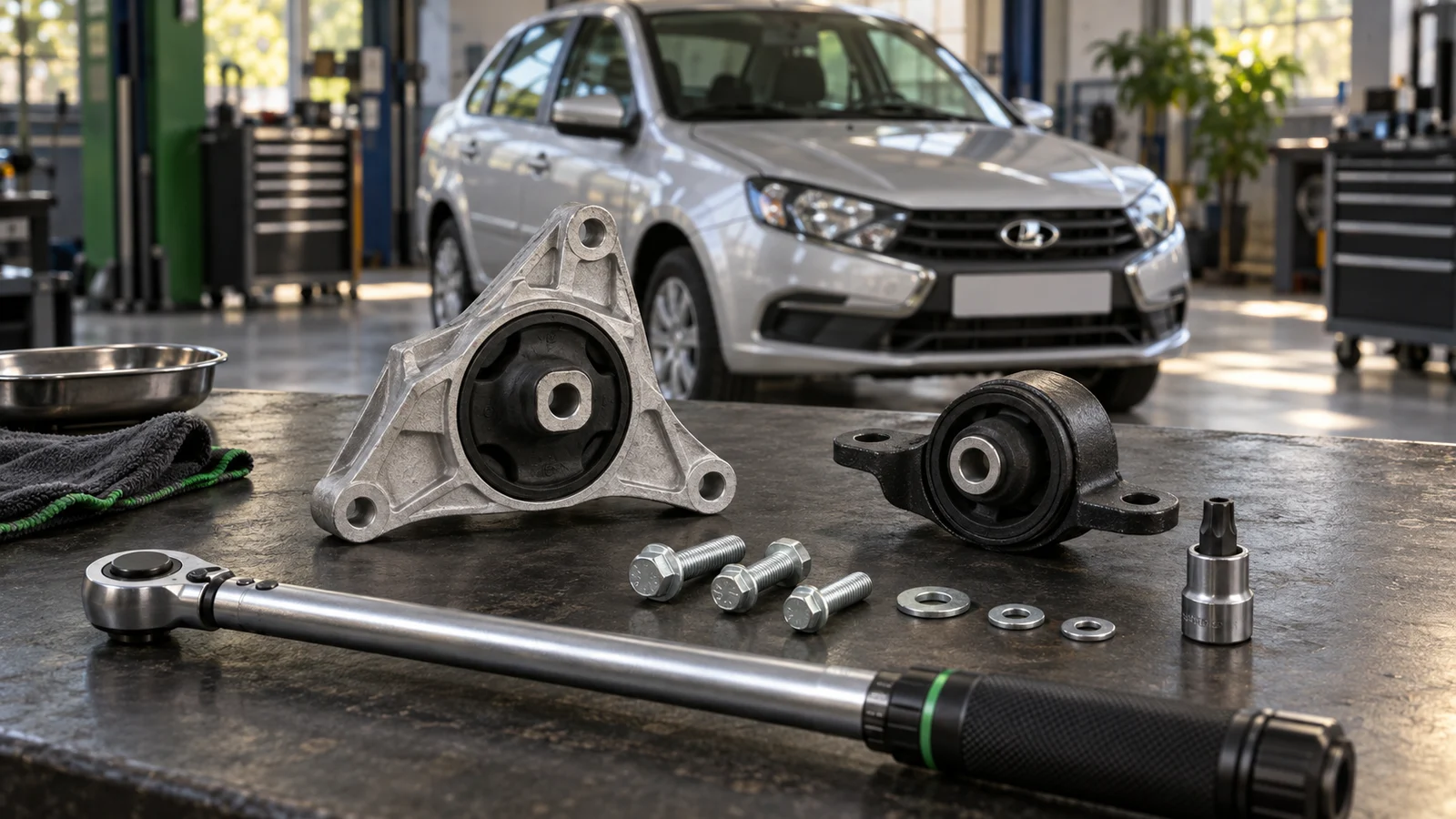

Замена опор двигателя Lada Granta
Для каких Granta подходит описанный порядок?
Ниже приведён порядок для ранней конструкции Granta, показанной в первичном разборе «За рулём»: три опоры, боковые крепления с двумя винтами E14 и задняя подушка на отдельном кронштейне. Перед работой нужно подтвердить совпадение узлов. Это не единая инструкция для всех сочетаний двигателя и коробки. Каталог Granta FL 01.2022 разделяет подвеску агрегата для BVM5/BVR5 и BVA4. BVM5 обозначает механику, BVR5 — робот, BVA4 — четырёхступенчатый автомат.
Сопоставьте установленный узел со схемой
Определите двигатель, коробку и требуемую сторону. Для совпадающего раннего исполнения далее описаны снятие и установка опор. Если крепления или форма кронштейна другие, нужен порядок для этой сборки. Особенно важно это после замены двигателя, коробки или кронштейнов. Количество клапанов само по себе не определяет все детали подвески агрегата.
Подберите именно нужное исполнение
Заказывайте по VIN и фактически установленным узлам. В каталоге 01.2022 левая опора для BVM5/BVR5 указана как 11180-1001045-10, для BVA4 — 11180-1001045-20. Этот пример показывает различия, а не заменяет актуальный подбор. Новая деталь должна соответствовать стороне и сборке. Иллюстрация в статье показывает обобщённые детали и инструмент.
Что проверить перед покупкой новой подушки?
Сначала подтверждают повреждение опоры, затем оценивают её кронштейн и крепление к кузову. Замена исправной подушки не устранит перебои двигателя или касание деформированной защиты. Если опора действительно порвана, остаётся выяснить, не повреждены ли соседние соединения. Перечень заменяемых деталей составляют до разборки, чтобы не оставлять агрегат без надёжного крепления в ожидании запчастей.
Зафиксируйте обнаруженный дефект
Осмотрите резину, её соединение с металлом, втулку и кронштейн. Для выбора объёма ремонта полезна диагностика опор двигателя с проверкой источника стука. Сфотографируйте повреждение и маркировку детали. Если есть трещина кронштейна или повреждённая резьба кузовной точки, одной новой подушки недостаточно.
Подготовьте комплект для своего соединения
Проверьте наличие требуемых болтов, гаек и шайб, а не только самой опоры. Сохраните расположение штатных элементов для сравнения со схемой. Предыдущий ремонт мог оставить неверный крепёж, поэтому старый болт не всегда годится как единственный образец. Требования к одноразовым элементам уточняют по технологии выбранной сборки.
Какие инструменты и условия нужны для замены?
Нужны безопасный доступ снизу, средство устойчивой поддержки силового агрегата, подходящие головки и динамометрический ключ. В показанной ранней конструкции применяются наружный Torx E14, головки на 17 и 19. Эти размеры относятся к разбору, а не гарантируют одинаковый крепёж на любой Granta. Работу начинают на остывшем автомобиле с выключенным зажиганием.
Подготовьте рабочее место
Автомобиль должен быть надёжно зафиксирован от перемещения. Доступ снизу обеспечивают подъёмником или оборудованной смотровой канавой с соблюдением правил площадки. Штатный домкрат не предназначен для удержания машины во время работы под ней. До снятия креплений проверьте устойчивость оборудования и свободный доступ к нужной опоре.
Проверьте инструмент заранее
Головка E14 должна полноценно садиться на крепёж. Обычная шестигранная головка неподходящего размера повреждает наружный Torx. Динамометрический ключ выбирают под диапазон конкретного соединения. Подготовьте освещение, ёмкость для снятого крепежа и камеру или телефон для фотографий деталей. Размер головки не позволяет определить требуемый момент затяжки.
Как поддержать двигатель и коробку перед снятием опоры?
Крепление освобождают только после надёжной поддержки агрегата. В раннем разборе для задней и левой опор предусмотрен регулируемый упор под картером коробки, для правой — под поддоном двигателя. Это описание показанной сборки. Точку контакта и способ распределения нагрузки проверяют для установленного картера и оборудования, а не выбирают случайно по доступному месту.
Примите нагрузку без перекоса
Упор должен устойчиво поддерживать агрегат, чтобы после освобождения крепления он не провалился и не сместился. Поддержка двигателя и удержание самого автомобиля — разные задачи. Не упирайтесь в защиту, сливную пробку, край тонкого поддона или другие случайные точки. Если надёжную поддержку организовать нельзя, крепления оставляют затянутыми и работу переносят в оборудованное место.
Освобождайте одну опору за раз
Не снимайте одновременно все три подушки. Движение агрегата должно оставаться контролируемым, без натяжения проводки, шлангов и выпуска. Высоту упора меняют лишь настолько, насколько требует доступ и совмещение креплений. Поднимать автомобиль через двигатель либо удерживать мотор руками при извлечении болта недопустимо.
| Заменяемая опора | Поддержка в первичном разборе | Обязательное условие |
|---|---|---|
| Задняя | Регулируемый упор под коробкой | Крепления освобождают после принятия нагрузки |
| Левая | Регулируемый упор под коробкой | Совпадение конструкции и безопасная точка контакта |
| Правая | Регулируемый упор под поддоном двигателя | Подтверждённая поддержка без повреждения поддона |
Как снять заднюю опору раннего исполнения?
После установки поддержки под коробку освобождают заднюю подушку, сохраняя её кронштейн, если он исправен. В показанной конструкции снимаются болт соединения с кронштейном и две кузовные гайки. Разборка кронштейна коробки — отдельная операция, она не нужна автоматически при замене только подушки.
Освободите соединение с кронштейном
Головкой на 19 выверните и извлеките болт, не допуская смещения агрегата. Разложите снятые элементы так, чтобы не перепутать их с другим креплением.
Снимите крепление к кузову
Ключом на 17 отверните две гайки и снимите опору. Осмотрите шпильки и посадочные поверхности. При повреждении резьбы сборку не продолжают притягиванием гайки с усилием.
Как правильно установить заднюю подушку?
У показанной ранней опоры высокая лапка обращена вправо по ходу автомобиля. Выступ кронштейна должен попасть между двумя выступами внутренней обоймы подушки. Эта ориентация проверена по фото первичного разбора. Для иного исполнения её нельзя назначать по внешнему сходству.
Проверьте ориентацию до затяжки
Поставьте опору и наживите штатный крепёж. Убедитесь, что выступы совмещены и деталь прилегает правильно. Болт не должен исправлять перекос насильственным стягиванием.
Затяните соответствующие соединения
Для болта и кузовных гаек применяют свои моменты из подходящей документации. После закрепления плавно снимите нагрузку с упора. Убедитесь, что агрегат удерживается опорами и соседние соединения не натянуты.
Как заменить левую опору в показанной конструкции?
Нужен доступ со стороны коробки передач. Левая подушка крепится к кронштейну двумя винтами E14, к лонжерону — болтом и двумя гайками. Кронштейн коробки остаётся на месте, если не требует ремонта. Порядок ниже относится именно к такому креплению.
Снимите опору при поддержанной коробке
Снимите левый грязезащитный щиток. Установите предусмотренную поддержку под коробку. Выверните два винта E14, затем кузовной болт и две гайки ключом на 17. Снимите подушку.
Установите соответствующую левую деталь
Сборка выполняется в обратном порядке. Совместите крепления без перекоса, затяните нужным моментом и плавно снимите нагрузку с упора. Верните щиток и проверьте отсутствие касаний.
Как заменить правую опору раннего исполнения?
Правая подушка расположена со стороны двигателя. Для показанного исполнения предусмотрены две гайки и кузовной болт, а также два винта E14 к кронштейну. Правая и левая опоры не взаимозаменяемы, несмотря на сходство. Поддержка должна соответствовать двигателю и его поддону.
Освободите правую опору
Снимите правый грязезащитный щиток и надёжно поддержите двигатель. Ключом на 17 отверните кузовной болт и две гайки. Контролируемо немного опустите агрегат на упоре, затем выверните два винта E14 и снимите опору.
Соберите крепление в обратном порядке
Поставьте соответствующую правую подушку, совместите соединения и выполните затяжку по применимой документации. Плавно снимите нагрузку с упора и затем уберите его. Проверьте положение агрегата и верните снятый щиток.
Какими моментами затягивать крепёж опор?
Для рассмотренного раннего узла «За рулём» указывает 42–51 Н·м для винтов боковой опоры к кронштейну и 32–52 Н·м для её гаек и болта крепления к кузову. Задний болт опоры к кронштейну имеет другой диапазон — 61–98 Н·м. В таблице «АвтоРесурс» LADA 2190 для кузовной гайки задней опоры указано 33–51 Н·м. Нормы относятся к названным соединениям и своим изданиям.
Не путайте опору с её кронштейном
Винт E14 соединяет боковую подушку с кронштейном. Болт крепления самого кронштейна к двигателю — другое соединение. В таблице «АвтоРесурс» верхний и нижний болты правого кронштейна имеют отдельные нормы. Размер головки и похожее название не позволяют переносить момент. Если сам кронштейн снимали, проверяют именно его крепления.
Подтвердите применимость перед затяжкой
Сверьте исполнение, назначение крепежа и актуальную технологию для машины. Диапазоны из разных изданий не усредняют и не выбирают по удобству. Для BVA4, изменённых кронштейнов и более поздних конструкций таблица ниже не объявлена универсальной. Затяжку выполняют динамометрическим ключом, а не оценкой усилия рукой.
| Соединение | Н·м | Источник и ограничение |
|---|---|---|
| Боковая опора к кронштейну, винты E14 | 42–51 | «За рулём», показанная конструкция |
| Правая/левая опора к кузову, гайки и болт | 32–52 | «За рулём», показанная конструкция |
| Задняя опора к кронштейну, центральный болт | 61–98 | «За рулём», показанная конструкция |
| Задняя опора к кузову, гайка шпильки | 33–51 | «АвтоРесурс», таблица LADA 2190 |
Нужно ли менять болты, гайки и шайбы?
Повреждённый крепёж заменяют соответствующим, а требования к обязательной замене отдельных элементов берут из применимой технологии. Ни внешний вид новой подушки, ни старый заказ-наряд не подтверждают правильность установленного болта. Значение имеют резьба, длина, исполнение и комплект шайб. При сорванной кузовной шпильке вопрос уже касается восстановления крепления автомобиля.
Осмотрите снятые элементы
Проверьте резьбу, головку, коррозионное повреждение и состояние шайб. Болт с повреждённой головкой нельзя считать пригодным только потому, что его удалось отвернуть. Крепёж неизвестного класса или неверной длины не заменяет каталожную позицию. Снятые элементы удобно сравнивать со схемой, сохраняя принадлежность к каждой точке.
Начните резьбу без усилия
Наживляйте соединение вручную при правильно совмещённых отверстиях. Если болт идёт с перекосом, сначала восстановите совмещение и проверьте резьбу. Удлинитель и ударный инструмент не должны служить способом исправить положение агрегата. Смазку или фиксатор резьбы применяют только там, где это предусмотрено технологией, поскольку они меняют условия затяжки.
Когда требуется менять кронштейн, а не только подушку?
Трещина, деформация, повреждённое отверстие или резьба кронштейна требуют отдельного ремонта. В заводском каталоге подушка и кронштейн являются разными деталями. Замена резины не устраняет дефект металла. Если крепёж не совпадает с новой опорой, сначала исключают неверный подбор и последствия предыдущего ремонта, а не подгоняют отверстия.
Осмотрите соединение до установки
Проверьте зоны возле отверстий, плоскости прилегания и место контакта втулки. Удар снизу способен повредить соседние элементы, поэтому оценивают не только резину. Трещину или сильно разбитое отверстие не скрывают затяжкой. Осмотрите и кузовную точку крепления, если агрегат до ремонта сместился.
Отделите дополнительные работы
Снятие кронштейна может потребовать другого крепежа, доступа и моментов, чем замена подушки. В приведённой последовательности исправный кронштейн сохраняется. Если его меняют, применяют процедуру для конкретного двигателя или коробки. Нельзя переносить момент центрального заднего болта на все болты кронштейна к картеру.
Нужно ли опускать двигатель перед окончательной затяжкой?
Положение агрегата должно соответствовать процедуре установленного узла. Нельзя назначать всем Granta общий приём «ослабить всё и опустить мотор под собственным весом». В показанном разборе небольшое опускание двигателя на упоре связано с доступом к правым винтам E14. Это не указание оставить все три опоры ослабленными одновременно.
Сохраняйте контроль положения
До удаления поддержки опора должна быть правильно установлена и закреплена по применимой последовательности. Отверстия совмещают контролируемым изменением высоты, не притягивая перекос силой болта. Следите за проводкой, шлангами и выпуском. Если положение явно нарушено, найдите причину до завершения сборки.
Не назначайте дополнительную регулировку наугад
Добавление шайб под кузовную площадку, расточка отверстий или переворот детали меняют геометрию. Они не являются штатной настройкой мягкости подушки. Если после снятия нагрузки появляется сильный перекос, перепроверьте номер, ориентацию, кронштейн и крепёж. Для иной сборки нужен её порядок установки, а не универсальный совет из чужого ремонта.
Что проверить сразу после замены?
Сначала выполняют осмотр завершённой сборки, затем проверяют обычные режимы работы. Необходимо убедиться, что упоры и инструмент убраны, щитки возвращены, а провода, шланги и выпуск не оказались натянутыми. Отсутствие стука не заменяет проверку затяжки и правильности подбора. Новая течь или контакт металла после ремонта требуют остановки проверки и устранения причины.
Проверьте сборку до пуска
Сверьте установленную опору, ориентацию и комплект крепления. Осмотрите оставшиеся подушки и кронштейны, убедитесь в отсутствии явного смещения агрегата. Защита и щитки должны быть закреплены без касания двигателя и коробки. Если затяжка какого-либо соединения не подтверждена, сначала завершите эту работу.
Сравните исходный симптом в обычных режимах
После исправной сборки оцените пуск, остановку двигателя, холостой ход и обычное трогание. Не устраивайте испытание газом при удержании машины тормозом в D или R. Если исходный удар устранён и новых контактов нет, результат подтверждается вместе с осмотром. При сильном новом стуке дальнейшую поездку откладывают до выяснения причины.
| Проверка | Признак правильной сборки | Если обнаружена проблема |
|---|---|---|
| Подбор и ориентация | Исполнение совпадает, соединения без перекоса | Проверить номер, сторону и кронштейн |
| Крепёж | Комплект и затяжка соответствуют узлу | Завершить сборку до пуска |
| Соседние детали | Нет натяжения и нового контакта | Устранить причину касания |
| Обычные режимы | Исходный удар исчез, нового стука нет | Перепроверить ремонт и источник симптома |
Почему новая опора не убрала вибрацию?
Причина могла находиться в двигателе, выпуске или другой опоре. Возможны также неподходящее исполнение, перекос установки и дефект новой детали. Постоянную сильную дрожь после ремонта нельзя автоматически считать обязательной приработкой. Важнее сравнить, что изменилось, и проверить выполненную сборку, сохранив номера установленных деталей.
Проверьте результат конкретной замены
Если новая дрожь появилась сразу после работ, начните с номера подушки, стороны, ориентации и положения агрегата. Проверьте крепления и следы касания. Если ощущение полностью прежнее, вернитесь к диагностике исходной причины. Затягивание крепежа сверх нормы не исправляет неверную деталь и не является способом убрать вибрацию.
Сохраните сведения о ремонте
Запишите номер опоры и перечень заменённых элементов, сохраните заказ-наряд и фотографии обнаруженного дефекта. Это помогает повторной проверке без догадок. Если мотор работает неровно, диагностируют его отдельно. Исправная подушка уменьшает передачу колебаний, но не устраняет пропуски воспламенения и не выравнивает работу цилиндров.
Использованные технические документы
- «За рулём». Ремонт Lada Granta, разделы 85 и 286
- Первичный разбор ранней конструкции: снятие и установка трёх опор, положение задней подушки. Таблица моментов ответственных соединений. Порядок и диапазоны применяют после подтверждения совпадения узлов.
- «АвтоРесурс». LADA Granta / ВАЗ 2190 с 2011 года, сервисные данные
- Таблица на печатной странице 200. Гайка крепления задней опоры к кузову — 33–51 Н·м. Отдельные строки для креплений кронштейнов показывают, почему их нельзя путать с винтами подушки. Нормы не объявлены общими для всех поздних Granta.
- LADA Granta FL. Каталог, актуальность 01.2022
- Группы 101110, 101210, 101310 и 101410. Раздельные позиции опор и кронштейнов, отличия левой опоры BVM5/BVR5 и BVA4. Каталог помогает проверить исполнение, но не заменяет применимую технологию ремонта.
