Опоры проверяют по состоянию резины, креплений и положению силового агрегата. Один стук или вибрация ещё не определяют неисправную подушку. Ниже — порядок диагностики и подбора для Granta с разными коробками передач.
Силовой агрегат

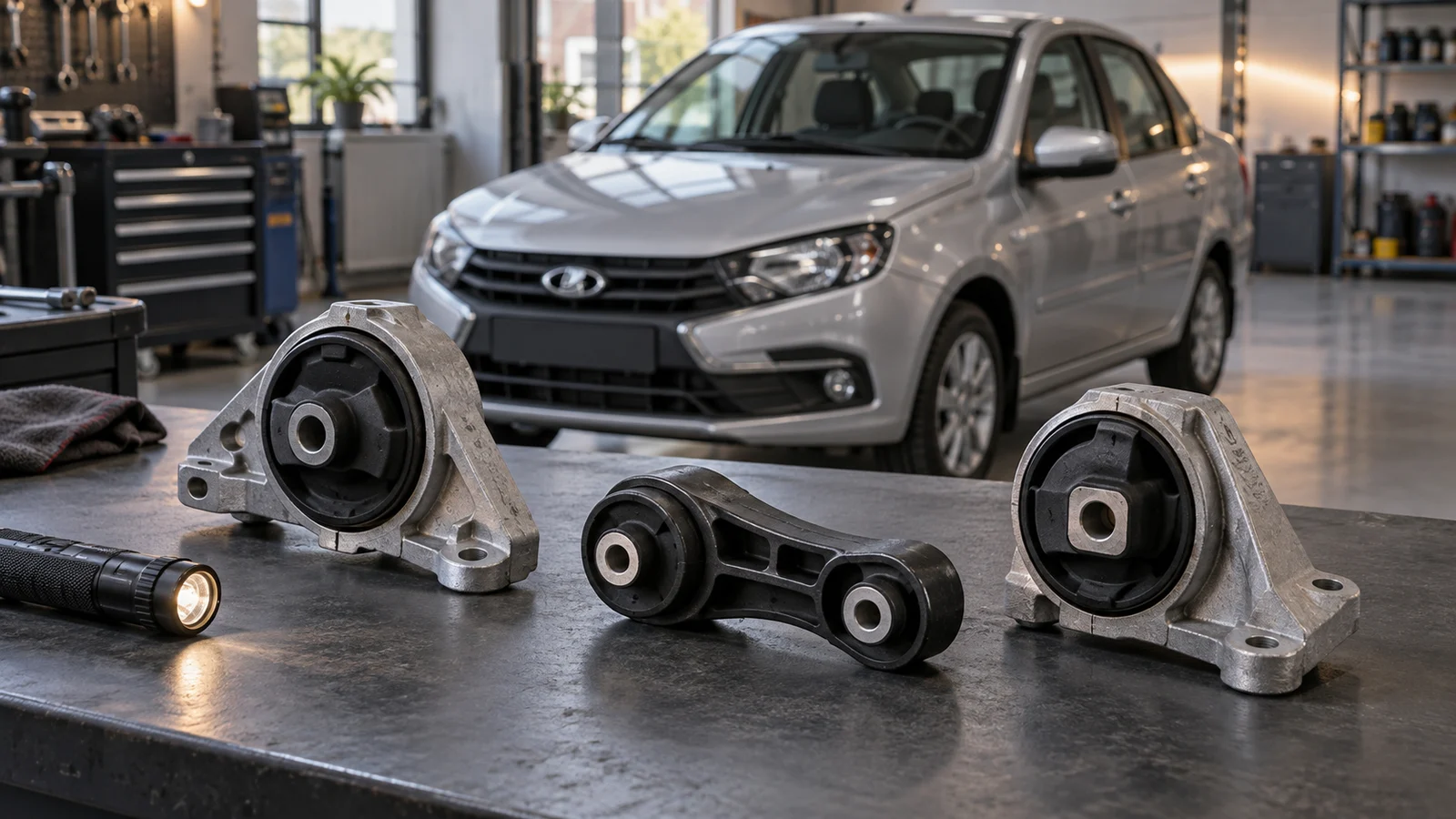

Опоры двигателя Lada Granta
Сколько опор у Granta и где они стоят?
В рассмотренных заводских схемах Granta FL силовой агрегат удерживают три опоры: правая, левая и задняя. Подушки, как их часто называют, соединяют двигатель и коробку с кузовом через упругие элементы. Правую и левую стороны определяют по направлению движения автомобиля, а не по положению человека перед открытым капотом. Номер детали зависит от исполнения агрегата.
Найдите каждую опору по её соединениям
Правая опора находится со стороны привода ГРМ и соединяется с кронштейном двигателя. Левая расположена со стороны коробки передач. Задняя связана с коробкой через отдельный кронштейн. Если доступ закрыт щитком или защитой, расположение сначала уточняют по схеме нужной комплектации, а не на ощупь рядом с работающими механизмами.
Различайте подушку и кронштейн
Резинометаллическая опора и металлический кронштейн — отдельные позиции каталога. Трещина кронштейна, повреждённая резьба и неисправный крепёж требуют отдельного ремонта. Покупка новой подушки сама по себе не восстанавливает сломанную точку крепления. На иллюстрации показаны обобщённые снятые детали, она не служит образцом для заказа по внешнему виду.
| Опора | Основное соединение | Что уточнить перед заказом |
|---|---|---|
| Правая | Кронштейн двигателя со стороны ГРМ | Двигатель, номер опоры и кронштейна |
| Левая | Кронштейн коробки передач | Тип КПП и исполнение опоры |
| Задняя | Кронштейн коробки, крепление к кузову | Номер узла, геометрия и ориентация |
Какие признаки указывают на повреждение опоры?
Повод проверить опоры — новый стук при пуске или остановке двигателя, удар при смене тяги, усилившаяся передача вибрации на кузов. Эти ощущения не определяют неисправную подушку однозначно. Существенное подтверждение — разрыв резины, отделение её от металла либо потеря правильного положения агрегата. В первичном разборе Granta «За рулём» разрыв и отслоение прямо названы причинами замены.
Опишите условия появления симптома
Запишите, возникает ли стук на холодном пуске, при обычном трогании, отпускании газа или на неровностях. Уточните, появились ли ощущения после ремонта, удара снизу или течи масла. Такая последовательность помогает выбрать место осмотра. Для записи симптомов достаточно уже наблюдавшихся случаев, специально провоцировать удары не требуется.
Ищите физическое повреждение
При заглушённом двигателе осмотрите доступные опоры с фонарём. Проверьте соединение резины с металлическими частями, положение внутренней втулки, состояние кронштейнов и мест крепления к кузову. Сильная вибрация без обнаруженного дефекта остаётся поводом для диагностики, а не основанием менять три детали вслепую.
Как отличить плохую опору от неровной работы двигателя?
Опора ограничивает перемещение агрегата и уменьшает передачу его колебаний на кузов. Она не устраняет пропуски воспламенения и не выравнивает работу цилиндров. Если вместе с дрожью появились нестабильные обороты, перебои выхлопа или ошибка двигателя, сначала проверяют работу мотора. Исправные опоры также способны передавать часть вибрации, поэтому абсолютная неподвижность кузова не является нормой для всех Granta.
Проверьте, что именно изменилось
Сравните ровность работы двигателя и ощущение вибрации в салоне. Плавающие обороты и явные перебои требуют проверки причин вибрации на холостом ходу. При ровной работе и новой сильной дрожи больше внимания уделяют опорам, их креплению и контактам агрегата с соседними деталями. Обе неисправности могут присутствовать одновременно.
Не подменяйте диагностику настройкой
Подъём оборотов, отключение ошибок или установка жёсткой подушки могут изменить ощущения, но не подтверждают исправность двигателя. В сервисе сопоставляют осмотр опор с данными диагностики и работой цилиндров. Ошибка пропусков воспламенения не превращается в неисправность подушки только потому, что кузов заметно трясёт.
Стук при трогании всегда означает заднюю подушку?
Нет. Заднюю опору стоит осмотреть, но удар при трогании может возникнуть из-за других креплений, контакта выпуска, неисправностей привода или сцепления. По одному месту, где звук слышен в салоне, источник не определяют. Колебания проходят через кузов, и воспринимаемая сторона стука может отличаться от места повреждения.
Сопоставьте звук с движением
Разделите одиночный удар при смене тяги, дрожь во время включения сцепления и повторяющийся шум при движении. Передайте эти наблюдения мастеру вместе с типом коробки. Опоры осматривают все, уделяя внимание кронштейнам и следам касания. Назначать заднюю подушку виновником только по распространённому описанию в интернете преждевременно.
Проверьте соседние узлы
Осмотрите крепления выпуска, его подвесы, защиту двигателя и доступные соединения привода. Если стук сопровождается рывками сцепления, диагностируют и этот узел. Опора может усиливать удар от другой неисправности. После её замены исходная причина иногда остаётся, поэтому проверку не заканчивают на первой подозрительной резиновой детали.
| Наблюдение | Что проверить в первую очередь | Чего симптом не доказывает |
|---|---|---|
| Дрожь и перебои работы мотора | Работу цилиндров, ошибки, затем опоры | Что виновата только подушка |
| Удар при пуске или смене тяги | Все опоры, кронштейны, следы касания | Что обязательно нужна задняя опора |
| Дребезг на неровностях | Крепления выпуска и защиты, опоры | Что звук идёт из места, где его слышно |
| Новая вибрация сразу после ремонта | Подбор, установка, положение агрегата | Что достаточно ждать приработки |
Можно ли проверить опоры самостоятельно без снятия?
Можно выполнить первичный осмотр доступных частей на заглушённом и остывшем автомобиле. Для проверки скрытых опор и креплений снизу нужен безопасный доступ. Статический осмотр выявляет явные повреждения, но не исключает все причины вибрации. Оценку под рабочей нагрузкой выполняют в сервисе с подходящим оборудованием и безопасной процедурой.
Подготовьте автомобиль к осмотру
Поставьте машину на ровную площадку, зафиксируйте от перемещения и выключите зажигание. Пользуйтесь фонарём и зеркалом, не тянитесь к горячему выпуску. Под автомобиль, удерживаемый только домкратом, не залезают. Если нужное место не видно, лучше оставить его для осмотра на подъёмнике, чем снимать крепления без поддержки агрегата.
Ограничьтесь наблюдением
Не ослабляйте болты для проверки люфта, не раскачивайте мотор трубой за случайные точки и не подставляйте руки к ремням при работающем двигателе. Проверка с газом при удержании машины тормозом, особенно в D или R, не подходит для самостоятельной диагностики. Небольшое упругое перемещение само по себе ещё не означает разрыв.
Какие повреждения резины требуют замены?
Разрыв рабочего резинового элемента и его отслоение от металлических частей — основания для замены опоры. Поверхностная риска, след формы или конструктивная полость не равны сквозному разрыву. При неясном состоянии важно определить, сохраняется ли соединение и правильная геометрия под нагрузкой. Универсальной допустимой глубины трещины для всех подушек Granta в рассмотренных источниках нет.
Оцените место дефекта
Осмотрите не только видимую наружную поверхность, но и границы соединения с металлом. Разошедшийся стык, вырванная втулка или следы удара металлических частей требуют внимания. Фото крупным планом помогает зафиксировать дефект, но не показывает скрытую сторону опоры. Окончательное решение принимают после осмотра всех доступных частей опоры.
Исключите временные способы ремонта
Клей, герметик, проволока или дополнительная прокладка не восстанавливают расчётную упругость и прочность повреждённой опоры. Нельзя убирать вибрацию, зажимая рабочие пустоты случайными вставками. Если разрушение подтверждено, подбирают соответствующий узел и устраняют причину повреждения, включая течь или неправильное крепление.
Как понять, что опора просела?
О просадке судят по изменению положения агрегата и состоянию конкретной опоры, а не по произвольному расстоянию до кузова. Подозрительны новый контакт металлических частей, перекос втулки, смещение двигателя и следы касания выпуска или защиты. Сравнивать разные машины только по высоте подушки недостаточно: комплектация и исполнение детали могут отличаться.
Проверьте положение и следы контакта
Обратите внимание на натянутые шланги, необычное положение выпуска, свежие потёртости на защите и кронштейнах. Каждый такой признак нужно связать с причиной. Например, защита может оказаться деформированной после удара при исправных опорах. Наличие касания подтверждает проблему с зазором, но ещё не называет повреждённую деталь.
Уточните условия сравнения
В сервисе проверяют опору в её установленном положении и при предусмотренной поддержке агрегата. Снятая разгруженная деталь может выглядеть иначе. Без заводского критерия для соответствующего исполнения не назначают норму в миллиметрах и не регулируют положение двигателя добавлением шайб к кузовному креплению.
Почему выбор зависит от коробки передач?
Заводской каталог Granta FL с актуальностью 01.2022 содержит отдельные группы подвески двигателя для BVM5/BVR5 и BVA4. Это обозначения механической, роботизированной и четырёхступенчатой автоматической коробок. Даже левая опора указана в разных исполнениях. Приведённые ниже номера — пример из этого издания, а не универсальный подбор для любого года выпуска.
Сверьте группу каталога
В группах 101110 и 101210 для BVM5/BVR5 показана левая опора 11180-1001045-10. В группах 101310 и 101410 для BVA4 указана 11180-1001045-20. Каталог также приводит дополнительные номера. Одинаковое начало артикула или похожая форма не отменяют различий окончания и применимости.
Подтвердите деталь для своей машины
При заказе передайте VIN, год выпуска, обозначение двигателя, тип коробки и требуемую сторону. Уточните актуальные замены номера по каталогу для автомобиля. Если двигатель или коробку меняли, учитывают фактически установленную сборку. Номер из старого издания помогает обнаружить различие, но не заменяет актуальную проверку применимости.
| Группы каталога | КПП в заголовке | Левая опора / дополнительный номер |
|---|---|---|
| 101110, 101210 | BVM5, BVR5 | 11180-1001045-10 / 8450100885 |
| 101310, 101410 | BVA4 | 11180-1001045-20 / 8450100886 |
Можно ли поставить левую опору вместо правой?
Нет, сходство внешнего вида не подтверждает взаимозаменяемость. В первичном разборе Granta «За рулём» правая опора описана как похожая на левую, но прямо указано, что они не взаимозаменяемы. В заводском каталоге они также занимают отдельные позиции. Подбор должен учитывать сторону, присоединительные элементы и требуемое исполнение.
Уточните название в заказе
Запись «подушка двигателя Granta» слишком общая. Нужны правая, левая или задняя опора и соответствующий каталожный номер. При получении сравните обозначение на упаковке и детали с заказом. Число клапанов само по себе не позволяет выбрать любую подушку без учёта коробки и конкретной конструкции.
Не подгоняйте несовпадающее крепление
Несовпадение отверстий, ориентации втулки или кронштейна требует повторной проверки подбора. Сверление, расточка отверстий и притягивание неподходящей детали болтами не являются подтверждением совместимости. Снятая старая опора полезна для сравнения, но прежний ремонт мог оставить на машине уже неверное исполнение.
Нужно ли менять сразу все три опоры?
Все три опоры осматривают, но замену всего комплекта назначают по состоянию и применимости, а не автоматически. Подтверждённый дефект одной не доказывает разрушение двух остальных. При этом новая опора не компенсирует сломанный кронштейн или повреждённое крепление соседней. Удобнее сначала составить перечень реальных дефектов, затем согласовать объём ремонта.
Получите отдельное заключение по каждой опоре
Попросите показать разрыв, отслоение, просадку либо повреждение крепления именно у той детали, которую предлагают менять. Для остальных запишите состояние и результат осмотра. Одинаковый возраст трёх подушек полезен как контекст, но не заменяет проверку. Если несколько узлов действительно повреждены, их восстановление входит в один согласованный ремонт.
Учтите причину общего износа
Масло на опорах, сильная неровность работы двигателя, последствия удара или ошибка предыдущей установки требуют устранения своей причины. Иначе замена комплекта может дать лишь временное улучшение. После ремонта оценивают положение агрегата и симптомы в тех же обычных режимах, которые были описаны до обращения в сервис.
Поможет ли усиленная или более жёсткая подушка?
Более жёсткая опора может ограничить перемещение агрегата, но способна сильнее передавать колебания и шум на кузов. Жёсткость — часть настройки подвески силового агрегата, а не простой показатель качества. Общий материал ZF описывает опоры как элементы, одновременно удерживающие двигатель и ограничивающие передачу вибрации. Он не подтверждает установку конкретной продукции ZF на Granta.
Определите цель замены
Если задача — вернуть штатный комфорт, сначала подбирают исправное соответствующее исполнение и проверяют мотор. Спортивная жёсткая вставка меняет характер работы узла. Она не является универсальным лечением дрожи на холостом ходу. Прежде чем покупать такую деталь, уточните её совместимость и ожидаемые изменения у производителя.
Не выбирайте только по виду резины
Цвет, массивность и ощущение твёрдости рукой не доказывают правильную настройку подушки под нагрузкой. Термин «гидроопора» тоже не означает, что любая Granta должна иметь жидкостное демпфирование. Конструкцию подтверждают для выбранной детали. Общие описания активных и гидравлических опор других автомобилей не служат каталогом Granta.
Почему после установки новой опоры вибрация осталась?
Возможны неверное исполнение, ошибка установки, дефект другой опоры или исходная неисправность двигателя и соседних узлов. Иногда меняют исправную деталь по одному ощущению, и причина дрожи остаётся. Новая подушка не должна считаться исправной только из-за упаковки, а постоянную сильную вибрацию не стоит объяснять обязательной «приработкой» без осмотра.
Начните с выполненного ремонта
Сверьте номер новой опоры, сторону, комплект крепления и установленный кронштейн. Попросите проверить ориентацию и положение агрегата по процедуре для конкретной сборки. Например, в показанной ранней конструкции Granta положение задней опоры и взаимное расположение выступов имеют значение. Этот пример не заменяет инструкцию для другого исполнения.
Вернитесь к исходному симптому
Сравните, исчез ли удар, изменились ли обороты и когда появилась новая дрожь. Проверьте оставшиеся опоры, выпуск, защиту и работу цилиндров. Не затягивайте все болты сильнее наугад: для соединений предусмотрены свои моменты и порядок. Если после ремонта возникло новое касание, устранить его должен сервис до дальнейшей обычной эксплуатации.
Можно ли ездить с порванной подушкой двигателя?
Подтверждённое разрушение опоры требует ремонта. При сильном смещении агрегата, металлических ударах, повреждении кронштейна или натяжении соединений дальнейшее движение прекращают и организуют доставку автомобиля в сервис. Без осмотра нельзя назначить безопасный пробег или срок. Лёгкая вибрация с ещё не установленной причиной требует диагностики, но не доказывает, что подушка уже порвана.
Оцените признаки серьёзного повреждения
Если двигатель заметно изменил положение, детали касаются кузова или появилась течь или повреждён шланг, не проверяйте машину повторными троганиями. Не пытайтесь удержать агрегат случайным ремнём или временным подпором для поездки. При сомнении в целости крепления выбирают транспортировку, а не испытание на дороге.
Сообщите сервису наблюдения
Передайте, какая опора повреждена, есть ли фотографии и что предшествовало стуку. Укажите коробку, двигатель и недавние работы. Если причина пока неизвестна, так и сформулируйте заявку: новый удар или вибрация, требуется диагностика. Это точнее, чем заранее требовать замену детали, которую выбрали только по похожему чужому случаю.
Как принять ремонт опор и избежать повторной проблемы?
Результат оценивают по устранению подтверждённого дефекта, правильному подбору и положению агрегата. Исходные удары и ненормальные контакты должны исчезнуть, а новые не появиться. Полное отсутствие любых колебаний для всех режимов не является универсальным критерием. Отдельно проверяют причину повреждения, если это были течь, перекос крепления или неровная работа двигателя.
Проверьте документы и состояние узлов
Сохраните номер установленной детали и заказ-наряд с перечнем заменённых креплений. Попросите показать состояние кронштейнов и оставшихся опор. Моменты затяжки должны соответствовать соединениям своей сборки. Один общий момент для всех болтов не подходит. При приёмке ремонта можно уточнить, по какой технологии устанавливали выбранную опору.
Сравните обычные режимы до и после
После завершения безопасного ремонта сравните пуск, остановку, холостой ход и обычное трогание. Если симптом сохранился, вернитесь с тем же описанием, а не компенсируйте его новой настройкой оборотов. При последующем обслуживании осматривайте доступные опоры и устраняйте загрязнение от течей. Единого обязательного интервала замены для всех Granta рассмотренные документы не задают.
Использованные технические документы
- LADA Granta FL. Каталог, актуальность 01.2022
- Группы подвески двигателя 101110, 101210, 101310 и 101410. Правая, левая и задняя опоры, отдельные кронштейны, различия левой опоры для BVM5/BVR5 и BVA4. Это издание используется для примера различий, актуальный подбор выполняют для конкретной машины.
- «За рулём». Ремонт Lada Granta, раздел 85 «Снятие опор силового агрегата»
- Первичный разбор показанной ранней конструкции. Расположение трёх опор, разрывы и отслоение резины как причины замены, невзаимозаменяемость левой и правой опор, ориентация заднего узла. Порядок разборки не перенесён на все двигатели и коробки.
- ZF Aftermarket. Driveline Components, раздел Engine Mounts
- Общий принцип работы опор: удержание силового агрегата, ограничение перемещений и передачи вибрации. Различия обычных, гидравлических и управляемых конструкций. Материал не подтверждает применимость продукции ZF к Granta.
