Под центральной консолью Granta часто понимают разные детали. Здесь разобрано снятие лицевой накладки панели приборов, которая обрамляет аудиосистему и органы управления отопителем. Порядок с десятью пружинными фиксаторами относится к раннему исполнению из ремонтного руководства. Перед разборкой нужно сопоставить его с установленной накладкой, особенно на автомобилях с другой мультимедийной системой или блоком климата.
Салон и комфорт

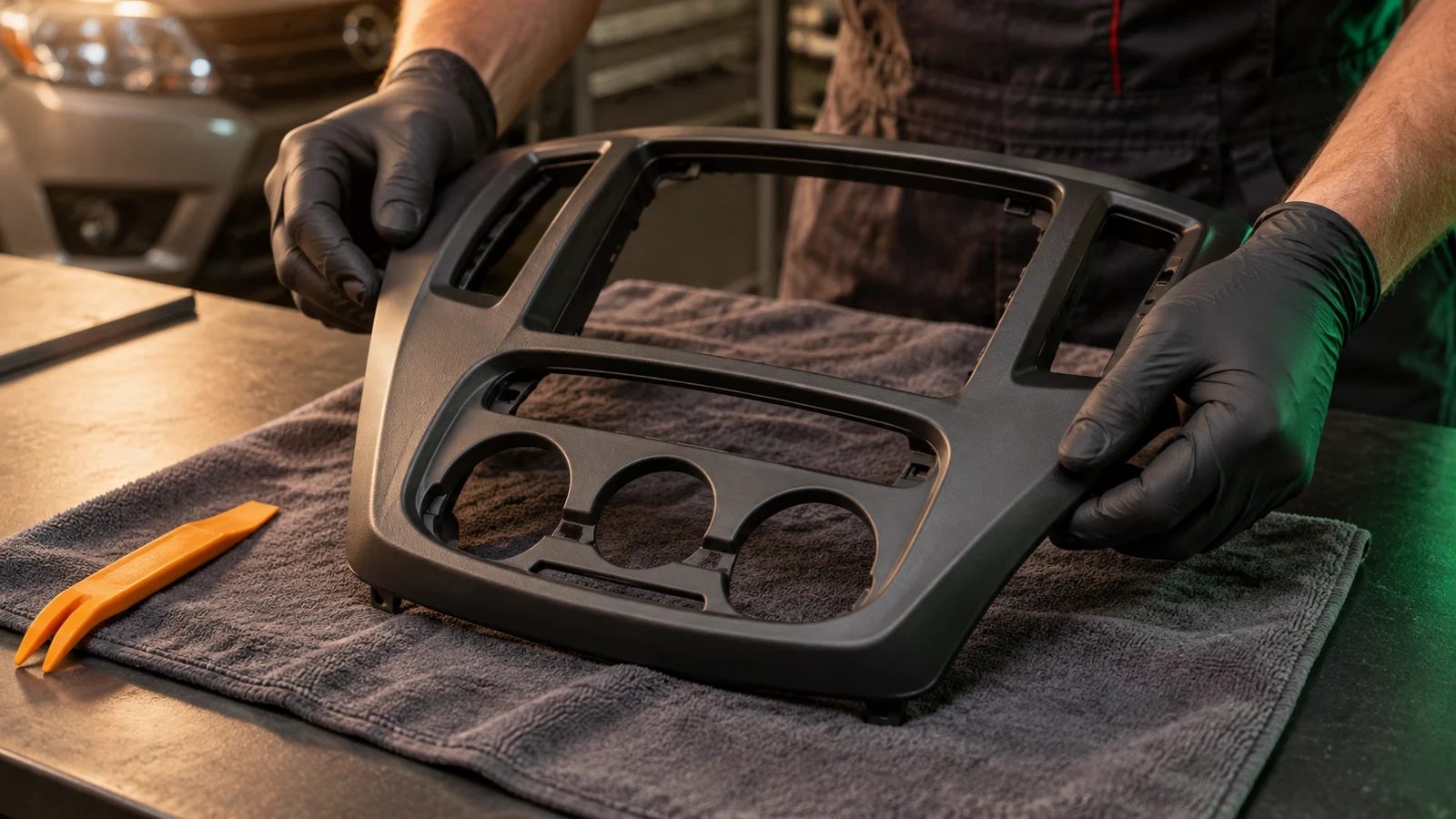

Снятие центральной консоли на Lada Granta
Какую деталь снимают при демонтаже центральной консоли Granta?
В этой инструкции снимают центральную лицевую накладку панели приборов. Она отделяется от основания панели и связана с электрическими разъёмами установленных органов управления. Облицовка тоннеля пола, весь корпус панели, отопитель и пассажирская подушка безопасности относятся к другим работам. Название «центральная консоль» само по себе не определяет нужную процедуру.
Определите границы детали
Посмотрите, где проходит стык накладки с основной панелью. Если задача касается пластика вокруг рычага переключения передач, приведённая последовательность не подходит. Сначала определите наименование детали по каталогу своего исполнения.
Уточните цель доступа
Снимать лицевую накладку имеет смысл для доступа к её выключателям, подсветке и связанным элементам. Если причина — скрип панели и салона, сначала найдите место звука на стоящем автомобиле. Полная разборка без локализации может добавить новые повреждения.
Одинаково ли снимается накладка на ранней Granta и Granta FL?
Универсального порядка для всех Granta нет. Каталог 2012 года показывает несколько накладок и разные варианты аудиопроёма. Руководство 2026 года описывает центральный вещевой ящик, но не устанавливает для современной панели порядок демонтажа. Наличие знакомых ручек или похожего контура ещё не подтверждает совпадение креплений.
Сопоставьте оснащение
Сравните форму накладки, аудиопроём, установленные кнопки и регуляторы с ремонтным руководством. Учитывайте заменённую магнитолу, переходную рамку и прежние доработки. Определяйте процедуру по фактическому узлу, а не только по году в документах.
Найдите схему своего исполнения
Если отличается блок управления, есть экран или иная верхняя часть консоли, до поддевания найдите применимую схему крепления. Не переносите на неё количество фиксаторов ранней накладки и не добавляйте предполагаемые винты.
| Наблюдение | Что уточнить | Дальнейшее действие |
|---|---|---|
| Ранняя накладка с описанными ручками | Совпадение со схемой ремонтного руководства | Использовать проверенную раннюю последовательность |
| Экран, переходная рамка, другой блок управления | Крепления аудиосистемы и самой накладки | Найти порядок для установленного оснащения |
| Пластик вокруг рычага коробки передач | Облицовка тоннеля пола | Применить отдельную процедуру |
| Нужно снять всю панель приборов | Полный состав работ и элементы SRS | Не ограничиваться инструкцией для лицевой накладки |
Что подготовить перед снятием центральной накладки?
Работу выполняют на стоящем автомобиле при выключенном зажигании. До разъединения электрических колодок обесточьте автомобиль по применимой процедуре отключения аккумулятора. Подготовьте инструмент для снятия установленной аудиосистемы, аккуратного освобождения накладки и осмотра креплений. Не используйте экран или тонкие перемычки пластика как опору для рычага.
Зафиксируйте исходное состояние
Сфотографируйте положение ручек, кнопок, зазоров и подключений, которые откроются при разборке. Заранее подготовьте мягкую чистую поверхность для снятой детали. Отдельно отметьте уже существующие трещины, следы клея и нештатные провода.
Защитите отделку
В раннем руководстве для поддевания используется отвёртка. При работе не допускайте контакта острой кромки с видимой поверхностью, применяйте подходящий инструмент для отделки и защиту края. Если деталь держится без понятной причины, не увеличивайте усилие до выяснения крепления.
Что делать с магнитолой или контейнером в аудиопроёме?
Ранняя процедура начинается с извлечения контейнера из пустого аудиопроёма и освобождения двух находящихся в нём колодок проводов аудиосистемы. Это описание контейнера, а не универсальная инструкция по извлечению любой магнитолы. Установленное головное устройство и переходная рамка требуют собственного порядка освобождения.
Освободите соответствующий элемент
Если установлен именно штатный контейнер, аккуратно извлеките его и освободите колодки, которые в нём закреплены. Если проём занят магнитолой, определите её способ фиксации. Не вырывайте устройство вместе с накладкой и не поддевайте стекло дисплея.
Проверьте доработки
Осмотрите доступную часть проёма. Дополнительные саморезы, клеевые соединения или провода предыдущей установки могут удерживать облицовку. Отсоединять неизвестный разъём наугад нельзя. Сначала установите назначение и способ освобождения соединения.
Какие ручки отопителя снимают в раннем исполнении?
В описанной ранней процедуре снимают ручки регуляторов температуры и распределения воздуха, затем ручку рычага рециркуляции. Отдельного снятия ручки скорости вентилятора эта последовательность не требует. Не применяйте её к иному блоку управления только потому, что на нём тоже есть поворотные регуляторы.
Снимите указанные ручки
Сверьте органы управления с применимой схемой. Освобождайте нужные ручки без перекоса и не тяните за окружающую накладку вместо самой ручки. Не продолжайте, если способ посадки установленной детали отличается от показанного в руководстве.
Проверьте доступ после снятия
Уберите снятые ручки в отдельное место и осмотрите оставшиеся элементы. Корпус блока отопителя на этом этапе не демонтируют. Если требуется устранить неисправность направления обдува, дальнейшая работа с механизмом имеет собственные условия доступа.
Как освободить пружинные фиксаторы центральной накладки?
В раннем ремонтном описании накладку удерживают десять пружинных фиксаторов. После освобождения ручек её аккуратно отделяют от панели, преодолевая сопротивление креплений. Это число относится к показанному исполнению. Оно не означает, что у каждой Granta за накладкой отсутствуют другие крепления или следы переделок.
Контролируйте место удержания
Освобождайте край, наблюдая за поведением пластика. Не растягивайте тонкую перемычку и не тяните целиком за одну сторону. Локальное сопротивление в неизвестном месте — повод остановиться и проверить схему, а не доказательство тугой клипсы.
Удерживайте отделённую накладку
Как только край вышел из крепления, поддерживайте деталь рукой. Не допускайте её падения и не отводите на произвольное расстояние. Дальнейший ход ограничен подключёнными проводами. Накладку ещё нельзя считать полностью снятой.
Почему накладка отошла от панели, но не снимается полностью?
Освобождённую от фиксаторов накладку продолжают удерживать электрические подключения. В раннем руководстве её отводят лишь настолько, насколько позволяет длина проводов, затем разъединяют предусмотренные колодки. Если пластик уже свободен, дальнейшее натяжение способно повредить проводку или посадку разъёма.
Найдите оставшиеся соединения
Поддерживая накладку, осмотрите пространство за ней при хорошем освещении. Сопоставьте найденные колодки с кнопками и патронами подсветки. При неудобном доступе улучшите обзор, не пытайтесь вытянуть провод для удобства.
Освободите колодку правильно
Отпускайте фиксатор соединения и удерживайте корпус колодки. Не тяните за жилы, не скручивайте патрон вместе с проводами и не подпирайте неизвестную защёлку отвёрткой. Если разъём не освобождается, проверьте его устройство и наличие дополнительной фиксации.
Какие разъёмы отсоединяют за ранней центральной накладкой?
В проверенной последовательности указаны подключения патронов подсветки регуляторов распределения и температуры воздуха, выключателя обогрева заднего стекла, переключателя скорости вентилятора и выключателя аварийной сигнализации. Колодки аудиосистемы освобождают при работе с контейнером. Для другого оснащения перечень нужно уточнять по установленному узлу.
Проследите последовательность
В раннем описании сначала освобождают подключение подсветки распределителя воздуха, затем обогрев заднего стекла, переключатель вентилятора и подсветку температуры, после этого аварийную сигнализацию. Снимайте накладку окончательно только после освобождения её соединений.
Сохраните различимость подключений
Зафиксируйте, к какому элементу подходит каждая колодка, пока это видно. Не заменяйте проверку назначения догадкой по цвету проводов. Одинаково выглядящие корпуса не подтверждают взаимозаменяемость. Распиновку и контрольные перемычки эта операция не предусматривает.
| Элемент | Что освобождают | Проверка перед сборкой |
|---|---|---|
| Регулятор распределения воздуха | Подключение патрона подсветки | Колодка вернулась к своему патрону |
| Обогрев заднего стекла | Колодку выключателя с фиксатором | Замок соединения удерживает колодку |
| Скорость вентилятора | Колодку переключателя | Подключение без натяга проводов |
| Регулятор температуры | Подключение патрона подсветки | Провод не зажат облицовкой |
| Аварийная сигнализация | Колодку выключателя с фиксатором | Соединение восстановлено и кнопка свободна |
Как осмотреть снятую накладку и подобрать замену креплений?
Осмотрите пластиковые посадочные места и пружинные фиксаторы. Трещина в основании крепления, отсутствующий фиксатор или деформированная опора могут мешать ровной установке. Подбор накладки и крепежа выполняют по каталожному исполнению автомобиля и фактической детали. Общее название товара «для Granta» не подтверждает совместимость.
Проверьте опоры
Сравните крепления снятой накладки с их ответными местами. Удалите из зоны сборки обнаруженный свободный крепёж, установив, откуда он выпал. Не оставляйте повреждённую опору под сильным натягом и не заменяйте исправный фиксатор случайным саморезом.
Уточните применяемость
В каталоге 2012 года встречаются накладки 21900-5326012-00, 21900-5326012-20 и 21900-5326012-30 с разной применяемостью. Это справочная идентификация ранних деталей, а не рекомендация заказать любую из них на FL. Сверьте проёмы, оснащение и маркировку перед покупкой.
Нужно ли снимать блок отопителя или пассажирскую подушку?
Для описанной операции снимают лицевую накладку, а не весь отопитель или панель приборов. Демонтаж подушки безопасности сюда не входит. Заводское руководство требует обращаться к дилеру LADA для диагностики, ремонта и замены элементов этой системы. Нельзя расширять простую работу с облицовкой до вмешательства в SRS по той же инструкции.
Отделите дальнейшую работу
После снятия накладки оцените, доступен ли нужный элемент. Для снятия корпуса блока управления или механических приводов проверьте отдельную последовательность. Не отсоединяйте тяги только ради освобождения лицевого пластика.
Сохраните границу SRS
Не проверяйте цепи подушек перемычками или измерениями в неизвестных разъёмах. Если дальнейший доступ затрагивает систему безопасности, передайте эту часть работы специалисту с документацией на автомобиль. Декоративная накладка не даёт оснований разбирать всю панель.
Как установить центральную накладку обратно без перекоса?
Раннее руководство предусматривает установку в обратной последовательности. До окончательной посадки восстановите предусмотренные подключения, убедитесь, что провода свободно укладываются за деталью, а фиксаторы совпадают с ответными местами. Если накладка не садится ровно, причина должна быть найдена до приложения дополнительного усилия.
Подготовьте посадку
Проверьте корпуса разъёмов, замки, расположение проводов и целость креплений. Накладка не должна прижимать жгут к острой кромке или натягивать его. Сопоставьте положение детали с исходными фотографиями и уберите посторонние предметы из места установки.
Восстановите отделку
Посадите накладку на её крепления и верните снятые ручки и элементы аудиопроёма по их применимому порядку. Проверьте ровность стыков и свободный ход органов управления. Не заклеивайте оставшийся зазор до проверки фиксатора, опоры и укладки проводки.
Что проверить после сборки центральной консоли Granta?
После восстановления питания по процедуре автомобиля проверьте функции, подключения которых разъединяли, и механический ход снятых органов управления. Для раннего исполнения это аварийная сигнализация, вентилятор, обогрев заднего стекла и подсветка регуляторов. Правильная сборка означает сохранение работы устройств, ровную посадку накладки и отсутствие защемлённых проводов.
Проверьте каждую функцию
На стоящем автомобиле проверьте аварийную сигнализацию и режимы вентилятора, затем остальные функции в предусмотренных для них условиях. Убедитесь, что ручки температуры и распределения, а также рычаг рециркуляции перемещаются без нового заедания. Порядок пользования печкой и кондиционером поможет различить рабочие режимы.
Разберите новую неисправность
Если после сборки пропала функция, начните с проверки соответствующего подключения при обесточенном автомобиле. Если появился перекос или дребезг, проверьте крепления и укладку. Не назначайте замену всего блока до проверки соединений, которые только что разъединяли.
| Признак | Начальная проверка | Критерий завершения |
|---|---|---|
| Кнопка или подсветка не работает | Соответствующая колодка и её фиксация | Функция восстановлена в штатных условиях |
| Ручка заедает | Посадка ручки и положение накладки | Нет нового заедания во всём рабочем ходе |
| Появился зазор | Совпадение креплений и укладка жгута | Деталь установлена ровно без прижатого провода |
| Появился дребезг | Фиксаторы, пластиковые опоры, свободный крепёж | Крепления исправны, посторонние детали удалены |
Использованные технические документы
- «За рулём». Ремонт Lada Granta, снятие центральной накладки панели приборов
- Раннее исполнение. Контейнер аудиопроёма, ручки температуры и распределения, ручка рециркуляции, десять пружинных фиксаторов, ограничение хода проводами, разъединение колодок и обратная установка. Процедура не устанавливает крепления всех последующих исполнений.
- Каталог деталей LADA 2190, сентябрь 2012 года
- Группа M191, страницы 318–319. Различает центральную накладку, декоративную накладку и панель приборов в сборе. Показаны варианты 21900-5326012-00, -20 и -30 с разной применяемостью. Количество пружин в группе панели не является числом фиксаторов одной накладки.
- LADA Granta. Руководство по эксплуатации, редакция 27.05.2026
- Разделы о вещевых ящиках и подушках безопасности, печатные страницы 29–30 и 45. Описывает центральный вещевой ящик и границу работ с SRS. Не содержит универсальной инструкции по снятию накладки и не подтверждает перенос ранней схемы креплений на современную панель.
