Снятие всей панели с каркасом отличается от демонтажа комбинации приборов и центральной накладки. Разберём подготовку, освобождение соединений, отделение облицовки и обратную сборку. Порядок основан на ранней конструкции Granta, другое исполнение сверяют по его документации.
Салон и комфорт

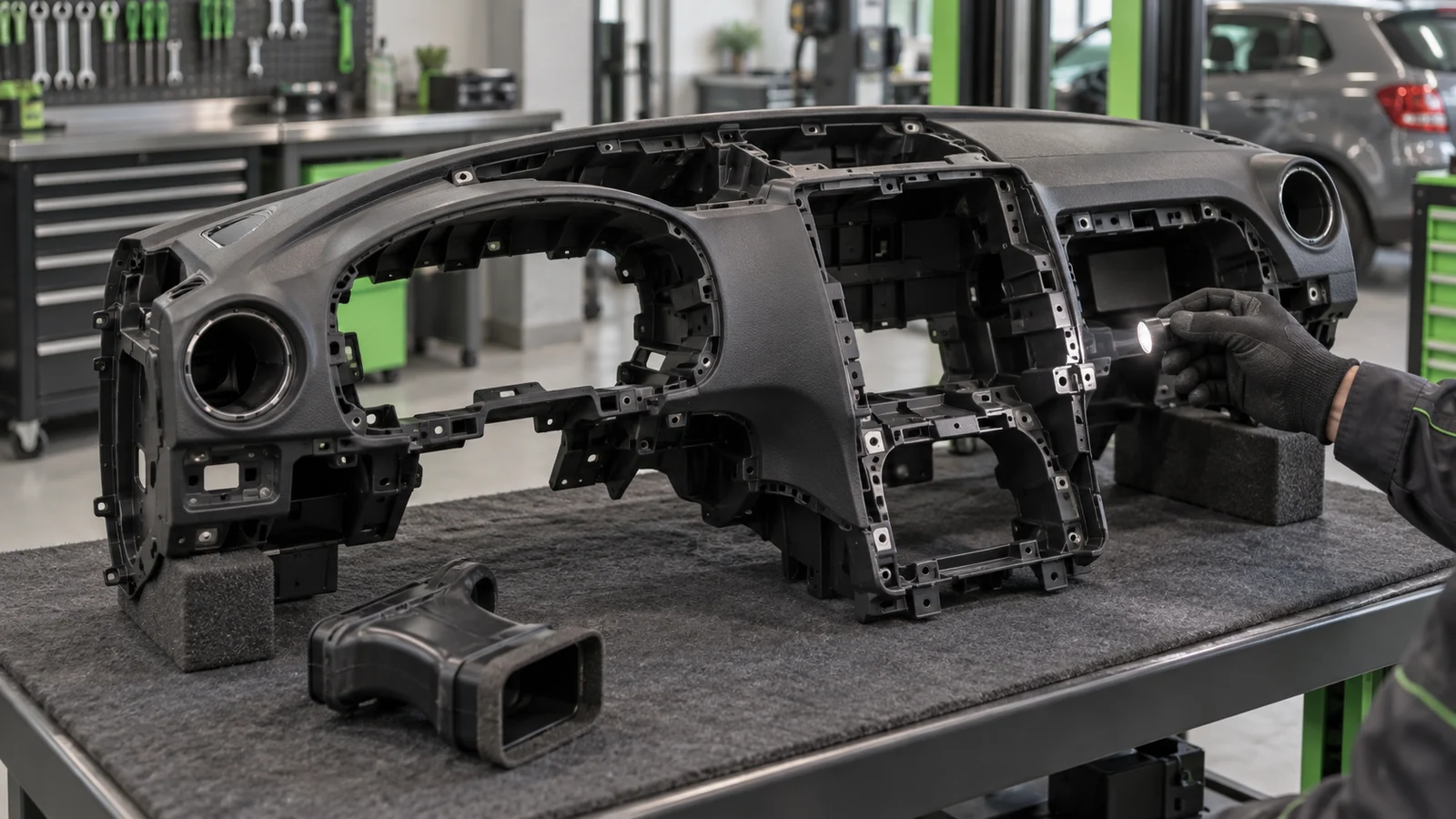

Снятие панели приборов Lada Granta
Что именно снимают: комбинацию приборов, облицовку или всю панель?
Комбинация приборов — небольшой узел с показаниями и сигнализаторами перед водителем. Пластмассовая облицовка формирует наружную поверхность торпедо. Полная панель включает каркас и закреплённые на нём узлы. Для показанной ранней Granta «За рулём» описывает извлечение сборки с отопителем и воздуховодами, после чего отдельно разбирается облицовка. Выбор операции зависит от детали, которую требуется заменить или открыть для ремонта.
Назовите ремонтируемую деталь
До начала работы уточните, что неисправно: комбинация, декоративная поверхность, проводка, крепление или отопитель. Для доступа к магнитоле и отдельным выключателям обычно рассматривают локальную разборку. Снятие всей сборки не должно становиться первым шагом только из-за похожего названия детали.
Зафиксируйте границы разборки
В заказе на ремонт отдельно укажите извлечение сборки, отделение пластмассы и дальнейшую работу с отопителем. Если нужна замена радиатора печки, её операции и проверка герметичности составляют самостоятельную часть ремонта. Эта статья посвящена панели и её обратной установке.
| Цель | Что рассматривают | Что уточнить |
|---|---|---|
| Работа с показаниями и сигнализаторами | Комбинацию приборов | Крепления прибора и его разъём |
| Доступ к устройству в центре панели | Центральную накладку | Оснащение, колодки и фиксаторы |
| Замена пластмассовой оболочки | Облицовку и перенос совместимых узлов | Крепления, воздуховоды и вариант детали |
| Доступ к жгуту или отопителю | Панель с каркасом в нужном объёме | Электрику, колонку и контур отопителя |
Подходит ли этот порядок всем Granta и как выбрать новую панель?
Ни форма панели, ни набор креплений не одинаковы для любого года и оснащения. В заводском каталоге 2012 года группы M190 и M191 различают панель в сборе и панель с воздухопроводом, с несколькими вариантами номеров. Ниже разобраны этапы для ранней конструкции из ремонтного материала. Перед работой на Granta FL, Sport или машине с переделанным салоном необходима документация её исполнения.
Сверьте VIN и оснащение
Проверьте двигатель, год, отопитель, кондиционер и наличие пассажирской подушки безопасности. При подборе сравнивайте полный номер детали, включая окончание. Номер похожей пластмассовой оболочки не подтверждает совместимость с каркасом, воздуховодами и установленными приборами.
Проверьте комплектность до разборки
Уточните, что продавец называет панелью: голую облицовку, деталь с воздухопроводом или большую сборку. Осмотрите точки крепления, посадки приборов, бардачка и воздуховодов. Повреждённые опоры новой детали не исправляют затяжкой на автомобиле.
| Обозначение раннего каталога | Пример номера | Что это означает |
|---|---|---|
| M190, панель приборов в сборе | 21901-5325010-00 | Один из вариантов сборки, не универсальный номер |
| M191, панель с воздухопроводом | 21900-5325011-00 или -20 | Разные применения даже внутри раннего семейства |
| Отдельная центральная накладка | Своё исполнение в группе M191 | Её замена не равна замене всей панели |
Как подготовить машину, аккумулятор и систему подушек безопасности?
Машину устанавливают устойчиво, выключают зажигание и отключают отрицательную клемму аккумулятора перед разъединением электропроводки. Руководство 2026 года запрещает снимать клеммы при включённом зажигании. Пассажирская подушка может находиться внутри панели, поэтому её наличие нужно проверить заранее. Завод направляет ремонт, замену и диагностику подушек к дилеру LADA. Отключение аккумулятора не заменяет специальный порядок работ с этой системой.
Сохраните исходное состояние
До отключения питания запишите имеющиеся неисправности и сфотографируйте зазоры, оснащение, подключение дополнительной электроники. Подготовьте мягкую опору для снятой панели, ёмкости с обозначениями для крепежа и защиту дверного проёма. Случайный общий пакет с винтами усложняет обратную установку.
Согласуйте операции с подушками
Если разборка затрагивает модуль подушки, его проводку или крепления, нужен специалист с документацией конкретной системы. Не подавайте напряжение на её контакты и не проверяйте пиротехнические цепи обычным тестером. Универсального времени ожидания после снятия клеммы здесь нет.
Что снять в салоне перед освобождением основной панели?
Сначала освобождают доступ через отдельные накладки и узлы. Комбинация приборов, центральная накладка и облицовка туннеля — разные детали. В раннем варианте комбинацию выводят из посадки после её крепежа, а разъём освобождают поворотом фиксатора. Центральная накладка остаётся связанной проводами, поэтому её нельзя резко отрывать. Порядок снятия центральной консоли следует выбирать по фактически установленному оборудованию.
Снимите отдельные детали по их креплениям
Для описанной ранней комбинации используются три самореза её накладки и четыре самореза самого прибора. Опустите регулируемую колонку в нижнее положение, освободите крепления и защёлку разъёма. Эти числа не заменяют проверку другой панели или нештатной комбинации.
Освободите центр и туннель
У центральной накладки отсоединяйте колодки только после доступа к их фиксаторам. При снятии туннеля учитывайте рамку чехла рычага, крепления к панели и отопителю, а также доступ к выключателю стояночного тормоза. Снятие облицовки не означает обязательный демонтаж всего тормозного механизма.
Когда нужен слив антифриза и что подготовить в моторном отсеке?
Слив требуется при разъединении жидкостного контура отопителя, которое предусмотрено извлечением описанной сборки. Для снятия одной комбинации приборов это другая, лишняя операция. В раннем порядке освобождают зону фильтра и кожуха отопителя, отсоединяют его шланги и крепление фланца трубок у щита передка. Схему доступа и точки слива нужно сверить по своему двигателю.
Подготовьте жидкостный контур
Дайте двигателю полностью остыть и выполните слив по ремонтной документации машины, собирая жидкость в ёмкость. Горячую пробку бачка не открывайте. Сохраняйте сведения о залитом антифризе, чтобы после ремонта не заполнять контур неизвестной смесью.
Сохраните соединения целыми
Снимайте шланги после освобождения креплений, без рычага на трубках радиатора. Учитывайте крепление фланца и уплотнение прохода через щит передка. Кондиционер требует отдельной проверки доступа: разъединять его трубки по аналогии с охлаждающими шлангами нельзя.
Как освободить рулевую колонку и не перепутать это с полным снятием?
Регулировка колонки вниз для доступа к комбинации и освобождение её крепления от каркаса — разные действия. Если каркас извлекают, колонка не должна удерживать панель. Материал по рулевой колонке описывает отдельный демонтаж с электроусилителем, промежуточным валом и электрическими соединениями. Все операции этого самостоятельного ремонта нельзя автоматически переносить на задачу снятия пластмассовой облицовки.
Выберите нужный объём работ
Сначала сопоставьте выбранный способ снятия панели с документацией рулевого узла. Если достаточно отвода колонки, заранее обеспечьте её поддержку. Нельзя оставлять её висеть на проводах или соединениях, а затем вытягивать панель, используя колонку как упор.
Поручите рулевые соединения специалисту
При необходимости полного снятия важны положение колёс, соединение валов и правильная обратная установка. Сохраняйте предусмотренные метки, если разъединяется отмечаемый узел. Моменты затяжки и операции с подрулевым кабелем берут из документации конкретной конструкции, не из общего списка инструментов.
Как освободить боковые накладки, стойки, бардачок и корректор фар?
Доступ к краям панели получают через съёмные облицовки. В ранней конструкции отдельно освобождают боковые накладки, обивки передних стоек, участки дверных уплотнителей, вещевой ящик и регулятор корректора фар. Эти детали удерживаются разными креплениями. Не тяните всю торпедо из-за того, что одна небольшая облицовка уже отщёлкнулась: соседнее соединение может оставаться закрытым.
Снимайте крепления последовательно
Используйте подходящий инструмент для накладок и защищайте видимые края. Следите, чтобы усилие приходилось рядом с освобождаемым фиксатором. Если деталь сопротивляется в одной точке, сначала проверьте скрытое крепление и положение соседней детали, а не увеличивайте усилие.
Сохраните привод и посадочные места
У корректора фар различайте снятие ручки, освобождение крепления регулятора и извлечение из посадки. Его трубки или проводку не вытягивают за панелью. У бардачка учитывайте фактические ограничители и петли. Снятые клипсы осмотрите перед установкой, повреждённые замените подходящими.
Как разъединить массы и разъёмы, чтобы не потерять подключения?
Перед извлечением сборки составьте карту фактических соединений. Особенно важны точки массы, колодки у монтажного блока, контроллера и педальных узлов. Нештатная сигнализация или магнитола могут добавлять провода, которых нет на заводской схеме. Даже разъёмы с разными формами лучше фотографировать вместе с их расположением. Электрические соединения разъединяют только при подготовленном и отключённом питании.
Пометьте места и маршрут
В показанной ранней конструкции одна точка массы расположена рядом с левым дверным проёмом, ещё две — на правом кронштейне консоли. Фотографируйте наконечники со шпильками и путь жгута. Сохраняйте порядок крепления, маркируйте бирки, не контактные поверхности. Дополнительные провода записывайте отдельно.
Освобождайте фиксаторы, не провода
Поддерживайте корпус колодки и сначала разблокируйте её защёлку или рычаг. Не тяните за пучок и не выламывайте соединение отвёрткой. После освобождения проверьте, что жгут больше не удерживается креплением к каркасу или кузову. Цепи подушек остаются работой специалиста.
Как проверить крепления каркаса и вынуть большую сборку?
Для показанной ранней конструкции освобождают болты левого и правого кронштейнов консоли, два болта крепления каркаса к щиту передка и по два болта боковых креплений слева и справа. В материале для этих болтов используется головка на 13, это размер инструмента, а не момент затяжки. До извлечения освобождают проводку, колонку и соединения отопителя. Большую сборку удобнее переносить вдвоём, контролируя оставшиеся связи.
Сделайте контроль перед перемещением
Сверьте освобождённые места с собственной картой разборки. При сомнении осмотрите каркас фонарём с обеих сторон. Не считайте свободную правую сторону доказательством, что центральные крепления также сняты. Поддерживайте сборку до освобождения последней опоры.
Перенесите без перекоса
Защитите дверной проём, отведите детали, мешающие проходу, и согласуйте движение с помощником. При сопротивлении остановитесь и найдите оставшуюся связь. Ставьте панель на подготовленную опору так, чтобы воздуховоды, разъёмы и выступающие трубки не несли её вес.
Как отделить пластмассовую облицовку от снятого каркаса?
После извлечения сборки её разборка продолжается отдельно. В раннем порядке освобождают крепления облицовки и блока управления отоплением, электрическое соединение прикуривателя, затем закреплённые воздуховоды. Только после этого снимают пластмассовую часть с каркаса. Такая операция полезна при замене повреждённой оболочки, проверке её опор и переносе подходящих узлов на новую деталь.
Разберите по группам соединений
Проверьте крепёж под комбинацией приборов и крышкой монтажного блока, справа на панели, под центральной накладкой, на верхних и нижних опорах. Отдельно освобождают блок управления отоплением и закреплённые воздуховоды. Раскладывайте винты по этим группам и фотографируйте места. Одинаковая головка не означает одинаковую длину.
Проверьте новую облицовку до переноса
Сопоставьте отверстия, крепления воздуховодов, места приборов и бардачка. Не вырезайте отверстие под подушку безопасности и не переделывайте её опоры самостоятельно. Переносите только совместимые детали. Отсутствующая штатная опора не заменяется саморезом в случайном месте.
Как вернуть панель и избежать скрипов после сборки?
Начните с осмотра креплений, клипс, опор и воздуховодов на снятой детали. При установке сначала восстанавливают правильное положение узлов и жгутов, затем закрепляют предусмотренные соединения. Провод не должен оказаться между панелью и её опорой. Уплотнения и воздуховоды должны соединяться без щели. Скрип после разборки требует поиска конкретного контакта, а не добавления случайных винтов.
Соберите по сохранённой карте
Верните узлы и крепёж на исходные места, восстановите массы и фиксаторы колодок. Проверьте, что декоративная деталь садится без натяжения. Моменты силовых креплений, рулевого узла и деталей безопасности уточняйте по документации автомобиля, а не по ощущению усилия.
Проверьте посадку до окончательного закрытия
Осмотрите зазоры, соединения воздушного тракта и свободное движение приводов отопителя. Уберите зажатые провода и убедитесь, что бардачок закрывается без контакта с жгутом. Если скрипит панель или салон, сначала локализуйте место и восстановите штатную опору или фиксатор.
Что проверить после установки перед возвращением машины в эксплуатацию?
Обратная установка завершена после проверки креплений, рулевого управления, электрики и отопления. Если жидкостный контур вскрывался, отдельно проверяют заполнение, холодный уровень и герметичность. Подключают аккумулятор при выключенном зажигании после контроля соединений. При неисправности подушек, рулевого узла или управляющих педальных цепей автомобиль требует диагностики до поездки.
Проверьте функции на стоящей машине
Оцените приборы, подсветку, аварийную сигнализацию, выключатели, вентилятор и направления обдува. Проверьте стоп-сигналы и работу затронутых педальных датчиков предусмотренным способом. Сигнализатор подушек должен проходить штатное самотестирование. Его ошибку не маскируют сбросом без устранения причины.
Закройте механическую и жидкостную проверку
Убедитесь в правильном закреплении колонки и отсутствии вмешательства жгута в педали и рулевые соединения. После прогрева и полного охлаждения проверьте соединения отопителя, если их разъединяли. Новая течь, слабый обдув или неработающая функция требуют возврата к проверке соответствующей группы соединений.
| Группа | Что проверить | Признак незавершённого ремонта |
|---|---|---|
| Каркас и рулевой узел | Крепление и отсутствие вмешательства жгута | Люфт, зажатый провод или неясное соединение |
| Электрооборудование | Приборы, выключатели, массы, стоп-сигналы | Новая ошибка или пропавшая функция |
| Отопление | Обдув, привод заслонок, соединения воздуха | Слабый поток или заедание управления |
| Контур охлаждения, если вскрывался | Холодный уровень и герметичность | Устойчивая потеря жидкости |
| Подушки безопасности | Штатное самотестирование и диагностика при ошибке | Сигнализатор показывает неисправность |
Использованные технические документы
- АВТОВАЗ. Каталог LADA 2190, 09.2012, M190 и M191
- Страницы 316–319: панель в сборе, панель с воздухопроводом, разные применения, отдельные накладки, бардачок и элементы крепления. Схемы ранних исполнений не подтверждают универсальную применимость к Granta FL и Sport.
- АВТОВАЗ. LADA Granta. Руководство по эксплуатации, 27.05.2026
- Печатные страницы 28–30: расположение вариантных подушек, самотестирование и обращение к дилеру для ремонта и диагностики. Страница 123: запрет снятия клемм аккумулятора при включённом зажигании.
- «За рулём». Ремонт Lada Granta. Снятие панели приборов, раздел 273
- Порядок освобождения описанной ранней сборки и отдельная разборка пластмассовой облицовки, различие каркаса, отопителя и воздуховодов. Схема креплений применяется после сверки конструкции.
- «За рулём». Ремонт Lada Granta. Разделы 250, 271, 272 и 196
- Отдельные операции с комбинацией приборов, туннелем, центральной накладкой и рулевой колонкой. Числа креплений приведены только для показанной ранней комбинации, полный демонтаж колонки не назначен для любой локальной разборки.
