Передние стойки Granta заменяют после подтверждения дефекта и подбора совместимой пары. Для описанного штатного узла 2190 ниже разобраны снятие с автомобиля, работа со стяжками пружины, сборка и отдельные моменты затяжки. После разъединения стойки и поворотного кулака проверяют углы установки колёс. При другой конструкции опоры или амортизатора применимость операции и нормы уточняют до разборки.
Ходовая часть и управление

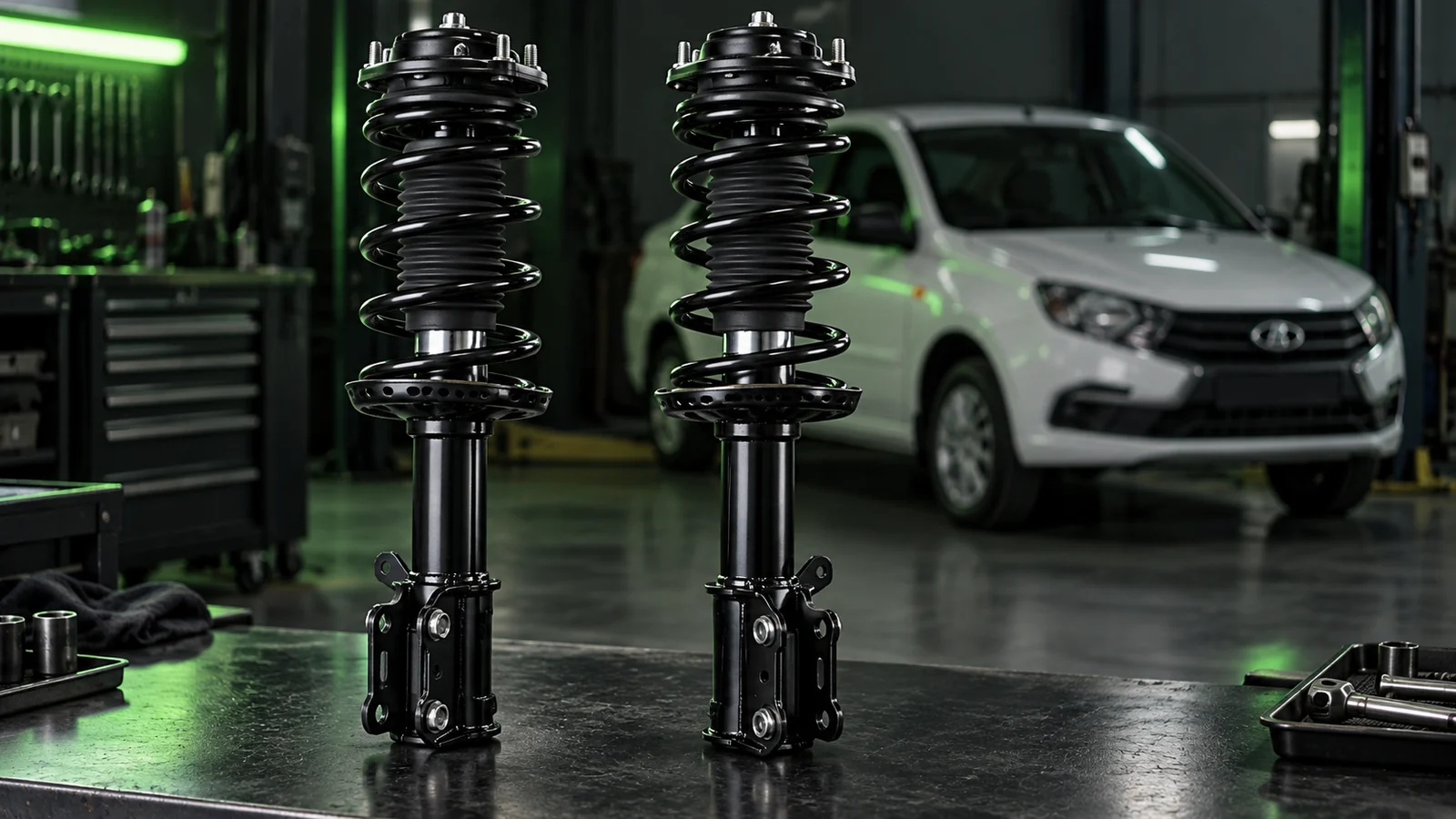

Замена передних стоек на Lada Granta
Когда передние стойки действительно требуют замены?
Замену назначают после проверки амортизатора и соседних деталей. Стук сам по себе не доказывает дефект стойки: звук может исходить от верхней опоры, шаровой, рулевого соединения или крепления. Начните с жалобы, осмотра и оценки работы подвески, затем определите объём ремонта.
Запишите проявление
Укажите, когда слышен звук и менялось ли поведение автомобиля. Эти сведения помогают воспроизвести жалобу, но не заменяют осмотр.
Проверьте узел целиком
Осмотрите стойку, опору, пружину и защиту штока. Оцените обнаруженные следы жидкости и повреждения вместе с работой амортизатора.
Подтвердите причину
Если осмотр не объясняет жалобу, продолжите диагностику. Не покупайте пару стоек только потому, что звук слышен возле переднего колеса.
Как подобрать стойки для своего исполнения Granta?
Подбор выполняют по автомобилю и установленной подвеске. Нужны применимость к конкретному исполнению, сторона установки и совместимость с опорой, пружиной и защитным комплектом. Надписи «для Гранты» недостаточно, если каталог содержит разные варианты.
Установите исходные данные
Сообщите продавцу VIN и исполнение машины. Если подвеску меняли, дополнительно укажите фактическую конструкцию и маркировки снятых деталей.
Сверьте состав покупки
Уточните, продаётся ли телескопическая стойка отдельно или узел в сборе. Проверьте наличие гаек, защиты и других деталей, перечисленных изготовителем комплекта.
Проверьте совместимость до разборки
Сопоставьте полученные детали с каталогом и назначением сторон. При несовпадении креплений сначала исправьте подбор, а не дорабатывайте новую стойку.
Почему передние стойки рекомендуют менять парой?
KYB рекомендует в большинстве случаев менять амортизаторы парой на одной оси и не смешивать разные характеристики. Это относится к замене амортизаторов, а не означает обязательную замену каждого соседнего элемента. Состояние опор и пружин оценивают отдельно.
Разделите разные детали
Уточните, меняются ли амортизаторы или ремонтируется другая часть стойки. Замена подшипника опоры не равна замене обоих амортизаторов.
Подготовьте согласованную пару
Для замены амортизаторов подберите предназначенные для одной машины левую и правую детали. Сохраните артикулы для проверки заказа.
Опишите дополнительный ремонт
Если выявлены другие дефекты, включите их в перечень работ. Не выдавайте рекомендацию парной замены стоек за универсальный диагноз всей подвески.
Какие инструменты нужны и когда работу лучше передать сервису?
Для снятия нужны безопасное оборудование подъёма, инструмент для крепежа и съёмник рулевого пальца. Для разборки стойки дополнительно необходимы подходящие стяжки пружины и приспособление удержания штока. Без них снятый узел не становится безопасным для разборки.
Подготовьте опоры и доступ
Рабочая площадка и опоры должны подходить для ремонта автомобиля. Штатный домкрат не заменяет устойчивую установку при приложении усилия к подвеске.
Проверьте оборудование пружины
Стяжки должны соответствовать пружине и надёжно удерживать витки. Повреждённое или неподходящее приспособление исключите до начала работы.
Определите предел самостоятельной работы
Если нет оборудования, навыка работы со сжатой пружиной или возможности контролировать затяжку, передайте этот этап оснащённому сервису.
| Этап | Что необходимо | Когда остановиться |
|---|---|---|
| Подъём автомобиля | Устойчивые опоры и рабочее место | Нет безопасной установки |
| Снятие стойки | Съёмник рулевого пальца и инструмент крепежа | Соединение не освобождается контролируемо |
| Разборка узла | Подходящие стяжки пружины | Ненадёжный захват или перекос |
| Сборка | Удержание штока и моментный инструмент | Не найдена применимая норма |
Как снять переднюю стойку без поворотного кулака?
Ниже приведён вариант для описанной в ремонтном руководстве Granta 2190. Стойка отделяется от кулака, поэтому после сборки потребуется проверка углов. Снятие стойки вместе с кулаком — другой способ, с дополнительной разборкой. Для замены телескопической стойки сохранение старого регулируемого соединения не является целью.
Освободите соединения
После безопасного подъёма снимите колесо. Отсоедините палец рулевого наконечника от поворотного рычага подходящим съёмником. Выведите тормозной шланг из держателя, сохранив гидравлическое соединение.
Разъедините кулак и стойку
Отметьте положение верхнего регулировочного болта. Поддерживая кулак, отверните гайки двух болтов, выньте болты и эксцентриковую шайбу верхнего крепления. Отведите кулак от кронштейна.
Снимите собранную стойку
Поддерживая узел, отверните три гайки верхней опоры к кузову. Снимите стойку и опорную пластину. Центральную гайку штока на этом этапе полностью не отворачивают.
Нужно ли сжимать пружину для снятия стойки с автомобиля?
Собранную стойку снимают с пружиной и верхней опорой. Стяжки нужны при её последующей разборке. Центральная гайка штока удерживает нагруженный узел, поэтому её нельзя путать с тремя гайками крепления опоры к кузову.
Различите крепления
Перед работой найдите гайки опоры к кузову и отдельную центральную гайку. Ошибка выбора крепления меняет характер операции.
Сохраните собранный узел
При снятии стойки в сборе оставьте центральное крепление удерживающим пружину. Подготовка гайки к отворачиванию не означает её полного снятия.
Перейдите к отдельному этапу
Разбирать снятую стойку можно после надёжного сжатия пружины. Само снятие с автомобиля не устраняет её нагрузку.
Как безопасно разобрать стойку со сжатой пружиной?
Ремонтное руководство предусматривает стяжки с противоположных сторон и равномерное сжатие до снятия нагрузки с верхней опоры. Только после этого снимают гайку штока. При срыве стяжки пружина способна травмировать человека, поэтому положение приспособлений контролируют на всём этапе.
Установите стяжки
Закрепите снятый узел и поставьте подходящие стяжки напротив друг друга. Проверьте захват витков перед увеличением усилия.
Снимите нагрузку
Стягивайте пружину равномерно, без перекоса. Перед снятием центральной гайки убедитесь, что пружина перестала нагружать верхнюю опору.
Разберите узел
Удерживая шток предусмотренным инструментом, снимите гайку и верхние детали. Пружину снимайте со стяжками. Не освобождайте её резко и не держите руки в зоне возможного распрямления.
Как сохранить тормозной шланг, провод ABS и рулевой наконечник?
При снятии стойки освобождают держатели, а не размыкают тормозную систему без необходимости. На автомобиле с ABS учитывают фактическое крепление провода датчика. Кулак должен иметь опору: нельзя оставлять его тянуть шланг или провод.
Проследите крепления
До разъединения осмотрите путь шланга и провода. Освободите элементы, связанные со снимаемой стойкой, чтобы они не воспринимали усилие разборки.
Сохраните рулевую регулировку
Для освобождения стойки отсоединяют палец наконечника от рычага. Сам наконечник не нужно без причины отворачивать с регулировочной тяги.
Проверьте после установки
Восстановите держатели. Для описанного в руководстве Granta корончатая гайка рулевого пальца затягивается моментом 27,1–33,4 Н·м и фиксируется шплинтом. Проверьте шланг, провод и тормоза. Для другого наконечника нужна его норма.
Что проверить в опоре, подшипнике, пружине и защитном комплекте?
Новый амортизатор не исправляет повреждение верхней опоры, пружины или защиты. Осмотр нужен до сборки, чтобы не повторять разборку после появления стука. Требования к повторному использованию деталей проверяют по выбранному комплекту. Например, KYB требует новый защитный комплект при замене своих амортизаторов.
Оцените верхнюю часть
Осмотрите опору и проверьте работу подшипника. Заедание, повреждение или обнаруженный люфт нужно устранить до сборки узла.
Проверьте пружину и посадки
Осмотрите витки, прокладку и опорные поверхности. Повреждённая пружина или неправильное положение витка не устраняются дополнительной затяжкой гайки.
Подготовьте защиту
Проверьте пыльник и отбойник. Для KYB соблюдайте требование нового комплекта, для другого изготовителя — его условия установки и фактическую совместимость.
Нужно ли прокачивать новые амортизаторы перед сборкой?
KYB рекомендует прокачку своих амортизаторов до установки для проверки после хранения и перевозки. Это не ремонт изношенной детали. Способ подготовки другого изделия определяет его изготовитель, поэтому один режим не назначают всем стойкам.
Проверьте указание изготовителя
Найдите процедуру для приобретённого изделия до установки пружины. Не переносите способ подготовки детали другого типа только из-за похожего корпуса.
Выполните подготовку KYB
В опубликованном FAQ KYB амортизатор устанавливают штоком вверх, несколько раз плавно выдвигают и утапливают шток. Не прикладывайте чрезмерное усилие.
Оцените работу
Движение должно быть плавным, без провалов и подклинивания. При отклонении остановите сборку и решите вопрос с деталью, сохранив артикул и документы покупки.
Как собрать стойку и правильно расположить пружину?
Сборку выполняют в обратной последовательности для установленной конструкции. В описанной фотопроцедуре Granta нижний виток упирается в выступ чашки, а стрелки опоры и опорной пластины направлены к передней части машины. Эти ориентиры нельзя произвольно переносить на другую верхнюю опору.
Сверьте порядок деталей
Перед установкой сохраните порядок шайб, подшипника, прокладки и защиты. Не меняйте их местами, ориентируясь только на возможность наживить гайку.
Установите пружину и опору
Расположите виток относительно упора и восстановите предусмотренную ориентацию верхних элементов. Проверьте положение пыльника и отбойника.
Освободите пружину после затяжки
Сначала правильно закрепите шток, затем равномерно снимите нагрузку со стяжек. Следите, чтобы витки оставались в своих посадках. При смещении остановитесь и исправьте сборку.
Какими моментами затягивать крепления передней стойки?
Для узла Granta, описанного в руководстве МИР АВТОКНИГ 2020 года, гайки опоры к кузову затягивают моментом 19,6–24,2 Н·м, гайки двух креплений к кулаку — 77,5–96,1 Н·м. Таблица того же узла задаёт гайке штока 65,9–81,2 Н·м. Нормы относятся к указанной конструкции и резьбе.
Разделите соединения
Используйте таблицу ниже для соответствующего крепления. Норму гайки штока нельзя применять к малым гайкам опоры. Для другого комплекта сначала подтвердите применимость.
Сохраните поверхность штока
Затягивайте центральную гайку ручным моментным инструментом, удерживая шток за предусмотренный элемент. KYB запрещает ударный инструмент для этой операции.
Проверьте затронутый крепёж
Рулевой наконечник и снятое колесо имеют отдельные требования. Не назначайте им момент стойки. Для колёсных болтов описанных вариантов руководства LADA 27.05.2026 указано 95 Н·м ±5%.
| Соединение | Резьба в таблице руководства | Момент |
|---|---|---|
| Верхняя опора к кузову | М8 | 19,6–24,2 Н·м |
| Верхнее крепление стойки к кулаку | М12×1,25 | 77,5–96,1 Н·м |
| Нижнее крепление стойки к кулаку | М12×1,25 | 77,5–96,1 Н·м |
| Гайка штока к верхней опоре | М14×1,5 | 65,9–81,2 Н·м |
Можно ли удерживать шток пассатижами или затянуть его гайковёртом?
Рабочую гладкую поверхность штока нельзя повреждать инструментом. KYB объясняет, что царапины нарушают работу уплотнения, а ударная затяжка центральной гайки способна вызвать неисправность внутри амортизатора. Используйте приспособление, соответствующее концу штока и гайке.
Найдите предусмотренный захват
Проверьте форму конца штока и подготовьте совместимый инструмент. Зажим гладкой поверхности не заменяет специальное удержание.
Обеспечьте контроль затяжки
Подберите оснастку, позволяющую одновременно удерживать шток и контролировать момент гайки. Если инструмент мешает этому, измените оснащение.
Осмотрите после ошибки
Если шток уже повреждён, не скрывайте следы пыльником. Остановите установку и оцените пригодность детали вместе с изготовителем или сервисом.
Нужен ли развал-схождение после замены и помогают ли старые метки?
При замене телескопической стойки разъединяют крепление к поворотному кулаку, включающее регулировочный болт. Метки помогают восстановить приблизительное положение при сборке, но не заменяют измерение. После такого ремонта проверьте углы на стенде и выполните необходимую регулировку.
Сохраните исходное положение
До снятия нанесите метку на регулировочное соединение. При сборке восстановите расположение болта и его эксцентриковой шайбы.
Подготовьте автомобиль к стенду
До измерения устраните люфты и проверьте шины. Уточните исполнение машины, чтобы стенд использовал подходящие параметры, а не случайную строку Granta.
Сохраните результат
Возьмите распечатку измерений. При оставшемся уводе или изменении положения руля продолжите проверку причин, а не считайте метки подтверждением правильной геометрии.
Почему после замены стойки появился или остался стук?
Повторный стук требует проверки сборки и исходного диагноза. В FAQ KYB среди причин указаны неправильный подбор, состояние других элементов, ослабление креплений и ошибки монтажа. Сначала локализуют источник, затем решают, относится ли он к новой детали.
Сопоставьте жалобы
Укажите, сохранился ли прежний звук или появился новый. Сообщите сервису условия и момент его появления после ремонта.
Проверьте сборку
Сначала оцените крепления, положение пружины, верхнюю опору и затронутые соединения. Повторная замена амортизатора без осмотра может сохранить причину.
Сохраните подтверждения
При подозрении на дефект новой детали подготовьте заказ-наряд, артикул и результаты проверки. При ухудшении управления прекратите поездки до устранения причины.
Как проверить выполненную замену передних стоек?
Приёмка включает проверку сборки до движения, контроль углов и оценку исходной жалобы после безопасной обычной поездки. Документы должны показывать, какие детали установлены и какие проверки выполнены. Для проверки не нужны удары подвески о ямы или резкие манёвры.
Проверьте до выдачи
Попросите подтвердить крепления, правильную посадку деталей и восстановление держателей. При видимом повреждении или ненормальном положении колеса сначала исправляют дефект.
Сверьте работы и результат
Проверьте артикулы обеих стоек и перечень дополнительных деталей. Сохраните результат стенда и сравните поведение машины с первоначальной жалобой.
Вернитесь при отклонении
При стуке, уводе или предупреждении ABS обратитесь с документами на повторную проверку. Запись о замене не заменяет подтверждение исправной сборки.
| Проверка | Ожидаемый результат | Если есть отклонение |
|---|---|---|
| Сборка до движения | Детали и держатели стоят правильно | Устранить ошибку до поездки |
| Стенд углов | Измерены параметры данного исполнения | Выполнить нужную регулировку |
| Исходная жалоба | Результат сравнен с прежним проявлением | Продолжить диагностику |
| Документы | Сохранены артикулы и перечень работ | Уточнить запись у исполнителя |
Использованные технические документы
- За рулём, ремонт Granta 2190, «Снятие амортизаторной стойки и её разборка»
- Фотопроцедура описанного узла: варианты снятия, положения пружины и верхних деталей. Размер инструмента и конструкция сверяются с фактической стойкой.
- МИР АВТОКНИГ, «Лада Гранта. Эксплуатация, обслуживание, ремонт», 2020
- Страницы 115–117, 125 и таблица 10.2.3: снятие, работа со стяжками, сборка и нормы описанного штатного узла. Не универсальная технология для любых заменённых деталей.
- GMKA Service, «Передняя подвеска Lada Granta (ВАЗ 2190)», 05.04.2024
- Таблица креплений использована для дополнительной сверки резьбы и моментов стойки. Старое значение колёсных болтов из этой таблицы не перенесено на современные исполнения.
- KYB, правила установки, инструкция по монтажу и FAQ
- Подбор, подготовка изделия, защита штока, ручная затяжка и причины стука. Требования производителя KYB не назначены всем другим изделиям.
- За рулём, ремонт Granta 2190, «Снятие наружного наконечника рулевой тяги»
- Отделение пальца съёмником и отличие этой операции от отворачивания наконечника с регулировочной тяги.
- Lada Granta, руководство по эксплуатации 27.05.2026
- Таблица на странице 126: момент колёсных болтов 95 Н·м ±5% для описанных вариантов. Не используется как источник затяжки креплений стойки.
