При коде C1200 на Granta сначала сохраните полный отчёт ABS или ESC и идентификацию блока. В рассмотренном диагностическом варианте код связан с напряжением питания. Проверьте батарею, зарядку и внешние цепи до покупки гидроагрегата или датчика колеса. Короткой строки без статуса и дополнительного описания недостаточно для выбора между низким и высоким питанием. При красном предупреждении тормозной системы, одновременном отказе ABS и EBD или изменении торможения движение прекращают.
Ходовая часть и управление

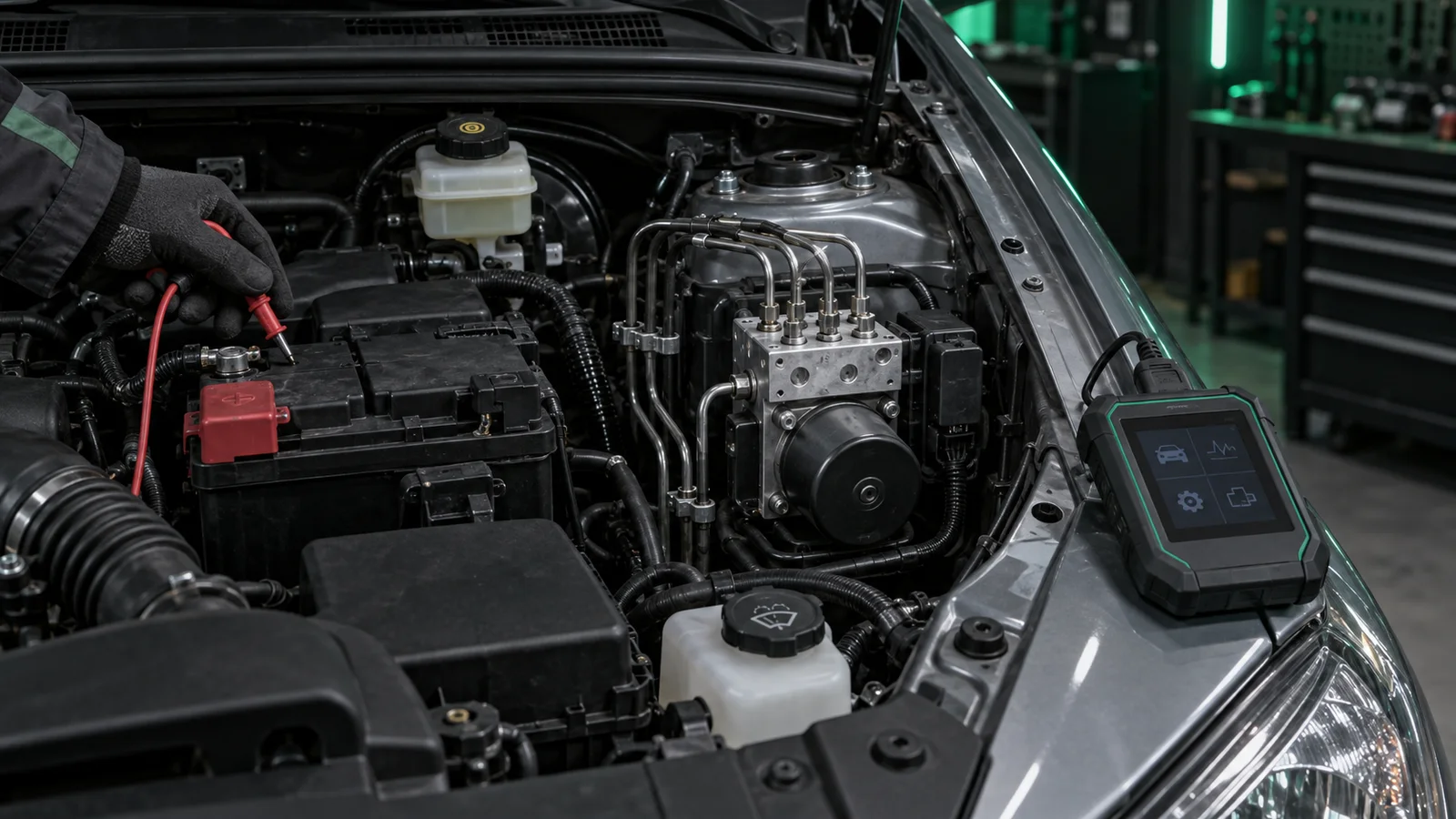

Код C1200 на сканере Lada Granta
Что делать в первую очередь, если сканер показывает C1200?
Сохраните полный отчёт с названием блока, статусом и описанием ошибки. Для описанного варианта системы Калина/Гранта C1200 связан с напряжением питания. Сначала исключите опасные признаки тормозной неисправности, затем проверьте питание. Покупка датчика колеса или гидроагрегата по одному короткому коду не является диагностикой.
- 1
Сохраните исходный отчёт
Подключите прибор, поддерживающий установленную систему ABS или ESC, и сохраните идентификацию блока, все коды и их статус. Не ограничивайтесь фотографией строки C1200. До сохранения данных не очищайте память и не отключайте аккумулятор ради гашения сигнализатора, иначе условия регистрации могут потеряться.
- 2
Проверьте предупреждения на панели
На неподвижной машине отметьте, горит ли только жёлтый сигнализатор ABS или одновременно есть красное предупреждение тормозной системы. Оцените, изменились ли ход педали и торможение. При опасных признаках дальнейшую поездку прекращают, а не проводят пробное резкое торможение для проверки ABS.
- 3
Начните с цепей питания
По полной расшифровке выберите проверку низкого, высокого либо нестабильного напряжения. Зафиксируйте, возникла ли ошибка при пуске, после ремонта или во время обычной поездки. Результаты измерений у батареи и в системе ABS помогают отделить общую проблему электропитания от дефекта отдельной цепи блока.
| Условие | Направление проверки | Что нужно сохранить |
|---|---|---|
| После обычного пуска | Батарея, клеммы и питание под нагрузкой | Полный код, статус, минимальное питание в режиме пуска |
| При работающем двигателе | Система зарядки и питание блока | Режим двигателя, потребители и результаты измерений |
| После ремонта или мойки | Затронутые соединения, разъём и защита жгута | Какие работы выполнялись и где обнаружена влага |
Что означает C1200 и почему нужна идентификация блока?
В демонстрации производителя ScanDoc для ESP9.1 с вариантом Калина/Гранта A/T код C1200 отнесён к напряжению батареи. Это подтверждение конкретного диагностического исполнения, а не универсальная расшифровка для всех автомобилей. Название модели в приложении не заменяет идентификацию фактически установленного блока.
- 1
Прочитайте сведения о системе
В режиме идентификации сохраните название системы, номер блока и версию программного обеспечения. Если программа автоматически выбрала другой автомобиль или неподходящий профиль, сначала исправьте выбор. Похожее название кода в чужом справочнике не подтверждает одинаковую причину на установленной Granta.
- 2
Сопоставьте код с описанием прибора
Проверьте, что строка C1200 считана именно из ABS или ESC и сопровождается расшифровкой питания. Если отчёт относит её к другому узлу, требуется проверка совместимости программы и документации блока. Не переименовывайте код вручную ради совпадения с найденной в интернете таблицей.
- 3
Выберите применимую карту
Заводская инструкция ABS 9.0 отдельно рассматривает низкое, высокое и выходящее за рабочий диапазон питание. Используйте её порядок только для соответствующего исполнения. Контактные номера и номера предохранителей другого блока не переносят по сходству симптома, при различии оборудования нужна его собственная карта.
Можно ли ехать с C1200 и горящей лампой ABS?
Сам код не определяет исправность всей тормозной системы. При отказе ABS гидравлическое торможение может сохраняться, но рассчитывать на антиблокировочную функцию нельзя. Одновременное предупреждение ABS и EBD, красный сигнализатор тормозов, изменение педали или утечка требуют прекращения движения и доставки автомобиля к специалистам.
- 1
Разделите предупреждения ABS и тормозов
Запишите цвет и символ каждого сигнализатора, сверяя их с руководством своего исполнения. Нормальное краткое включение при самотестировании отличается от постоянного света после запуска. Красное предупреждение нельзя объяснять исключительно разряженным аккумулятором до проверки тормозной системы и уровня жидкости.
- 2
Оцените механические признаки
При необычном ходе педали, заметном ухудшении торможения или следах утечки не продолжайте поездку. Не ищите подтверждение неисправности разгоном и резким торможением. Организуйте безопасную доставку машины, поскольку ошибка питания электронного блока может существовать одновременно с независимым дефектом гидравлики.
- 3
Организуйте диагностику безопасно
При одном жёлтом сигнализаторе без опасных признаков требуется оперативная диагностика ABS по руководству автомобиля. Не считайте отключённую антиблокировочную функцию удобным режимом для обычной эксплуатации. Если одновременно горит предупреждение EBD, руководство предусматривает доставку эвакуатором, а не самостоятельную контрольную поездку.
Почему важно отличить низкое напряжение от высокого?
Короткая строка C1200 может скрывать дополнительный тип неисправности, который поддерживаемый прибор показывает в полном отчёте. Низкое питание, перенапряжение и выход за рабочий диапазон ведут к разным проверкам. Если дополнительная информация не отображается, нельзя автоматически считать батарею разряженной.
- 1
Получите полное описание
Откройте подробности ошибки, сохраните дополнительный код и текст прибора без сокращения. Если доступна только основная строка, воспользуйтесь диагностикой, читающей расширенный отчёт данного блока. Полная запись нужна до очистки памяти, иначе позднее останется лишь предположение о первоначальном типе нарушения.
- 2
Сопоставьте состояние с измерениями
Измеряйте напряжение исправным прибором в зафиксированных условиях: до запуска, во время обычного запуска и при работающем двигателе. Запишите режим и нагрузку рядом с результатом. Одно нормальное значение после восстановления зарядки не исключает кратковременное падение или скачок, зарегистрированный раньше.
- 3
Следуйте соответствующей ветви
При низком питании проверяют батарею и подводящие цепи, при высоком особенно важна система зарядки. Не заряжайте батарею как универсальное средство от любой C1200. Если причина неизвестна, сохраните отчёт и организуйте измерение питания блока по его диагностической карте.
| Описание в отчёте | Что проверить | Чего не следует делать |
|---|---|---|
| Питание слишком низкое | Батарею, подводящие цепи, соответствующий предохранитель и массу | Сразу менять гидроагрегат |
| Питание слишком высокое | Работу системы зарядки по её нормам | Считать зарядку аккумулятора универсальным ремонтом |
| Питание вне рабочего диапазона | Оба направления отклонения и нестабильность соединений | Объявлять одно спокойное значение доказательством исправности |
Что проверить, если ошибка появляется при запуске двигателя?
Связь с пуском направляет проверку на состояние аккумулятора, клемм, силовых соединений и падение питания под нагрузкой. Она не доказывает неисправность батареи без измерений. После восстановления питания сохранённый код также нужно отличить от текущей неисправности.
- 1
Зафиксируйте обычный запуск
Измерение минимального напряжения при пуске выполняют подходящим прибором с соответствующим режимом записи. Закрепите провода безопасно, не держите их рядом с ремнём и вентилятором. Не выполняйте серию лишних пусков ради получения ошибки, это изменяет заряд батареи и условия проверки.
- 2
Осмотрите клеммы и силовые соединения
При выключенном зажигании проверьте крепление клемм и состояние силовых проводов, отмечая окисление и следы нагрева. Не перемыкайте выводы инструментом. Если соединение ослабло или повреждено, восстановите его по технологии до оценки батареи, поскольку плохой контакт может давать схожее падение питания.
- 3
Проверьте батарею после зарядки
Недостаточно заряженную батарею заряжают способом, предусмотренным для её типа, затем проверяют её состояние и запуск. Если код больше не активен, выполните контроль ремонта ниже. Если питание снова падает, требуется проверка способности батареи отдавать ток и возможных причин разряда, а не очередной сброс памяти.
Как проверять зарядку, если питание слишком высокое или нестабильное?
При высокой величине питания заводская карта направляет проверку на генератор. Нужно подтвердить характер нарушения измерением в разных обычных режимах и сравнить результат с нормами установленной системы зарядки. Показание диагностической демонстрации в интернете не является нормативом для своего автомобиля.
- 1
Сравните прибор и данные блока
Запишите напряжение на выводах батареи и доступный параметр питания ABS при одинаковом режиме двигателя. Учитывайте, что программа обновляет данные с задержкой. Существенное расхождение требует проверки точности измерения и цепи питания, а не назначения нормы по одному числу на экране.
- 2
Проверьте обычные изменения нагрузки
Специалист наблюдает питание при изменении режима двигателя и включении штатных потребителей, не создавая опасных нагрузок. Щупы и провода должны быть закреплены вдали от движущихся деталей. Не отсоединяйте аккумулятор при работающем двигателе ради проверки генератора, такой способ не нужен для измерения.
- 3
Устраните подтверждённое нарушение зарядки
Если питание выходит за применимые нормы, проверяют генератор, регулятор и соединения системы зарядки. После ремонта повторяют измерение в тех же режимах. Пока перенапряжение или нестабильность сохраняется, замена блока ABS не решает внешнюю причину и дальнейшую эксплуатацию нужно согласовать с сервисом.
Как проверить предохранители питания ABS без ошибки в номере?
Цепей питания ABS несколько, их назначение зависит от исполнения монтажного блока. Предохранитель выбирают по схеме конкретного автомобиля и проверяемой цепи. Случайный номер из инструкции другой Granta может относиться к другому потребителю, поэтому единый F-номер для всех машин здесь не назначается.
- 1
Найдите цепь по своей схеме
Определите исполнение монтажных блоков и нужную ветвь питания ABS, включая силовое питание и питание электроники. Сверьте обозначение и номинал с руководством своего автомобиля. Если блок или проводка заменены, потребуется схема фактической комплектации, а не только данные по году выпуска.
- 2
Проверьте целостность безопасно
Снятый предохранитель проверяют при выключенном зажигании подходящим прибором. Осмотрите также держатель, следы перегрева и надёжность посадки. Исправная перемычка не подтверждает качество контакта в гнезде. Измерение питания до и после держателя выполняют по соответствующей электрической схеме.
- 3
Устраните причину повторного перегорания
Повреждённый предохранитель заменяют только штатным номиналом. Если он снова перегорает, дальнейшие замены прекращают и ищут короткое замыкание. Нельзя ставить больший номинал или перемычку. После ремонта цепи проверьте поступление питания в блок и повторный статус ошибки, а не только наличие новой вставки.
Почему важны масса и падение напряжения у блока ABS?
Батарея может иметь нормальное напряжение, а электронный блок получать неверное питание из-за сопротивления подводящих соединений или массы. В таком случае проблема проявляется при нагрузке. Проверка сопротивления отключённого провода и внешний осмотр не всегда выявляют нестабильный контакт, нужен контроль цепи в условиях её работы.
- 1
Осмотрите общие соединения
По схеме найдите точки массы и соединения соответствующего гидроагрегата. При выключенном зажигании проверьте крепление, окисление и повреждение проводов. Не откручивайте случайные крепления гидроагрегата и не вскрывайте тормозные трубки для доступа к электрическому соединению, это отдельные ремонтные операции.
- 2
Проверьте цепь под рабочей нагрузкой
Измерение падения напряжения специалист выполняет между выбранными точками питания или массы в условиях, предусмотренных схемой. Не назначайте универсальный предел без документации блока. Если питание у батареи устойчиво, а у гидроагрегата нарушается, ищут плохой контакт в соответствующем участке цепи.
- 3
Повторите проверку после ремонта
Восстановите подтверждённо повреждённое соединение, защитите и закрепите проводку по технологии. Затем повторите измерение при той же нагрузке. Одного успешного включения зажигания недостаточно, если исходный дефект проявлялся под нагрузкой. Сохраните результаты до и после, чтобы подтвердить устранение внешней причины.
| Наблюдение | Возможное направление | Следующий шаг |
|---|---|---|
| Питание нарушается и у батареи, и в блоке | Общая система электропитания | Проверить батарею, зарядку и общие соединения |
| У батареи устойчиво, у блока нарушается | Отдельная подводящая цепь или масса | Проверить цепь по схеме в соответствующей нагрузке |
| Сейчас оба значения нормальны, код сохранён | Предыдущее либо непостоянное нарушение | Сопоставить статус и условия регистрации, проверить повторение |
Что делать, если ошибка появилась после мойки или ремонта?
Временная связь с мойкой, снятием аккумулятора или работами рядом с блоком помогает выбрать место осмотра, но не доказывает причину. Проверьте соединения, которые действительно затрагивали. При влаге или повреждении разъёма сначала восстанавливают электрическую часть, не вскрывая гидравлическую систему без необходимости.
- 1
Уточните выполненные работы
Запишите, какие клеммы, разъёмы и участки жгута отсоединяли, переносили или очищали. Сравните их с цепями питания ABS по схеме. Если ошибка возникла после мойки, отметьте места попадания воды. Не назначайте гидроагрегат неисправным только по совпадению времени события и появления лампы.
- 2
Осмотрите разъём при выключенном зажигании
Проверьте штатную фиксацию, повреждение уплотнений, следы влаги и утопленные контакты. Отсоединение выполняют способом, предусмотренным конструкцией колодки. Не тяните за жгут и не расширяйте гнёзда толстыми щупами. Не заливайте разъём случайными жидкостями и не сушите его чрезмерным нагревом.
- 3
Восстановите защиту и проверьте повторение
Повреждённые контакты и уплотнения ремонтируют подходящими деталями, устраняют путь попадания влаги. После сборки проверяют питание и связь с блоком. Исчезновение ошибки после высыхания без ремонта не подтверждает надёжность соединения. Повторный дефект в тех же условиях требует диагностики этого участка.
Нужно ли при C1200 менять датчик ABS на колесе?
В подтверждённом здесь исполнении C1200 относится к питанию. Назначать по нему замену левого или правого датчика скорости колеса нельзя. Если одновременно есть отдельный код датчика, его проверяют по своей карте после оценки питания, поскольку несколько неисправностей могут сосуществовать.
- 1
Разделите все считанные коды
Сохраните полный список, отдельно выделив питание, связь и сигналы скорости колёс. Не смешивайте описание соседней строки с C1200. Если приложение показывает только краткую таблицу, откройте подробности каждой ошибки и убедитесь в принадлежности записей одному фактически опознанному блоку.
- 2
Восстановите питание до выводов о датчике
При подтверждённо неверном питании сначала устраните эту причину и повторно считайте блок. Если код датчика остаётся активным, переходят к его цепи, креплению и сигналу по соответствующей документации. Замена датчика наугад не исправляет общую проблему батареи, предохранителя либо массы.
- 3
Проверьте самостоятельный дефект по карте
Для активного кода колеса используют данные нужного датчика и системы, не универсальный номинал сопротивления из интернета. Тип датчика и способ проверки должны быть подтверждены. Если после исправления питания отдельных ошибок колёс нет, замена исправных датчиков для устранения C1200 не требуется.
Почему C1200 возвращается, хотя сейчас напряжение нормальное?
Код мог быть зарегистрирован при другом режиме или кратковременном нарушении. Нормальное значение в спокойном состоянии не исключает падение при пуске, нестабильную зарядку или контакт, меняющийся под нагрузкой. Сравнивайте текущий статус ошибки с моментом измерения и сохранёнными условиями регистрации.
- 1
Сопоставьте режимы появления
Разделите случаи при включении зажигания, запуске, включении потребителей и обычной поездке. Сохраните данные до очистки памяти. Не провоцируйте дефект резким торможением или многократными пусками. Для нестабильного питания полезна запись прибора в обычных безопасных условиях, выбранных специалистом.
- 2
Проверьте возможные пропуски измерения
Уточните режим регистрации минимального и максимального значения, время обновления параметров и соединение измерительных проводов. Краткая просадка может не попасть в медленный экран сканера. Если источник показывает только текущее напряжение, его спокойное значение не отменяет ранее зарегистрированного нарушения.
- 3
Отделите сохранённый код от активного
После подтверждённого ремонта сохраните исходный отчёт, очистите память и выполните контроль ниже. Если C1200 снова активен, продолжайте диагностику по полному описанию. Если не возвращается, фиксируйте результат проверки, а не меняйте детали ради старой записи, оставшейся от разряда или отключения питания.
Как подтвердить устранение C1200 и когда проверять гидроагрегат?
Результат подтверждают устойчивым питанием в проверенных режимах, правильной индикацией, связью с блоком и отсутствием повторного активного кода. Внутренняя неисправность гидроагрегата — отдельный вывод после исключения внешних причин. Питание вне нормы само по себе не доказывает поломку его электроники.
- 1
Повторите исходные измерения
Проверьте питание и соединения в тех же безопасных режимах, где выявляли нарушение. Убедитесь в штатной фиксации разъёмов и отсутствии повреждений проводки. Если первоначально была проблема при запуске или нагрузке, одного измерения с выключенным двигателем недостаточно для приёмки ремонта.
- 2
Проверьте индикацию и память
После сохранения исходного отчёта и ремонта очистите ошибки подходящим прибором. Проверьте самотестирование сигнализаторов, повторно считайте все блоки. Контрольная поездка допустима только при исправном торможении и отсутствии запрещающих предупреждений. Не проверяйте ABS экстренным торможением на общественной дороге ради получения результата.
- 3
Передайте результаты сервису
Если питание у блока подтверждённо исправно, а ошибка остаётся, передайте идентификацию оборудования, полный код и результаты измерений специалистам. Для решения о ремонте или замене гидроагрегата нужна применимая карта и проверка его входных цепей. Не вскрывайте гидромодуль и не запускайте случайные тесты клапанов из меню.
Использованные технические документы
- АВТОВАЗ, технологическая инструкция 3100.25100.12054, ABS 9.0 и электронная система контроля устойчивости
- Листы 8–9 и 13–14: отдельные ветви низкого, высокого и выходящего за рабочий диапазон питания, проверка внешних цепей. Применимость определяется установленным гидроагрегатом. Номера контактов и предохранителей из другого исполнения не перенесены на автомобиль.
- Quantex, демонстрация ScanDoc, ESP9.1, вариант Калина/Гранта A/T шасси 21928
- Разделы идентификации, кодов и текущих параметров: C1200 связан с напряжением батареи в указанном варианте. Числа демонстрационного потока данных не используются как нормы для ремонта.
- Lada Granta, руководство по эксплуатации 27.05.2026
- Разделы комбинации приборов и торможения, страницы 55 и 100–101: самотестирование, признаки неисправности ABS и EBD, порядок прекращения движения. Таблицы питания требуют проверки варианта исполнения.
