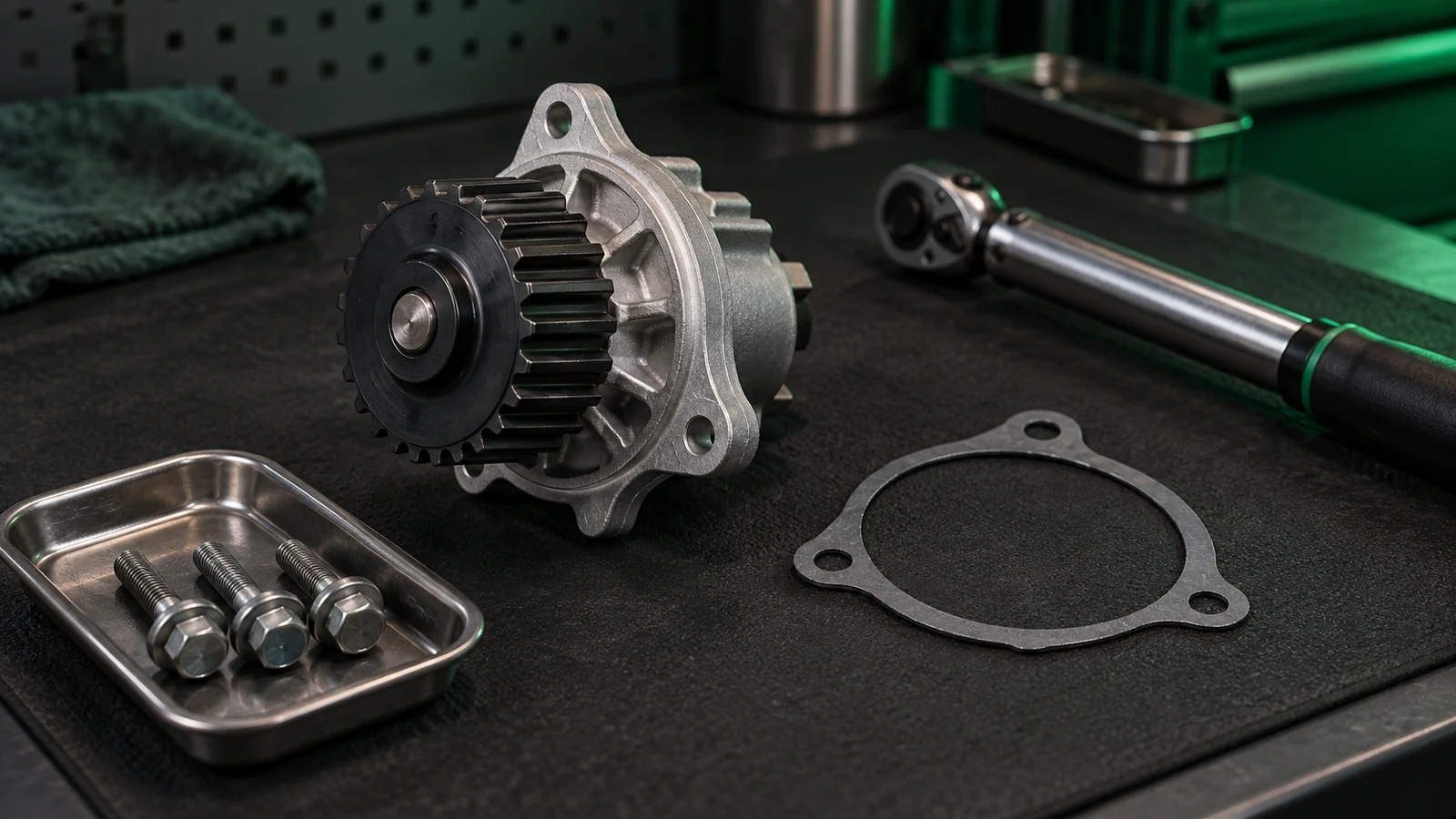

Замена помпы двигателя 21129 Lada Vesta

Для какой Весты описана замена водяного насоса?

Ниже разобрана помпа двигателя ВАЗ-21129 из руководства «LADA Vesta: пошаговый ремонт в фотографиях» для автомобилей с 2015 года. В этой конструкции насос приводится зубчатым ремнём ГРМ и находится за задней крышкой привода. Перед разборкой подтвердите двигатель и исполнение установленного комплекта. Одного рабочего объёма, года выпуска или похожего фланца недостаточно для подбора насоса и порядка ремонта.

Для раннего 21179 существует отдельная инструкция замены ремня и помпы двигателя 1,8 л. Её фиксацию фазорегулятора и условия работы на стенде нельзя переносить на 21129. Эта страница также не назначает порядок для H4M, 11182, Sport, EVO и изменённого привода. У них сначала нужны собственная ремонтная карта и применимая деталь.

Когда требуется именно замена помпы, а не поиск другой течи?

Сначала установите источник охлаждающей жидкости или шума. Следы на корпусе рядом с насосом ещё не подтверждают течь его уплотнения: жидкость может попасть туда из другого соединения. На холодном остановленном двигателе осматривают доступную зону, следы по стыку и состояние привода. Признаки насоса и общая проверка разобраны в обзоре водяного насоса.

В книге неисправный насос при течи через уплотнение или повреждении подшипника заменяется в сборе. Ремонт требует специальной оснастки. Замена не должна назначаться только по общему пробегу или любому свисту под капотом. Если повреждён ремень, сбиты фазы или мотор уже перегревался, объём проверки определяют до обычной сборки нового узла. Новая помпа не устраняет последствия такого события автоматически.

Почему для замены снимают детали ГРМ?

В описанном двигателе зубчатый шкив насоса включён в контур ремня ГРМ, а его крепление закрыто задней крышкой. Поэтому операция шире откручивания трёх болтов насоса. Руководство предусматривает снятие ремня и обоих роликов, шкивов распредвалов, кронштейна правой опоры и задней крышки. Нельзя выдавать замену за работу без вмешательства в фазы.

Снимать и устанавливать ремень нужно по отдельной процедуре. Подробный доступ, поддержка двигателя и контроль меток приведены в руководстве по ремню ГРМ двигателя 21129, где отдельно указаны условия выбранной коробки. Разрезание задней крышки и оставление её повреждённой не являются способом из использованного источника. Некоторые фотографии сделаны на снятом двигателе для наглядности, это не требование снимать двигатель ради каждого насоса.

Что подготовить до начала разборки?

Нужны применимая помпа, новая прокладка, подходящая охлаждающая жидкость, материалы для соединений и инструмент по карте ГРМ. Сверяют не только надпись Vesta, но и исполнение фланца, привода и поставленного уплотнения. Инструкцию к новой детали читают до нанесения герметика. Различающиеся указания к конкретному комплекту нельзя произвольно объединять с общей книжной процедурой.

Автомобиль устанавливают на предусмотренное рабочее место, двигатель остужают и отключают минусовой провод АКБ. До освобождения правой опоры обеспечивают поддержку силового агрегата по карте доступа. Домкрат под автомобилем не заменяет подъёмник и опоры. Если невозможно безопасно удерживать двигатель, выставлять фазы и контролировать затяжку, работу следует передать сервису, а не сокращать этапы подготовки.

Какие инструменты названы в руководстве?

Для самой операции книга перечисляет инструмент снятия навесного ремня, ключ на 15, TORX T30 и E12, накидной ключ на 17, специальный ключ натяжителя, монтажную лопатку и отвёртки. Для охлаждающей жидкости нужна широкая ёмкость на 8–10 л и обтирочный материал. Этот список относится к показанному исполнению, а не заменяет инструмент доступа к ГРМ и удержания агрегата.

Для небольшого момента крепления насоса нужен подходящий динамометрический ключ. Крупный ключ для колёс может иметь нижнюю границу значительно выше требуемого значения. Ниже можно сопоставить его заявленный диапазон с 7–8 Н·м из книги. Такое сравнение не проверяет поверку, погрешность и влияние насадок. Инструмент выбирают по инструкции изготовителя, а усилие не оценивают по длине рукоятки на глаз.

Как слить охлаждающую жидкость перед снятием насоса?

Раздел замены помпы предписывает полностью слить охлаждающую жидкость. В связанном разделе книги описаны слив из блока через пробку и из радиатора через нижний шланг. Для доступа к пробке блока может потребоваться снятие стартера по соответствующей процедуре. Работу выполняют только на холодном двигателе, жидкость собирают в подходящую ёмкость и исключают её попадание на привод.

Не подменяйте полный слив произвольным отбором трёх или четырёх литров из бачка. Перед обратным заполнением возвращают сливную пробку, шланг и его крепление, проверяют состояние соединений. Крышку горячего расширительного бачка не открывают. Номинальная ёмкость системы также не означает, что после частичного разлива нужно влить ровно этот объём без контроля уровня.

1. 1

   Остудите и подготовьте систему

   Подтвердите безопасное состояние и установите ёмкость для жидкости.

2. 2

   Выполните предусмотренный слив

   Используйте точки блока и радиатора по применимой процедуре.

3. 3

   Восстановите сливные соединения

   Пробка, шланг и крепление возвращены до заполнения системы.

Что нельзя делать после снятия ремня ГРМ?

В книге прямо запрещено проворачивать коленчатый и распределительные валы после снятия ремня: поршни могут ударить по клапанам. Положение валов и способ фиксации должны быть установлены до освобождения привода. Для разборки шкив удерживают предусмотренным способом, не подменяя удержание случайным проворачиванием механизма.

Не проверяйте новое положение стартером. Если метки потеряны, ремень перескочил или вал уже повернули независимо, сначала восстанавливают и проверяют фазы по применимой карте. Установка насоса сама по себе не подтверждает правильное положение ГРМ. Инструмент, который устанавливает положение, также нельзя автоматически считать приспособлением для восприятия любого усилия затяжки.

Как открыть заднюю крышку и сохранить снятые детали?

После предусмотренного снятия привода руководство показывает демонтаж обоих шкивов распредвалов. Если шпонка сидит в пазу неплотно, её вынимают и сохраняют, чтобы не потерять. Затем отворачивают четыре болта кронштейна правой опоры и снимают кронштейн. Его крепёж не следует смешивать с тремя болтами водяного насоса.

Задняя крышка в показанной конструкции закреплена четырьмя болтами. Её снимают целиком. Перед возвратом проверяют уплотнительные втулки и прокладки: повреждённые или потерявшие упругость детали заменяют. Не оставляйте потерянный крепёж и куски уплотнения в полости привода. Контроль комплектации снятых деталей нужен до установки крышки, когда место ещё видно.

Как снять старый насос и подготовить поверхность блока?

С открытым доступом отворачивают три болта водяного насоса. В книге насос отделяют за специальный выступ. Нельзя считать любую кромку фланца подходящим упором: повреждение привалочной поверхности создаёт путь для течи, который новая прокладка может не устранить. Снятый узел не используют как образец для нового, пока не проверена его собственная применимость.

Привалочную поверхность блока очищают от остатков старой прокладки. Уплотнение должно лечь на подготовленную поверхность без обрывков материала и посторонних включений. Если обнаружены повреждение посадочного места, сорванная резьба или выраженная коррозия, сначала решают вопрос восстановления. Дополнительная затяжка и более толстый слой герметика не заменяют исправное соединение.

1. 1

   Освободите три болта

   Крепёж насоса отделён от крепежа крышки и опоры.

2. 2

   Отделите насос за предусмотренный выступ

   Сохраняйте привалочную поверхность блока.

3. 3

   Очистите и осмотрите соединение

   Старая прокладка удалена, состояние посадки и резьбы проверено.

Нужны ли новая прокладка и герметик?

В выбранной книге прокладку меняют при каждом снятии насоса. Для описанного соединения новую прокладку покрывают с обеих сторон тонким слоем водостойкого герметика и устанавливают на корпус. Это конкретное указание данного руководства, а не разрешение наносить любой состав на любой насос. Сам материал, подготовку и условия выдержки уточняют по инструкции применимого изделия.

Если комплект предусматривает другое уплотнение или собственный порядок установки, сначала согласуйте его требования с ремонтной документацией. Не заменяйте прокладку толстым валиком герметика и не выбирайте универсальное время ожидания по чужой статье. До установки проверьте целостность и правильное положение уплотнения, чтобы оно не сместилось при посадке корпуса.

Куда должно смотреть дренажное отверстие?

Руководство отдельно указывает: при установке дренажное отверстие на корпусе насоса направляют вниз. Этот признак проверяют до закрытия задней крышки. Не ориентируйте насос только по удобству доступа ключом или положению надписи на коробке. Сначала убедитесь, что деталь действительно соответствует описанной конструкции.

Дренажное отверстие не является точкой, которую нужно закрыть герметиком ради устранения течи. Если после сборки из него появляется жидкость, устанавливают причину по состоянию насоса и уплотнения. Нельзя объявлять произвольный объём течи нормальной приработкой. При потере жидкости и признаках перегрева эксплуатацию прекращают до проверки.

С каким моментом затягивают три болта насоса?

В приложении 1 использованного руководства для болта крепления водяного насоса указан момент 7–8 Н·м. Значение относится к описанному соединению 21129. Оно не назначено всем помпам Весты и не переносится на болты кронштейна опоры, шкивов или роликов. Эти соединения проверяют по собственным строкам применимой ремонтной документации.

До затяжки насос должен правильно сесть с уплотнением, крепёж — соответствовать исполнению, а резьба — быть исправной. Если болт не идёт нормально, сначала выясните причину. Не увеличивайте момент ради остановки течи. Подходящий диапазон ключа необходим, но сам по себе не подтверждает точность работы инструмента и правильность выбранной насадки.

Подходит ли диапазон моего ключа для 7–8 Н·м?

Введите нижнюю и верхнюю границу рабочего диапазона, указанного изготовителем ключа, в Н·м. Проверяется только то, попадает ли весь интервал 7–8 Н·м внутрь введённого диапазона. Например, 2–10 Н·м охватывает этот интервал, а 20–200 Н·м — нет. Диапазон 8–8 Н·м не охватывает его нижнюю границу.

Результат не является разрешением использовать неповеренный ключ. Отдельно проверяются точность на нужном участке, состояние инструмента и инструкция по насадкам. Просмотр не рассчитывает удлинители, не переводит другие единицы и не выбирает момент для другой детали. Введите именно рабочий диапазон, а не цену деления или предельную нагрузку рукоятки.

Как вернуть крышку и привод перед первым запуском?

После установки насоса возвращают заднюю крышку с исправными втулками и уплотнениями, кронштейн, шкивы и детали привода в предусмотренном порядке. Шпонки и крепёж должны быть учтены. Сборку и натяжение ремня выполняют по карте своего двигателя и установленного комплекта, а не по общему ощущению тугого ремня.

До первого запуска проверяют фазы и натяжение после предусмотренного ручного проворачивания. В связанной инструкции 21129 описаны два оборота коленвала с повторной сверкой меток и указателей натяжителя. Если есть жёсткий упор, несовпадение или ненормальная посадка ремня, стартер не используют. Поддержку агрегата снимают только после надёжного восстановления его опоры.

1. 1

   Проверьте детали задней крышки

   Втулки и прокладки исправны, посторонних предметов нет.

2. 2

   Восстановите крепления и привод

   Фазы, удержание и моменты выбраны по карте своего исполнения.

3. 3

   Выполните ручной контроль

   Метки и натяжение повторно проверены по процедуре ГРМ.

4. 4

   Завершите механическую сборку

   Опора и крышки закреплены, инструмент и фиксаторы учтены.

Как заполнить систему и проверить её после сборки?

Сначала убедитесь, что сливные соединения восстановлены и насос установлен с правильным уплотнением. В книге систему заполняют через расширительный бачок, периодически прожимая шланги при остановленном холодном двигателе, затем плотно закрывают крышку до запуска. Прогрев с открытым бачком не является приведённым основным порядком. Не пытайтесь выгнать воздух произвольным повышением оборотов.

При первом прогреве наблюдают за температурой, работой системы и возможными течами. При предупреждении о перегреве или ненормальном поведении двигатель останавливают и выясняют причину. Уровень повторно проверяют после безопасного остывания, горячую крышку не открывают. Только долив в бачок не доказывает отсутствия воздуха и нормальной циркуляции.

1. 1

   Заполните холодную систему

   Соединения восстановлены, применимая жидкость залита по процедуре.

2. 2

   Закройте крышку и выполните контрольный прогрев

   Следите за температурой, течами и посторонними звуками.

3. 3

   Повторите проверку после остывания

   Проверьте уровень и сухость соединений, при отклонении найдите причину.

Что делать, если после замены остались шум, течь или перегрев?

Остановите двигатель и не пытайтесь устранить проявление дополнительной затяжкой или длительной работой на повышенных оборотах. После остывания проверьте фактическое место течи, состояние соединений и установленной детали. При шуме из зоны ГРМ повторно проверяют привод и сборку. Один звук не устанавливает неисправность только нового насоса.

Если температура растёт ненормально, причина может оставаться в заполнении и других элементах системы охлаждения. Разборка и повторный запуск должны следовать из проверки, а не из предположения о воздушной пробке. При повреждённом ремне, потерянных метках, проблемной резьбе и повторной течи нужны устранение дефекта и повторная приёмка ремонта. До этого автомобиль не считают готовым к эксплуатации.
