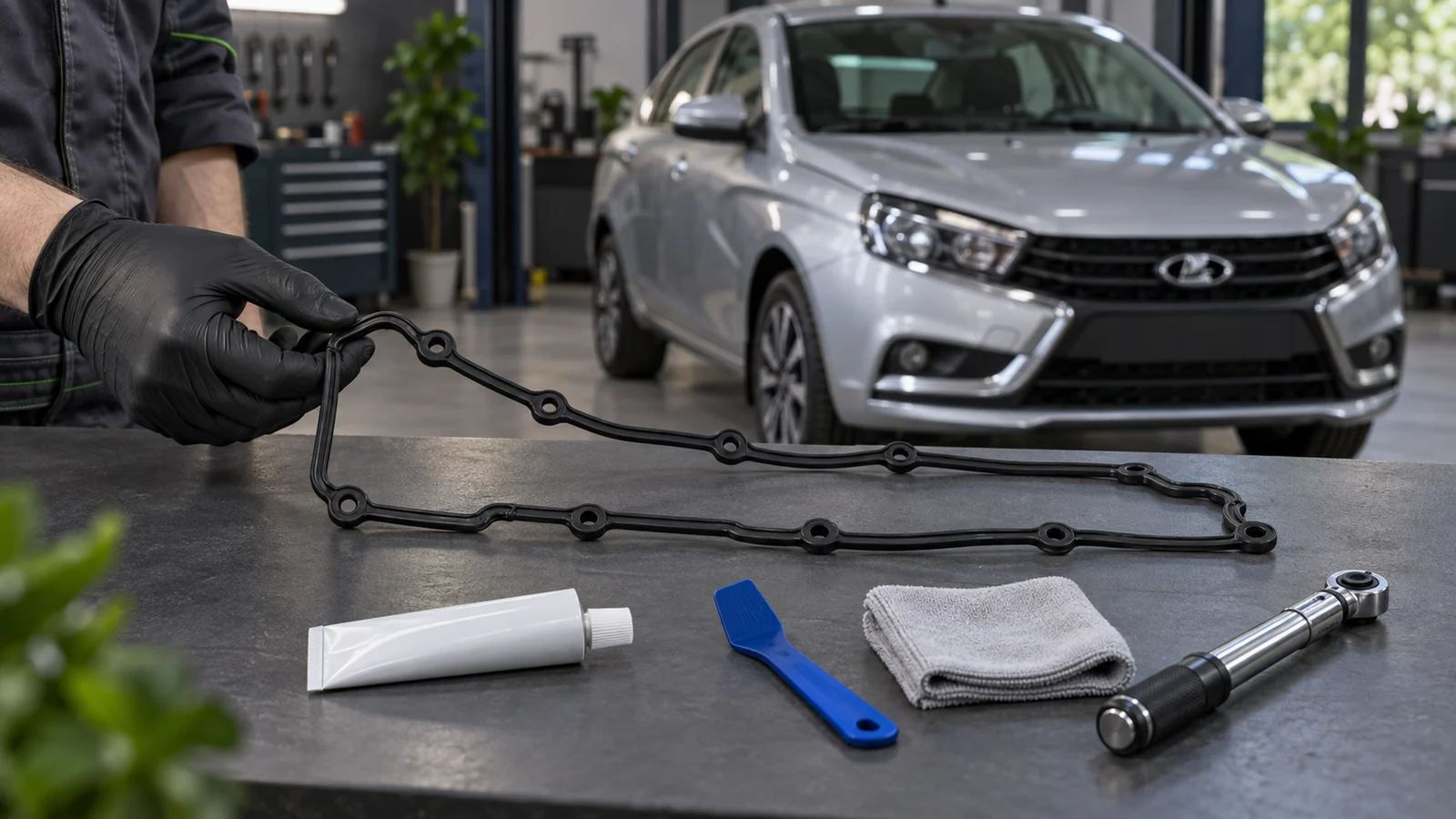

Замена уплотнения клапанной крышки Lada Vesta

Что именно уплотняет клапанная крышка и почему важен двигатель?

Клапанная крышка закрывает верхнюю часть головки цилиндров. Её соединение удерживает масло внутри, но способ уплотнения зависит от конструкции. На одном двигателе заменяют отдельную формованную прокладку, на другом восстанавливают соединение жидким герметиком. Купить универсальную «прокладку на Весту 1,6» без кода двигателя нельзя.

Не путайте верхнюю крышку, корпус подшипников распределительных валов и прокладку между головкой и блоком. Это разные соединения с разным объёмом разборки. Если течёт нижний стык корпуса подшипников, работа с одной верхней крышкой не устраняет путь утечки. Снимать головку только из-за влажного верхнего контура также не следует.

Название операции в заказе должно описывать обнаруженный стык. Формулировка «заменить прокладку ГБЦ» обозначает другой ремонт. До покупки материалов установите фактический двигатель, уточните место появления свежего масла и согласуйте, какое соединение будут восстанавливать.

Как найти источник масла до снятия крышки?

Масло растекается вниз и переносится потоком воздуха. Влажное место ниже крышки ещё не доказывает, что течёт именно её соединение. Сначала осмотрите маслозаливную пробку, область горловины, шланги вентиляции и верхние стыки. Важна точка, где после очистки появляется новый след.

Очищайте наружную поверхность на остывшем двигателе подходящим составом, защищая разъёмы и не заливая электрику. После высыхания сделайте исходную фотографию. Если двигатель можно безопасно запускать, повторите осмотр после работы. Не подносите руки, одежду и инструмент к ремням, вентилятору и горячим деталям.

Если масло быстро уходит, попадает на горячий выпуск или сопровождается сигналом давления масла, сначала выясняют допустимость дальнейшей работы двигателя. Для выбора точки проверки полезен общий обзор течей масла двигателя Лады Весты. Эта статья посвящена восстановлению уплотнения после локализации.

1. 1

   Очистите и зафиксируйте

   Уберите старый наружный след и сфотографируйте сухую зону. Не оставляйте очиститель на электрических соединениях.

2. 2

   Найдите первое намокание

   При допустимой работе двигателя смотрите, откуда начинается свежий след. Проверяйте участок выше предполагаемой течи.

3. 3

   Отделите причину от следствия

   Масло у пробки, на шланге и по стыку крышки требует разных действий. Не назначайте одинаковую замену по любому потёку.

Что ставят на 11182, 21129, 21179 и H4M?

Для 11182 заводская технология предусматривает отдельную прокладку крышки. Для 21129 в описанной заводской конструкции верхний стык уплотняется жидкой прокладкой. В ремонтном руководстве Весты с H4M показана отдельная прокладка, установленная в канавки крышки, и герметик на обозначенных переходах соединений.

21179 требует собственной инструкции, на которую отдельно ссылается технология ремонта двигателей. Из описания 21129 нельзя выводить схему для 1,8 л, особенно для более позднего исполнения EVO. Код, год, фактическую крышку и ремонтную документацию сверяют вместе.

Таблица помогает выбрать направление подготовки, а не номер покупки. После замены двигателя или установки другой крышки исходная комплектация по названию автомобиля может не совпадать с установленными деталями. Проверяйте маркировку агрегата и детали на машине.

С чего начать в вашей ситуации и какое соединение проверять?

Выберите установленный двигатель и место свежего масла. Помощник ниже показывает первый обоснованный шаг и отличает работу с прокладкой от восстановления жидкого соединения. Он не устанавливает причину течи автоматически.

Выбор симптома должен опираться на осмотр после очистки. Если источник не найден, сначала завершите диагностику. Нельзя выбирать «контур крышки» только потому, что этот вариант предлагает нужный ремонт. При неизвестном двигателе сначала установите его код.

Можно ли устранить течь простой подтяжкой болтов?

Подтяжка не заменяет поиск причины. Уплотнение может быть повреждено, поверхность деформирована, герметизирующий слой нарушен или источник находиться выше. Увеличение усилия не восстанавливает геометрию и может повредить крепление.

Не используйте общие советы «все крышки по 10 Н·м» и «затянуть крест-накрест». Схема, крепёж и момент относятся к конкретной конструкции. Для проверки крепления нужны соответствующие данные и инструмент с подходящим диапазоном, а не попытка сделать каждый болт заметно туже.

Если утечка вернулась после прежней подтяжки, зафиксируйте, что именно уже делали. Это помогает проверить резьбу, посадочные места и состояние крышки. Устойчивый результат оценивают по отсутствию нового следа, а не по ощущению усилия на ключе.

Какие сведения и материалы подготовить перед разборкой?

Подготовьте код двигателя, год и сведения о прежнем ремонте, фотографии источника, подходящую документацию и материалы для нужного соединения. До снятия должны быть известны маршрут герметика или профиль прокладки, порядок крепления и условия запуска после сборки.

Состав работ зависит от доступа. Снятые шланги, кронштейны, катушки и разъёмы лучше отмечать по порядку, крепёж раскладывать раздельно. Не подменяйте список работ для одного двигателя списком для другого. Если для доступа надо снимать опору двигателя, её демонтаж требует предусмотренной поддержки агрегата.

Потребуются средства очистки, чистые безворсовые материалы и инструмент, не повреждающий алюминиевые поверхности. Для жидкого соединения заранее проверьте срок хранения и инструкцию выбранного состава. Для отдельной прокладки сравните форму, сечение и посадочные элементы с правильной деталью, не растягивая её для совпадения.

1. 1

   Зафиксируйте исполнение

   Подтвердите двигатель и фактическую крышку. Запишите прежние изменения и место течи.

2. 2

   Определите объём работ

   Уточните, снимается только верхняя крышка или затрагивается другое соединение. Подготовьте последовательность снятия деталей доступа.

3. 3

   Проверьте комплектность

   До вскрытия подготовьте нужное уплотнение, допустимый состав, инструмент и условия сборки. Не собирайте открытый двигатель случайным материалом.

Как снять крышку и очистить поверхности без повреждений?

Работу начинают после остывания и предусмотренной подготовки автомобиля. Разъёмы отсоединяют при выключенном зажигании. Перед открытием уберите наружную грязь, чтобы она не попала внутрь. Промаркируйте снятые соединения и крепёж.

После освобождения креплений не отрывайте крышку металлическим рычагом за рабочую уплотняемую поверхность. Если соединение удерживает герметик, используйте предусмотренный способ отделения. Незамеченный болт и прилипший слой нельзя различить большим усилием.

Защитите открытые полости от частиц старого материала. Остатки снимайте без царапин и металлического мусора, затем удалите загрязнение разрешённым очистителем. Обезжиривание не означает заливку растворителя в двигатель. Собранные частицы и защитные материалы должны быть полностью удалены до сборки.

1. 1

   Подготовьте доступ

   Снимайте только необходимые детали по применимой процедуре, защищая разъёмы и открывающиеся полости.

2. 2

   Отделите крышку

   Проверьте освобождение креплений и соблюдайте предусмотренный способ снятия. Не повреждайте плоскость стыка.

3. 3

   Подготовьте чистый стык

   Удалите остатки и загрязнение, не оставляя частиц внутри. После очистки поверхность должна быть пригодна для выбранного материала.

Как меняют отдельную прокладку на 11182 и H4M?

Отдельную прокладку снимают, осматривают её посадочное место и ставят подходящую новую деталь без растяжения и перекручивания. Повреждённая канавка, трещина или деформация крышки не исправляются другой прокладкой. Сначала устраняют дефект детали.

Сравните профиль и положение крепёжных участков до установки. Прокладка должна сидеть без натяжения и оставаться на месте при переносе крышки. Если она выпала или зажалась при установке, соединение надо проверить до затяжки, а не пытаться обжать его крепежом.

Способы установки двух двигателей различаются. Для H4M руководство предусматривает посадку прокладки в канавки и отдельные обозначенные участки герметика. Это не разрешение покрывать составом весь резиновый контур. Для 11182 нельзя автоматически применять расположение этих участков и крепёж H4M.

После установки крышки затяжку выполняют по данным своего исполнения. Затем возвращают снятые детали и соединения. Не оставляйте шланг вентиляции неподключённым и не заменяйте повреждённый фиксатор случайной проволокой.

Как восстанавливают жидкое соединение крышки 21129?

В заводском описании 21129 верхняя крышка соединяется с корпусом подшипников через жидкую прокладку. Отдельный нижний стык этого корпуса — другая операция. Материал для верхнего соединения выбирают по применимой технологии, поверхности подготавливают, крышку устанавливают без смещения герметизирующего слоя.

В рассматриваемой ТИ указан Локтайт 574 и схема нанесения на рисунке 84. Перед нанесением сверьте применимую схему с расположением проходов и зон соединения. Простое обведение наружного контура и схема другого двигателя не заменяют нужный маршрут.

Рабочий слой не создают толстой подушкой «для надёжности». Избыток может попасть внутрь, а пропуск участка оставляет путь утечки. Стыкуйте подготовленные детали по технологии материала и двигателя. Проверяйте правильность посадки до затяжки.

Если след начинается ниже верхней крышки, восстановление только верхнего слоя может не дать результата. Объём разборки должен соответствовать выявленному соединению. Не снимайте корпус подшипников и не нарушайте установку валов только ради доступа к наружному потёку без подтверждения причины.

Почему нельзя выбирать герметик только по цвету?

Цвет не определяет назначение. Анаэробный фланцевый состав и силиконовый герметик работают по разным принципам. В техническом листе Henkel Локтайт 574 описан для близко прилегающих жёстких металлических поверхностей, где материал отверждается в условиях ограничения доступа воздуха.

Туба похожего цвета не подтверждает совместимость с маслом, материалом крышки, зазором и способом сборки. Сверьте назначение, условия хранения, подготовку поверхности и применимую замену. Название материала в сервисной технологии нельзя без проверки заменить первым «герметиком для двигателя».

Проба на открытом столе не показывает, как анаэробный состав работает в соединении. У материала также нет одного универсального времени запуска для любой температуры, поверхности и двигателя. Условия определяют по технологическим данным, а не по совету ждать одинаковое количество минут.

Почему после замены течь может вернуться?

Повторный след бывает связан с неверно установленной прокладкой, повреждённой поверхностью, дефектом крышки, неправильным материалом или ошибочно выбранным соединением. Возможен и другой источник масла, который не устраняли. Поэтому повторную разборку начинают с локализации, а не с покупки более толстого уплотнения.

Проверьте, восстановлены ли шланги вентиляции картера и не было ли обнаружено их повреждение при первом ремонте. Работу с уплотнением и проверку системы вентиляции не следует путать. Заклеивать шланг, перекрывать его или оставлять отсоединённым нельзя.

Сохраните фотографии после очистки и после повторного появления масла. Отметьте, начинается ли след в той же точке. Если сервис восстанавливал верхнюю крышку, а источник ниже, уточните фактический объём выполненных работ. Обсудите причину повторения до согласования очередной одинаковой процедуры.

Как проверить результат после сборки?

До запуска проверьте, что все временные защитные материалы удалены, соединения восстановлены, шланги и проводка закреплены, инструмент не остался в моторном отсеке. Уровень масла должен соответствовать условиям проверки своего двигателя. Запуск допускается после соблюдения требований материала и сборки.

Очистите наружные следы ремонта, чтобы отличать их от новой утечки. При допустимом запуске осматривайте соединение с безопасного расстояния. Затем повторите контроль после остывания. Для сравнения полезна фотография одного и того же участка при одинаковом освещении.

Не ограничивайтесь фразой «сразу не капает». Проверяйте начало свежего следа и восстановление работы снятых узлов. При новом масле, запахе или индикации неисправности остановите контроль и выясните причину. В заказе отметьте, какое соединение восстановлено и как проверена герметичность.

1. 1

   Проверьте восстановление

   Убедитесь в подключении шлангов и разъёмов, удалении защиты и инструмента, корректном уровне масла.

2. 2

   Сравните чистую поверхность

   Уберите наружные остатки масла и материала, сфотографируйте участок и контролируйте появление нового следа.

3. 3

   Повторите осмотр

   Оцените соединение после допустимого рабочего цикла и остывания, зафиксируйте результат без подмены его количеством минут.

Когда ремонт одной крышки недостаточен?

Если масло появляется в свечных колодцах, по нижнему стыку корпуса подшипников или рядом с другим узлом, надо подтвердить путь утечки. Не все колодцы на разных двигателях уплотняются одинаково. Универсальная покупка комплекта «резинок колодцев для любой Весты» может не соответствовать конструкции.

Дефекты резьбы, трещина крышки и повреждение посадочного места требуют решения по самой детали. Присадка в масло или дополнительный наружный слой не восстанавливает крепёж и геометрию. Причину должен описывать результат осмотра, а не название купленного герметика.

Если затрагивается корпус подшипников или головка, появляются дополнительные требования к разборке и сборке. Различие этих работ разобрано также в обзоре головки блока цилиндров Лады Весты. Согласуйте конкретное соединение и применимую процедуру до расширения ремонта.

Что записать в заказе сервиса и как сравнить предложения?

Передайте двигатель, место свежего масла, фотографии и сведения о прежнем ремонте. Просите разделить диагностику, снятие деталей доступа, восстановление нужного соединения, материалы и проверку результата. Тогда станет ясно, почему предложения различаются по объёму.

Уточните, что предлагается: отдельная прокладка, жидкое соединение, ремонт повреждённой крышки или работа с корпусом подшипников. Список не должен одновременно описывать разные двигатели как одну универсальную операцию. Номер покупной детали сверяют по применимости, а не по объёму 1,6 или 1,8.

После работы полезны обозначение использованного материала или детали, зафиксированное соединение и результат контроля. Стоимость и время зависят от доступа и выявленного дефекта. Сравнивайте одинаковые операции и комплектность предложения.
