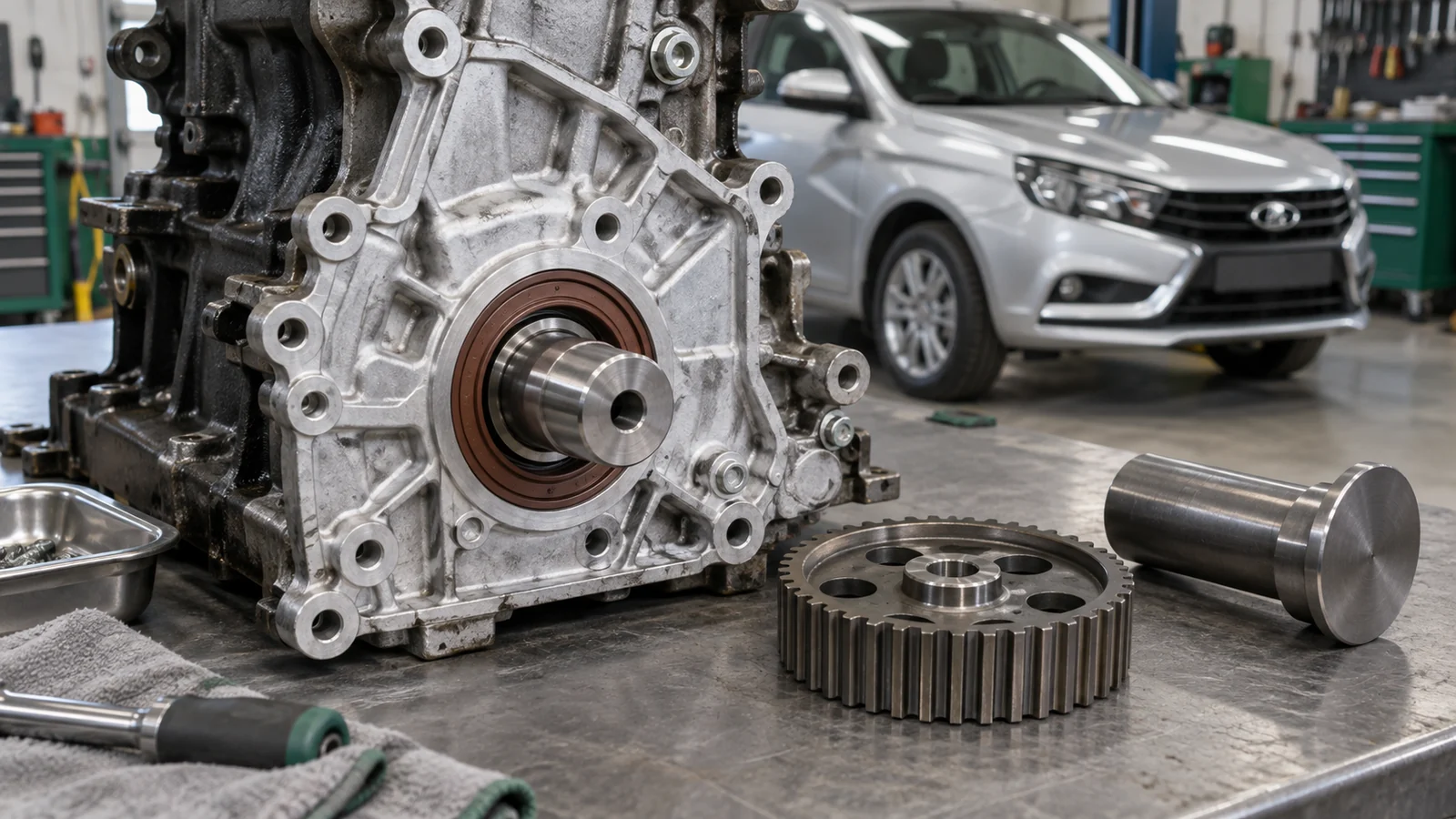

Замена переднего сальника коленвала Lada Vesta

Где находится передний сальник и что требуется заменить?

Переднее уплотнение коленвала расположено со стороны привода двигателя. В рассматриваемом 21129 оно находится в крышке масляного насоса за зубчатым колесом. «Передний» здесь не означает расположение прямо за передним бампером: двигатель установлен поперечно.

Уплотнение кромки вала и неподвижный стык корпуса насоса — разные соединения. Перед заказом работы нужно понимать, из какой зоны приходит масло. Замена кольца не восстанавливает трещину корпуса или повреждённую поверхность, по которой работает кромка.

Эта статья посвящена доступу и замене переднего кольца на 21129. Общие вопросы наружных уплотнений, заднего сальника и выбора материала разобраны отдельно в подборе сальников двигателя Lada Vesta.

Как подтвердить источник до разборки привода?

Нужно найти место свежего появления масла. След у шкива может оказаться продолжением потёка сверху или течи соседнего соединения. Старое загрязнение на защите, запах и свист ремня не определяют уплотнение для замены.

Осмотр проводят на остановленном двигателе с безопасным доступом. После подходящей очистки сравнивают свежие следы и путь потёка. Если источник закрыт кожухом, внешний вывод остаётся предварительным до получения доступа.

Запишите, где начинается масло и какие зоны уже исключены. При заметной потере уровня, предупреждении давления или масле на приводе сначала оценивают возможность дальнейшей работы автомобиля. Плановая замена не должна откладывать устранение явной неисправности.

Для какого двигателя подтверждён этот порядок?

Применимый фотопорядок издательства «Третий Рим» относится к Весте с ВАЗ-21129, 1,6 л 106 л. с. На обложке указан именно этот двигатель. Часть фотографий сделана на снятом агрегате для наглядности, поэтому положение двигателя на снимке не означает обязательное снятие мотора с автомобиля.

Наличие на другой Весте такого же объёма не подтверждает одинаковый доступ. Для H4M, 11182, 21179 или 1,8 EVOнужна соответствующая процедура. Количество деталей, глубину посадки и подготовку специального уплотнения нельзя переносить по внешнему сходству.

Перед работой сверяйте фактический мотор и конструкцию купленной детали. При отличии исполнения остановитесь на уточнении применимости. Это особенно важно, если прежний владелец менял двигатель, корпус или само уплотнение.

Что подготовить до снятия ремней и опоры?

Потребуются средства безопасного доступа, предусмотренная поддержка агрегата, инструмент удержания и контроля привода, а также подходящие средства извлечения и монтажа уплотнения. Подготовьте комплект до разборки. Пропущенный фиксатор нельзя заменять усилием случайной отвёртки.

Если для доступа приходится освобождать опору, поддержку обеспечивают до её снятия. Разъёмы, кожухи и крепёж различают по местам установки. Отдельно предусмотрите чистое хранение шпонки и снятого зубчатого колеса, чтобы не потерять детали и не занести грязь при сборке.

Двигатель не запускают с разобранным приводом. Условия отключения питания и снятия деталей соблюдают по выбранному порядку. До начала уточните, как будет проверено правильное восстановление фаз и натяжения после замены.

1. 1

   Подтвердите источник и двигатель

   Установите нужную зону и применимость порядка21129.

2. 2

   Подготовьте инструмент

   Доступ, поддержка, фиксация и оправка должны быть определены заранее.

3. 3

   Разберите предусмотренный доступ

   Снятые детали храните по месту установки, двигатель не запускайте.

Зачем различать наружный шкив и зубчатое колесо?

Наружный шкив связан с приводом вспомогательных агрегатов, а зубчатое колесо — с ременным ГРМ. Это разные детали. Снятие первого ещё не означает, что к сальнику уже можно безопасно подступиться.

В выбранном порядке доступ требует освобождения ременного привода и зубчатого колеса, затем шпонки. Сохраняют их состояние и предусмотренное положение. Если колесо не снимается свободно, выясняют причину, не повреждая посадку и зубья ударами.

Удерживающий инструмент, назначение деталей и подтверждённый крепёж вынесены в статью о шкиве и шестерне коленвала. Здесь их затяжка не повторяется как момент установки самого сальника.

Нужно ли снимать масляный насос для замены кольца?

В рассмотренной операции 21129 после снятия деталей доступа кольцо извлекают из крышки масляного насоса. Отдельное снятие насоса для этой операции не назначено. Это отличается от полной сборки двигателя, где насос устанавливают отдельным узлом.

Если повреждён корпус, течёт его неподвижный стык или выявлен иной дефект, состав работ меняется. Такое расширение должно быть обосновано результатом осмотра. Замена кольца и ремонт насосного соединения не являются одинаковыми услугами.

Уточните, что именно собираются снять и почему. Если насос освобождают по другой причине, потребуются отдельная технология и восстановление его стыков. Не добавляйте это действие автоматически только потому, что сальник находится в его крышке.

Как извлечь старое уплотнение и сохранить вал?

Главная задача — не повредить рабочую поверхность коленвала и гнездо корпуса. Сначала обеспечьте видимость места работы. Применяйте инструмент, который позволяет удалить кольцо контролируемым усилием, сохраняя соседние поверхности.

В фотопорядке показано осторожное поддевание извлекаемого уплотнения. Оно не разрешает использовать полированный вал как грубую опору или оставлять на нём след от лезвия. После удаления осмотрите дорожку и корпус до установки новой детали.

Памятка ниже показывает три разные зоны риска. Это условный разрез без масштаба и размеров. Он помогает различить повреждение дорожки, наружной посадки и рабочей кромки, но не задаёт форму приспособления для каждого двигателя.

Как проверить новую деталь и разобраться в её конструкции?

Проверьте обозначение, применимость, материал и монтажные указания. В источнике для 21129 отдельно описано специальное малоэластичное кольцо без поджимной пружины, требующее своей оправки. Дальнейшие фотографии установки обычного варианта с пружиной нельзя автоматически применять к нему.

Отсутствие видимой пружины само по себе не доказывает, что кромка изготовлена из PTFE. Материал определяют по документации детали. Каталожная сверка и инструкция важнее цвета, ощущения мягкости и одинаковой наружной окружности.

Не выбирайте кольцо другого поколения только по совпадению двух размеров. Глубина, конструкция кромки и условия установки также имеют значение. Здесь такая подмена не назначена универсальным ремонтом, а неподтверждённые номера не перечислены как готовый заказ.

Когда смазывают кромку и куда она должна быть обращена?

Для показанного в книге обычного варианта с пружиной предусмотрены смазка моторным маслом и рабочая кромка внутрь двигателя. При установке важно не завернуть её. Условия специального кольца проверяются отдельно, до начала монтажа.

Это не правило смазывать любое уплотнение Весты. Например, для определённых PTFE-конструкций изготовитель требует сухую установку. Различия таких инструкций уже приведены в памятке по материалу и монтажу сальников.

Не наносите герметик на динамическую кромку вместо проверки её положения. Состояние наружной посадки и неподвижного соединения корпуса оценивают отдельно. Один состав не решает все три задачи.

Как выбрать оправку и проверить запрессовку?

Оправка должна соответствовать кольцу и передавать усилие по предусмотренной опорной части. Кромку нельзя использовать как площадку для давления. Следите за равномерным положением детали, а не компенсируйте перекос ударом по противоположному краю.

Показанный обычный вариант в книге устанавливается до предусмотренного упора. Это условие конкретной конструкции, а не глубина любой детали. Для специального кольца применяют его приспособление и порядок. Универсальный диаметр случайной головки и смещение на несколько миллиметров здесь не задаются.

После установки проверьте доступное положение и отсутствие видимой деформации. Если кромка повреждена или кольцо стало с перекосом, устраните дефект до сборки привода. Наружный слой состава не подтверждает исправность посадки.

1. 1

   Подготовьте нужное кольцо

   Материал и способ монтажа должны быть подтверждены.

2. 2

   Передайте усилие через оправку

   Сохраняйте кромку, поверхности и равномерную посадку.

3. 3

   Осмотрите результат

   Положение проверяют по конструкции, повреждение не маскируют герметиком.

Что делать, если масло попало на ремень ГРМ?

Устранение течи и восстановление ременного привода — связанные, но разные работы. Не считайте промывку замасленного ремня доказательством его пригодности. Состояние ремня, колёс и других деталей доступа проверяют до обратной сборки.

В таблице неисправностей Continental для загрязнения ремня маслом и другими жидкостями предусмотрены устранение утечки, очистка колёс и замена ремня. Это общее указание производителя ремней, а не срок замены или номер комплекта для Весты.

Повреждённую деталь не устанавливают обратно только ради окончания работы. Состав комплекта и дополнительные операции выбирают для привода своего исполнения. Интервалы других моделей и ремней, работающих в масле, к этой операции не подставляют.

Как восстановить привод и проверить сборку перед пуском?

Возвращают детали доступа, шпонку, зубчатое колесо и ременной привод по применимой последовательности 21129. Восстанавливают положения и предусмотренное натяжение, выполняют контрольное вращение и сверку меток по технологии. Первый запуск не заменяет этот контроль.

Крепёж затягивают для конкретного соединения. После сборки должны быть восстановлены опоры, кожухи, шланги и электрические соединения, с которыми работали. Убедитесь, что в приводе не осталось инструмента и посторонних деталей.

Если для установленного уплотнения предусмотрены особые условия до вращения или запуска, их проверяют заранее. Не запускайте мотор сразу только потому, что ремень уже стоит. Это особенно важно, когда купленная деталь отличается конструкцией от снятой.

Почему после замены снова появляется масло?

Сначала подтвердите место свежей утечки. На корпусе может остаться прежнее загрязнение, а масло сверху может попасть в ту же нижнюю зону. Повторный след не доказывает, что новая кромка повреждена.

При подтверждённой повторной течи проверьте применимость детали, её монтаж, дорожку вала и наружную посадку. Отдельно учитывают неподвижный стык и условия двигателя. Новое кольцо не устраняет исходную выработку или повреждённый корпус.

Сохраните сведения о детали и выполненной операции. Повторная установка такого же кольца тем же способом без выяснения причины не подтверждает ремонт. Если нужен иной состав работ, согласуйте его по обнаруженному дефекту.

Что зафиксировать после ремонта и в заказе сервиса?

В заказе полезны двигатель, подтверждённая зона утечки, применённое кольцо и способ его установки. Отдельно указывают работы с приводом, заменённые материалы и дополнительные выявленные повреждения. Тогда видно, что входит в цену, кроме самой резиновой детали.

Проверьте свежие следы и состояние после предусмотренного рабочего цикла, затем повторите осмотр в согласованных условиях. При новой утечке или предупреждении сначала выясняют причину. Один чистый участок сразу после протирки не описывает весь результат.

Одинаковый срок, цена и ресурс кольца для всех Вест не назначены. Доступ, тип детали и состояние посадки меняют работу. Запрашивайте результат конкретных проверок и список выполненных операций, а не только отметку «сальник заменён».

1. 1

   Проверьте завершение сборки

   Привод и соединения восстановлены, контроль перед пуском выполнен.

2. 2

   Зафиксируйте проверку

   Укажите деталь, зону и обнаруженные дефекты.

3. 3

   Оцените повторные следы

   Свежее масло требует уточнения источника, а не замены вслепую.
