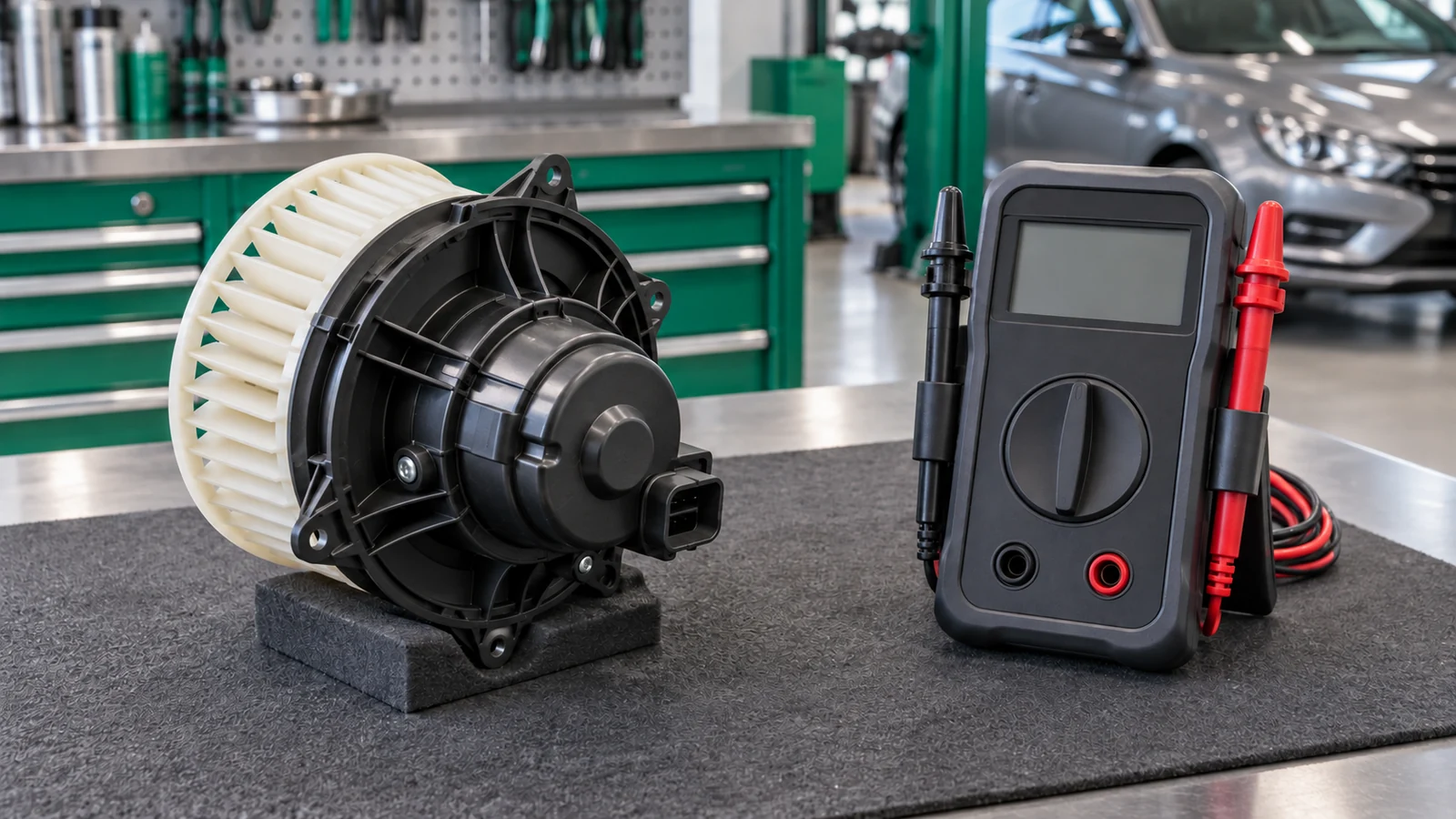

Диагностика вентилятора отопителя Lada Vesta

Ручное управление и климат-контроль

Уточните установленную панель и тип регулирования скорости. Ручной выбор ступеней и автоматическое управление температурой не означают одинаковую электрическую схему. Регулятор частоты вращения далее обозначен РЧВ. Его входы, способ управления и допустимые сигналы определяют по конкретному исполнению, а не по внешнему сходству детали.

Порядок охватывает диагностику отказа вентилятора Lada Vesta до установления неисправного участка. Расположение защиты приведено для проверенных редакций документов. Это не единая распиновка для всех поколений. При исправном вращении и слабом потоке начните с салонного фильтра и распределения воздуха, а не с замены двигателя.

Предохранитель и реле по документам

K30 — питание от батареи независимо от зажигания. BTP в таблице 2022 года относится к управляемому питанию, его нельзя проверять как постоянно запитанный силовой ввод. Предохранитель F31 из этой редакции не переносят на Vesta NG по одному номеру. Для замены сверяют назначение гнезда, типоразмер и номинал по своему руководству.

Что нужно для проверки

• Руководство своего исполнения, фонарь, штатный съёмник и исправный мультиметр.
• Согласованная электросхема и измерительные адаптеры для профессиональной проверки двигателя, реле и РЧВ.
• Для электронного климат-контроля — диагностический прибор с поддержкой установленного блока.

Владелец может проверить режимы, доступные соединения и снятый предохранитель. Измерения в запитанной цепи, доступ под панелью и проверку управляющего сигнала выполняют при наличии квалификации. Щупы не должны расширять контакты, прокалывать герметизацию или замыкать соседние выводы. Разборка системы SRS не является этапом этой диагностики.

Порядок поиска неисправности

1. 01

   Уточните, что именно перестало работать

   Поставьте автомобиль на площадку и включите стояночный тормоз. Откройте дефлекторы, включите зажигание и задайте скорость вентилятора вручную. Проверьте все доступные положения, включая максимальное, затем измените направление обдува. Запишите результат: двигатель молчит, работает только в части режимов или слышен, но воздух почти не поступает. На климат-контроле проверяйте именно ручную команду скорости, а не только изменение температуры в AUTO.

2. 02

   Определите установленное управление

   Сверьте панель, монтажный блок и руководство своего автомобиля. Для ступенчатой регулировки проверяют соответствующие цепи переключателя и регулятора. Электронный климат-контроль требует проверки питания, массы и управляющего сигнала модуля. Отсутствие одной скорости не доказывает отказ двигателя, а одинаковый разъём не подтверждает совместимость регуляторов. Не выбирайте выводы по схеме другого исполнения.

3. 03

   Исключите ограничение воздушного потока

   Если двигатель слышно и его звук меняется при изменении скорости, проверьте салонный фильтр, открытие дефлекторов и изменение распределения воздуха. Сильно загрязнённый фильтр требует замены. Если поток отсутствует только в одном направлении, проверяют соответствующие заслонки и воздуховоды. Это отличается от полной остановки электродвигателя. Запах горелого, скрежет или сильная вибрация — основания выключить вентилятор и прекратить повторные запуски.

4. 04

   Обесточьте цепь перед разъединением

   Выключите зажигание и потребители. Для ранней Весты ТИ 20587 требует дождаться остановки вентилятора охлаждения двигателя и выждать одну минуту перед отсоединением отрицательной клеммы батареи. Для другого оборудования соблюдайте его порядок отключения. После обесточивания снимите крышку салонного монтажного блока. Не разъединяйте нагруженный разъём вентилятора и не измеряйте сопротивление запитанной цепи.

5. 05

   Проверьте предохранитель и его держатель

   Найдите защиту вентилятора по руководству своего исполнения. В приведённых редакциях это F45 на 30 А, для поздних таблиц указан JCase. Извлеките элемент штатным съёмником, осмотрите ножки и гнездо, проверьте снятый предохранитель мультиметром. Низкое сопротивление соответствует проводимости, OL или отсутствие проводимости — обрыву. Учитывайте сопротивление щупов. Перегоревший элемент заменяют тем же типом и номиналом после выяснения причины. Оплавленный держатель требует ремонта, а не только новой вставки.

6. 06

   Осмотрите доступные соединения

   Проверьте проводку у монтажного блока, двигателя и регулятора на перегрев, влагу, ослабление фиксаторов и повреждение изоляции. Для ранней Весты доступ к разъёму двигателя получают после снятия перчаточного ящика. Не тяните провод вместо фиксатора колодки. Если доступ требует разборки панели с компонентами SRS или не соответствует показанному в руководстве, дальнейшую работу поручите специалисту.

7. 07

   Проверьте питание после предохранителя

   Установите проверенные элементы, восстановите соединения и отрицательную клемму. Для ранней ТИ момент её затяжки составляет 4–6 Н·м. Переведите мультиметр в измерение постоянного напряжения, провода подключите к COM и входу напряжения, не к токовому входу. Автоэлектрик проверяет доступные контрольные точки до и после защиты относительно отрицательного вывода батареи. Для F45 с обозначением K30 питание предусмотрено независимо от зажигания. Показания сравнивают с напряжением батареи в тех же условиях.

8. 08

   Проверьте реле и коммутируемую часть цепи

   Если выход предохранителя запитан, а питание не доходит до следующего участка, проверяют проводку, соединения и предусмотренное схемой реле. В ранней таблице 7.1 реле вентилятора обозначено K5. Этот номер нельзя автоматически переносить на другой монтажный блок. Проверяют отдельно питание контактов, команду включения и выход при заданной скорости. Щелчок не подтверждает исправность силовых контактов. Перемычку вместо реле не используют.

9. 09

   Измерьте питание и массу у двигателя

   Этап выполняет автоэлектрик с электросхемой установленной системы и подходящим измерительным адаптером. При заданной скорости проверяют напряжение между предусмотренными выводами двигателя, затем отдельно его подводящий и обратный пути. Измерение одного плюса относительно кузова не подтверждает исправность массы или управляемого обратного провода. На электронно регулируемой цепи показание обычного мультиметра зависит от формы сигнала, поэтому его не сравнивают безусловно с 12 В. Сигнал и допустимые значения проверяют по документации конкретного регулятора.

10. 10

    Разделите отказ двигателя и регулятора

    Если штатное питание на двигателе и обратный путь подтверждены под нагрузкой, а двигатель не вращается, проверяют сам вентилятор. Если питания нет, ищут обрыв до него либо отказ управления. Когда двигатель работает только в части режимов, проверяют переключатель, регулятор, его контакты и управляющие цепи. Перед заменой регулятора нужно подтвердить его питание, массу и входную команду. Нельзя проверять электронный модуль как обычный набор резисторов или запускать его вне корпуса отопителя без предусмотренного охлаждения потоком воздуха.

11. 11

    Локализуйте обрыв и неисправность управления

    Провод проверяют на проводимость только после обесточивания и отсоединения от электроники с обоих концов. Плохое соединение, пропускающее малый ток мультиметра, выявляют измерением падения напряжения под штатной нагрузкой. Для климат-контроля используют сканер, поддерживающий установленный блок, сохраняют ошибки и доступные параметры до очистки. Если питание и проводка исправны, но команда скорости не формируется, проверяют панель и контроллер. Нельзя приговаривать блок только по отсутствию связи у адаптера, читающего двигатель.

12. 12

    Проверьте систему после ремонта

    Восстановите разъёмы, фиксаторы, крышку блока и снятые облицовки. Регулятор должен быть установлен в штатное место до включения. Проверьте запуск, все доступные скорости, выключение и распределение обдува. Убедитесь, что предохранитель не перегорает повторно, нет запаха перегрева и ненормальных звуков. Если использовали сканер, после устранения причины очистите сохранённые ошибки и повторно проверьте систему. Замена детали без устранения плохого контакта или ограничения воздушного потока не считается завершённым ремонтом.

После подтверждения отказа двигателя переходите к замене вентилятора отопителя с проверкой применимости процедуры. Замена РЧВ — отдельная операция. В раннем ремонтном руководстве для доступа к нему предусмотрено снятие панели приборов, поэтому обещание заменить его без разборки за несколько минут не является универсальной инструкцией.

Как трактовать проверку цепи

Целый предохранитель не подтверждает питание под нагрузкой. Напряжение батареи, вход и выход защиты, коммутируемый участок, выводы двигателя и падение на соединениях — разные измерительные точки. Для электронного РЧВ не задают универсальные сопротивление, ток и напряжение на каждой скорости. Отклонение определяют по схеме, типу сигнала и нормам установленного оборудования.

Когда ремонт можно считать завершённым

• Найдена и устранена причина отказа, а не только заменён перегоревший предохранитель.
• Вентилятор запускается, реагирует на все доступные команды скорости и выключается штатно.
• Воздух поступает в выбранном направлении, нет скрежета, ненормальной вибрации и запаха перегрева.
• Соединения восстановлены, защита не перегорает повторно, текущая неисправность управления не возвращается.

Ошибки при диагностике моторчика печки

Не меняйте двигатель по одному симптому «не дует». Не объявляйте РЧВ исправным только потому, что работает максимальная скорость. Не переносите K5 или контакты другой панели на своё исполнение. Не измеряйте сопротивление с подключённой батареей и не замыкайте силовую цепь токовым входом мультиметра. Не запускайте снятый регулятор без штатного охлаждения и не устраняйте повторный отказ очередной заменой того же предохранителя.
