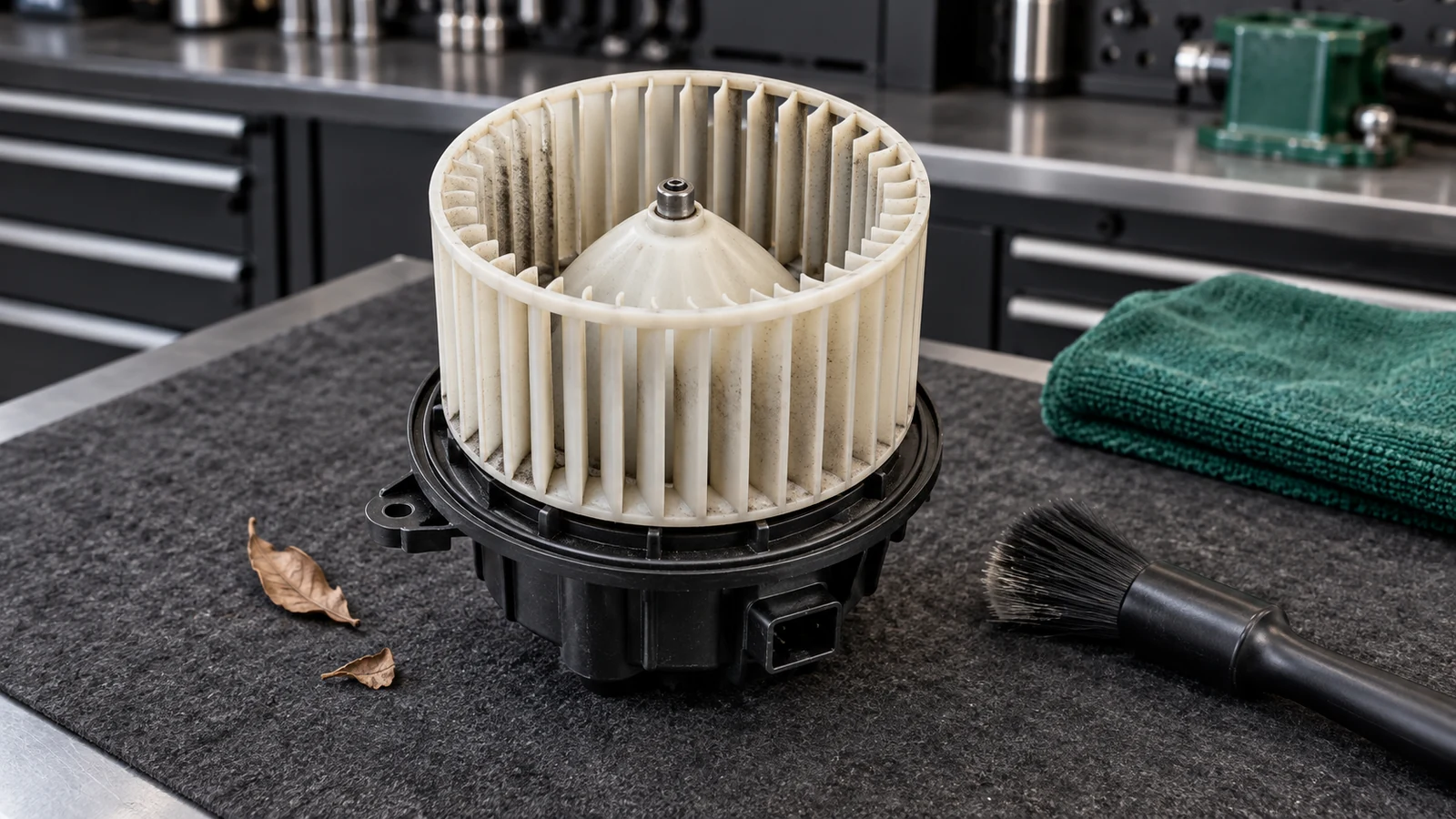

Чистка вентилятора отопителя Lada Vesta

Когда чистка поможет и как проверить исполнение

Процедура рассчитана на ранний блок отопления: вентилятор расположен справа, вещевой ящик закреплён пятью винтами Torx T20, моторный узел удерживается поворотным креплением с фиксатором. Сверьте эти признаки до разборки. Для Vesta NG, заменённого отопителя или другого крепления этот порядок без проверки документации соответствующего блока не применяют. Тип двигателя не определяет устройство вентилятора салона.

Очистка имеет смысл при видимом загрязнении лопастей или мусоре в крыльчатке. Если вентилятор не включается, работает не на всех скоростях, пахнет перегретой изоляцией либо его разъём оплавлен, сначала нужна диагностика вентилятора отопителя. Чистка не восстанавливает повреждённый электромотор, регулятор или проводку.

До отключения питания отметьте, на каких скоростях возникает шум. После очистки сравните работу вентилятора в тех же режимах. Загрязнение может быть не единственной причиной вибрации.

Что подготовить

• Ключ на 10 мм для отрицательной клеммы аккумулятора, Torx T20, небольшую плоскую отвёртку и инструмент для аккуратного снятия плафона.
• Динамометрический ключ, подходящий для затяжки гайки клеммы аккумулятора моментом 4–6 Н·м.
• Пистолет для обдува сжатым воздухом, защитные очки, кисть, чистую ветошь и отдельную ёмкость для раствора.
• Воду и жидкое мыло. Концентрация и давление воздуха в опубликованной методике не заданы, числовые значения здесь не назначаются.
• Освещение, сухое рабочее место и ёмкость для пяти винтов бардачка.

Снятие моторного узла не требует отсоединения трубопроводов кондиционера или демонтажа всей панели приборов. Крыльчатку с вала и сам электромотор при этой чистке не разбирают. Смазка втулок, подшипников или перестановка балансировочных грузиков — другие операции, в этот порядок они не входят.

Снятие, очистка и обратная установка

1. 01

   Обесточьте автомобиль

   Поставьте машину на ровное рабочее место, включите стояночный тормоз и откройте капот. Выключите вентилятор и зажигание. Дождитесь остановки вентилятора охлаждения двигателя, затем выдержите не менее минуты для сохранения данных ЭБУ. Ослабьте гайку отрицательной клеммы ключом на 10 мм, снимите клемму и исключите её случайное касание вывода аккумулятора.

2. 02

   Отключите плафон бардачка

   Откройте вещевой ящик и освободите его от вещей. Аккуратно выньте плафон из посадочного отверстия и отсоедините колодку. Держитесь за корпус разъёма, а не за провода.

3. 03

   Снимите вещевой ящик

   Отверните пять винтов Torx T20. Поддерживая ящик, отведите его настолько, чтобы отключить колодку концевого выключателя крышки. Извлеките ящик, не натягивая проводку.

4. 04

   Извлеките вентилятор

   Справа в корпусе отопителя найдите моторный узел и отключите его колодку. Нажмите фиксатор, одновременно поверните корпус вентилятора против часовой стрелки и выньте узел. Если крепление не освобождается, повторно проверьте фиксатор. Не выворачивайте корпус силой. Подробности этого доступа совпадают с порядком снятия вентилятора для замены.

5. 05

   Осмотрите крыльчатку и соединение

   Проверьте лопасти, посадку крыльчатки, фиксатор корпуса и контакты разъёма. Трещины, сломанные лопасти, следы задевания, оплавление или заметный люфт — основание остановить чистку как единственный способ ремонта. Зафиксируйте состояние балансировочных грузиков, не меняя их положения.

6. 06

   Удалите сухой мусор

   Продуйте крыльчатку сжатым воздухом, удаляя пыль и посторонние предметы. Направляйте загрязнение от двигателя и контактов. Защитите глаза, не подносите лицо к крыльчатке.

7. 07

   Очистите лопасти

   Кистью с раствором воды и жидкого мыла снимите оставшиеся загрязнения с крыльчатки. Не допускайте попадания раствора на электромотор. Не погружайте моторный узел в ёмкость и не лейте жидкость в его центральную часть или разъём.

8. 08

   Уберите раствор и проверьте чистоту

   Ветошью удалите остатки раствора с крыльчатки. Осмотрите промежутки между лопастями по всей окружности, чтобы не оставить участки с налипшей грязью. Перед установкой убедитесь, что на узле нет свободной жидкости, двигатель и контакты сухие, грузики остались на прежних местах.

9. 09

   Закрепите моторный узел

   Введите вентилятор в посадочное место без перекоса. Выполните обратный поворот и убедитесь, что фиксатор удерживает корпус. Подключите колодку до фиксации. Проводка не должна быть зажата креплением или попадать к вращающимся деталям.

10. 10

    Верните бардачок и питание

    Подключите концевой выключатель, установите вещевой ящик и верните пять винтов T20. Подключите плафон и зафиксируйте его в отверстии. Не перетягивайте крепёж пластика. При выключенном зажигании полностью посадите отрицательную клемму аккумулятора и затяните её гайку моментом 4–6 Н·м.

11. 11

    Проверьте работу в автомобиле

    Уберите инструмент, включите зажигание и последовательно проверьте скорости вентилятора. Особое внимание уделите второй и более высоким скоростям: повышенная вибрация должна отсутствовать на каждом режиме. Сравните шум с проверкой до чистки. Затем выключите вентилятор и зажигание. Если остаются сильная вибрация, задевание или запах перегрева, не продолжайте проверку на высокой скорости.

Как оценить результат

Очистка крыльчатки не заменяет обслуживание салонного фильтра. Для его отдельного осмотра и замены используйте инструкцию замены салонного фильтра. Не считайте чистый фильтр доказательством отсутствия мусора в вентиляторе.

Ошибки при чистке вентилятора

• Мыть моторный узел целиком. Раствор предназначен для крыльчатки, а не для электрического двигателя.
• Убирать загрязнение только с нескольких лопастей. После очистки осмотрите всю окружность.
• Считать чистку ремонтом повреждённой детали. Трещины, оплавление и задевание требуют отдельного устранения причины.
• Оценивать результат до сборки. Работу проверяют после штатного закрепления узла и подключения его колодки в автомобиле.
• Игнорировать оставшуюся вибрацию. Сравните те же скорости, на которых возникала жалоба. Если вибрация сохранилась, продолжите диагностику.
