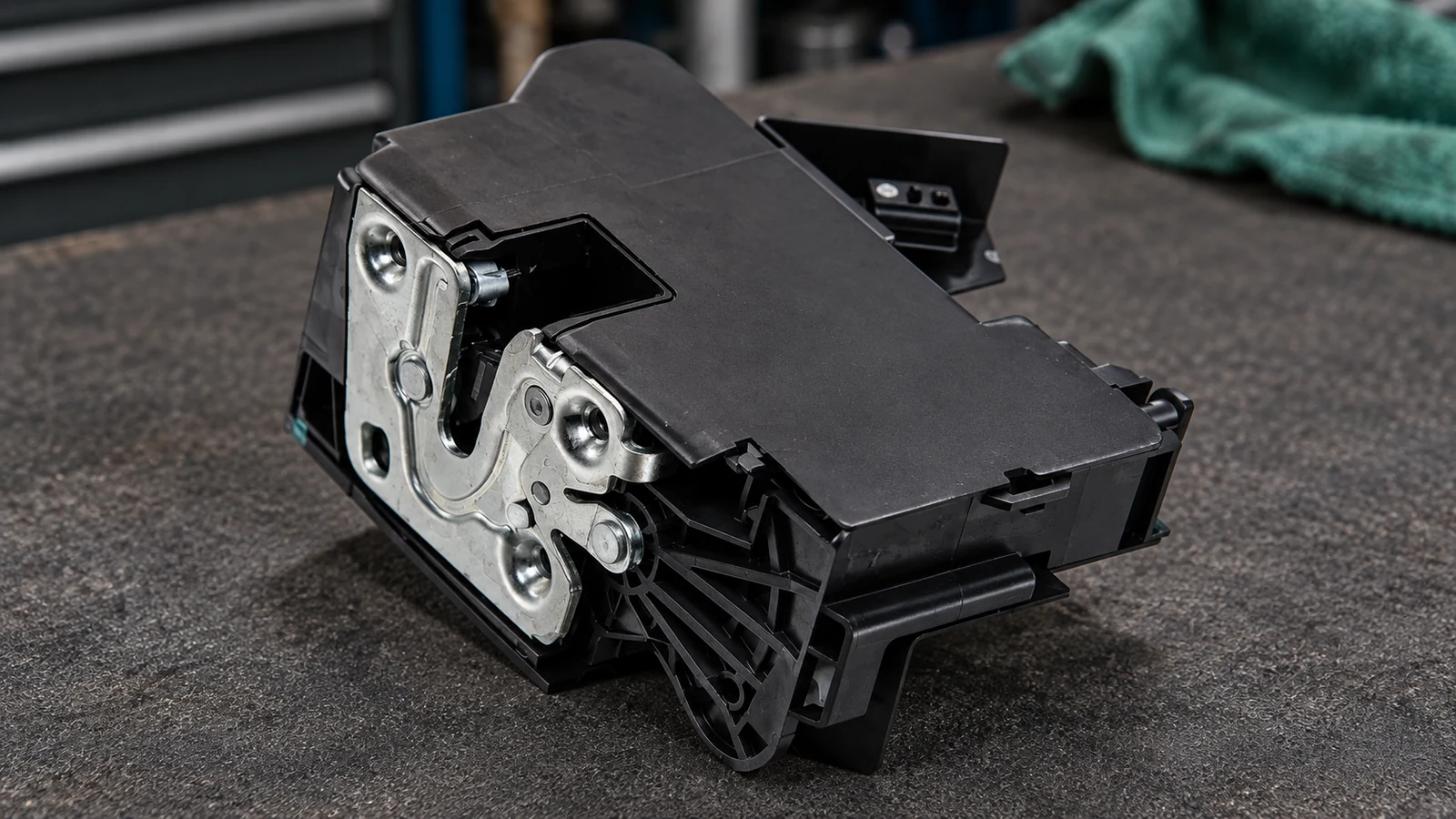

Как заменить замок передней двери Lada Vesta

Для какой двери подходит этот порядок

Разборка ниже относится к исходной конструкции передней двери Весты с замком на трёх винтах, тросовыми приводами ручек и заклёпанным кронштейном наружной ручки. Порядок доступа проверен по ремонтному руководству для автомобиля исполнения начала 2016 года. Крепления, соединения и контроль сборки — по заводской технологической инструкции. Он не подтверждает одинаковость всех замков поздних машин, NG и SW Cross.

Перед заказом сверяйте сторону установки, каталожную применимость по VIN, разъём и окончания приводов. Двигатель и коробка передач сами по себе не определяют нужный замок. Если фактическая дверь имеет другой модуль, иное крепление или дополнительные соединения наружной ручки, не отсоединяйте их наугад: нужна карта этой комплектации. Совпадения трёх отверстий недостаточно для подтверждения совместимости.

Если неисправность ещё не локализована, сначала сопоставьте симптомы с работой дверных замков и их приводов. Отсоединённая оболочка троса и отказ электропривода требуют разных действий. Дверь, которая открывается одной ручкой и не открывается другой, нельзя автоматически считать поводом заменить весь узел.

Что подготовить до разборки

• Подходящий замок, исправные клипсы дверной карты и предусмотренный крепёж кронштейна наружной ручки.
• Биты Torx T20 и T30, вороток с удлинителем, ключ на 10 мм для клеммы аккумулятора.
• Пластиковый съёмник обивки, небольшую плоскую отвёртку для фиксаторов, фонарь.
• Дрель, сверло 5 мм для удаления заклёпки кронштейна, ограничение глубины сверления, защитные очки и средство сбора стружки.
• Инструмент для установки выбранного крепежа кронштейна, защитную ленту для окрашенных кромок, ёмкость для винтов.

Сверло 5 мм указано для удаления заклёпки, а не как универсальный размер новой заклёпки. Её диаметр, рабочую длину и способ установки определяют по креплению конкретного кронштейна. До начала работы убедитесь, что сможете закрепить его обратно, не оставляя ручку на неполном крепеже.

Размеры Torx отдельных винтов ручек в заводской карте и фотографическом руководстве различаются. Поэтому T30 ниже однозначно относится к трём винтам замка. Для обивки и ручек подбирайте T20 или T30 по фактической головке, с полной посадкой без люфта. Не пытайтесь провернуть винт меньшей битой. В рассмотренных разделах нет отдельной нормы затяжки этих трёх винтов замка: число для ответной скобы на стойке к ним не относится.

Как снять передний замок и освободить приводы

1. 1

   Обеспечьте безопасный доступ

   Поставьте автомобиль на ровную площадку, включите стояночный тормоз и откройте нужную дверь. Работайте без сильного ветра. Выключите зажигание, оставьте ключ вне салона и отсоедините минусовую клемму аккумулятора. До снятия разъёмов фотографируйте их положение и укладку тросов. При заклинившей закрытой двери этот порядок недоступен: не отрывайте карту и не сверлите наружную панель для аварийного доступа.

2. 2

   Снимите обивку, не повесив её на проводах

   Освободите внутреннюю треугольную накладку у зеркала. Отсоедините её динамик, если он установлен. Выверните нижние винты, винт под торцевой заглушкой и крепёж в зоне ручки обивки. На водительской стороне снимите модуль управления стеклоподъёмниками, разъедините колодки и найдите скрытый под ним крепёж. На пассажирской стороне снимите накладку ручки и освободите её крепления. Разъединяйте клипсы снизу, поддерживая карту. Отключите оставшиеся разъёмы подсветки и кнопок. Если участок не отходит, найдите удерживающий винт, а не тяните сильнее.

3. 3

   Отсоедините внутреннюю ручку

   Выверните два винта её крепления и выведите установочный упор ручки из панели двери. Сначала освободите оболочку троса из посадочного держателя, затем выньте наконечник из рычага. Не выламывайте наконечник при зажатой оболочке и не перегибайте трос. Сама жила должна двигаться относительно закреплённой оболочки: это соединение потребуется восстановить при сборке.

4. 4

   Освободите личинку или заглушку наружной ручки

   На водительской двери изнутри разожмите фиксатор рычага личинки и разъедините её привод с тягой замка. Снаружи аккуратно снимите декоративную накладку цилиндра. Уберите заглушку технологического отверстия на торце двери и через него ослабьте винт фиксации цилиндра. В описанной конструкции винт удерживается в панели: ослабляйте до освобождения детали, не вытаскивая его силой. Извлеките личинку. На пассажирской стороне аналогично освобождается неподвижная заглушка ручки без ключевого цилиндра.

5. 5

   Снимите наружную ручку и её кронштейн

   После освобождения торцевой детали сдвиньте ручку к задней части автомобиля, пока не тянете её наружу. Затем выведите задний зацеп и освободите переднюю часть. Сохраните обе прокладки. Защитите краску и детали внутри двери. Аккуратно высверлите крепёжную заклёпку кронштейна, не проходя сверлом вглубь полости. Удалите остатки крепежа и стружку. Снимите кронштейн и отсоедините от него трос наружного привода, освободив оболочку и наконечник.

6. 6

   Извлеките замок

   Нажмите защёлку электрического разъёма и снимите колодку с замка, держась за корпус, не за провода. Поддерживайте механизм через внутренний проём и выверните три торцевых винта Torx T30. Выведите замок вместе с освобождёнными приводами через технологическое окно. Следите, чтобы тяга и тросы не цеплялись за жгут и стеклоподъёмник. Если узел не проходит свободно, проверьте оставшиеся соединения. Не отгибайте металл двери.

7. 7

   Сравните снятый и новый узлы

   Положите их одинаковой стороной. Сверьте маркировку и применимость, разъём, все точки крепления и места присоединения приводов. Переносите исправную тягу и тросы, только если они не входят в комплект и предусмотрены для нового замка. Размыкайте фиксаторы, затем освобождайте наконечники. Надломленный держатель оболочки замените. Не растягивайте трос, чтобы компенсировать несовпадающую конструкцию.

Отдельные положения крепежа дверной карты разобраны в порядке снятия обшивки двери. Для описанной замены замка не требуется снимать всю дверь с петель, наружное зеркало, ограничитель и стеклоподъёмник: эти операции относятся к полной разборке двери, а не автоматически к каждому ремонту замка.

Как собрать ручки и тросы без повторной разборки

1. Присоедините предусмотренные приводы к новому замку. Наконечники должны находиться в рычагах, оболочки — полностью сидеть в своих держателях. Уложите тросы без перекрещивания с жгутом и без петли на пути стекла.
2. Установите замок в дверь. Наживите все три винта от руки, убедитесь в правильной посадке корпуса и закрепите узел. Не притягивайте винтом перекошенную деталь. Если инструкция к поставленному комплекту требует определённого фиксатора резьбы и момента, используйте именно эти данные, а не норму соседнего крепления.
3. Присоедините наружный трос к кронштейну и верните кронштейн на все предусмотренные точки крепления. Установите прокладки наружной ручки. При вводе ручки обеспечьте зацепление её крючка с рычагом возвратного механизма: рычаг для этого отводят наружу. Ручка должна возвращаться, а не свободно ходить без привода.
4. Верните личинку или неподвижную заглушку и закрепите её через торцевое отверстие. На водительской стороне соедините тягу с рычагом личинки и закройте её фиксатор. Установите декоративную и торцевую заглушки.
5. Присоедините наконечник внутреннего троса и закрепите оболочку, установите внутреннюю ручку. Подключите колодку замка до фиксации. Ни трос, ни провод не должны оказаться зажатыми крепежом.

Заводская инструкция предусматривает смазку поверхностей скольжения. Наносите её на соответствующие механические сопряжения, а не заливайте электрический разъём или закрытый корпус. Предварительно смазанный новый узел не нужно промывать растворителем. Ответную скобу на стойке при обычной замене не сдвигайте: сначала проверяют правильность установки замка и приводов.

Проверка перед установкой дверной карты

Уберите инструмент из полости, временно подключите блок стеклоподъёмников и минусовую клемму. Сначала убедитесь, что ручки перемещают свои приводы и возвращаются. Первое закрывание выполняйте без хлопка. Ключ держите снаружи, доступ через другую дверь сохраните. Для проверки внутренней ручки не запирайте человека в автомобиле. Не повторяйте команды центрального замка непрерывно: в системе предусмотрена защита от перегрева.

После успешных проверок поднимите стекло, выключите зажигание, снова отсоедините минусовую клемму и временно подключённый блок. Восстановите снятые защитные элементы и обивку, заменив повреждённые клипсы. Подключите все разъёмы, окончательно установите органы управления, верните питание и повторите контроль. Не выезжайте, если дверь удерживается ненадёжно или хотя бы одна ручка не открывает разблокированный замок.
