Как заменить ограничитель двери Lada Vesta

Когда нужен новый механизм

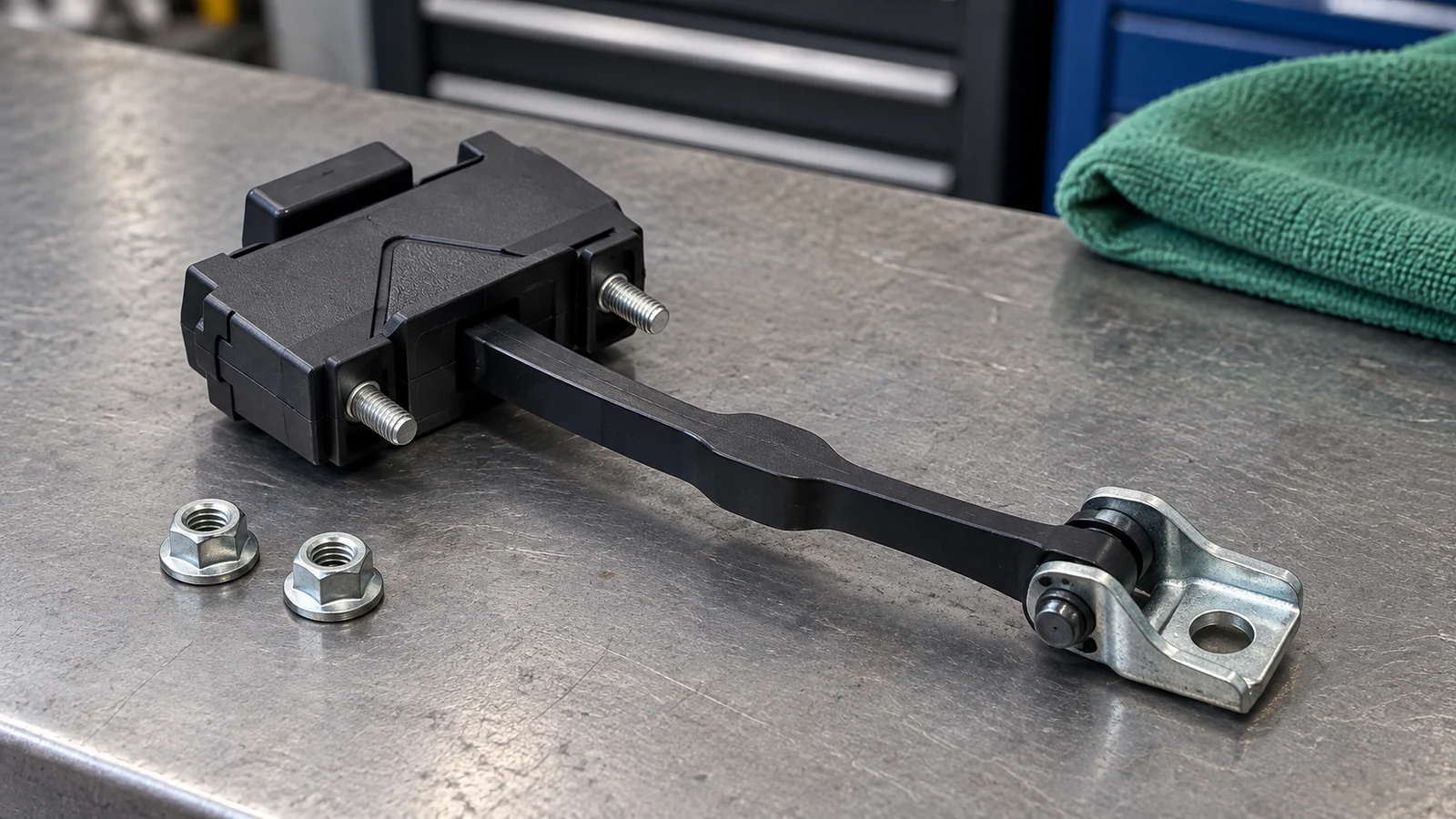

Ограничитель удерживает дверь в промежуточных положениях и ограничивает угол открытия. Его износ не равен провисанию петель и не равен отказу замка. Если дверь падает из фиксированного положения, осмотрите ограничитель и его крепления. Если она опускается при открывании или касается кузова, одной заменой ограничителя проблему не решить.

Порядок описан для ранней конструкции передней и задней дверей Весты: крепление к стойке T40, две гайки к панели двери и извлечение внутрь через проём. Новую деталь подбирайте для нужной двери по каталожной применимости. Сходный корпус не гарантирует одинаковую длину рычага и положения фиксации на поздней машине, NG или SW Cross.

Отличить износ механизма от ослабленного крепления поможет проверка ограничителей дверей. Если металл у крепления треснул или выгнут, сначала требуется ремонт опоры, а не установка нового механизма поверх повреждения.

Что подготовить перед разборкой

• Ограничитель правильного исполнения, исправные клипсы обивки и предусмотренный крепёж.
• Torx T40, головку 10 мм, инструмент для винтов своей дверной карты.
• Пластиковый съёмник, фонарь, ёмкость для гаек и винтов.
• Помощника для постоянного удержания двери, место без ветра и достаточный проход сбоку автомобиля.

Не рассчитывайте на старый ограничитель, пока отворачиваете его крепёж. Дверь должна быть под контролем уже в этот момент. Не привязывайте её за проводку, уплотнитель или наружную ручку. Зафиксируйте автомобиль, выключите зажигание и отсоедините минусовую клемму перед разъединением дверных разъёмов.

Как заменить ограничитель

1. 1

   Откройте доступ через обивку

   Освободите все винты своей дверной карты и затем клипсы. На передней двери часть крепежа скрыта накладками ручки и блоком стеклоподъёмников. На задней раннего исполнения есть нижний винт T20 и два болта под накладкой ручки. Учитывайте электрический или ручной стеклоподъёмник. Не отрывайте карту, пока не освобождены все соединения. Поддерживая её, отключите разъёмы.

2. 2

   Найдите корпус внутри двери

   Проследите рычаг ограничителя от стойки до его входа в дверь. Осмотрите технологический проём, через который выйдет корпус. При наличии защитного экрана отведите только нужный участок, сохранив возможность восстановить его герметичность. Замок, наружную ручку и стеклоподъёмник для этой операции без необходимости не разбирайте.

3. 3

   Освободите крепление к стойке

   Помощник удерживает дверь в выбранном положении и не даёт ей распахнуться. Полностью посадите T40 и отверните винт кронштейна ограничителя у стойки. Сохраните крепёж. С этого момента ограничителя открытия уже нет, даже если корпус ещё прикреплён к двери.

4. 4

   Отсоедините корпус от двери

   Поддерживайте механизм изнутри, головкой 10 мм отверните две гайки его крепления. Не роняйте их в нижнюю полость. Введите освобождённую часть рычага внутрь и извлеките ограничитель через технологическое окно, не цепляя проводку. Не раздвигайте проём отвёрткой и не изгибайте направляющие стекла ради выхода детали.

5. 5

   Сравните и установите механизм

   Сверьте расположение креплений, направление рычага и применимость новой детали. Осмотрите металл опоры. Введите ограничитель через проём, совместите посадку и наживите оба крепления к двери. Затем соедините рычаг со стойкой. Все детали должны встать без натяжения и выламывания отверстий.

6. 6

   Закрепите и проверьте ход

   Закрепите механизм на всех предусмотренных точках. Момент затяжки берите для фактического крепежа по карте автомобиля или инструкции поставленного комплекта: размер головки 10 мм не определяет универсальное усилие. Плавно проведите дверь через рабочие положения, удерживая её рукой. Корпус и кронштейн не должны смещаться или щёлкать относительно металла.

7. 7

   Восстановите обивку

   Уберите крепёж и инструмент из двери, верните защитный экран и жгут в держатели. Подключите органы управления для проверки стеклоподъёмника: рычаг ограничителя и проводка не должны мешать стеклу. После проверки выключите зажигание и восстановите обивку, заменив повреждённые клипсы.

Подробный порядок снятия дверной карты используйте как отдельный этап доступа, не как требование разобрать всю дверь. Новый предварительно смазанный механизм не промывайте растворителем. Для штатного раннего ограничителя заводская инструкция предусматривает смазку поверхностей скольжения. Требования производителя нового исполнения могут отличаться.

Как проверить результат

• Дверь удерживается в предусмотренных положениях и не проходит дальше ограниченного угла.
• Рычаг перемещается без закусывания, крепления не двигаются относительно кузова и двери.
• Нет нового металлического удара при смене направления.
• Стекло проходит весь ход, провода и экран не зацепляются за механизм.
• Дверь штатно закрывается замком, обивка прилегает и все кнопки работают.

Если после установки дверь стала останавливаться слишком рано или механизм упирается до закрывания, не разрабатывайте его силой: перепроверьте деталь и ориентацию. Трещина в панели, сорванная резьба или невозможность надёжно закрепить ограничитель требуют ремонта до эксплуатации.
