Как снять стекло задней двери Lada Vesta

Какое стекло и исполнение двери здесь разобраны

Инструкция относится к опускному боковому стеклу в задней двери, а не к вклеенному стеклу кузова или двери багажника. Основа — устройство задней двери из ТИ АВТОВАЗ 3100.25100.20589. В нём есть отдельная направляющая опускного стекла, зажим и стеклоподъёмник со своей направляющей. До начала сопоставьте именно эти детали со своей дверью.

В заводском разделе показан в том числе ручной привод. При сборке отдельно упомянуты ручка или переключатель. Электрический привод меняет обращение с колодками и питанием, но сам по себе не доказывает одинаковое крепление механики. Для Vesta NG, SW Cross и заменённой двери сначала сверяют конструкцию и комплектующие, а не только модель в документах.

Что потребуется и когда работу нужно остановить

Для показанного крепления направляющей и зажима нужна головка 10 мм с подходящим удлинителем. Для карты — инструмент под её винты, в том числе Torx T20, и съёмник держателей. Подготовьте перчатки, очки, мягкое место для стекла и помощника. Острые края внутренней панели и незакреплённое стекло — причины не работать одной рукой вслепую.

Разбитое стекло не извлекают как целую деталь: сначала требуется безопасно убрать осколки, в том числе из зажимов и направляющих. Если стекло зажато перекошенным механизмом, не освобождайте его ударом и не тяните через затянутый держатель. При отсутствии контролируемого доступа к креплению работу лучше передать специалисту.

Как последовательно освободить заднее стекло

1. 1

   Откройте дверь и исключите случайное движение

   На работающем электроприводе заранее опустите стекло, затем выключите зажигание и отключите минусовую клемму АКБ по правилам автомобиля. При ручном приводе не допускайте случайного вращения ручки во время разборки. Если стекло не двигается, сначала выясните причину по проверке стеклоподъёмника, не пытайтесь добраться до зажима силой.

2. 2

   Снимите карту с учётом привода

   В исполнении с механической ручкой сначала снимите её. Освободите нижний винт карты, накладку ручки двери и крепёж под ней, затем пластиковые держатели. При электрической кнопке отсоедините её колодку, не натягивая провод. Различия крепежа разобраны в снятии обшивки задней двери.

3. 3

   Освободите наружный горизонтальный уплотнитель с обеих сторон

   В заводской конструкции его края удерживаются фиксаторами в панели. Отведите край уплотнителя от двери с каждой стороны, освободите фиксаторы и только затем снимайте деталь вверх. Не пытайтесь отогнуть жёсткую основу, когда второй конец ещё зацеплен.

4. 4

   Снимите оставшиеся предусмотренные уплотнители

   Освободите внутренний горизонтальный и верхний уплотнители опускного стекла, затем наружный уплотнитель проёма двери, указанный в этой заводской конструкции. Сохраняйте их положение и стороны. Не поддевайте стеклянную кромку отвёрткой и не укладывайте снятую резину на загрязнённый пол.

5. 5

   Извлеките отдельную направляющую стекла

   Найдите её крепёж, а не гайки направляющей подъёмного механизма. Головкой 10 мм отверните болт отдельной направляющей опускного стекла и выведите направляющую из двери. Запомните её ориентацию и посадку уплотнения. Если расположение крепежа не совпадает, не отворачивайте соседние гайки методом перебора.

6. 6

   Поднимите стекло до доступа к зажиму

   Временно установите ручку либо подключите переключатель для контролируемого перемещения. При электрическом приводе питание восстанавливают только после удаления рук и инструмента из двери. Поднимите стекло до появления зажима в технологическом окне панели. Перед ослаблением крепления снова выключите зажигание и отключите питание электропривода.

7. 7

   Поддержите стекло и освободите зажим

   Помощник удерживает стекло, пока вы головкой 10 мм с удлинителем ослабляете крепление зажима. Не заменяйте ослабление резким вытягиванием и не выворачивайте болты до падения деталей внутрь двери. Заводская последовательность предусматривает освобождение стекла до снятия самого подъёмника.

8. 8

   Выведите стекло из двери без контакта кромки с металлом

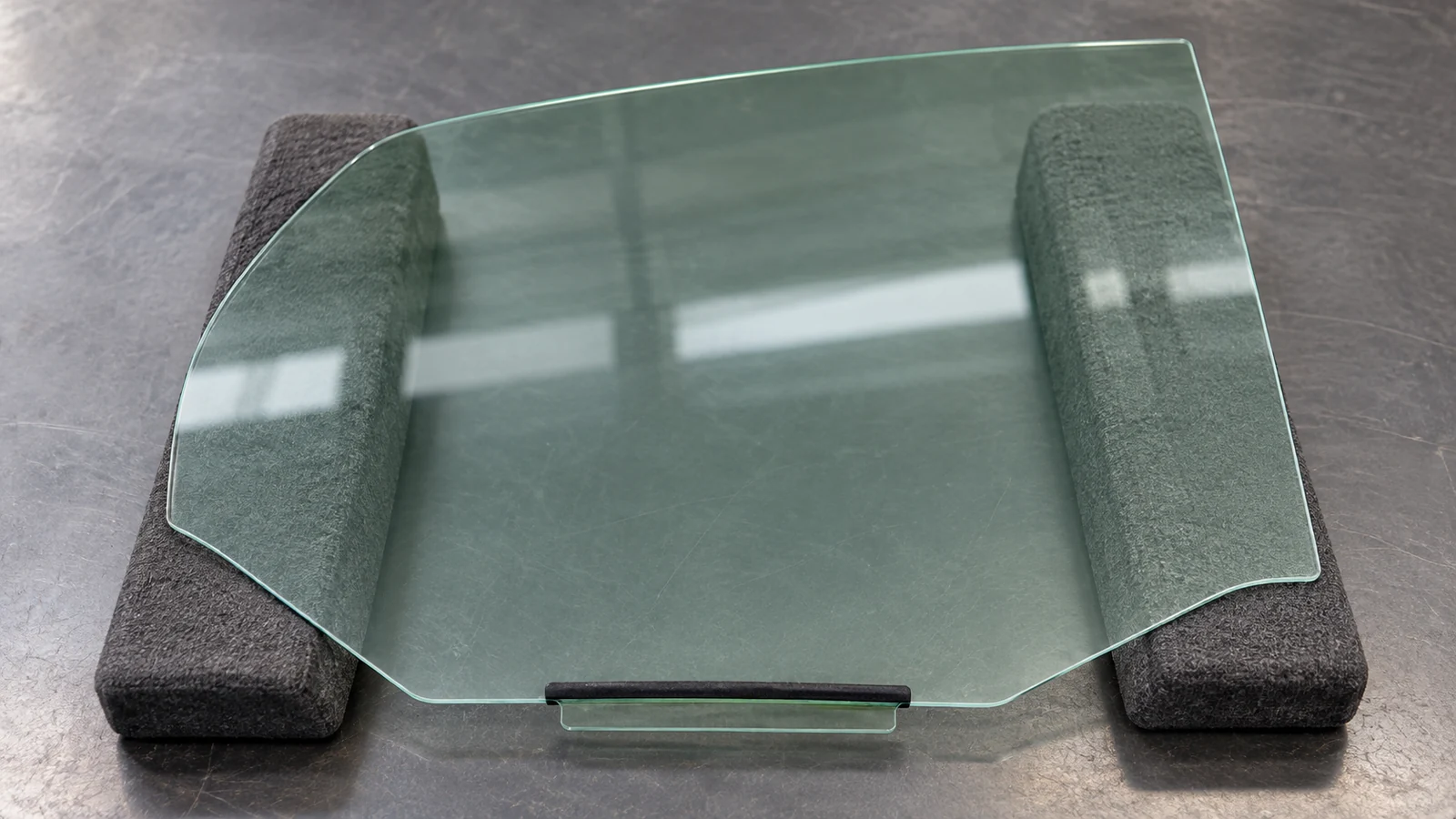

   Убедитесь, что оно освобождено от зажима и направляющей. Вдвоём извлеките стекло через оконный проём, не используя угол двери как опору для рычага. При сопротивлении остановитесь и проверьте оставшийся уплотнитель или крепление. Уложите снятую деталь на мягкую подкладку, защищая края от удара.

Как установить стекло обратно

Перед сборкой проверьте состояние кромок, зажима, снятой направляющей и уплотнений. Не ставьте стекло со сколом в нагруженном месте и не закрывайте карту поверх неустранённого перекоса. Если ставится другая деталь, её форма, сторона и крепление должны соответствовать конкретной двери.

1. Верните стекло в штатное положение и зажим, без перекоса относительно его опорных поверхностей.
2. Закрепите зажим и установите отдельную направляющую на своё место. В использованном разделе ТИ не указан числовой момент для зажима. Норму выбирают по документации установленного крепления, не заимствуют у передней двери.
3. Восстановите снятые уплотнители. Их рабочие кромки не должны оказаться зажатыми или вывернутыми в траекторию стекла.
4. Временно поставьте ручку или подключите переключатель и питание. До монтажа карты проверьте движение в обе стороны, без рук и инструмента в проёме.
5. Поднимите стекло после проверки. У электрического привода выключите зажигание и отключите минусовую клемму. Снимите временно установленную ручку либо переключатель и закончите сборку карты.

Как понять, что сборка выполнена правильно

Проверяйте также запирание и открывание двери после работ с картой. Если кнопка имеет особые режимы или привод был заменён нештатным, завершайте настройку по его документации. Универсального «обучения удержанием пять секунд» для всех задних стёкол нет в рассматриваемой заводской операции.
