Замена руля Весты включает снятие водительской подушки безопасности, сохранение среднего положения контактного диска, установку нового крепёжного болта и проверку системы после сборки. Это работа дилера LADA, а не самостоятельный демонтаж. Руководство автомобиля запрещает самовольное вмешательство в систему подушек безопасности. Порядок ниже поможет понимать состав ремонта и принимать его результат.
Ходовая часть и управление

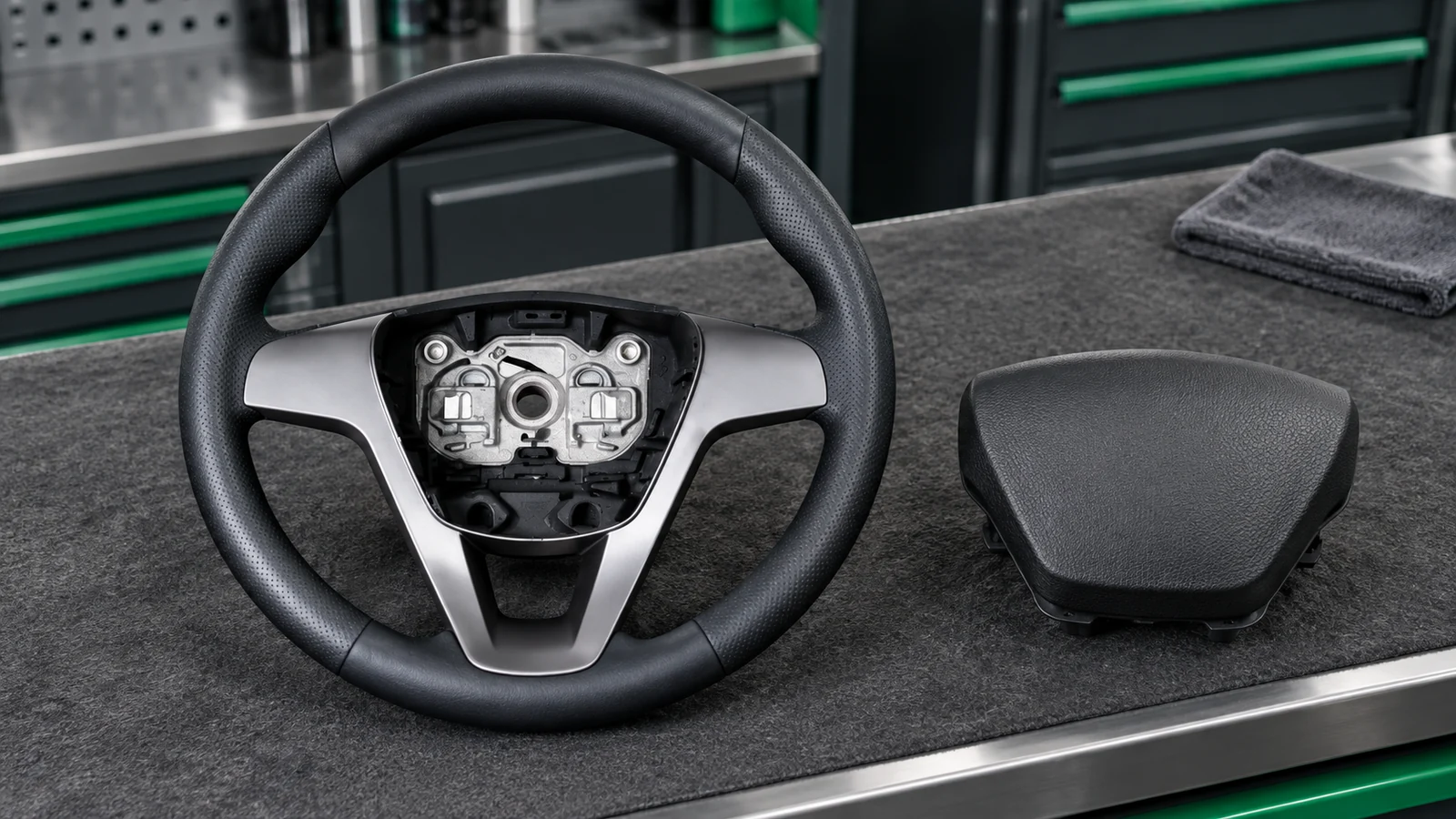

Замена рулевого колеса Lada Vesta: порядок работ и проверка
ИсполнительДилер LADA
Крепление руляНовый болт
Контактный дискСохранить среднее положение
ПриёмкаРуль, проводка и система безопасности
Когда требуется замена и к какому рулю относится порядок
Описан штатный узел ранней Lada Vesta с отдельным модулем водительской подушки, центральным болтом Torx T50 и вращающимся устройством подрулевых переключателей. Заводская карта предусматривает обычный руль и исполнение с кнопками «Мультируль». Наличие кузова SW или Cross само по себе не определяет конструкцию руля. Для Весты NG, другого модуля подушки, изменённой проводки или нештатного руля сервис сначала подтверждает собственную карту работ и совместимость деталей.
Повод для осмотра — повреждение обода или ступицы, люфт, дефект крепления, последствия удара. При потёртой отделке важно сначала оценить состояние самого узла. Неисправность кнопок, звукового сигнала или индикатор подушки не доказывают, что нужно менять весь руль: отдельно проверяют проводку, контактный диск и соответствующую систему. Причины люфта, вибрации и отказа кнопок разобраны в отдельном материале.
При установке другого штатного исполнения проверяют подбор по VIN, совместимость подушки, разъёмов и подрулевого устройства. Этот порядок не является инструкцией по дооснащению мультирулём, подогревом или замене подушки на заглушку.
Подушка безопасности содержит пиротехнический узел. Отключение аккумулятора не превращает её обслуживание в безопасную бытовую работу. Нельзя проверять цепи пиропатрона обычной контрольной лампой, подавать на них питание, ставить резистор вместо модуля или ремонтировать повреждённый разъём. Сработавшие и повреждённые компоненты оценивает сервис по отдельной процедуре.
Что должно быть подготовлено до разборки
Владелец передаёт сервису сведения о повреждении, работе кнопок и сигнала, прежних ремонтах и установленном дополнительном оборудовании. Для подбора детали нужен VIN. Не начинайте разбирать руль, чтобы «показать неисправность»: до снятия полезно сохранить состояние узла и результаты диагностики.
- Совместимое рулевое колесо и новый болт его крепления, подобранные для установленного исполнения.
- Torx T50, удлинитель, вороток, динамометрический ключ и предусмотренный заводской картой двухрычажный съёмник.
- Приспособления для штатных фиксаторов подушки, транспортировочный предохранитель контактного диска и диагностическое оборудование для системы безопасности.
В ремонтном руководстве для описанного модуля указаны клинья 67.7812-9701 и съёмники 67.7812-9702. Их наличие не заменяет допуска специалиста к работе. Нештатные заглушки, скрутки проводов и универсальные переходники не входят в перечень деталей для обычной замены.
| Позиция | Требование для описанного узла | Что проверяют |
|---|---|---|
| Центральный болт рулевого колеса | Только новый, затяжка 38–50 Н·м | Подбор болта и затяжку динамометрическим ключом |
| Контактный диск | Среднее положение и штатная фиксация при снятом руле | Совпадение положения колёс, вала, диска и выступов руля |
| Цепи подушки безопасности | Работа по карте установленной системы | Исправные соединения и итоговую диагностику, без обхода системы |
Момент 38–50 Н·м относится к центральному болту из ТИ 3100.25100.20585. Это не момент крепления рулевой колонки, промежуточного вала или любого другого руля. Его нельзя автоматически переносить на новое поколение узла.
Порядок замены в сервисе
Подтвердить причину и исполнение
Специалист проверяет повреждение, крепление и жалобу владельца, определяет установленный руль и систему подушки. До разборки согласуют замену детали, новый болт и итоговые проверки. Если причина в проводке или контактном диске, замена обода сама по себе не устранит неисправность.
Подготовить автомобиль и систему безопасности
Автомобиль устанавливают на рабочем посту, затягивают стояночный тормоз и выключают зажигание. Систему подушки отключают по применимой сервисной карте, отсоединяя предусмотренные ею провода АКБ и соблюдая выдержку до работы с разъёмами. В разделе безопасности ремонтного руководства «Монолит» запрещено касаться разъёмов SRS в первые три минуты после отключения. Эта выдержка не отменяет остальных требований карты.
Установить прямолинейное положение
Передние колёса выставляют прямо. Для описанного узла верхние спицы руля располагаются горизонтально. Это исходное положение нужно сохранить до сборки, а не восстанавливать по приблизительной отметке на ободе.
Освободить модуль подушки
На модуле с показанными в руководстве фиксаторами специалист применяет штатные клинья и съёмники в двух сервисных отверстиях. После освобождения пружинных удерживающих элементов модуль выводят из посадки без натяжения проводов. При другой конструкции фиксаторов используют её собственный порядок, не поддевают облицовку наугад.
Отсоединить соединения модуля
Разъёмы освобождают за их фиксаторы, поддерживая модуль. Снятую подушку размещают облицовкой вверх. Повреждение корпуса, колодки или защёлки требует отдельного решения по системе безопасности. Ремонтировать контакты произвольным способом и продолжать обычную замену нельзя.
Снять руль с вала
При сохранённых прямых колёсах отворачивают центральный болт T50 и снимают рулевое колесо предусмотренным инструментом. Через отверстие ступицы аккуратно выводят жгуты звукового сигнала и подушки. У мультируля сначала освобождают дополнительную колодку кнопок и выводят её жгут. Проводку не используют для вытягивания детали.
Зафиксировать контактный диск
Транспортировочный предохранитель из кармана снятого руля устанавливают во вращающееся устройство. Он удерживает контактный диск от случайного поворота. Пока руль снят, диск не вращают ради проверки или удобства доступа: внутренний провод имеет ограниченный ход.
Проверить детали перед установкой
Сравнивают старое и новое колесо, шлицы, выступы сопряжения с диском, посадку модуля и соединения жгутов. Болт, снятый с автомобиля, исключают из сборки. При несовпадении крепления или отсутствии подходящего нового болта работу не завершают подгонкой и повторным использованием крепежа.
Проверить среднее положение устройства
Перед установкой подтверждают, что колёса остаются прямо, а контактный диск сохранил среднее положение. Предохранитель снимают непосредственно перед монтажом руля. Если фиксации не было или диск поворачивали, специалист выполняет его центровку по разделу 3 заводской карты. Ставить руль при неизвестном положении диска нельзя.
Совместить ступицу и жгуты
Жгуты пропускают через предусмотренное отверстие ступицы. Шлицы руля совмещают со шлицами вала, а выступы рулевого колеса — с пазами поворотного диска. Ступица должна встать в предусмотренное положение без защемления проводов. Неправильную посадку нельзя исправлять притягиванием болтом.
Закрепить руль новым болтом
Установленное колесо закрепляют новым болтом. Для описанного штатного исполнения заводская карта задаёт 38–50 Н·м. Затяжку выполняют динамометрическим ключом с насадкой T50. Проверяют посадку и отсутствие люфта, не заменяют установленную норму ударной затяжкой.
Вернуть соединения и подушку
Подключают жгут мультируля, если он предусмотрен, и штатные соединения модуля подушки. Проводку укладывают без натяжения и защемления. Модуль устанавливают в обратном порядке по его карте, проверяя фиксацию. Декоративная облицовка не должна держаться только на одном зацепе.
Восстановить питание и выполнить диагностику
После законченной сборки специалист восстанавливает соединения АКБ и проверяет систему безопасности диагностическим прибором. Контролируют штатный цикл индикатора, отсутствие сообщения о неисправности и результаты диагностики. Гашение лампы путём удаления ошибок без устранения причины не является исправным результатом.
Проверить управление и передать автомобиль
Проверяют звуковой сигнал, предусмотренные кнопки и подрулевые функции. По заводской карте проверяют вращающееся устройство поворотом руля в левое и правое крайние положения с возвратом в центр и контролем отсутствия ошибки подушки. При заедании или необычном сопротивлении проверку прекращают. После безопасной проверки на месте сервис подтверждает правильное положение руля при прямолинейном движении и выдаёт автомобиль только с исправными системами.
Если контактный диск потерял среднее положение
Для вращающегося устройства из ТИ 3100.25100.20585 предусмотрена сервисная центровка: специалист определяет полный свободный ход диска между крайними положениями без применения усилия, возвращает его на половину измеренного числа оборотов, совмещает отверстия диска и корпуса и устанавливает транспортировочный предохранитель. Фиксированное универсальное число оборотов в этой карте не задано. Совет «повернуть на два оборота» без определения конкретного узла применять нельзя.
Эта операция допустима на снятом блоке и на установленном блоке непосредственно перед монтажом руля. Если диск закусывает, повреждён или его положение невозможно подтвердить, замена колеса не считается готовой. Простое выравнивание обода на шлицах не восстанавливает запас хода внутреннего провода.
Как принять выполненную замену
- В документах на работу указан установленный руль и замена центрального болта. Совместимость детали подтверждена для вашего автомобиля.
- Руль закреплён без люфта, обод и модуль установлены ровно. Нет незакреплённой облицовки, постороннего трения и признаков защемления проводки.
- Сигнал, кнопки и подрулевые функции работают. Индикатор подушки проходит штатную самопроверку, сервис подтвердил отсутствие неисправности диагностикой.
- При прямолинейном движении руль находится в правильном положении. После поворотов не появляется сообщение об ошибке системы безопасности.
Сохраните заказ-наряд и результаты диагностики. Если после ремонта появилась лампа подушки, пропал сигнал или возникло заедание, верните автомобиль на проверку. При неисправности управления не продолжайте движение, организуйте доставку в сервис. Отсутствие горящей лампы само по себе не подтверждает исправность отключённой или изменённой системы.
Что нельзя считать правильной заменой
Старый болт. Для описанного узла его повторная установка запрещена. Сохранённая резьба не отменяет требования заменить крепёж.
Поворот контактного диска без фиксации. Ошибка может проявиться после поворота руля, даже если на месте сигнал и кнопки работают.
Притягивание несовместимого руля болтом. Оно не исправляет различие шлицев, выступов, посадки подушки и соединений.
Подмена диагностики погасшей лампой. Резистор, заглушка или изменение цепи не восстанавливают защитную функцию подушки.
Одинаковые нормы для всех поколений. Карту ранней Весты нельзя автоматически применять к Весте NG или переделанному узлу.
Источники технических требований
АВТОВАЗ, ТИ 3100.25100.20585, разделы 2 и 3: снятие и установка рулевого колеса, новый болт, момент затяжки, положение контактного диска и проверка вращающегося устройства. Руководство по эксплуатации LADA Vesta от 30.09.2024, раздел о подушках безопасности: обращение к дилеру при замене руля и запрет самовольного вмешательства. «Монолит», руководство Lada Vesta с 2015 года, главы 18 и 20: рулевое колесо, модуль водительской подушки и меры безопасности. Требования конкретного установленного исполнения имеют приоритет над общей схемой.
