Как измерить толщину тормозных дисков Lada Vesta

Где найти минимальную толщину именно своего диска

Найдите маркировку MIN TH с размером в миллиметрах: она может находиться на торце или центральной части диска. Если надпись не читается, установите производителя и артикул детали и проверьте технические данные. Размер нового диска и минимально допустимая толщина — разные параметры. Нельзя вычитать из толщины нового диска произвольные два миллиметра.

Способ измерения не зависит от кода двигателя, но тормозные исполнения у седана, SW, Cross и разных лет выпуска нужно различать. Если каталог, маркировка и установленный механизм не согласуются, сначала выясните причину. Выбирать меньшее из спорных предельных значений, чтобы разрешить дальнейшую езду, нельзя.

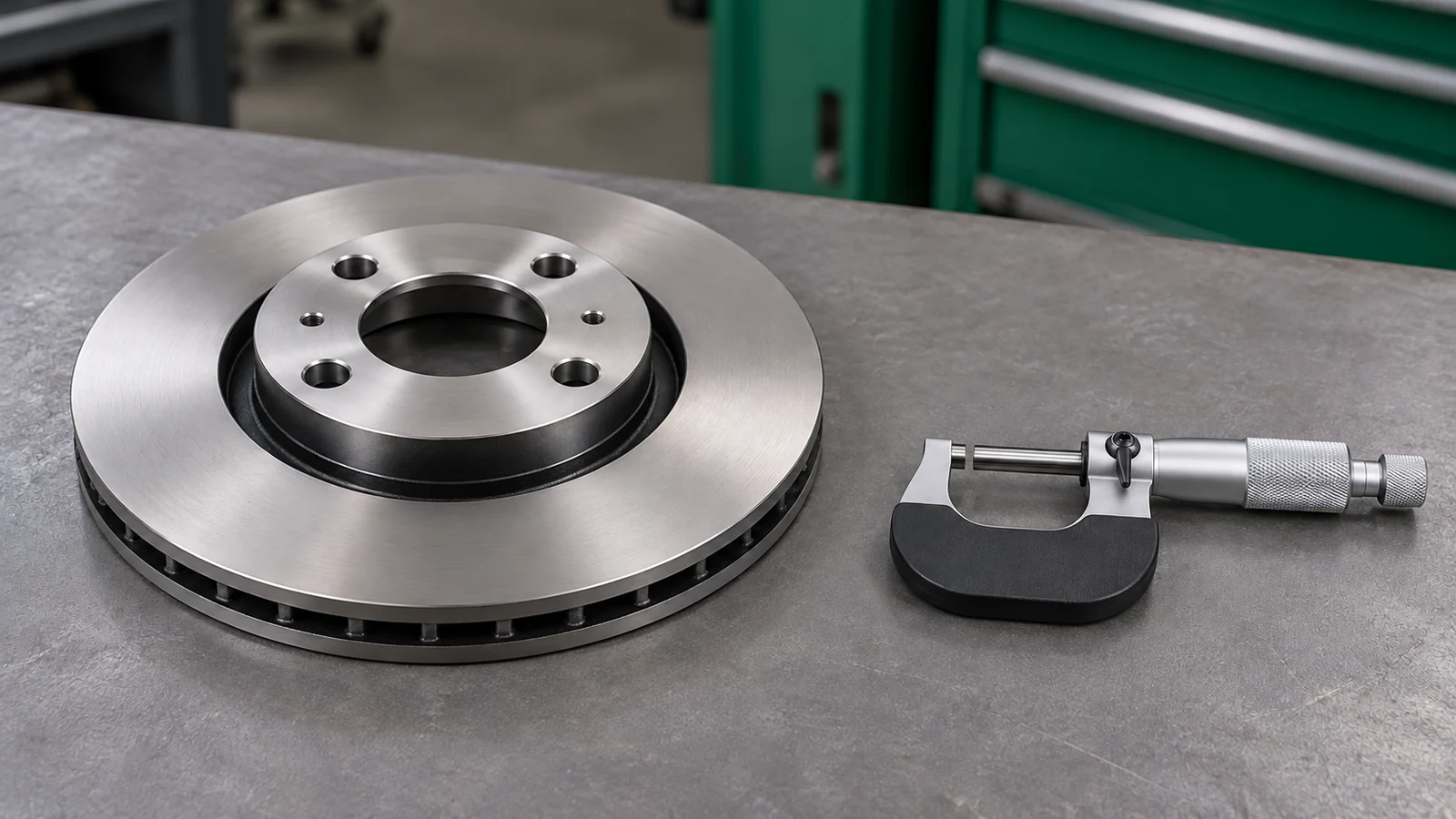

Чем измерять и почему обычный штангенциркуль может ошибиться

У изношенного диска по краю часто остаётся выступ, которого колодка не касается. Прямые губки обычного штангенциркуля могут опереться на этот выступ и показать размер толще рабочей части. Для такого диска нужен прибор, измерительные наконечники которого достают до обеих рабочих поверхностей, обходя буртик. У специальных дисковых измерителей для этого предусмотрена соответствующая форма губок.

• Подберите диапазон и глубину скобы микрометра под диск. До работы очистите измерительные поверхности и проверьте ноль по инструкции прибора.
• Используйте исправный инструмент с известной погрешностью. Большое число знаков на дисплее не доказывает такую же точность измерения.
• Подготовьте фонарь, очиститель тормозных деталей, салфетки и запись результатов отдельно для каждой стороны.
• Для доступа снимайте колесо только на устойчиво установленном автомобиле. Одного домкрата без страховочной опоры недостаточно.

Замер линейкой через спицы и оценка «на палец» подходят только для обнаружения очевидного повреждения, но не для допуска диска к работе. Не подставляйте случайные монеты и шайбы под губки: дополнительные поверхности и неизвестная толщина подкладок создают новую ошибку измерения.

Как правильно измерить толщину по шагам

1. 1

   Дайте тормозам остыть и обеспечьте доступ

   Не измеряйте диск сразу после поездки и не охлаждайте его водой. Установите автомобиль в безопасном рабочем месте, выключите зажигание, зафиксируйте его от перемещения. Снимите нужное колесо с соблюдением правил подъёма и страховки. Для замера тормозной шланг отсоединять не требуется.

2. 2

   Запишите исполнение и предельный размер

   Очистите место маркировки настолько, чтобы прочитать MIN TH, не повреждая деталь. Запишите ось, сторону, артикул, если он известен, и допустимый минимум в миллиметрах. Не начинайте оценку с заранее выбранного числа «для всех Вест».

3. 3

   Осмотрите обе стороны диска

   Проверьте наружную и внутреннюю рабочие поверхности при хорошем освещении. Удалите грязь и рыхлые отложения в местах замера, не стачивая металл. Не сдувайте тормозную пыль сжатым воздухом. Трещины, глубокие риски и выраженная коррозия требуют отдельной оценки независимо от полученной толщины.

4. 4

   Поставьте измерительные наконечники на рабочее кольцо

   Наконечники должны касаться противоположных рабочих поверхностей, а не наружного буртика, грязи или вентиляционного канала. Держите прибор без перекоса и прикладывайте усилие штатным механизмом микрометра, не дожимая его силой. Если губки не обходят буртик или доступ закрыт суппортом, показание нельзя принимать за толщину диска: нужен другой подходящий прибор либо проверка в сервисе со снятием мешающих деталей по карте ремонта.

5. 5

   Сделайте несколько замеров по окружности

   Измерьте диск как минимум в четырёх разных местах по окружности и запишите каждое значение. Не ограничивайтесь удобной наружной точкой: при видимой неравномерной выработке проверьте доступные более изношенные участки рабочего кольца. Повторите подозрительно отличающийся замер после проверки установки прибора.

6. 6

   Выберите наименьший достоверный результат

   Для оценки остаточной толщины используйте минимальный замер, а не среднее арифметическое. Среднее скроет более тонкий участок. Если результат находится у предела и разница сопоставима с погрешностью прибора, повторите измерение более точным инструментом. Округлять значение вверх ради соответствия норме нельзя.

7. 7

   Проверьте диск на другой стороне той же оси

   Запишите результаты второго диска отдельно. Большая разница в износе между сторонами — основание проверить тормозной механизм и колодки, а не повод оставить более толстый диск в паре с новым. При необходимости замены диски меняют комплектом на оси. Для описанного в заводской ТИ переднего механизма одновременно предусмотрены новые колодки.

8. 8

   Завершите проверку и правильно соберите узел

   Если снимали только колесо, установите его штатным способом и затяните болты по норме установленного крепежа. В ТИ 3100.25100.20584 для штатного колеса указаны 90–120 Н·м с окончательной затяжкой по диагонали после опускания. Если для доступа разбирали суппорт, его обратная сборка и контроль тормозов выполняются по отдельной процедуре — одного завершения измерения недостаточно для выезда.

Что записать, чтобы не перепутать результаты

Для каждого диска нужна отдельная строка. Если измеряли больше четырёх точек, сохраните все результаты, особенно меньшие значения. Размеры записывайте в миллиметрах с той точностью, которую действительно обеспечивает прибор.

Как принять решение после измерения

Если одна сторона изношена сильнее и одно колесо заметно перегревается, устраните причину подклинивания до установки новых деталей. Иначе новый диск может снова получить неравномерный износ.

Чем толщина отличается от разнотолщинности и биения

Это три разных проверки. Остаточная толщина показывает размер рабочего кольца в точке. Разнотолщинность — разница размеров по окружности на одинаковом радиусе. Боковое биение — отклонение поверхности при вращении относительно оси. По одному замеру микрометром нельзя сделать вывод об отсутствии биения.

Для проверки разнотолщинности HELLA описывает измерения на одинаковом расстоянии примерно 10–15 мм от наружного края рабочей дорожки с последующим сравнением максимума и минимума. Это отдельная точная операция, для которой важны методика, состояние поверхности и точность прибора. Общий размер из справочника изготовителя компонентов нельзя автоматически назначать допуском любой Весты.

Когда при торможении бьёт руль, даже достаточная толщина дисков не завершает диагностику: проверяют посадку на ступице, биение и работу тормозных механизмов. Для штатного переднего диска из ТИ 3100.25100.20586 предусмотрена замена при глубоких рисках. Документ не разрешает шлифование такого диска.

Какие ошибки делают замер бесполезным

• Сравнивать передний диск с нормой заднего или с размером нового диска.
• Проверить только наружную поверхность и пропустить внутреннюю коррозию.
• Захватить буртик вместо рабочей дорожки и получить завышенное значение.
• Сделать один замер либо усреднить результаты, скрыв самый тонкий участок.
• Считать разницу до MIN TH прогнозом оставшегося пробега.
• Назначить замену только одного диска при необходимости замены пары на оси.
• Принять исправную толщину за доказательство исправности суппорта, колодок и ступицы.
