Замена выключателя стоп-сигналов Lada Vesta

Замена выключателя стоп-сигналов Lada Vesta

Выключатель стоп-сигналов находится на кронштейне педали тормоза. У описанного заводского исполнения он снимается поворотом на четверть оборота, а перед установкой нужно подготовить положение штока. Педаль при установке должна быть полностью отпущена и находиться в верхнем положении. После замены проверяют не только задние фонари, но и оба сигнала датчика в диагностике.

6 разделов 2 комментария ~7 мин чтения
РасположениеНад педалью тормоза, в её кронштейне
Крепление по ТИПоворотное, без отдельного болта
Перед установкойПодготовить шток и отпустить педаль
Финальный контрольСтоп-сигналы и два канала датчика

Когда замена выключателя действительно нужна

Повод проверить узел — стоп-сигналы не включаются, не гаснут после отпускания педали или работают нестабильно. Но те же проявления могут быть связаны с питанием, разъёмом, проводкой и задними фонарями. Сначала посмотрите, отказали все стоп-сигналы или только один. Если проблема локальна в одном фонаре, полезнее начать с лампы, патрона и контактов стоп-сигнала.

Что происходитЧто проверить до покупки
Все стоп-сигналы не загораютсяПитание цепи, защиту, соединение колодки, движение штока и работу выключателя. Не замыкать неизвестные контакты перемычкой.
Стоп-сигналы горят при отпущенной педалиВозврат педали, посадку корпуса, положение штока и исправность контактов. Коврик или механическое заедание тоже нужно исключить.
Стоп-сигналы тускнеют или меняют яркость при включении других огнейВ первую очередь цепь массы и контакты задних фонарей, а не только выключатель на педали.
Есть ошибка рассогласования сигналов педали, но фонари работаютОба канала выключателя, разъём и проводку по схеме установленной системы управления. Один исправный канал не доказывает исправность второго.

В заводской диагностике системы с контроллером М86 код P0504 связан с рассогласованием двух сигналов педали. Он не является безусловной командой заменить датчик: ТИ предусматривает проверку электрических цепей и установки. Неисправность этих сигналов может влиять на работу двигателя, поэтому контроль одних ламп недостаточен.

Выключатель стоп-сигналов Lada Vesta

Как проверить применимость нового выключателя

Порядок ниже относится к поворотному выключателю из ТИ АВТОВАЗ 3100.25100.20586, рисунки 3-3 и 3-5. В нём сигнал стоп-сигналов и информация о положении педали передаются через две контактные группы. До снятия сравните номер детали, разъём, крепёжные выступы и форму штока с установленным узлом.

Для седана, SW, Cross и разных двигателей определяющим является исполнение педального узла и системы управления. На NG, Sport, автомобиле с другим педальным узлом или нештатным выключателем сначала проверьте каталог по VIN и инструкцию к детали. Настройку штока из этой ТИ нельзя переносить на внешне похожий датчик с другой системой регулировки.

Не путайте выключатель тормоза с датчиком педали сцепления: у машины с МКП они находятся рядом, но имеют разные функции и схемы. Для замены самого выключателя тормоза не требуется отсоединять тормозные трубки, снимать главный цилиндр или разъединять педаль со штоком вакуумного усилителя.

Что подготовить для работы

  • Подходящий выключатель с целыми крепёжными выступами и исправным разъёмом.
  • Фонарь и удобный доступ к педальному узлу. Снимайте только мешающую облицовку штатным способом, не отрывая её вместе с проводами.
  • Штангенциркуль для установочного размера штока показанного выключателя.
  • Ключ для отключения клеммы АКБ и инструмент для крепежа мешающей облицовки.
  • Диагностический прибор, который показывает оба сигнала педали именно в установленной системе управления. Для проверки фонарей нужен помощник либо возможность безопасно наблюдать все стоп-сигналы.

Запишите ошибки и условия отказа до отключения питания. Не проводите измерение сопротивления в подключённой цепи под напряжением. Проверку питания и проводки выполняют по электрической схеме автомобиля. Универсальной распиновки по цвету пластика или положению колодки здесь нет.

Как снять, отрегулировать и установить выключатель

  1. Зафиксируйте машину и отключите питание

    Поставьте автомобиль на ровной площадке, включите стояночный тормоз, выключите зажигание и извлеките ключ. После сохранения диагностических данных отключите отрицательную клемму аккумулятора по порядку для своего автомобиля и изолируйте её от случайного контакта. Не начинайте работу при включённом зажигании.

  2. Обеспечьте доступ к кронштейну педали

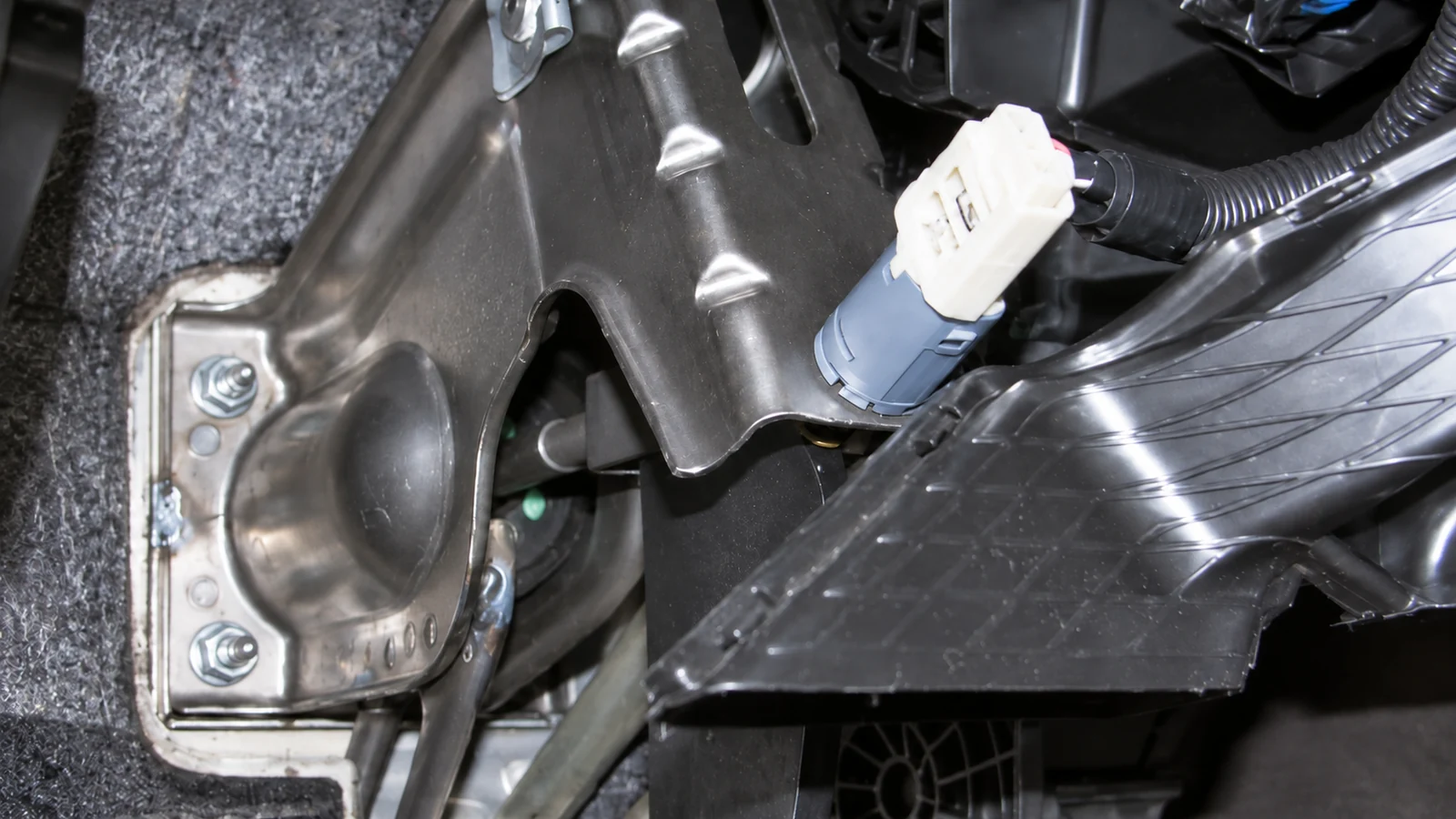

    Отодвиньте сиденье, уберите коврик и найдите корпус выключателя над педалью тормоза. Если доступ закрывает крышка блока предохранителей, снимите её штатным способом. При наличии на ней кнопки багажника и корректора фар сначала освободите их разъёмы, поддерживая крышку. Не тяните её за проводку.

  3. Отсоедините электрическую колодку

    Запомните положение разъёма, нажмите фиксатор и снимите колодку с выключателя за её корпус. Осмотрите контакты и фиксацию: оплавление, коррозия или разболтанный разъём требуют устранения причины. Новый выключатель не исправит повреждённую колодку.

  4. Поверните корпус и извлеките выключатель

    Для показанного в ТИ крепления поверните корпус на 90° против часовой стрелки и выньте его из отверстия кронштейна. Не поворачивайте шток вместо корпуса и не ломайте крепёжные выступы плоскогубцами. Если установленная деталь не соответствует поворотному креплению, этот способ снятия не применяйте.

  5. Подготовьте установочный размер штока

    У соответствующего заводской схеме выключателя выдвиньте шток, получив размер 10 ± 0,2 мм по рисунку 3-5. Размер относится к показанному на рисунке выступающему участку штока между направляющей корпуса и нажимной головкой, а не к полной длине детали. Сверьте точки измерения с рисунком на странице PDF 461. Если поставщик другой детали предписывает иную начальную установку, сначала подтвердите её совместимость и процедуру. Не вытягивайте механизм силой.

  6. Установите корпус при отпущенной педали

    Убедитесь, что педаль вернулась в своё верхнее положение и ничто её не удерживает. Введите выключатель в отверстие кронштейна и поверните по часовой стрелке до упора. Проверьте фиксацию корпуса без приложения чрезмерного усилия. Во время этой установки педаль не должна быть нажата. Не подкладывайте шайбы и не приклеивайте проставку к площадке педали для получения нужного срабатывания.

  7. Подключите колодку и восстановите облицовку

    Установите электрическую колодку до надёжной фиксации и уложите проводку так, чтобы педаль её не задевала. Верните разъёмы кнопок и крышку, если снимали их. Проверьте, что инструмент и детали убраны из зоны педалей, затем восстановите подключение аккумулятора.

  8. Проверьте фонари и оба сигнала педали

    На неподвижной машине несколько раз плавно нажмите и полностью отпустите педаль. Проверьте все стоп-сигналы, затем в диагностике проследите за обоими каналами датчика. Для М86 это параметры «Датчик 1 педали тормоза» и «Датчик 2 педали тормоза». Логические названия состояний зависят от прибора, поэтому важна согласованная смена состояний по схеме системы, а не требование, чтобы оба значения всегда совпадали.

Что проверить после замены до выезда

  • Педаль полностью возвращается, не упирается в коврик или проводку. Корпус выключателя надёжно удерживается в кронштейне.
  • При нажатии включаются все предусмотренные стоп-сигналы, в том числе дополнительный. После отпускания они гаснут.
  • При повторных нажатиях нет пропусков, зависания или мерцания, связанного с движением колодки.
  • Оба диагностических канала изменяются согласованно при нажатии и отпускании. Новые ошибки не появляются.
  • После устранения причины ошибки сохранены в записи, затем очищены диагностическим прибором и выполнена повторная проверка. Само стирание кода ремонтом не считается.

Если стоп-сигналы не работают или горят постоянно, выезжать для проверки на дорогу не нужно. Сначала устраните неисправность на месте. При нормальных фонарях и сохраняющемся рассогласовании проверяют вторую контактную группу, разъём, установку и проводку. Не меняют контроллер только по наличию P0504.

Если яркость стопов зависит от включения других огней, вернитесь к массе и соединениям задних фонарей. Это отдельная электрическая неисправность, которую регулировка штока не устраняет.

Почему новый выключатель иногда не решает проблему

ОшибкаЧто исправить
Подобрана похожая деталь с другой регулировкойСверить артикул, разъём, крепление и инструкцию установки до изменения штока.
При установке была нажата педальВосстановить правильную установку по ТИ соответствующего выключателя. Не компенсировать ошибку проставками.
Проверили только задние лампыПроверить оба сигнала датчика в системе управления.
Приняли один негорящий фонарь за отказ выключателяПроверить локальную лампу, патрон, контакты и проводку этого фонаря.
Очистили ошибки, не сохранив условия отказаДо следующей замены записать коды и диагностические параметры, воспроизвести проблему безопасно на месте.
Разъём плохо зафиксирован или повреждёнВосстановить соединение. Повторная покупка выключателя не заменяет ремонт колодки.
Источники данных

ТИ АВТОВАЗ 3100.25100.20586, раздел 3, листы 4–5, страницы PDF 460–461: поворот на 90° при снятии, размер штока 10 ± 0,2 мм на рисунке 3-5, установка при верхнем положении педали и фиксация поворотом по часовой стрелке. Из раздела о вакуумном усилителе использованы только операции с выключателем. Разборка усилителя для его отдельной замены не требуется.

ТИ 3100.25100.12056, страницы PDF 90–91 и 261–262: две контактные группы в системе М86, диагностические сигналы педали и проверка при P0504. Распиновка и диагностические условия этого контроллера не объявлены универсальными для других систем управления.
