Дооснащение противотуманными фарами требует не только установки двух светильников в бампер. Нужны согласованные крепления, защищённая цепь питания и управление. Комплект CARGEN AX790 для Vesta NG использует отдельную кнопку, силовое и импульсное реле. Это инструкция по монтажу выбранного комплекта, а не универсальная распиновка любой Весты и не активация штатных ПТФ через блок кузовной электроники. Производитель рекомендует поручить электрический монтаж специалисту.
Электрооборудование

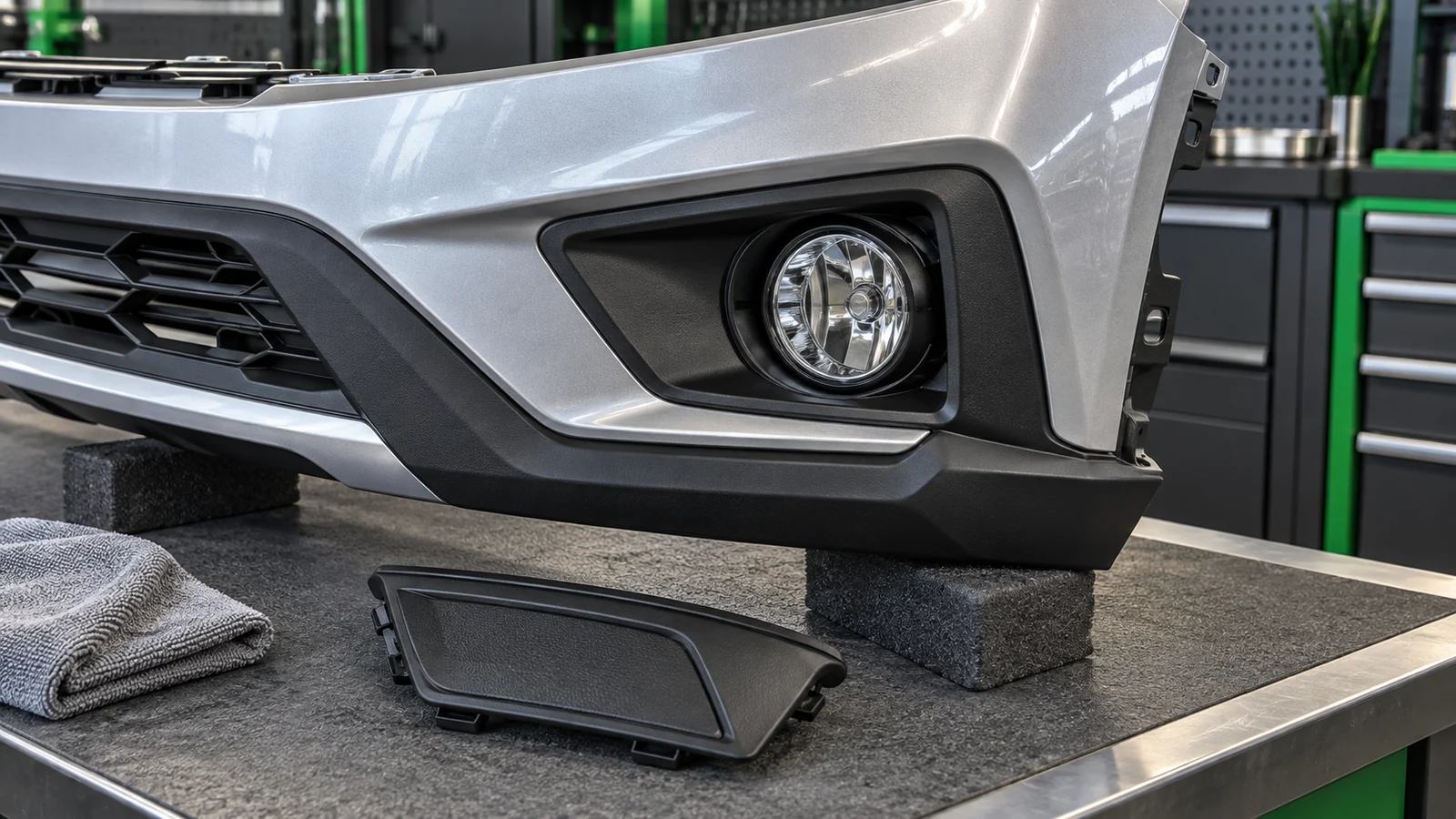

Установка передних противотуманных фар Lada Vesta
ИсполнениеVesta NG и комплект AX790
УправлениеОтдельная кнопка слева от руля
Защита комплектаДва предохранителя по 10 А
Главный рискОшибка питания или повреждение жгута
Для какой Весты подходит эта схема
Сначала сверьте поколение автомобиля, маркировку комплекта и его вложенную схему. В карточке AX790 изготовитель указывает Vesta NG. В комплект входят кнопка, силовое реле 30 А, импульсное реле 12 В и два предохранителя 10 А. Назначения проводов ниже относятся именно к этой проводке. Универсальный AX783, ранняя Vesta и подключение непосредственно к uBCM требуют других схем.
Фары, рамки и крепёж приобретают отдельно с проверкой посадки в фактическом бампере. Выбирайте готовые рамки с отверстиями под согласованные ПТФ. Такой вариант прямо предусмотрен производителем комплекта и не требует вырезать отверстия по неизвестному шаблону. При установке на SW Cross учитывайте именно облицовку Cross, а не только слово Vesta на упаковке. Рамка должна удерживать фару без натяга и оставлять доступ к регулировке.
Рассматриваемая схема не описывает замену подрулевого переключателя, программирование кузовного блока или включение подсветки поворотов. Не добавляйте эти операции к монтажу AX790 по аналогии с чужим комплектом.
Что подготовить до разборки
Разложите комплект и сопоставьте четыре жгута: фар, силового реле, импульсного реле и выключателя. Проверьте наличие двух плавких вставок, исправность колодок и целостность изоляции. Для креплений бампера и фар нужен инструмент под фактические головки, для облицовки — пластиковая лопатка. Для проводки необходимы мультиметр, инструмент для автомобильных соединений, соответствующая изоляция и крепления жгута.
До отсоединения питания выключите зажигание и потребители. Отключайте батарею начиная с минусовой клеммы, исключите её случайное касание вывода. Если снимается и плюсовая клемма, при восстановлении сначала подключают плюс, затем минус. Порядок работы с креплением и клеммами отдельно разобран в инструкции замены аккумулятора.
Доступ к креплениям снизу организуйте на подъёмнике или надёжных опорах, не на одном домкрате. Защитите снятую облицовку от царапин. Прежде чем тянуть бампер, освободите его крепления и отсоедините установленное оборудование. Расположение крепежа зависит от исполнения, особенности подготовки описаны в порядке снятия переднего бампера.
Какие точки питания использует комплект AX790
Сверяйте цвет одновременно с принадлежностью к жгуту и маркировкой схемы. Два красных провода имеют разные назначения. В опубликованном описании CARGEN серый провод ошибочно назван массой, хотя на рисунке он обозначен как питание A+ и соединён с контактом 30 силового реле. Соединять его с кузовом по этому слову нельзя. При несовпадении вложенной схемы или проводки монтаж прекращают до выяснения назначения.
| Провод комплекта | Точка подключения в инструкции NG | Что сверить |
|---|---|---|
| Серый, жгут силового реле | Плюсовая шпилька подкапотного монтажного блока | На схеме это A+, питание контакта 30, а не масса |
| Чёрный провод массы | Кузов автомобиля | Именно вывод массы, без подмены управляющими проводами |
| Красный, жгут импульсного реле | Синий провод ДХО в колодке головной фары | Принадлежность к жгуту и функцию провода фары |
| Красный, жгут выключателя | Провод в гнезде № 4 колодки корректора фар | Номер гнезда на разъёме, не отсчёт с произвольной стороны |
Цвет сам по себе не доказывает назначение проводника после ремонта или изменения комплектации. Перед врезкой специалист проверяет выбранную цепь по схеме конкретного автомобиля и измерением. Нельзя заменять указанную точку случайным плюсом соседнего предохранителя или переносить номера предохранителей с ранней Весты.
Порядок установки фар, проводки и кнопки
- 1
Подготовьте доступ
При отключённом питании снимите передний бампер. В инструкции комплекта отдельно указано предварительное освобождение передних болтов защиты картера. Сохраните крепёж по местам и отсоедините проводку снимаемой облицовки.
- 2
Установите согласованные рамки и ПТФ
Используйте рамки с готовыми отверстиями. Закрепите фары предусмотренными винтами. До дальнейшей сборки проверьте посадку и доступность регулятора.
- 3
Разместите жгут фар
Производитель задаёт маршрут вдоль нижнего усилителя рамки радиатора. Клемму массы самого длинного жгута закрепляют на кузове со стороны пассажира. Проводка не должна попасть между стыкующимися деталями.
- 4
Откройте подкапотный монтажный блок
Найдите указанную плюсовую шпильку. Работайте с ней только при обесточенной цепи, освобождая её штатный плюсовой провод для подключения предусмотренного вывода комплекта.
- 5
Подключите питание и массу
Серый вывод силового жгута соедините с плюсовой шпилькой, сохранив штатное подключение. Чёрный вывод массы этого жгута соедините с кузовом. Сверьте эти соединения с обозначением A+ и символами массы на схеме.
- 6
Подключите вход импульсного реле
Отсоедините колодку головной фары, определите синий провод ДХО и присоедините к нему красный провод именно жгута импульсного реле. Соединение выполните и изолируйте как автомобильное электрическое соединение, затем восстановите колодку фары.
- 7
Соберите релейную часть
Установите оба реле и два предохранителя 10 А в соответствующие колодки комплекта. Разместите их в подкапотном блоке согласно компоновке жгута, не занимая произвольные штатные гнёзда. Крышка должна закрываться без давления на проводку.
- 8
Проведите жгут выключателя в салон
Сохраните защиту изоляции и герметичность прохода. Изготовитель не задаёт место нового отверстия или способ сверления щита. Проход и крепление проводки установщик проверяет на фактическом автомобиле с обеих сторон, до соединения кнопки.
- 9
Освободите место кнопки
Снимите пластиковую заглушку слева от рулевого колеса, предусмотренную для выключателя в описании комплекта. Проверьте, что выбранная кнопка и её колодка подходят к этому месту.
- 10
Подключите питание выключателя
Найдите провод гнезда № 4 в колодке корректора фар. Соедините с ним красный провод жгута выключателя и изолируйте соединение. Не используйте здесь красный провод импульсного реле.
- 11
Установите кнопку и соедините фары
Зафиксируйте выключатель, подключите его комплектную колодку и разъёмы обеих ПТФ. Проверьте защёлки, отсутствие натяга и возможность последующего отсоединения бампера.
- 12
Проверьте монтаж до подачи питания
По схеме сопоставьте плюсовые выводы, массы, оба управляющих подключения и предохранители. Убедитесь, что проводка не мешает педалям, рулевому управлению и сборке облицовок. Открытых токоведущих соединений оставаться не должно.
- 13
Восстановите питание и выполните функциональную проверку
Подключите клеммы в правильном порядке. Проверьте включение и выключение обеих фар кнопкой, сохранение работы ДХО, головного света и корректора. При нагреве соединений, запахе или срабатывании предохранителя выключите питание и выясните причину.
- 14
Завершите сборку
Верните бампер, установленное в нём оборудование и крепёж защиты картера. Проверьте зазоры, фиксацию рамок и отсутствие зажатого жгута. После окончательной установки выполните регулировку ПТФ на оборудованном посту, по маркировке и требованиям установленной оптики.
Когда установку можно считать законченной
Обе ПТФ должны устойчиво включаться и выключаться предусмотренной кнопкой. ДХО, корректор и основной свет после вмешательства должны сохранять свою работу. Рамки и фары не болтаются, бампер установлен без перекоса, крышка монтажного блока закрыта, соединения защищены, а жгут не натянут и не касается подвижных частей.
Срабатывание новой цепи не заменяет регулировку света. Положение светового пучка проверяют после сборки автомобиля, а не по свободно лежащему бамперу. Не назначайте дальность по чужому видео или числу метров перед машиной. Монтаж комплекта также не является подтверждением допуска любой выбранной оптики к эксплуатации.
| Результат проверки | Следующее действие |
|---|---|
| Одна фара не работает | Проверить её разъём, массу и соответствующую защищённую ветвь |
| Не включаются обе ПТФ | Сверить питание A+, релейную часть и два разных управляющих подключения |
| После монтажа изменились ДХО или корректор | Остановить проверку и пересмотреть врезку в затронутую штатную цепь |
| Перегорел предохранитель или греется соединение | Обесточить комплект и устранить причину, не повышать номинал вставки |
Ошибки при дооснащении противотуманными фарами
- Подключить серый провод как массу. Для рассматриваемой схемы это силовой плюс. Назначение подтверждают рисунком и цепью, а не единственным ошибочным словом.
- Перепутать красные провода. Вход от ДХО и питание кнопки находятся в разных жгутах и подключаются к разным точкам.
- Смешать AX790 со штатным дооснащением. Кнопка и импульсное реле не превращают монтаж в процедуру активации uBCM.
- Собирать бампер до проверки разводки. Зажатое соединение или перепутанная колодка потребуют повторной разборки.
- Заменить регулировку впечатлением от яркости. Светящая фара ещё не означает правильно направленный свет.
Если после установки появляются запотевание или следы воды, отдельно проверьте состояние корпуса и вентиляции по признакам негерметичной ПТФ. Электрическое подключение не устраняет дефект самой фары.
Источники и границы процедуры
- CARGEN: инструкция и электрическая схема
- CARGEN, инструкция установки жгутов ПТФ «Lada Vesta NG», пункты 1–14, и её электрическая схема: маршрут переднего жгута, точки питания и управления, размещение кнопки и завершение сборки. Это инструкция изготовителя дополнительной проводки, не технологическая инструкция АВТОВАЗа. Серый провод трактуется по обозначению A+ на рисунке, противоречащее ему слово в текстовом описании не использовано.
- CARGEN AX790: состав и применимость
- Карточка CARGEN AX790: заявленная применимость к Vesta NG, состав релейной части, две вставки 10 А и штатная по форме кнопка. Порядок не распространяется на универсальный AX783, иной жгут, программирование кузовного блока или произвольную мощность фар. Точные моменты крепежа, место нового отверстия и произвольные нормы регулировки изготовитель комплекта не приводит, поэтому они здесь не назначены.
