Не работает звуковой сигнал Lada Vesta: проверка цепи

Как определить нужный прибор и монтажный блок

Порядок относится к штатной электрической схеме раннего семейства Vesta, приведённой в ремонтных руководствах 2016 года. Перед поиском F73 и K24 сверяют маркировку установленного блока и его схему. Для Vesta NG, другого блока, заменённого жгута или нештатной пары сигналов нужна соответствующая документация. В этой инструкции нет универсального расположения предохранителя для всех годов.

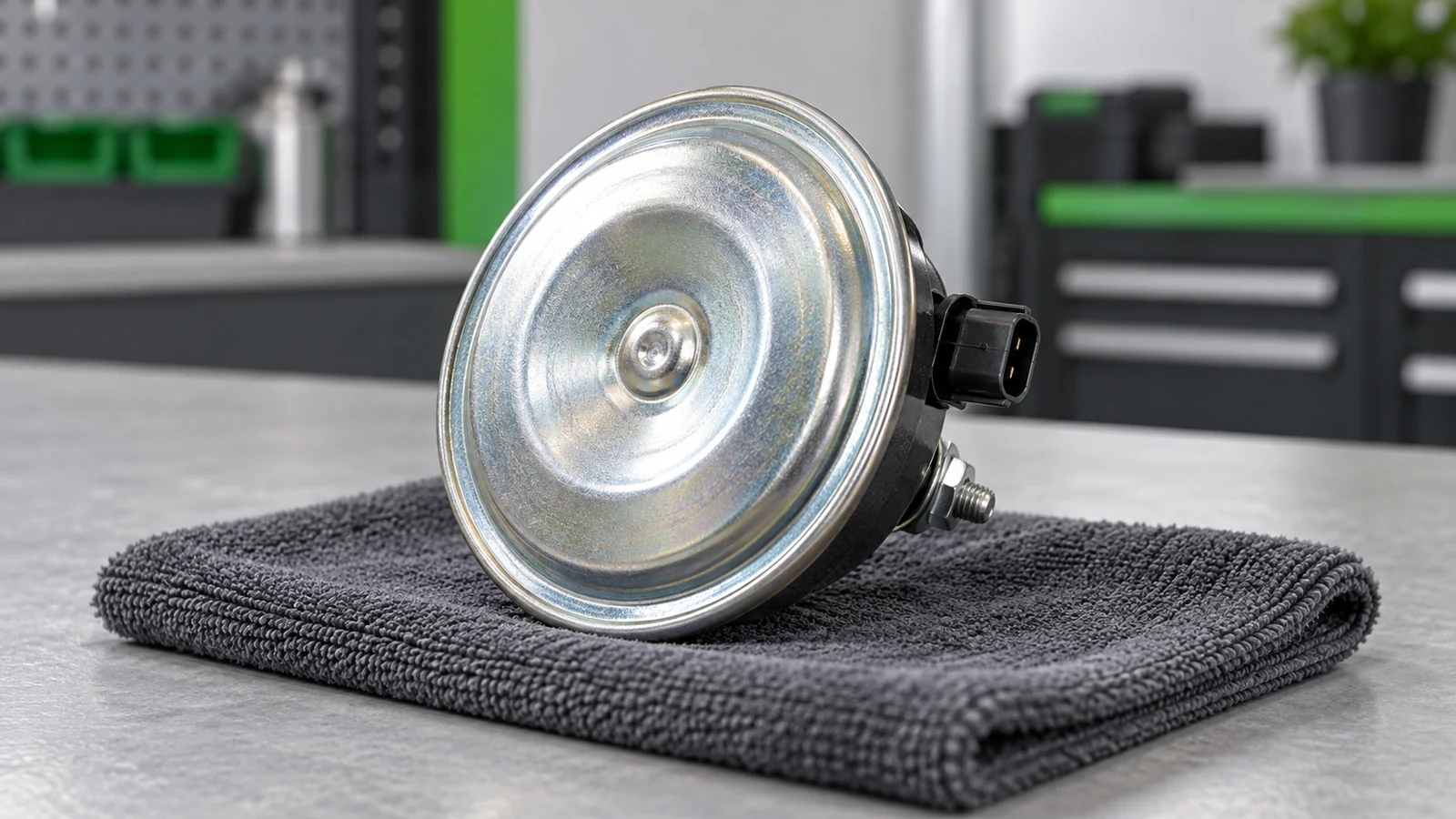

Основной клаксон подаёт звук по нажатию водителя. Тревожный прибор охранной системы управляется отдельно. На схеме переднего жгута основной обозначен 93, тревожный — 83. Исправная сирена охраны не подтверждает исправность кнопки клаксона, и наоборот. Коды тревожного сигнала ЦБКЭ не заменяют проверку этой цепи.

Что потребуется для проверки

• Мультиметр, изолированные щупы под размер автомобильных клемм, схема установленного монтажного блока.
• Съёмник предохранителей и совместимое заведомо исправное реле для контрольной подстановки.
• Два изолированных контрольных провода примерно по полметра, один со встроенным предохранителем на 10 А, только для проверки отсоединённого прибора.
• Ключ на 10 мм для клеммы АКБ, инструмент для штатного доступа к прибору и динамометрический ключ при его замене.

Проверяют неподвижный автомобиль со стояночным тормозом. При работе с питанием не допускают контакта щупов с соседними клеммами. Сопротивление измеряют только после отключения питания. Если требуется доступ к прибору, используйте полный порядок снятия переднего бампера, не оставляйте бампер висеть на проводах.

Участки цепи и условия измерения

F73 и K24 подтверждены руководством «Мир Автокниг» и таблицей раннего подкапотного блока в руководстве «Третий Рим». Обозначения цепей реле взяты со схемы переднего жгута того же исполнения. Маркировка на схеме не означает, что на корпусе каждого сменного реле нанесены буквы A1–A5. Контакты определяют по документации и фактической конструкции, не по их месту на фотографии.

Порядок поиска неисправности

1. 01

   Уточните характер отказа

   На стоящем автомобиле кратко нажмите кнопку сигнала. Отметьте, отсутствует ли звук полностью, появляется ли он только при определённом положении руля, стал ли слабее или не прекращается после отпускания. Сравните жалобу с работой отдельного тревожного прибора охраны. Для дальнейшей проверки нужен именно клаксон, включаемый водителем.

2. 02

   Сверьте монтажный блок

   Найдите блок предохранителей и реле в моторном отсеке. Сопоставьте его расположение и обозначения с документацией автомобиля. В раннем исполнении из руководства 2016 года цепь клаксона защищает F73 на 10 А, коммутирует реле K24. Не выбирайте гнездо только по похожей фотографии. Если обозначения не совпадают, сначала получите схему установленного блока.

3. 03

   Обесточьте цепь перед снятием деталей

   Выключите зажигание, дождитесь остановки вентилятора и завершения сохранения данных ЭБУ, для которого ТИ предусматривает одну минуту. Снимите отрицательную клемму АКБ ключом на 10 мм и исключите её случайный контакт с выводом. Предохранитель, реле и колодки снимают при отключённом питании. Измерение напряжения выполняют отдельно, с восстановленным питанием и защищёнными щупами.

4. 04

   Проверьте F73 и его гнездо

   Выньте предохранитель съёмником. Проверьте целостность вставки омметром, осмотрите ножки и гнездо на нагрев, коррозию и слабую посадку. Если вставка перегорела, найдите причину до установки новой. После устранения повреждения ставят только предохранитель штатного типа на 10 А. Повторное перегорание требует проверки прибора и жгута, а не увеличения номинала.

5. 05

   Исключите неисправность реле

   Осмотрите K24 и контакты его гнезда. Для контрольной подстановки используйте заведомо исправное реле с теми же артикулом, схемой выводов и электрическими характеристиками. Снимайте и устанавливайте его при отключённой АКБ. Затем восстановите питание и кратко проверьте кнопку. Если исправное реле вернуло нормальный сигнал, неисправно снятое реле. Щелчок сам по себе не подтверждает исправность его силовых контактов.

6. 06

   Подготовьте доступ к клаксону

   Если защита и реле исправны, выключите зажигание и снова отключите отрицательную клемму по указанному порядку. Для штатного доступа по ТИ снимают передний бампер. Основной прибор ранней Весты расположен за решёткой с правой стороны, отдельный тревожный — с левой. Отсоедините колодку основного прибора за корпус, не натягивая провода. Осмотрите контакты, фиксатор и проводку.

7. 07

   Измерьте напряжение на колодке

   Установите мультиметр в режим постоянного напряжения. При безопасно восстановленном питании подключите щупы к двум контактам снятой колодки жгута клаксона. Помощник кратко нажимает кнопку, автомобиль остаётся неподвижным. Руководство требует напряжение аккумуляторной батареи при нажатии. Одновременно измеренное напряжение на АКБ служит сравнением, а не фиксированное число 12,0 В. Не замыкайте соседние клеммы щупами.

8. 08

   Проверьте сам сигнальный прибор

   Для отдельной проверки отсоединённого двухвыводного клаксона руководство предусматривает кратковременное питание от АКБ через провод со встроенным предохранителем на 10 А. Один вывод прибора соединяют с минусом, второй — с плюсом через этот предохранитель. Подготовьте изолированные провода, исключите касание кузова и предупредите людей рядом. Это проверка только снятого из штатной цепи прибора, не подача питания в колодку автомобиля. Перегорание защиты указывает на короткое замыкание прибора, отсутствие нормального звука — на необходимость его замены.

9. 09

   Разделите отказ питания и массы

   Если исправный прибор молчит в штатной цепи, проверьте её по схеме 3 руководства. На ней клаксон имеет обозначение 93, его плюс идёт от контакта A5 реле K24, а вход силовой цепи A3 связан с F73. Для этой схемы A1 и A2 — цепь катушки реле. Не переносите обозначения A1–A5 на стандартные номера 30, 85, 86 и 87 без сверки корпуса реле и блока. Проверьте питание после F73, включение выхода при нажатии и соединение второго провода клаксона с массой.

10. 10

    Проверьте команду кнопки без вмешательства в SRS

    Если питание силовой цепи исправно, а заведомо исправное K24 не включается, автоэлектрик проверяет напряжение между выводами катушки в гнезде реле при нажатии кнопки. На схеме A1 соединён с массой, A2 получает команду по цепи кнопки. При наличии команды и массы проверяют реле и посадку клемм. Если команда отсутствует, проверяют провод от гнезда к жгуту панели, разъёмные соединения, контактное кольцо и выключатель в руле. Изменение отказа при повороте руля — повод проверить этот участок, но не доказательство неисправности одной детали.

11. 11

    Восстановите неисправный участок

    Обрыв или замыкание провода ищут омметром только в обесточенной и отключённой от устройств цепи. Повреждённые клеммы и жгут ремонтируют по требованиям установленной проводки, не оставляя скруток без защиты. Проверка кнопки и контактного кольца связана с модулем подушки безопасности. Эти работы выполняет специалист по применимой инструкции SRS. На разъёмы подушки не подают напряжение, их не проверяют пробником или омметром. Если отказ подтверждён у самого клаксона, замените его совместимым прибором.

12. 12

    Соберите автомобиль и проверьте результат

    Восстановите разъёмы, держатели жгута, крышку блока и передний бампер. Для штатной гайки крепления основного клаксона ТИ задаёт 20–30 Н·м, для гайки отрицательной клеммы АКБ — 4–6 Н·м. Уберите инструмент и подключите питание. Кратко проверьте включение и выключение сигнала, в том числе при нескольких обычных положениях рулевого колеса. Он должен звучать устойчиво, прекращаться после отпускания кнопки и не вызывать нагрева соединений или перегорания защиты.

Что означает результат проверки

• На колодке есть напряжение АКБ, отдельная проверка прибора не даёт нормального звука: неисправен сам прибор.
• Прибор исправен отдельно, но напряжение на его колодке отсутствует: проверяют защиту, силовые контакты реле, провод и массу.
• Исправное реле не включается при исправном питании: проверяют команду кнопки и массу катушки, затем соответствующий участок проводки.
• Сигнал работает лишь при части положений руля: проверяют цепь кнопки и контактное кольцо, не назначая замену по одному симптому.
• Звук не прекращается после отпускания: проверяют залипание реле или выключателя и замыкание управляющей цепи. Ремонт не считают завершённым.

При подтверждённом отказе прибора переходите к замене штатного звукового сигнала. Если неисправны кнопка, контактное кольцо или проводка в зоне подушки, дальнейшая разборка требует соответствующей квалификации. До устранения отказа автомобиль не возвращают в обычную эксплуатацию с неработающим средством предупреждения.

Ошибки, которые мешают диагностике

Не меняйте клаксон до проверки питания. Не считайте щелчок реле проверкой силовых контактов и не ставьте вместо F73 защиту большего номинала. Не соединяйте гнёзда монтажного блока перемычкой. Контрольный провод с предохранителем предназначен для отсоединённого прибора, а не для обхода штатной цепи. Измеренное без нагрузки напряжение не исключает плохой контакт, поэтому после восстановления соединений обязательно проверяют реальную работу клаксона.
