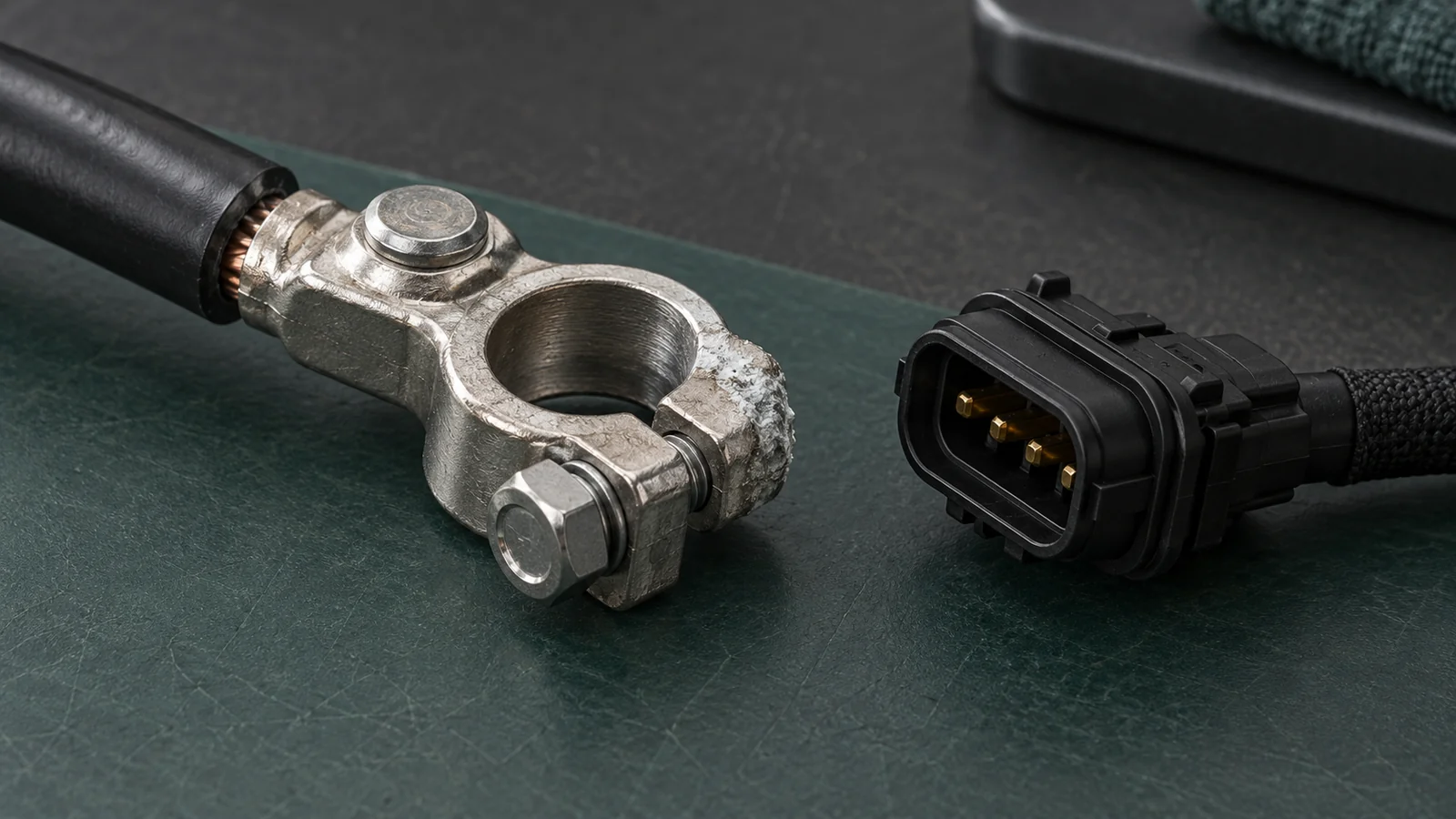

Клеммы и контакты Lada Vesta Cross

Почему окисляются клеммы и контакты?

Влага, дорожные загрязнения и повреждение защиты соединения могут сопровождаться коррозией. Налёт, следы воды и состояние крепления полезно оценивать вместе. По одному цвету поверхности нельзя определить электрическое сопротивление или пригодность контакта.

РЭ Vesta 2022 года на с. 130 и РЭ 2026 года на с. 133 требуют следить за чистотой аккумуляторных клемм и надёжностью соединений. Документы связывают окисление и ненадёжный контакт с искрением и возможным отказом электрооборудования. Если загрязнение возвращается, нужно искать путь влаги и состояние защиты.

• Осмотрите клеммы и контакты на белый, зеленый или серый налет.
• Проверьте, нет ли влаги, грязи и следов подтеков рядом с соединением.

Может ли плохой контакт мешать пуску двигателя?

Медленное вращение стартера, щелчок и мигание приборов могут сопровождать потерю напряжения в цепи питания. Но те же наблюдения не исключают разряженную батарею, неисправность стартера или другую причину. ТИ 3100.25100.20587 прямо указывает, что плохой контакт способен вызывать сбои при пуске и заряде АКБ.

Проверяют не только положительный провод, но и обратный путь через массу. Не повторяйте пуски ради нагрева клеммы и не оценивайте её температуру рукой. При дыме, запахе или оплавлении прекратите проверку. Состояние батареи и потери в силовых соединениях проверяют раздельно.

• Проверьте силовые клеммы аккумулятора и провод к стартеру.
• Осмотрите массу двигателя, потому что обратная цепь так же важна, как и плюс.

Почему соединение может нагреваться?

Нагрев возникает не только при большой нагрузке, но и при плохом прижиме клемм на Lada Vesta Cross. Когда площадь соприкосновения уменьшается, ток проходит через более узкую точку, сопротивление растет, а место соединения начинает нагреваться даже в обычном режиме работы.

В учебной модели ниже ток и сопротивление задаются независимо. При неизменном сопротивлении удвоенный ток означает четырёхкратную мощность потерь. Это объясняет, зачем учитывать нагрузку. Модель не вычисляет температуру и не определяет исправность клеммы по ваттам.

• Осмотрите клеммы и контакты на потемнение, следы подплавления или запах нагретой изоляции.

Как отличить налёт от ослабленного прижима?

Налёт заметен при осмотре, а потери напряжения подтверждают измерением под нагрузкой. Ослабленное соединение может оставаться внешне чистым и терять контакт при вибрации или запуске.

Проверку механической посадки выполняют при обесточенном соединении по применимой процедуре. Не раскачивайте силовую клемму на работающем двигателе и не снимайте её для проверки генератора. Чистая поверхность не подтверждает надёжный прижим, а видимый налёт сам по себе не даёт величину потерь.

• При ослаблении соединение может двигаться даже без сильного усилия.

С каких соединений начинать проверку?

Начните с конкретного отказавшего потребителя и его цепи. Если одновременно нарушается работа нескольких систем, полезно проверить общие точки питания и массы. Подкапотные соединения испытывают воздействие влаги, пыли и температуры, но это не основание разбирать их все подряд.

После обнаружения дефекта осмотрите обе стороны соединения, прилегающий провод, крепёж, защитный чехол и уплотнение. Проверьте связанные точки той же цепи по схеме.

• Особое внимание уделяйте соединениям, которые уже вскрывались или ремонтировались раньше.

Могут ли соединения вызывать мигание или тусклый свет?

Потеря напряжения или прерывание питания способны влиять на работу освещения. При этом одна плохо работающая фара не доказывает дефект её разъёма: проверяют также сам источник света, управление и соответствующую цепь массы.

Сравнивать стороны имеет смысл при одинаковом режиме и с учётом схемы конкретного исполнения. Светодиодный блок и галогенная лампа могут по-разному реагировать на нарушение питания. После ремонта проверяют те режимы света, в которых был отказ. Одна проверка при выключенных потребителях не воспроизводит исходные условия.

Чем падение напряжения отличается от прозвонки?

Прозвонка обесточенной цепи и измерение напряжения при её работе отвечают на разные вопросы. Наличие проводимости не подтверждает малые потери при рабочем токе. Падение на соединении — разность потенциалов между его двумя сторонами, а не просто напряжение АКБ относительно кузова.

Измерение под нагрузкой требует понятных точек подключения, режима постоянного напряжения и подходящей схемы. Оно не означает разъединение или шевеление контакта во время работы. Не подключайте прибор в режиме измерения тока параллельно батарее. Единого допустимого падения для всех клемм, датчиков и разъёмов Vesta в использованных документах нет.

• Смотрите не общее напряжение питания, а именно разницу на соединении.
• Повторите измерение после обслуживания, чтобы убедиться в результате.

Можно ли очищать клеммы абразивом?

Для аккумуляторных зажимов конструкции рисунка 2-1 ТИ 3100.25100.20587 описывает удаление белого налёта шлифовальной шкуркой зернистостью не более 10-П либо фетром с пастой ПМА-2. Это обозначение из документа, его не следует произвольно переводить в современную маркировку P по внешнему сходству цифр.

Указание относится к показанным аккумуляторным клеммам. Оно не разрешает шлифовать мелкие пины, контакты электронного блока и покрытые контактные поверхности любой колодки. Для них нужен способ ремонта, предусмотренный для конкретного изделия.

• Не стачивайте металл до заметного изменения формы площадки.

Чем защищать соединение после очистки?

В разделе установки АКБ указанной ТИ предусмотрены очистка клемм батареи и проводов и тонкий слой смазки. В перечне материалов назван технический вазелин ВТВ-1 в аэрозольной упаковке.

Для другой конструкции следуйте её ремонтной документации и совместимости средства с металлом, пластиком и уплотнением. Смазка не восстанавливает потерянный прижим и не исправляет оплавленный корпус. Сначала нужно подтвердить, что контакт и его механическая фиксация пригодны к работе.

• Не покрывайте грязное соединение поверх налета.

Почему ошибка датчика не доказывает поломку самого датчика?

Нарушение питания, массы или сигнальной цепи может исказить показания либо прервать связь с узлом. Поэтому запись об ошибке оценивают вместе с условиями возникновения и проверкой соответствующей цепи.

Нужны схема применимого двигателя и правильное назначение контактов. Не замыкайте неизвестные пины и не шевелите соединения системы зажигания на работающем моторе. РЭ 2026 года отдельно предупреждает об опасности касания её элементов при работе двигателя и не рекомендует проверять высоковольтную цепь «на искру».

Что учитывать после зимы и попадания дорожной грязи?

Влага и соли могут попадать в повреждённые чехлы и уплотнения. При сезонном осмотре полезно обратить внимание на доступные аккумуляторные соединения и следы загрязнения возле ранее ремонтировавшейся проводки.

Не мойте электрические колодки струёй ради удаления налёта. Если появился повторяющийся сбой после сырости, зафиксируйте обстоятельства и проверьте соответствующую цепь. Высохший снаружи корпус не подтверждает отсутствие влаги внутри.

• После зимы осмотрите аккумуляторные клеммы и точки массы особенно внимательно.

Как разъединять контакты и когда отключать АКБ?

Разбирать соединения на Lada Vesta Cross нужно аккуратно, потому что чрезмерное усилие легко деформирует мягкий металл, ломает фиксатор разъема или повреждает пластик вокруг. Особенно осторожно стоит работать с аккумулятором и герметичными колодками, где механика рассчитана на точное направление разъединения.

Для ремонта электрооборудования ТИ 3100.25100.20587 требует отсоединить провод массы от АКБ. В её процедуре снятия батареи сначала выключают зажигание, дожидаются остановки электровентилятора и окончания сохранения данных в ЭБУ, для которого указана 1 минута. Затем снимают отрицательную клемму, после неё — положительную. Установка дана в обратном порядке.

Эта последовательность описывает конструкцию данной ТИ. Она не заменяет специальные условия работы с SRS, ЭРА-ГЛОНАСС и другими системами. Для исполнений по РЭ 2026 года диагностику, дополнительную зарядку и замену АКБ документ предписывает проводить у дилера LADA. Клеммы не снимают при включённом зажигании или работающем двигателе.

• Не расшатывайте разъемы за провода, держитесь за корпус соединения.
• Ищите штатный фиксатор и нажимайте его в предусмотренной точке.
• После снятия сразу оценивайте состояние металла, а не только внешний вид пластика.

Какой момент затяжки указан для аккумуляторных зажимов?

Контактные соединения на Лада Веста Кросс должны быть затянуты надежно, но без чрезмерного усилия. Перетяжка не делает клемму лучше, зато легко деформирует ее, срывает резьбу или повреждает корпус детали. После такой затяжки контакт иногда становится даже хуже, потому что металл теряет правильную форму.

Для конструкции рисунка 2-1 ТИ 3100.25100.20587 задаёт 4–6 Н·м для гайки болта положительного зажима и 4–6 Н·м для отрицательного. Для гаек планки крепления самой АКБ там указано 3–5 Н·м. Планка и зажим — разные соединения. Эти значения нельзя переносить на все точки массы, стартер, генератор или другую конструкцию клемм.

• Если клемма уже потеряла форму, одной затяжкой проблему не решить.
• Осмотрите болт, гайку и площадку на следы деформации.
• Клеммы и контакты должны держаться за счет правильной посадки, а не за счет чрезмерной силы.

Как описать плавающий отказ, не раскачивая соединения под током?

Контакт на Lada Vesta Cross может пропадать из-за вибрации, температуры и изменения нагрузки. В какой-то момент соединение есть, потом оно исчезает на долю секунды, после чего все снова кажется исправным. Поэтому владелец видит то ошибку, то ее исчезновение без понятной закономерности.

Запишите, был ли отказ после сырости, ремонта, изменения температуры или включения определённого потребителя. Проверка требует воспроизводимых условий и наблюдения за соответствующей цепью. Не пытайтесь вызвать отказ раскачиванием силовой клеммы, движением жгута возле работающего двигателя или манипуляциями с высоковольтным зажиганием.

• Ищите зависимость отказа от тряски, поворота руля, включения нагрузки или температуры.

Что означает плохая масса кузова или двигателя?

В описании системы ТИ 3100.25100.20587 кузов выполняет функцию обратного проводника, с которым соединены отрицательные выводы источников и потребителей. Поэтому нарушение общей точки массы может затрагивать несколько связанных потребителей.

Это не универсальный диагноз по набору ошибок. Нужно определить конкретный обратный путь по схеме. При измерении важно указать, между какими точками получено падение и какая нагрузка работала. Самостоятельно зачищать любую окрашенную площадку кузова или переносить штатный провод на случайный болт не следует.

Как контакты могут влиять на зарядку АКБ?

Ненадёжное соединение в цепи генератора или АКБ может сопровождаться потерями напряжения и нарушением заряда. ТИ прямо отмечает влияние плохого контакта на заряд батареи от бортовой сети. При этом измерение только на батарее не позволяет отдельно оценить каждый провод, зажим и сам генератор.

РЭ 2022 и 2026 годов запрещают проверять генератор снятием аккумуляторной клеммы на работающем двигателе. Для проверки соединений нужны схема и измерение в соответствующем режиме. Доступ к силовому выводу генератора не должен совмещаться со случайным касанием инструмента кузова.

• Если соединение греется, не ограничивайтесь подтяжкой, ищите причину плохого контакта.

Могут ли контакты мешать работе подогревов?

Соединения в цепях подогрева сидений, зеркал и стекла на Lada Vesta Cross работают с заметной нагрузкой. Если клемма ослабла, напряжение проседает под током, и нагрев либо становится слабым, либо исчезает полностью. Иногда при этом предохранитель остается целым, что сбивает с толку.

Отказ подогрева также может быть связан с управлением или самим нагревателем. Сравнение потерь выполняют при одинаковом режиме работы. После ремонта нужен контроль исходного симптома.

• Если разъем оплавлен, его лучше заменить, а не пытаться использовать дальше.

Когда очистки недостаточно и нужен ремонт детали?

Очистка не возвращает контактной пружине упругость, а повреждённому корпусу — фиксацию и герметичность. Подгар, утонение металла, деформация или оплавление требуют оценки пригодности детали и способа её замены. Нельзя считать исчезновение внешнего налёта достаточным результатом.

При ремонте проверяют обе ответные части и провод возле обжима. Новый пин в повреждённом гнезде или новый корпус со старым перегретым контактом могут оставить причину отказа. Применимость детали и ремонтный способ должны быть подтверждены для этой колодки.

• Осмотрите металл на потемнение, язвы, подгар и потерю формы.
• Если клеммы и контакты не держат плотную посадку, их лучше заменить.
• Оцените состояние пластика вокруг, особенно в разъемах под нагрузкой.

Какие ошибки обслуживания мешают получить устойчивый результат?

Проверять нужно не только видимую наружную сторону. Важны ответная поверхность, механическая посадка, провод и защита от повторного попадания влаги. Нельзя компенсировать повреждение перетяжкой, случайной смазкой или предохранителем другого номинала.

После восстановления соединение должно быть собрано предусмотренным способом. Если после чистки дефект сохранился, вернитесь к проверке цепи и причине загрязнения. Многократная разборка исправных соседних колодок не заменяет диагностику.

• Очистка только одной стороны соединения без второй контактной поверхности.
• Сборка влажного разъема без полной сушки.
• Слишком грубая зачистка металла.
• Перетяжка, из-за которой клеммы и контакты деформируются.

Может ли окисленная клемма разряжать аккумулятор на стоянке?

Повышенное сопротивление последовательного соединения и отдельное потребление тока на стоянке — разные явления. Плохой контакт может мешать нормальному заряду и запуску, но сам по себе не доказывает наличие «утечки». Пробуждение блока или ток по загрязнённому участку нужно подтверждать отдельной проверкой.

Не начинайте измерение тока включением мультиметра поперёк выводов АКБ. Проверка потребления после засыпания систем требует подходящей методики. Сообщите время стоянки, состояние батареи, установленное дополнительное оборудование и условия повторения. Ток покоя и время засыпания сверяют с документацией конкретного исполнения.

Почему мультимедиа может перезагружаться из-за соединений?

Нестабильная клемма питания или массы мультимедиа на Лада Веста Кросс может вызывать самопроизвольные перезагрузки, пропадание звука и ошибки при включении.

Однако сбой не определяет место повреждения. Проверяют питание, массу и подключение конкретной системы, учитывая её руководство. Если отказ связан с кочками, это полезное наблюдение для диагностики, но не указание раскачивать колодку работающего блока. Не заменяйте головное устройство до проверки подтверждённой причины.

• Ищите не только окисление, но и ослабленные пины в разъемах.

Что проверить после установки новой батареи?

Новая АКБ не устраняет деформированный зажим, загрязнённую ответную поверхность и повреждённый провод. Проверьте соответствие батареи конструкции и полярности, штатное крепление, посадку соединений и отсутствие натяжения проводов.

РЭ 2022 года отдельно указывает обратную полярность описанной батареи и необходимость правильного подключения. Если зажим приходится затягивать до деформации ради удержания, нужна проверка соответствия и состояния деталей. После установки оценивают исходную проблему пуска или заряда, а не только внешний вид новой батареи.

• Осмотрите выводы и внутреннюю часть зажимов на следы старого окисления.
• Если зажим держится только за счет сильной перетяжки, его лучше заменить.

Что делать при следах воды внутри разъёма?

Проверьте источник попадания воды, состояние уплотнения, корпуса, фиксатора и обеих контактных частей. Повторяющаяся влага требует устранения причины. Сушка наружной части и очистка видимого налёта не подтверждают восстановление контакта внутри колодки.

Разъединение и ремонт выполняют при предусмотренном для этой цепи отключении питания. Не сушите неизвестный блок сильным нагревом и не заполняйте разъём произвольным составом. При повреждении покрытия, пина или корпуса требуется применимый ремонтный способ.

• Осмотрите уплотнитель и корпус на трещины и неплотную посадку.
• Если влага попадает повторно, устраняйте причину, а не только следствие.

Могут ли соединения влиять на стеклоподъёмники?

Нарушение питания или массы может сопровождаться медленным движением, рывками и остановкой стекла. Но похожее поведение возможно и при механической проблеме, нарушении управления или неисправности привода. Один симптом не доказывает плохой контакт.

Проверяют нужную дверную цепь, разъёмы, проводку в переходе и органы управления по схеме. Не удерживайте кнопку ради нагрева привода и не проверяйте проводку одновременно с движением рук в механизме. После ремонта контролируют те направления и положения, где возникал сбой.

Как выбирать зажим, пин, разъём и провод массы?

Внешнего сходства недостаточно. Для аккумуляторного зажима важны посадка на выводе и конструкция присоединения провода. Для пина — контактная система, обжим и фиксация в колодке. Для провода массы — предусмотренное исполнение и крепления. Нельзя подбирать его только по приблизительной длине.

Запрашивайте подтверждённую применимость и состав поставки. Не объединяйте в одну универсальную категорию силовые зажимы, сигнальные пины и герметичные колодки. Если штатный ремонт допускает отдельный контакт, нужны подходящие детали и инструмент обжима, а не скрутка вместо соединения.

Почему контакт может подгореть при целом предохранителе?

Локальное выделение тепла в соединении возможно без тока, достаточного для срабатывания предохранителя. Поэтому целая плавкая вставка не подтверждает исправность контактов. Но по подгару нельзя заранее исключить перегрузку или иное повреждение цепи.

Условная модель выше показывает потери только при заданных токе и сопротивлении. Она не моделирует время срабатывания защиты. ТИ запрещает предохранители, не предусмотренные конструкцией. Увеличение номинала не является ремонтом нагревающегося контакта.

• Осмотрите соединение на потемнение, оплавление и запах нагрева.
• Не ставьте предохранитель большего номинала в попытке устранить проблему.

Как предупреждать повторные проблемы и когда осматривать соединения?

РЭ требует следить за чистотой аккумуляторных соединений и их надёжностью. Учитывают регламент своего автомобиля, условия эксплуатации и обнаруженные признаки.

Полезны доступный осмотр после соответствующего ремонта, контроль прежнего симптома и внимание к следам воды или повреждению защиты. Если появляются мигание света, перебои или запах нагрева, не ждите условной сезонной даты. Профилактика не означает вскрытие исправных герметичных колодок.

• Не игнорируйте редкое мигание света и краткие электронные сбои.

Как проверить результат ремонта и подготовить данные для диагностики?

Опишите исходный отказ, условия и затронутые потребители. Укажите, что именно проверяли или восстанавливали. Если измеряли падение напряжения, нужны обе точки измерения, режим нагрузки и полученное значение. Без этих условий одно число мало помогает.

После ремонта должны быть восстановлены фиксация, защита и работа исходной цепи. Если симптом повторяется, проверку продолжают, а не объявляют контакт исправным только по чистому металлу.

1. 1

   Зафиксируйте исходный отказ

   Укажите потребитель, условия, недавние работы и повторяемость.

2. 2

   Разделите проверки

   Осмотр и ремонт с отключением питания выполняют отдельно от измерений работающей цепи.

3. 3

   Восстановите весь повреждённый участок

   Проверьте ответную часть, провод, крепление и защиту, а не только видимый налёт.

4. 4

   Повторите контроль результата

   Оцените исходную проблему в подходящих условиях. При сохранении симптома продолжите диагностику.
