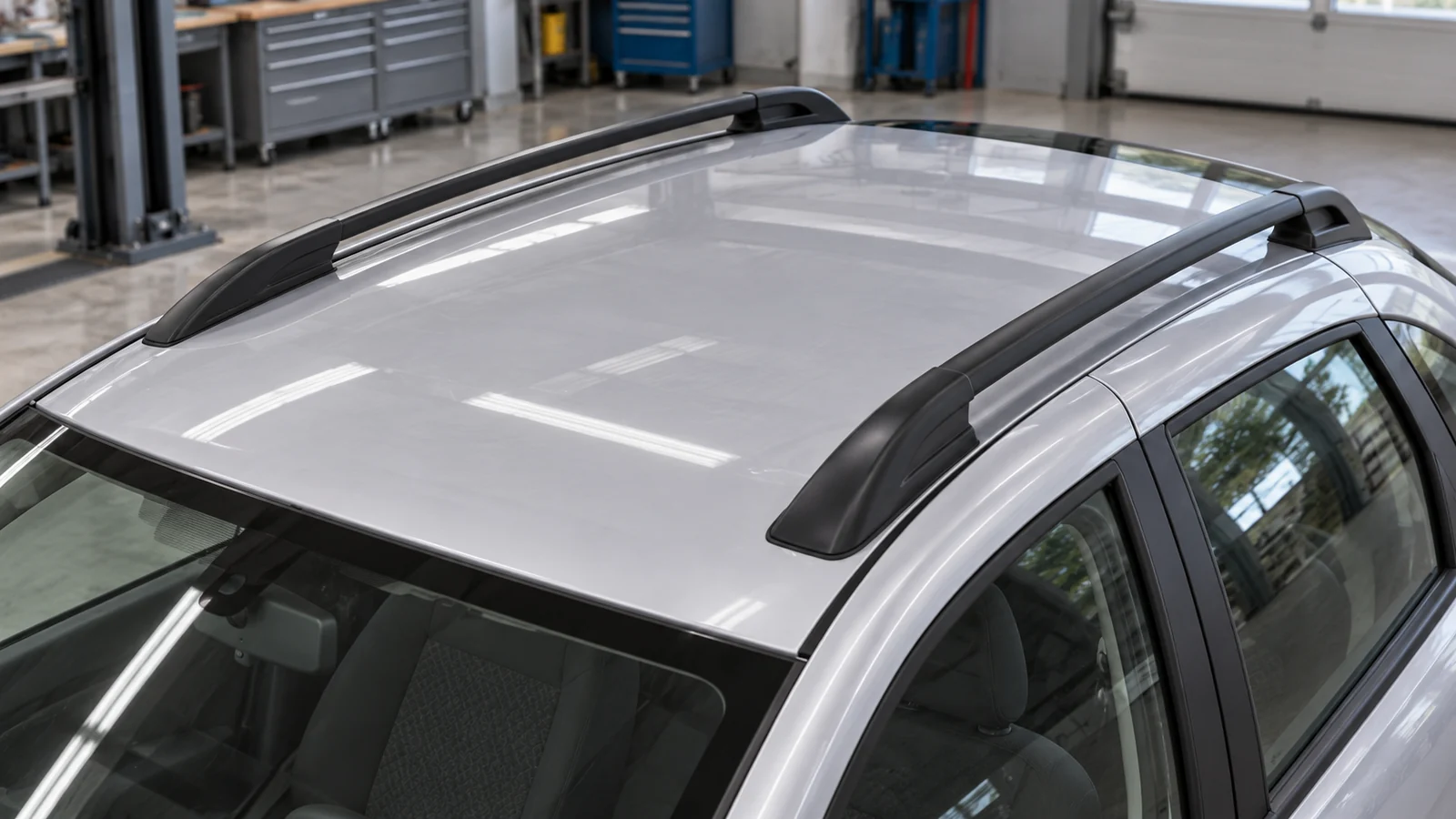

Рейлинги Lada Granta

Как выбрать рейлинги для своего кузова Granta?

Сначала определите кузов, год выпуска и существующую конструкцию крыши. Комплект для седана нельзя считать подходящим лифтбеку или универсалу только из-за одинакового названия автомобиля. Сопоставьте обозначение изделия, заявленную применимость, форму опор и предусмотренные точки установки. Для комплекта с рук нужны маркировка, полный крепёж и инструкция именно этой версии.

Например, комплект PT GROUP LGR551503/LGR551504 описан для Granta седан с 2011 года. Этот пример не подтверждает применимость его деталей к другим кузовам или совместимость с произвольными поперечинами. Совпадение длины профиля недостаточно. Если опоры не садятся в предусмотренные места без стягивания и перекоса, установку прекращают до выяснения причины.

Чем продольные рейлинги отличаются от поперечин?

Рейлинги идут вдоль крыши и служат основанием для подходящей багажной системы. Поперечины расположены поперёк автомобиля и несут бокс либо специализированные держатели. Декоративный обтекатель закрывает часть конструкции, но не становится разрешённой площадкой для зажима только потому, что выглядит прочным.

Для описанного исполнения Granta со штатными рейлингами крепление багажника выполняют на алюминиевой части. В исполнении без штатных рейлингов предусмотрены рейлинги в закладных гайках крыши. Общий порядок загрузки и учёта массы разобран в материале о багажнике на крыше Granta. Здесь основное внимание уделено подбору и посадке самих рейлингов.

Какие детали проверить в комплекте до установки?

Сверьте правую и левую части, передние и задние обтекатели, кронштейны, винты, шайбы и уплотняющие элементы. Не заменяйте недостающий винт похожим по диаметру без проверки длины, резьбы и назначения. Слишком длинный крепёж может упереться до прижатия детали, а отсутствие предусмотренной шайбы меняет опорную поверхность.

У PT GROUP LGR551503/LGR551504 в комплект включены два рейлинга, две поперечины, уголки, метизы, заглушки поперечин и активатор адгезии. У другого изделия состав может отличаться. До начала работ проверьте целостность клеевых площадок, отсутствие трещин и деформации. Изделие с повреждённым силовым профилем не восстанавливают случайной накладкой.

1. 1

   Разложите комплект

   Сопоставьте каждую деталь со схемой своего изделия. Отделите детали разных сторон, сохраните маркировку.

2. 2

   Проверьте крышу

   Осмотрите доступные места установки, покрытие и резьбовые точки. Грязь и старый герметик не должны скрывать повреждения.

3. 3

   Выполните примерку

   Проверьте посадку до снятия защитной плёнки с клеевых элементов. Несовпадение выясняют до окончательной фиксации.

Нужно ли сверлить крышу и можно ли закрепить рейлинги только на скотче?

Для рассматриваемых комплектов со штатными точками самостоятельное сверление новых отверстий не предусмотрено. Клеевой слой на обтекателе не заменяет силовой крепёж рейлинга. Если продавец предлагает держать весь груз только на приклеенных декоративных деталях, нужен другой комплект с подтверждённым способом передачи нагрузки.

У исполнения с закладными гайками перед установкой снимают закрывающие их наклейки. У рассмотренного комплекта PT GROUP доступ к штатным отверстиям получают после снятия верхних уплотнителей дверных проёмов. Эти описания относятся к определённым конструкциям. Отсутствие ожидаемого отверстия — повод проверить исполнение, а не высверлить его по соседней машине.

Как подготовить обтекатели с клеевыми площадками?

Сначала выполняют сухую примерку, выравнивают детали и отмечают их положение. Затем готовят только предназначенные для склеивания участки, не оставляя под лентой пыль, влагу или остатки несовместимого средства. Защитную плёнку снимают при окончательной установке, когда положение уже проверено.

Для PT GROUP LGR551503/LGR551504 указаны обезжиривание раствором изопропилового спирта в воде 1:1, высушивание поверхности, высыхание праймера и температура монтажа не ниже 23 °C. Первые сутки клеевые участки защищают от влаги. Это режим конкретного комплекта, не универсальная инструкция для любого клея. Монтаж этого изделия изготовитель поручает специализированной организации.

Почему обтекатель стоит с зазором или перекосом?

Проверьте сторону, ориентацию и соответствие рельефу крыши. Не затягивайте силовой крепёж сильнее ради притягивания неправильно стоящей пластиковой детали. Возможны неверная примерка, неподходящий комплект, деформация кронштейна или посторонний материал под опорой.

Паспорт рассмотренного PT GROUP предусматривает примерку и корректировку кронштейнов для плотного прилегания обтекателей. Это ограниченная операция его монтажа в сервисе, а не разрешение гнуть любые рейлинги, сверлить профиль или изменять силовую схему. Если деталь треснула либо её приходится удерживать большим усилием, сначала требуется оценка комплекта и места крепления.

Как сопоставить расстояния между поперечинами и креплениями бокса?

Нужны две пары границ для одной величины: расстояния между осями передней и задней поперечин. Первая пара относится к разрешённой установке багажной системы на автомобиле, вторая — к креплениям выбранного бокса или держателя. Длина рейлинга, ширина дуги и промежуток между её краями являются другими размерами.

Сравните большую из нижних границ с меньшей из верхних. Если нижняя оказалась больше верхней, общего расстояния нет. Если они равны, совпала только одна граница, без запаса на погрешность. При меньшей нижней границе получается общий числовой диапазон. Калькулятор ниже помогает выполнить это сравнение, но не подтверждает прочность и совместимость зажимов.

Вводить разрешено только непрерывные диапазоны. Если предусмотрено одно положение, укажите одинаковый минимум и максимум. Несколько отдельных отверстий нельзя превращать в интервал между крайними: промежуточное расстояние может быть недоступно. Для неизвестного верхнего предела не подставляйте произвольное большое число.

Почему подходящие по расстоянию поперечины всё равно не подходят?

Помимо расстояния важны форма и размеры профиля, тип зажима, допустимая зона на рейлинге и предусмотренные изготовителем опоры. Зажим может оказаться слишком широким, опираться на пластик или не охватывать профиль правильно. Проставки, подрезка и дополнительные отверстия не являются штатным способом исправить такой подбор.

После примерки аксессуара проверьте отсутствие контакта с крышей и антенной, а также полный ход двери багажного отделения. Если дверь упирается в бокс, не рассчитывайте каждый раз удерживать её рукой. Подбор положения допустим только в разрешённых пределах. При отсутствии такого положения требуется другой подходящий комплект.

Почему встречаются пределы 50 и 44,9 кг?

В описанных исполнениях Granta предел 50 кг относится к суммарной нагрузке на конструкцию крыши. В паспорте PT GROUP LGR551503/LGR551504 масса комплекта составляет 5,1 кг, а 44,9 кг получены вычитанием этой массы из ограничения автомобиля. Это разные величины, поэтому складывать их нельзя.

Масса установленного сверху бокса и его креплений также расходует доступный остаток. Вещи не должны занимать весь остаток до учёта аксессуаров. Ограничения каждого элемента и полной массы автомобиля проверяют отдельно. Усиленный профиль не увеличивает заводскую грузоподъёмность крыши. Для иных условий, включая бездорожье, нельзя автоматически сохранять дорожный предел.

Что делать при люфте, стуке или свисте после монтажа?

Если рейлинг или поперечина перемещаются относительно крепления, снимите груз и устраните причину до дальнейшей перевозки. Проверьте положение опор, полный состав крепежа и состояние соединений. Винт, который вращается без затяжки, требует проверки резьбы. Усиливать затяжку повреждённого соединения или добавлять случайные шайбы нельзя.

Свист при неподвижной системе может быть связан с ориентацией поперечин, незакрытым пазом или отсутствующей заглушкой. Осмотрите комплект на стоящем автомобиле. Не выполняйте опасные дорожные эксперименты с ослабленными деталями. Новое поведение после установки отделяйте от обычного аэродинамического шума: устойчивое крепление проверяют раньше акустического комфорта.

1. 1

   Снимите нагрузку

   Разгрузите багажную систему и найдите подвижное соединение на стоящем автомобиле.

2. 2

   Проверьте причину

   Сопоставьте крепёж и положение деталей со схемой комплекта. Повреждения резьбы, пластика и профиля требуют отдельного устранения.

3. 3

   Проверьте итог

   После правильной сборки убедитесь в отсутствии люфта, контакта с кузовом и незакреплённых деталей.

Откуда берётся вода возле места установки рейлинга?

Сначала найдите путь влаги. Проверьте возвращённый на место уплотнитель дверного проёма, защищённость крепёжной точки и состояние покрытия. Не заливайте снаружи весь стык герметиком: это может скрыть неверную посадку, затруднить разборку и не устранить источник.

Если влага появляется после монтажа, передайте установщику сведения о месте и условиях проявления. Повреждение покрытия или резьбовой точки требует устранения с сохранением антикоррозионной защиты. При мокром уплотнителе полезно отдельно проверить его посадку. Дальнейший поиск очагов коррозии кузова не заменяют маскировкой следов под накладкой.

Как обслуживать рейлинги и что делать после снятия?

Проверяйте соединения регулярно и раньше после плохих дорог. Для рассмотренного комплекта PT GROUP установлен контроль затяжки каждые 5000 км, но обнаруженный люфт не ждёт этого пробега. Пределы скорости его паспорта с грузом — не более 80 км/ч на дороге и 10 км/ч вне асфальта. Эти условия конкретного изделия не следует переносить на все багажные системы.

После демонтажа рейлингов закройте закладные гайки предусмотренными наклейками или заглушками, чтобы не оставлять точки крепления открытыми для влаги. Сохраните метизы по сторонам и обозначение комплекта. Для очистки рассмотренного изделия запрещены кислоты, щёлочи и абразивы. Повреждённые силовые детали не маскируют полиролью и не возвращают под груз.
