У Granta передние колёса получают тягу через два привода с шарнирами. Хруст, вибрация и следы смазки требуют разных проверок, а похожие узлы не всегда взаимозаменяемы. Ниже — как различить привод и отдельный ШРУС, описать неисправность и проверить номер сборки перед заказом.
Трансмиссия

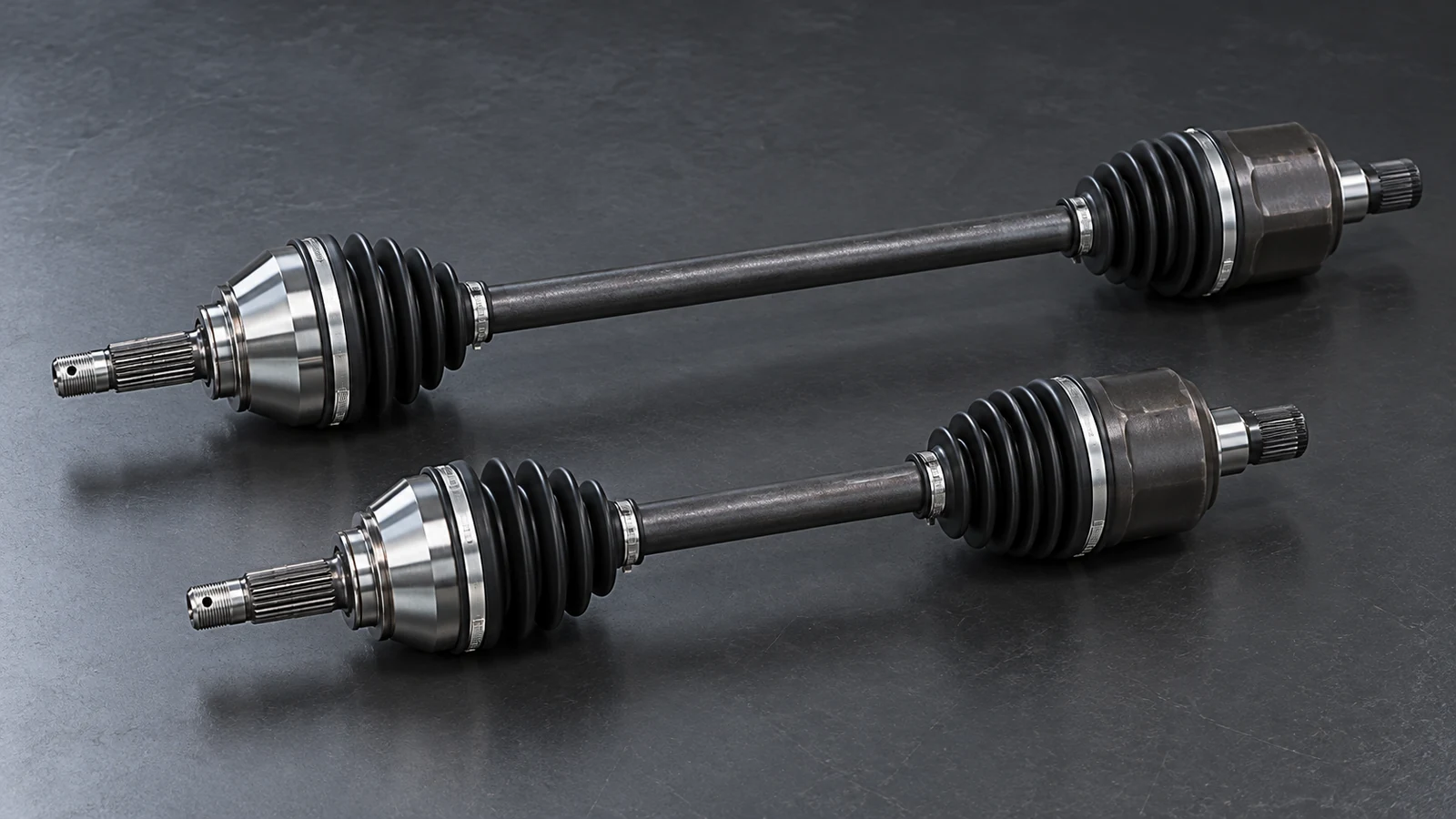

Передний привод Lada Granta
Как устроен передний привод Granta?
Двигатель и коробка расположены спереди, тягу получают передние колёса. От дифференциала коробки к каждому колесу идёт отдельный привод. В его состав входят вал, внутренний шарнир возле коробки и наружный возле ступицы. Шарниры равных угловых скоростей, или ШРУСы, передают вращение при изменении угла между деталями. Это необходимо, когда колесо поворачивается рулём и перемещается вместе с подвеской. Резиновые или термопластичные чехлы удерживают смазку и защищают рабочие поверхности от воды и грязи. В разговоре словом «привод» называют и схему автомобиля, и одну из двух сборок, поэтому при обращении в сервис полезно уточнять предмет разговора.
Разделите узлы по расположению
Привод справа и привод слева соединяют коробку с соответствующей ступицей. Наружный ШРУС находится у колеса, внутренний — у коробки. Эти названия описывают место установки, а не сторону автомобиля. Правый привод тоже имеет оба шарнира.
Опишите проблему без преждевременного диагноза
Запишите, что именно наблюдается: щелчки при повороте, вибрация под тягой, следы смазки или потеря движения. Формулировка «неисправен передний привод» слишком общая для заказа детали. Нужны условия проявления и результат осмотра конкретной сборки.
Есть ли полный привод у Granta Cross?
В штатном исполнении Granta Cross, описанном в руководстве по эксплуатации, ведущими остаются передние колёса. Название Cross не означает наличие привода задней оси. Поэтому при потере сцепления передних колёс с дорогой нельзя рассчитывать на автоматическое подключение задних. Это также важно при выборе деталей: само слово Cross не заменяет сведения о коробке и номере узла. Описание штатной конструкции не распространяется на сторонние переделки, историю которых нужно проверять отдельно.
Учитывайте реальную конструкцию при движении
Если автомобиль застрял, прекратите длительную пробуксовку. Она не подключит вторую ось и может перегреть трансмиссию. Подходящий способ освобождения или перевозки выбирайте по условиям и руководству именно к своему исполнению.
Не выбирайте привод только по названию кузова
Сообщите продавцу модель, год, фактически установленную коробку и сторону. Если машина переделана, добавьте документы о работах и сведения об установленном агрегате. Подбор по исходной комплектации может не учитывать такую замену.
Чем различаются привод в сборе, вал и ШРУС?
Привод в сборе объединяет несколько деталей. Отдельный вал не равен готовой сборке, а комплект ШРУСа обычно относится к одному шарниру. При этом состав продаваемого комплекта нужно читать буквально: наличие чехла, хомутов, стопорного кольца, гайки и смазки нельзя предполагать по фотографии. Повреждение одной детали ещё не доказывает необходимость менять весь привод. Решение зависит от состояния остальных частей и доступности подходящего ремонта. Сравнивать цену целой сборки с ценой одного шарнира без учёта комплектности бессмысленно.
Зафиксируйте, что требуется заменить
Попросите указать в заказе конкретную позицию: правый или левый привод в сборе, наружный либо внутренний шарнир, чехол или вал. Основанием должен быть обнаруженный дефект. Одно слово «граната» не уточняет ни сторону, ни место установки.
Сопоставьте состав предложения с работой
Проверьте перечень деталей и расходных материалов, которые входят в цену. Для отдельного ремонта полезны инструкции по замене наружного ШРУСа и замене внутреннего ШРУСа. Процедуры и крепёж выбирают по установленному исполнению.
| Позиция | Смысл обозначения | Что уточнить в предложении |
|---|---|---|
| Привод в сборе | Вал с внутренним и наружным шарнирами | Сторону, коробку, полный номер и комплектность |
| Вал привода | Соединяющая часть между шарнирами | Включены ли шарниры и совместимы ли соединения |
| Комплект ШРУСа или чехла | Детали для ремонта определённой части привода | Внутренний или наружный узел, содержимое комплекта |
Почему левый и правый приводы нельзя выбирать по похожей форме?
Левая и правая сборки имеют отдельные каталожные номера. Внешне похожие детали нельзя считать взаимозаменяемыми: важны длина, соединения с коробкой и ступицей, конструкция шарниров и конкретное исполнение. Универсального размера «для любой Гранты» здесь нет. Стороны определяют по направлению движения автомобиля. Если стоять перед открытым капотом, собственная правая рука не указывает автоматически на правую сторону машины. Ошибка в этом простом ориентире приводит к заказу другой сборки даже при правильно выбранной коробке.
Запишите сторону однозначно
В заявке используйте «левая по ходу движения» или «правая по ходу движения». Не ограничивайтесь словами «со стороны, где слышно», если шум ещё не локализован. При сомнении приложите фотографию с указанием места на автомобиле.
Сверяйте обозначение полной сборки
Сравните номер предлагаемого привода с применимым каталогом и данными установленного узла. Совпадение одного размера или числа видимых шлицев не завершает подбор. Если старый привод ранее заменяли, его маркировку тоже нужно оценивать вместе с историей ремонта.
Одинаковые ли приводы у МКПП, АМТ и автомата?
В использованном каталоге Granta FL с актуальностью 01.2022 приводы для BVM5 и BVR5 находятся в общей группе 290110, а для BVA4 — в отдельной группе 290210. В этих обозначениях BVM5 относится к механической коробке, BVR5 — к АМТ, BVA4 — к четырёхступенчатому автомату. Для правой и левой сторон указаны разные сборки. Общая группа МКПП и АМТ в этом издании помогает сверить конкретную строку, но не подтверждает применимость любого привода ко всем годам выпуска. Дополнительный номер в каталоге также не следует самостоятельно объявлять номером замены.
Сначала определите фактическую коробку
Если известно только разговорное название «автомат», различите АМТ и обычную АКПП. Используйте порядок определения типа коробки Granta. Две педали сами по себе не позволяют выбрать нужную каталожную группу.
Проверьте ограничения каталога
Зафиксируйте дату издания и строку, по которой подобрана сборка. Уточните применимость к автомобилю и действующие замены у поставщика по полным данным. Неизвестный инструменту новый номер не означает, что такой детали не существует.
Какие признаки требуют остановки и эвакуации?
Потеря тяги после сильного удара, заметно повреждённый вал, сильный нарастающий стук или существенная утечка масла требуют прекращения поездки и осмотра. Повторные попытки тронуться могут усугубить повреждение. По описанию звука нельзя назначить «безопасные оставшиеся километры» и разрешить движение. Руководство Granta предусматривает перевозку на специальной платформе или эвакуацию, когда повреждение трансмиссии, подвески, рулевого управления либо других частей не позволяет безопасно буксировать машину. Для АКПП дополнительно действуют собственные ограничения буксировки.
Прекратите повторную проверку движением
Если машина ещё движется, безопасно остановитесь, не выполняя резких манёвров. После остановки выключите двигатель и закрепите автомобиль. Не включайте передачу снова только для выяснения, сможет ли повреждённый узел ещё передать тягу.
Сообщите перевозчику состояние машины
Укажите тип коробки, потерю тяги, видимые повреждения и возможность свободного вращения колёс. По этим сведениям выбирают способ погрузки. Не переносите правила буксировки механической коробки на автомат и не пытайтесь проверить вращение колёс работающим двигателем.
Что проверить при хрусте в повороте?
Повторяющиеся щелчки или хруст при повороте под тягой могут быть связаны с наружным ШРУСом. Однако звук ещё не устанавливает неисправную сторону и не исключает другие источники. Важно, когда он возникает: при трогании, на определённом угле руля, после ремонта или при проезде неровности. Направление поворота само по себе не даёт достаточного основания купить левый либо правый шарнир. Умышленно повторять резкие старты с вывернутыми колёсами ради проверки не нужно.
Сохраните наблюдения обычной поездки
Опишите направление и условия поворота, наличие тяги и момент появления звука, если это уже было замечено. Отдельно укажите, есть ли вибрация на прямой. Не устраивайте дополнительную провоцирующую поездку при сильном стуке или ухудшении поведения машины.
Попросите проверить конкретный источник
При внешнем осмотре обратите внимание на чехлы и следы выброшенной смазки. Окончательную локализацию выполняют в безопасных условиях сервиса. Подробное различение причин приведено в материале о хрусте ШРУСа при повороте.
Почему вибрация под газом и гул на скорости требуют разных проверок?
Вибрация, меняющаяся при приложении тяги, и вибрация, растущая прежде всего со скоростью, описывают разные условия. В первом случае проверка может затрагивать внутренние шарниры и опоры силового агрегата. Во втором нужно учитывать колёса, шины, биение и балансировку. Гул также требует проверки подшипников и других вращающихся узлов. Ни один из этих признаков не является готовым диагнозом. Полезнее передать сервису точные наблюдения, чем заранее заказать внутренний ШРУС по слову «вибрация».
Разделите скорость и нагрузку
Запишите уже замеченную связь с разгоном, ровным движением и отпусканием газа. Не проводите опасные разгоны или движение накатом ради заполнения списка. Если проявление возникло после смены колёс либо ремонта подвески, обязательно отметьте это.
Проверьте альтернативные причины
В заявке перечислите условия проявления и недавние работы. Попросите объяснить, каким осмотром подтверждён дефект привода и какие другие источники исключены. Замена по одному субъективному ощущению может оставить исходную проблему на месте.
| Наблюдение | Что проверить | Чего признак не доказывает |
|---|---|---|
| Щелчки в повороте под тягой | Наружные шарниры, чехлы, источник звука | Не выбирает автоматически левую или правую сторону |
| Вибрация при разгоне | Внутренние шарниры, опоры, условия возникновения | Не подтверждает дефект ШРУСа без осмотра |
| Вибрация растёт со скоростью | Колёса, шины, биение и балансировку | Не означает обязательную замену привода |
| Гул при движении | Подшипники и другие возможные источники | Не позволяет выбрать узел только по описанию звука |
Можно ли ограничиться заменой порванного чехла?
Да, если сам шарнир остаётся пригодным к дальнейшей работе, но это нужно установить осмотром. Через повреждённый чехол выходит смазка, а внутрь попадают грязь и вода. Новый чехол восстановит защиту, однако не устранит уже возникший износ. Отсутствие громкого хруста и предполагаемая свежесть разрыва не доказывают исправность внутренних поверхностей. Решение принимают по состоянию узла, загрязнению и характеру его работы. Смазку и её количество выбирают по применимому комплекту и конструкции шарнира, не смешивая произвольные составы.
Оцените повреждение до очистки следов
На неподвижной машине сохраните фотографию места разрыва, следов смазки и положения хомутов. Это поможет объяснить причину обращения. Не заклеивайте чехол с ожиданием, что такая мера восстановила защиту и ресурс узла.
Согласуйте проверку шарнира при ремонте
Уточните, по каким признакам сервис оставляет старый шарнир или рекомендует замену. В заказе должна быть причина решения, а не только название купленного чехла. Последовательность работ и условия выбора описаны отдельно в статье о замене пыльника ШРУСа.
Что безопасно осмотреть владельцу и что поручить сервису?
Владельцу доступен внешний осмотр видимых частей на остановленном автомобиле с выключенным двигателем. Можно заметить разрыв чехла, выброшенную смазку, подтёки и очевидное повреждение. Если для доступа нужно находиться под машиной или вывешивать колёса, требуется правильно оборудованное место и надёжная фиксация. Штатный домкрат сам по себе не является опорой для работы под автомобилем. Проверку люфтов, плавности движения шарниров, посадки и крепления узлов лучше поручить сервису. Отсутствие видимой снаружи проблемы не заменяет этой проверки.
Осматривайте только доступное без риска
Поставьте машину на ровной безопасной площадке, выключите двигатель и исключите её перемещение. Используйте фонарь, не приближая руки к вращающимся деталям. Если нужный участок не виден без захода под машину, остановите осмотр и организуйте проверку на оборудованном месте.
Отделите наблюдение от заключения
Передайте фотографии и описание условий. Попросите проверить крепления, состояние чехлов и шарниров, а при необходимости вал и сопряжённые узлы. Слово «люфт» без указания места, направления и оценки по конструкции ещё не является заключением о замене.
Что проверить, если проблема появилась после ремонта?
Связь по времени помогает сузить поиск, но сама по себе не доказывает брак новой детали. Нужно сверить применимость установленного узла, его фиксацию, крепления, чехлы и хомуты, наличие утечки возле коробки и состояние деталей, которые затрагивали при работе. Внутренний подвижный шарнир нельзя чрезмерно растягивать, оставляя привод висеть на нём. При замене также учитывают требования к крепежу и смазке конкретного исполнения. Универсальный момент затяжки для всех приводов и гаек использовать нельзя.
Восстановите состав выполненных работ
Сохраните заказ-наряд, номера установленных деталей и дату первого появления симптома. Уточните, заменяли весь привод, один шарнир, чехол или коробку. Это разные исходные условия для повторного осмотра.
Вернитесь с конкретным описанием
Сообщите о новом стуке, вибрации, утечке или повреждении чехла и попросите проверить установку. Не пытайтесь убрать симптом самостоятельной подтяжкой случайного крепежа. При потере тяги или сильном стуке организуйте перевозку, а не пробную поездку до сервиса.
Как проверить номер сборки перед заказом?
Сначала определяют фактическую коробку и сторону, затем сравнивают полный номер сборки. Инструмент ниже показывает четыре строки исторического каталога Granta FL за январь 2022 года и проверяет введённый номер по ним. Он различает номер выбранной строки, номер другой строки и запись, которой нет в этой небольшой базе. В сравнении убираются только обычные пробелы и дефисы. Другие символы и недостающие цифры автоматически не исправляются. Результат помогает сформулировать запрос продавцу, но не подтверждает совместимость по VIN, состояние товара или действующую замену номера.
Подготовьте данные установленного автомобиля
Выберите МКПП, АМТ или АКПП и сторону по ходу движения. Номер перепишите целиком из предложения или документа, сохранив ведущие нули. Если маркировка неясна, запросите читаемую запись, а не подставляйте похожие буквы вместо цифр.
Используйте результат для адресного уточнения
Если найден номер другой строки, уточните коробку и сторону до оплаты. Если запись не распознана, запросите происхождение номера и подтверждение применимости. Даже при совпадении проверьте комплектацию автомобиля, историю замены коробки, содержимое поставки и актуальные замены по каталогу.
Нужно ли менять оба привода сразу?
Само наличие неисправности с одной стороны не доказывает, что вторая сборка тоже требует замены. Каждый привод осматривают отдельно. При исправном вале и другом шарнире может быть обоснован ремонт одной части, а при нескольких повреждениях — замена сборки. Решение должно учитывать конкретные дефекты и применимость деталей. Удобство одновременной работы или похожий возраст узлов не заменяют оценки состояния. Если предлагается парная замена, попросите объяснить необходимость по каждой стороне.
Разделите заключения по сторонам
В заказе перечислите обнаруженные повреждения правого и левого приводов отдельно. Уточните, где выявлен износ шарнира, повреждение вала или нарушение защиты. Формулировка «на всякий случай оба» не показывает причину ремонта.
Сравните объём ремонта и комплектность
Для каждого варианта уточните детали, крепёж, расходные материалы и стоимость работ. Сопоставляйте предложения с одинаковым объёмом. После согласования сохраните номера деталей и перечень работ, чтобы проверить фактическое исполнение заказа.
Как принять выполненный ремонт?
Проверка результата начинается со сверки заказа и установленной детали. Затем оценивают целостность чехлов, крепление хомутов, отсутствие заметных подтёков и новых посторонних звуков. Исходное проявление должно быть проверено в подходящих безопасных условиях, а не только отсутствовать на неподвижной машине. При этом короткая приёмка не является гарантией дальнейшего ресурса. Если после ремонта появились новые симптомы, зафиксируйте их и вернитесь к проверке установки и сопряжённых узлов. Не скрывайте проблему повторными нагрузочными испытаниями.
Получите понятные документы
Сверьте сторону, номер и состав установленных деталей с заказ-нарядом. Уточните, какие обнаруженные дефекты устранены и какие сопутствующие замечания остались. Сохраните документы и условия гарантии исполнителя.
Проверьте исходную жалобу и новые признаки
Попросите сервис подтвердить результат проверки, затем наблюдайте обычное поведение машины. Новая вибрация, стук или утечка требуют обращения, даже если прежний хруст исчез. При опасных признаках прекратите движение.
| Пункт | Ожидаемый результат | Что уточнить при отклонении |
|---|---|---|
| Деталь и сторона | Соответствуют согласованному заказу | Полный номер, исполнение и причина замены позиции |
| Чехлы и хомуты | Нет видимого повреждения и нарушения крепления | Посадку чехла, следы смазки и состояние шарнира |
| Зона соединения с коробкой | Нет выявленной при осмотре утечки | Источник подтёка и результат проверки установки |
| Исходный симптом | Проверен в соответствующих условиях | Какая причина подтверждена и что осталось проверить |
Использованные технические документы
- АО «АВТОВАЗ». LADA Granta. Руководство по эксплуатации автомобиля и его модификаций, 8450014066, редакция 27.05.2026
- Печатные с. 103–104, 146 и 158, PDF 105–106, 148 и 160: эвакуация и ограничения буксировки, предупреждение о пробуксовке, поперечное расположение двигателя и передние ведущие колёса, включая описанное исполнение Cross.
- GKN Service International GmbH. Workshop Tips, Art. Nr. 190330_12/2017
- PDF 4–5, 13, 21–22 и 24: осмотр приводов, чехлов и шарниров, проверка обозначений, недопустимость чрезмерного растяжения внутреннего шарнира, различие смазок. Общие рекомендации изготовителя компонентов не заменяют применимую процедуру ремонта Granta.
- TrakMotive. Top 5 Noise Symptoms Associated With A Worn CV Shaft, TB0217, PMTM191022017, февраль 2017
- PDF 1: различение щелчков в повороте, вибрации под нагрузкой, вибрации со скоростью и гула. Перечисленные признаки использованы как направления проверки, а не однозначный диагноз.
- Дополнительный источник: «Лада Гранта. Эксплуатация, обслуживание, ремонт». Мир Автокниг, 2020
- Раздел 9.3.3, печатная с. 100: осмотр чехлов и шарниров, последствия попадания загрязнений и необходимость проверки состояния перед ремонтом чехла. Пробег из дополнительного издания не принят за заводскую гарантию ресурса.
- Дополнительный источник: «Каталог LADA Granta FL», актуальность 01.2022, экземпляр Scorpion-car
- Составитель и номер документа в использованном экземпляре не обозначены. Заводским изданием не назван. PDF 226 и 229, группы 290110 и 290210: четыре сборки приводов и дополнительные номера. Эти строки не подтверждают применимость по VIN или текущую замену номера.
