Патрубок меняют при трещине, размягчении, вздутии или повреждении, которое нарушает герметичность. Но след у хомута ещё не доказывает разрыв шланга: жидкость может выходить из повреждённого штуцера или стекать сверху. Ниже — подготовка, снятие и установка разъёмных резиновых патрубков, выбор крепления и контроль результата. Доступ, сливные точки и детали зависят от двигателя и исполнения Granta. Быстросъёмные соединения обслуживают по своей инструкции, силой их не стягивают.
Системы двигателя

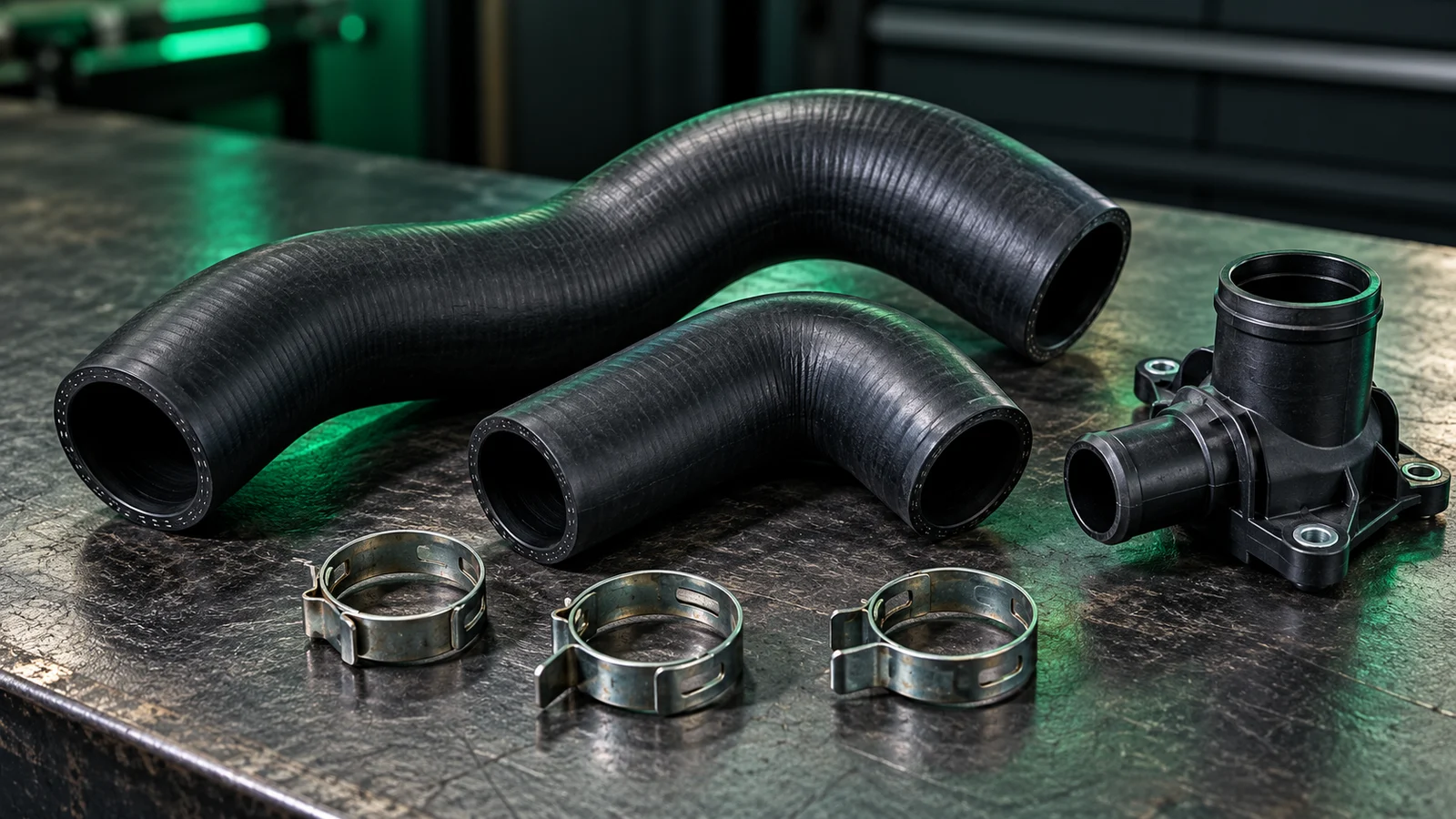

Замена патрубков системы охлаждения Lada Granta
По каким признакам патрубок нужно заменить?
Осмотрите холодный шланг по всей длине, особенно изгибы, участки у концов и места возможного трения. Разрыв, глубокая трещина, вздутие, размягчение от масла и стёртый наружный слой требуют устранения причины и замены повреждённой детали. Целая снаружи оболочка не исключает внутреннего разрушения. Отдельный след высохшей жидкости сначала связывают с конкретным местом утечки.
Найдите дефект
Очистите доступный участок и установите, откуда начинается влажный след. Сравните конец и среднюю часть остывшего шланга без сильного перегиба. Не сдавливайте горячий патрубок.
Устраните источник повреждения
Если шланг трётся о кронштейн или размягчён маслом, одной новой детали недостаточно. Восстановите правильную прокладку, крепления и устраните попадание масла.
| Наблюдение | Что проверить | Решение |
|---|---|---|
| Трещина или разрыв | Весь повреждённый участок | Заменить патрубок и устранить причину |
| Мокро у хомута | Посадка, крепление, штуцер | Не считать шланг виновным без осмотра |
| След трения | Маршрут и направляющие | Восстановить прокладку и заменить повреждённое |
| Размягчение от масла | Источник загрязнения | Устранить утечку масла вместе с заменой |
Когда нельзя продолжать движение?
При струйной утечке, быстро опустевшем бачке, паре или сигнале перегрева дальнейшая поездка может повредить двигатель. Остановитесь в безопасном месте и заглушите его. Не открывайте горячий бачок и не пытайтесь проверить давление рукой на шланге. Подтекающее соединение не становится исправным после того, как жидкость долили и сигнализатор погас.
Дайте системе остыть
Уберите руки от вентилятора и горячих деталей. Отсутствие пара не подтверждает безопасную температуру, холодное состояние нужно дождаться фактически.
Оцените возможность ремонта
Если соединение разорвано, жидкость уходит повторно или двигатель уже перегревался, организуйте доставку к месту ремонта. Лента и случайный переходник не заменяют проверенную сборку.
Как подобрать патрубок именно для своей Granta?
Подбор начинают с VIN, двигателя, года и фактически установленного узла. Сравнивают назначение ветви, форму, длину, диаметры концов, ответвления и предусмотренные соединители. Название «для Granta» на пакете не подтверждает все эти параметры. Если установлен другой корпус термостата, каталог по автомобилю сверяют с реальной конфигурацией.
Зафиксируйте старую прокладку
До разборки сфотографируйте положение детали и креплений. Запишите маркировку и отметьте оба конца, особенно если рядом несколько похожих ветвей.
Сопоставьте новую деталь
Приложите новый шланг к старому без растягивания. Несовпадение изгибов или посадок не исправляют сильной затяжкой. Сведения о термостате помогают различить его отводы и не перепутать соседние подключения.
Подойдёт ли универсальный шланг или силикон вместо штатного?
Совпадения одного диаметра недостаточно. Шланг должен быть рассчитан на охлаждающую жидкость, рабочую среду и форму данной ветви. Прямая трубка, согнутая вместо формованной, может переломиться на повороте. Материал другого типа меняет требования к креплению. Более толстая стенка также меняет наружный размер в месте хомута.
Проверьте назначение
Нужны документированная применимость к охлаждению и допустимая конструкция соединения. Топливный, вакуумный и бытовой шланги не выбирают только по тому, что они надеваются на штуцер.
Проверьте маршрут
В установленном положении не должно быть натяжения, излома, пережатия и контакта с горячими или движущимися частями. Сохраняйте штатные направляющие и защиту там, где они предусмотрены.
| Параметр | Почему важен | Чего недостаточно |
|---|---|---|
| Двигатель и узел | Определяют конфигурацию | Названия модели на упаковке |
| Форма и ответвления | Сохраняют маршрут | Совпадения одного диаметра |
| Тип соединителя | Определяет сборку | Попытки стянуть фиксатор силой |
| Шланг и хомут | Работают одним соединением | Сравнения с внутренним диаметром |
Что подготовить перед снятием?
Нужны подходящие патрубки и крепления, чистая ёмкость для жидкости, инструмент для установленного типа хомута, салфетки и подходящая охлаждающая жидкость. Работают на полностью остывшем двигателе с безопасным доступом к соединениям. Если доступ снизу требует подъёма машины, её устанавливают на предназначенные опоры. Один домкрат не является рабочей опорой.
Подготовьте место
Обеспечьте свет и возможность собрать жидкость. Защитите расположенные ниже электрические узлы от пролива. Не приступайте к снятию, если инструмент не удерживает пружинный хомут надёжно.
Подготовьте расходники
Проверьте детали до слива. У нового шланга не должно быть трещин, посторонних предметов и повреждённых концов. Не рассчитывайте завершить сборку со старым деформированным креплением.
Нужно ли сливать всю охлаждающую жидкость?
Перед раскрытием соединения уровень снижают ниже обслуживаемого участка по применимой процедуре слива. Даже после этого в шланге и соседней полости остаётся жидкость. Объём, слитый при одной операции, нельзя объявлять полной ёмкостью системы. При неизвестном составе, загрязнении или переходе на другой продукт действуют по требованиям замены жидкости, а не просто доливают случайную канистру.
Откройте только холодную систему
После полного остывания подготовьте сбор жидкости и штатные точки слива для установленного исполнения. Не используйте отсоединение горячего шланга вместо безопасного слива.
Отделите слив от заправки
Запишите использованный продукт и собранный объём как сведения об операции. Если после заполнения остаются признаки воздуха, материал о воздушной пробке помогает выбрать проверку заполнения, а не произвольную доливку сверх MAX.
Как снять хомут и прикипевший патрубок?
Пружинное крепление раскрывают подходящими клещами и отводят с посадочного участка, удерживая его под контролем. Регулируемый хомут ослабляют штатным способом. Шланг осторожно освобождают небольшим поворотом, поддерживая штуцер. Нельзя использовать пластиковую горловину радиатора как опору для рычага. Если старая резина прикипела, усилие на штуцер не наращивают.
Освободите соединение
Заранее подставьте ёмкость. Проверьте, что крепление действительно снято с зоны посадки, затем мягко отделяйте шланг. Для быстросъёма сначала изучают фиксатор, такой соединитель не стягивают как резину.
Сохраните штуцер
Подлежащий замене прикипевший конец можно аккуратно надрезать вдоль и снять слоями, не затрагивая посадочную поверхность. Если безопасного доступа для этого нет, снимайте узел по его карте или передайте работу специалисту.
Как выбрать размер и тип хомута?
Используйте конструкцию, разрешённую для данного патрубка и штуцера. У пружинного кольца важны его номинал и возможность пройти через утолщение при раскрытии. У хомута с указанным рабочим диапазоном сверяют этот диапазон с наружным диаметром шланга на штуцере. Внутренний диаметр снятого шланга и маркировка раскрытия пружинного кольца для такого сравнения не подходят.
Различите обозначения
Не считайте любые два числа минимальным и максимальным рабочими диаметрами. В каталоге FBS номинал Dn и раскрытие D0 относятся к разным условиям. При неясной маркировке найдите данные производителя.
Проверьте крепление целиком
Размерный фильтр ниже применим только к явно заданному рабочему интервалу. Даже попадание в него не подтверждает усилие, материал, ширину ленты или допустимость замены пружинного кольца другим типом.
| Обозначение | Значение | Как использовать |
|---|---|---|
| Рабочие Min–Max | Диапазон конкретного хомута | Сравнить с заданным наружным диаметром |
| Dn пружинного FBS | Номинальный диаметр | Подбирать по методике FBS |
| D0 раскрытого FBS | Проходной размер при установке | Проверить проход через утолщение |
| Внутренний диаметр шланга | Размер его канала | Не вводить вместо диаметра соединения |
Что проверить на штуцере перед установкой?
Посадочное место должно оставаться целым, ровным и чистым. Удалите остатки старой резины и отложения способом, подходящим материалу детали. Трещина пластика, скол удерживающего буртика или глубокое повреждение поверхности не лечатся дополнительной затяжкой. Нельзя без разбора применять к пластиковому штуцеру металлическую щётку, которой очищают металлическую деталь.
Осмотрите посадку
Проверьте поверхность по окружности и основание горловины. Налёт не должен скрывать трещину. Отдельно убедитесь, что крепление не попадёт на повреждённое место.
Восстановите исправный узел
Если посадка разрушена, замените соответствующий узел. Слой герметика поверх трещины не восстанавливает удержание шланга и не подтверждает долговечность ремонта.
Как установить новый патрубок без перекоса?
Заранее наденьте предусмотренное крепление и установите шланг на исправный штуцер до правильного положения. Конец должен уверенно пройти удерживающий буртик, а сам патрубок — занять свой маршрут без натяжения и излома. Положение второго конца проверяют до окончательной фиксации. Не старайтесь компенсировать неподходящую форму постоянным скручиванием.
Соберите без нагрузки
Совместите концы и ответвления с исходной схемой. Не тяните шланг за свободный конец так, чтобы нагружалась пластиковая горловина. Не добавляйте масло или произвольный герметик для облегчения посадки.
Установите направляющие
Верните крепления и защитные элементы. Проверьте зазоры до ремня, вентилятора, выпускных деталей и острых кромок. Учитывайте, что двигатель перемещается на опорах.
Где расположить хомут и насколько затягивать?
Крепление ставят в предусмотренную зону за удерживающим буртиком со стороны шланга, а не поверх самого буртика и не на свободный край. Точное положение определяется конструкцией соединения. Пружинный хомут возвращают в рабочее положение, регулируемый затягивают по данным его производителя и применимого узла. Общего момента для всех хомутов и пластиковых горловин Granta здесь нет.
Выставьте ленту ровно
Хомут должен охватывать соединение без перекоса и соскальзывания. Убедитесь, что он не опирается краем на выступ и не повреждает соседние детали.
Не дотягивайте течь вслепую
Если соединение мокнет, сначала проверьте размер, посадку, состояние резины и штуцера. Чрезмерное усилие способно разрезать шланг или повредить горловину, сохранив причину утечки.
Как заправить систему после замены?
Используют подходящую жидкость и процедуру заполнения для установленного двигателя. Заводское руководство требует проверять уровень на холодном двигателе между MIN и MAX и плотно закрывать крышку перед работой прогретой системы. Не смешивайте продукты разных производителей и марок. Если меняется жидкость, слив и промывку выполняют как отдельную полную операцию.
Проверьте сборку до заполнения
Закройте использованные сливные точки, осмотрите все отсоединённые ветви и фиксаторы. Жидкость не должна выливаться через забытое открытым соединение.
Сопоставьте состав и процедуру
Не выбирайте антифриз по цвету. При вакуумном заполнении нужны подходящее оборудование и инструкция, а при обычном — применимая процедура удаления воздуха. Не назначайте одинаковые обороты и объём доливки всем версиям.
Какие проверки нужны после сборки и остывания?
Сначала осмотрите заполненные холодные соединения. Затем проведите предусмотренный контроль прогрева с закрытой крышкой, наблюдая за температурой и признаками утечки без контакта с горячими или движущимися деталями. После полного остывания ещё раз проверьте уровень и сухость посадок. Проверка только на горячем двигателе может пропустить холодную течь.
Проверьте два состояния
Осмотрите именно заменённые соединения и соседние детали, на которые могла стекать жидкость. Свежий мокрый след отличайте от остатков пролива, предварительно очистив доступную поверхность.
Оцените результат
Стабильный холодный уровень и отсутствие свежих следов подтверждают результат наблюдения. Контроль рабочей температуры двигателя помогает заметить перегрев после вмешательства, но не заменяет проверку герметичности.
| Этап | Наблюдение | При отклонении |
|---|---|---|
| Холодное заполнение | Сухие соединения | Проверить посадки и открытые точки |
| Контроль прогрева | Температура и свежая течь | Остановить при перегреве |
| Полное остывание | Уровень MIN–MAX и сухость | Найти причину повторной потери |
| Повторный осмотр | Нет трения и смещения | Исправить прокладку и крепления |
Почему после замены патрубка снова появляется течь?
Возможны неверная посадка, неподходящий хомут, повреждённая горловина, трение, неподходящая деталь или утечка в соседнем узле. Небольшое первоначальное изменение уровня оценивают вместе с процедурой заполнения. Повторяющееся падение, влажность и запах требуют поиска причины. Объяснять постоянную потерю только выходом воздуха нельзя.
Вернитесь к месту начала следа
На холодной системе проверьте верхнюю точку потёка, положение крепления и отсутствие трещины. Не заменяйте ещё один шланг лишь потому, что он оказался мокрым ниже течи.
Разделите причины
Проверка давления, крышки или других узлов выполняется подходящим оборудованием и по своей процедуре. При повторной потере жидкости руководство LADA предписывает обратиться к дилеру, особенно после перегрева.
Использованные технические документы
- АВТОВАЗ. Руководство по эксплуатации LADA Granta, издание 27.05.2026
- Разделы о сигнализаторе перегрева и системе охлаждения, печатные страницы 56, 119–120. Холодная проверка уровня, открытие крышки и требования к жидкости.
- Gates. Cooling System Troubleshooting Guide, каталог 70547, Edition 2021
- Страницы 11–18 и 42. Признаки повреждения шлангов, применимость компонентов и общая последовательность замены. Это не отдельная ремонтная карта для всех версий Granta.
- NORMA Group. Product Catalogue, раздел NORMACLAMP FBS
- Страница 45. Определение размера пружинного хомута по соединению, отдельная проверка прохода раскрытого кольца. Номинал и раскрытие не являются рабочим диапазоном L–U.
- NORMA Group. Карточка TORRO 16-25/9W5-100, артикул 01267705020
- Пример обозначения рабочего диаметра Min–Max в миллиметрах. Приведён для объяснения вида данных, а не как рекомендация этого хомута для Granta.
