Секущий звук у двигателя, металлический дребезг и потеря тяги требуют разных проверок. Выпускной коллектор нельзя признать неисправным только по месту, откуда слышен шум. Сначала разделяют негерметичность стыков, повреждение корпуса, экран и работу двигателя.
Ниже — признаки, порядок осмотра и выбор объёма ремонта. Интерактивный разбор поможет сопоставить уже известные наблюдения и выбрать следующую проверку. Конструкция и доступ зависят от установленного двигателя и исполнения выпуска.
Системы двигателя

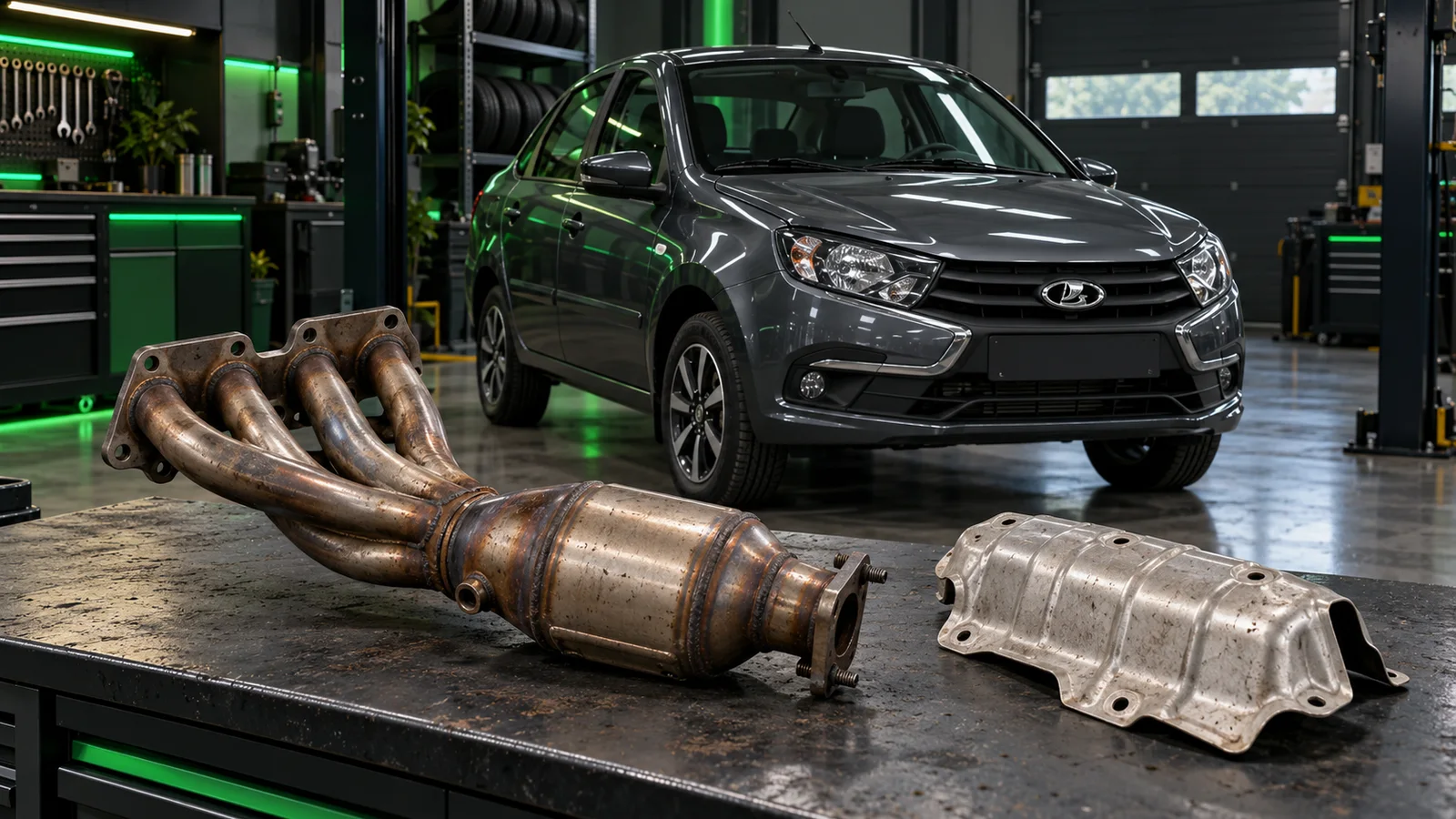

Выпускной коллектор Lada Granta
Что называют выпускным коллектором и катколлектором на Granta?
Коллектор собирает отработавшие газы из цилиндров. У показанных ранних Granta выпускная часть объединена с нейтрализатором в один узел, который часто называют катколлектором. В заводском каталоге он обозначен как приёмная труба с нейтрализатором. Поэтому при заказе слово «коллектор» нужно дополнить данными автомобиля и конкретной сборки. Впускной коллектор подаёт воздух и к рассматриваемой утечке выхлопа не относится.
Найдите нужную сторону системы
Сопоставьте узел у головки блока с каталогом своего двигателя. Проследите соединение с нижним участком выпуска. Не выбирайте деталь по одному общему названию из объявления.
Разделите корпус и навесные детали
На сборке могут находиться датчики, кронштейны и экраны. Повреждение отдельного крепления не означает разрушение всего корпуса или каталитического элемента. До покупки запишите, какой именно элемент требует вмешательства.
| Элемент | Что уточнить | Чего это не доказывает |
|---|---|---|
| Стык у головки | Герметичность и крепёж | Состояние каталитического элемента |
| Нижний фланец | Своё уплотнение и сопряжение | Неисправность верхней прокладки |
| Экран и поддержка | Крепление и отсутствие касаний | Герметичность всего корпуса |
| Датчики и проводка | Применимость и электрическая проверка | Необходимость замены сборки |
Почему нельзя подбирать один коллектор для всех 8- и 16-клапанных Granta?
В каталоге LADA 2190 2012 года показаны разные группы A420 и A421 с различными сборками, прокладками и поддерживающими деталями. Это уже исключает подбор только по названию модели. Более поздний год выпуска и другая система управления дополнительно требуют проверки применимости. Количество клапанов полезно для поиска документа, но само по себе не подтверждает совпадение всех соединений.
Соберите исходные данные
Нужны код двигателя, год, исполнение системы управления и маркировка установленной сборки. Если выпуск переделывали, отдельно зафиксируйте фактические изменения. VIN не описывает произвольную прежнюю переделку.
Сравните сопряжения
Проверьте крепление к головке, нижний фланец, положения датчиков, кронштейны и экраны. Фотография похожей детали не заменяет применимый каталог. Различие не устраняют натягиванием трубы при сборке.
Как различить утечку через прокладку, фланец и корпус?
Нужно найти конкретное место выхода газов. Стык у головки, нижнее фланцевое соединение и поверхность корпуса рассматривают отдельно. След копоти рядом со стыком даёт направление осмотра, но старый след после прежнего ремонта не доказывает текущую утечку. Характерный звук также не показывает автоматически, какая из трёх зон повреждена. Подтверждённое место фиксируют до разборки.
Осмотрите остывший узел
При выключенном двигателе и безопасном доступе сфотографируйте стыки, следы и видимые повреждения. Не подносите руку к работающему горячему выпуску и не используйте открытое пламя для поиска подсоса или утечки.
Подтвердите герметичность отдельно
Если визуально причина неясна, нужна проверка герметичности способом, подходящим для этого выпуска, в мастерской. Обнаруженный дефект соединения не разрешает без осмотра назначить новый катколлектор целиком.
Что делать, если коллектор сечёт только после холодного пуска?
Исчезновение звука после прогрева не подтверждает исправность. Температурное изменение деталей может менять проявление неплотности. Для решения нужны запись условий и локализация утечки, а не повторное прогревание ради проверки рукой. Отдельно отмечают, есть ли перебои двигателя и запах газов. При опасных проявлениях наблюдение прекращают и организуют устранение причины.
Запишите воспроизводимые условия
Укажите холодный пуск, место звука, его длительность и изменение с оборотами. Полезна короткая запись уже замеченного проявления. Не держите двигатель работающим в закрытом гараже ради получения более отчётливого звука.
Разделите наблюдение и заключение
Фраза «после прогрева тише» описывает симптом. Заключение должно назвать подтверждённый дефект: например, негерметичность конкретного стыка. Если место неизвестно, в заказе на работу оставляют диагностику, а не готовый список замен.
| Наблюдение | Что нужно установить | Ошибочный вывод |
|---|---|---|
| Сечёт на холодную | Точное место утечки | После прогрева тихо — исправно |
| Дребезжит металл | Источник контакта или ослабления | Любой дребезг — разрушенные соты |
| Потеря тяги | Результаты диагностики двигателя и выпуска | Нужно сразу удалить нейтрализатор |
| Код ошибки | Код, условия и карта своего ЭБУ | Название кода равно названию детали |
Как отличить дребезг экрана от повреждения самого катколлектора?
Тонкий металлический экран и поддерживающий кронштейн могут создавать шум отдельно от корпуса. Проверяют их крепление, взаимное положение и следы контакта. Звук, который удалось связать с экраном, ещё не исключает одновременной утечки. Удаление экрана не является проверкой исправности нейтрализатора и лишает штатной защиты соседние детали.
Проверьте экран на холодном узле
Осмотрите крепления, трещины вокруг отверстий и следы касания. Не пытайтесь удерживать экран рукой на работающем двигателе. Уточните, какая деталь движется и почему, прежде чем менять весь выпускной узел.
Восстановите штатную сборку
Крепления и положение восстанавливают по своему исполнению. В описании ранней Granta предусмотрена сборка экрана и кронштейнов без перекоса. Случайная проволочная стяжка не заменяет отсутствующий штатный кронштейн.
Почему потрескивание после остановки не всегда означает трещину?
В руководстве Granta прямо допускаются щелчки и потрескивание деталей выпуска после остановки двигателя. Такой отдельный признак нельзя приравнивать к трещине корпуса. Важно различать остывание уже заглушённого автомобиля и ритмичный секущий звук при работе. При следах утечки, повреждённых креплениях или запахе в салоне проверка нужна независимо от того, слышны ли также обычные щелчки.
Укажите момент появления
Разделите записи «после выключения» и «при работающем двигателе». Для первого случая отметьте длительность остывания, для второго — режим и сопутствующие проявления. Это разные условия, их не объединяют в один симптом.
Оцените сопутствующие признаки
Проверьте холодный узел визуально. Если кроме щелчков нет подтверждённых отклонений, оснований менять коллектор по одному звуку нет. Если отклонение есть, диагностируют его место, а не само слово «потрескивание».
Всегда ли ошибка по выпуску означает неисправный нейтрализатор?
Код относится к условию, которое распознал контроллер, а не к готовому перечню замен. До вывода сохраняют точный код, условия его регистрации и сопутствующие ошибки. Затем по применимой диагностической карте проверяют двигатель, электрические цепи, показания и герметичность. Стирание кода без исходных данных затрудняет разбор, а одинаковое название ошибки не делает алгоритмы разных ЭБУ одинаковыми.
Сохраните диагностическую запись
Запишите код полностью, состояние сигнализатора, стоп-кадр, если доступен, и условия появления. Отдельно отметьте пропуски воспламенения и уже выполненные вмешательства. Не подменяйте реальное значение параметра расчётным аварийным.
Следуйте карте своей системы
Уточните тип ЭБУ и применимость документа. Отсутствие текущего кода не подтверждает механическую герметичность, а наличие кода не доказывает трещину. Отчёт должен показывать, что проверили и какое условие осталось не подтверждено.
Когда перебои двигателя опасны для нейтрализатора?
Завод предупреждает о повреждении каталитического элемента при пропусках воспламенения: несгоревшее топливо увеличивает его тепловую нагрузку. Мигающий сигнализатор «Двигатель» и выраженные перебои требуют срочного устранения причины. Проверку не продолжают длительной работой на повышенных оборотах. После повреждения выпуска важно устранить исходную неисправность двигателя, иначе одна замена сборки не решит проблему.
Прекратите нагрузочную пробу
При мигании сигнализатора, сильных перебоях или опасном нагреве безопасно остановитесь и выключите двигатель. Не пытайтесь «прожечь» узел поездкой с большой нагрузкой. Если состояние неясно, организуйте доставку на диагностику.
Проверьте причину пропусков
Сохранённые ошибки и применимая карта помогают разделить зажигание, питание и механические причины. Назначать нейтрализатор единственной причиной перебоев без такой проверки нельзя. Исправность двигателя проверяют и после ремонта выпуска.
| Состояние | Действие | Почему наблюдение прекращают |
|---|---|---|
| Запах газов в салоне | Остановиться и устранить источник | Проверка не должна создавать воздействие выхлопа |
| Мигание сигнализатора и перебои | Прекратить нагрузку, организовать диагностику | Риск повреждения нейтрализатора |
| Сильный нагрев, дым или горючий предмет рядом | Выключить двигатель и действовать по обстановке | Горячая выпускная часть может вызвать возгорание |
| Нет безопасного доступа | Проверить в оборудованной мастерской | Нельзя работать под машиной только на домкрате |
Как проверяют потерю тяги и предполагаемое ограничение выпуска?
Потеря тяги имеет несколько возможных причин. Неисправность нейтрализатора рассматривают после проверки двигателя и получения подтверждений по применимому диагностическому порядку. Измерения выполняют подходящим оборудованием в заданном режиме. На этой странице нет универсального значения противодавления для всех Granta, потому что без места замера и условий такое число легко приводит к ошибочному решению.
Уточните, что уже измерено
В заказе на диагностику должны быть метод, точка подключения, режим, прибор и источник критерия. Запись «давление повышено» без этих сведений не позволяет сопоставить результат с документом.
Отделите причину от следствия
Проверяют, есть ли ограничение потока и где оно находится, а затем решают вопрос ремонта. Не сверлите корпус и не удаляйте каталитический элемент как пробу. Такая переделка не заменяет установление исходной причины потери тяги.
Что осмотреть в проводке и датчиках перед снятием коллектора?
Проверяют разъёмы, крепления жгутов и отсутствие контакта проводов с горячими деталями. На ранней сборке показаны управляющий и диагностический датчики кислорода. Их нельзя выбирать по правилу «два одинаковых разъёма — две одинаковые детали» без проверки применимости. Снятие датчика само по себе не является проверкой его характеристики. Прикипевшее резьбовое соединение требует отдельного аккуратного способа работы.
Сохраните расположение жгута
На холодном двигателе и при выключенном зажигании осмотрите доступные колодки и фиксаторы. Перед разъединением отметьте, что к чему подключено. Не вращайте корпус датчика вместе с присоединённым жгутом.
Не расширяйте ремонт без основания
Проверьте, требует ли применимый порядок снятия датчиков и какие детали нужно заменить. Повреждённую проводку устраняют отдельно, а не маскируют заменой корпуса. После сборки восстанавливают все держатели и защиту.
Как выбрать между заменой прокладки и заменой сборки?
Выбор должен опираться на место и характер подтверждённого дефекта. Прокладка относится к конкретному соединению. Трещина корпуса, непригодная привалочная поверхность и повреждение каталитического элемента требуют другой оценки. До заказа определяют применимость детали и объём сопутствующих работ. Универсального ответа «всегда достаточно подтянуть» или «всегда менять весь узел» здесь нет.
Зафиксируйте основание ремонта
Если подтверждена негерметичность стыка, после разборки оценивают его поверхности и крепёж. Замена прокладки выпускного коллектора имеет отдельную последовательность подготовки и сборки. Если повреждён корпус, одной новой прокладки недостаточно.
Согласуйте состав сборки
Уточните, входят ли экраны, кронштейны, датчики и необходимые уплотнения в поставку. Сравните ремонтируемый узел с новой деталью до установки. Возможность прикрутить часть креплений не подтверждает полную применимость.
| Что подтверждено | Предмет решения | Что проверить дополнительно |
|---|---|---|
| Неплотность соединения | Поверхности, крепёж и нужное уплотнение | Применимость процедуры и деталей |
| Повреждение корпуса | Ремонтопригодность или замена сборки | Поддержка и причины нагрузки |
| Отказ электрической цепи | Цепь, разъём, жгут или датчик по карте | Прокладка не устраняет электрический дефект |
| Повреждение нейтрализатора | Восстановление штатной системы | Причина перегрева или повреждения |
Почему после ремонта снова появляются трещина, утечка или вибрация?
Повторный дефект требует осмотра поддерживающих креплений и взаимного положения частей выпуска. Нельзя притягивать смещённые детали болтами, чтобы скрыть несовпадение. Для показанной ранней сборки руководство отдельно требует свободного положения экрана и кронштейнов перед окончательной затяжкой. Если звук идёт от расположенного ниже гибкого участка, замена гофры выхлопной системы решает другую задачу и не заменяет ремонт стыка у головки.
Проверьте условия установки
Сохраните данные о детали, прокладках и выполненных работах. На холодной системе осмотрите крепления, следы контакта и геометрию соединений. Перед назначением ещё одной такой же детали найдите, что не было восстановлено при предыдущей сборке.
Разделите две неисправности
Утечка у головки и вибрация нижней трубы могут существовать одновременно. Проверяют каждую подтверждённую зону. Не растягивайте гибкий участок и не используйте крепёж коллектора как средство выравнивания всего выпуска.
Какие сведения сопоставить перед выбором следующей проверки?
Запишите основной повод обращения и результаты шести действий: исключены ли опасные проявления, проверены ли стыки, корпус, экран, опоры и электрическая часть. Неизвестное отмечайте как непроверенное. Для стыков и корпуса слово «подтверждено» ниже означает, что проверка не выявила отклонений, а не что неисправность найдена. Если отклонений несколько, инструмент начинает с более срочного направления и сохраняет остальные.
Отметьте только факты
Выберите симптом, который разбираете сейчас. Переносить результаты на другой режим без повторной проверки нельзя. Если коды и условия не сохранены, оставьте соответствующий флаг выключенным и уточните данные перед электронной диагностикой.
Используйте результат как направление
Первая проверка не является заключением об исправности или разрешением поездки. Сохраните её вместе с исходными отметками и передайте специалисту. После изменения условий сформируйте результат заново, чтобы не использовать устаревший файл.
Что проверить при приёмке ремонта коллектора?
После сборки должны быть восстановлены штатные соединения, поддержка, экраны, проводка и держатели. Проверяют герметичность и результат устранения исходного симптома в безопасных условиях. Отсутствие дребезга не доказывает исправность нейтрализатора, а погасший сигнализатор не заменяет проверку герметичности. В итоговой записи разделяют выполненные операции, подтверждённые результаты и ещё не выполненные проверки.
Сопоставьте результат с обращением
Если обращались из-за утечки, укажите проверенное соединение. Если из-за кода или потери тяги, сохраните результаты применимой диагностики. Не принимайте общую фразу «всё нормально» вместо ответа на исходную жалобу.
Вернитесь к оставшимся признакам
Новый звук, запах газов, перебои или следы контакта требуют повторного разбора. Не назначайте горячую подтяжку крепежа как обязательную универсальную операцию. Её возможность и порядок должны быть подтверждены документом именно для установленной сборки.
Использованные технические документы
- LADA Granta. Руководство по эксплуатации, 27.05.2026
- Разделы «Капот» и особенности эксплуатации двигателя с нейтрализатором. Различие щелчков при остывании, опасного нагрева и пропусков воспламенения.
- Каталог деталей LADA 2190, 09.2012
- Группы A420 и A421. Вариантные сборки приёмной трубы с нейтрализатором, датчики, уплотнения, кронштейны и экраны. Не универсальный каталог поздних Granta.
- «За рулём». Ремонт Lada Granta, снятие катколлектора
- Описание ранней сборки, соединений и восстановления поддержки без перекоса. Применимость проверяют по фактически установленному двигателю.
- «За рулём». Ремонт Lada Granta, датчики концентрации кислорода
- Расположение двух датчиков показанного исполнения, работа на холодном двигателе и разъединение колодок при выключенном зажигании.
