P0130 направляет проверку к управляющему датчику кислорода и его цепям. Разберём, какие данные сохранить до сброса, почему холодный и прогретый датчик оценивают по-разному и что должно подтвердить решение о ремонте. Ниже можно собрать личный протокол для диагностики.
Системы двигателя

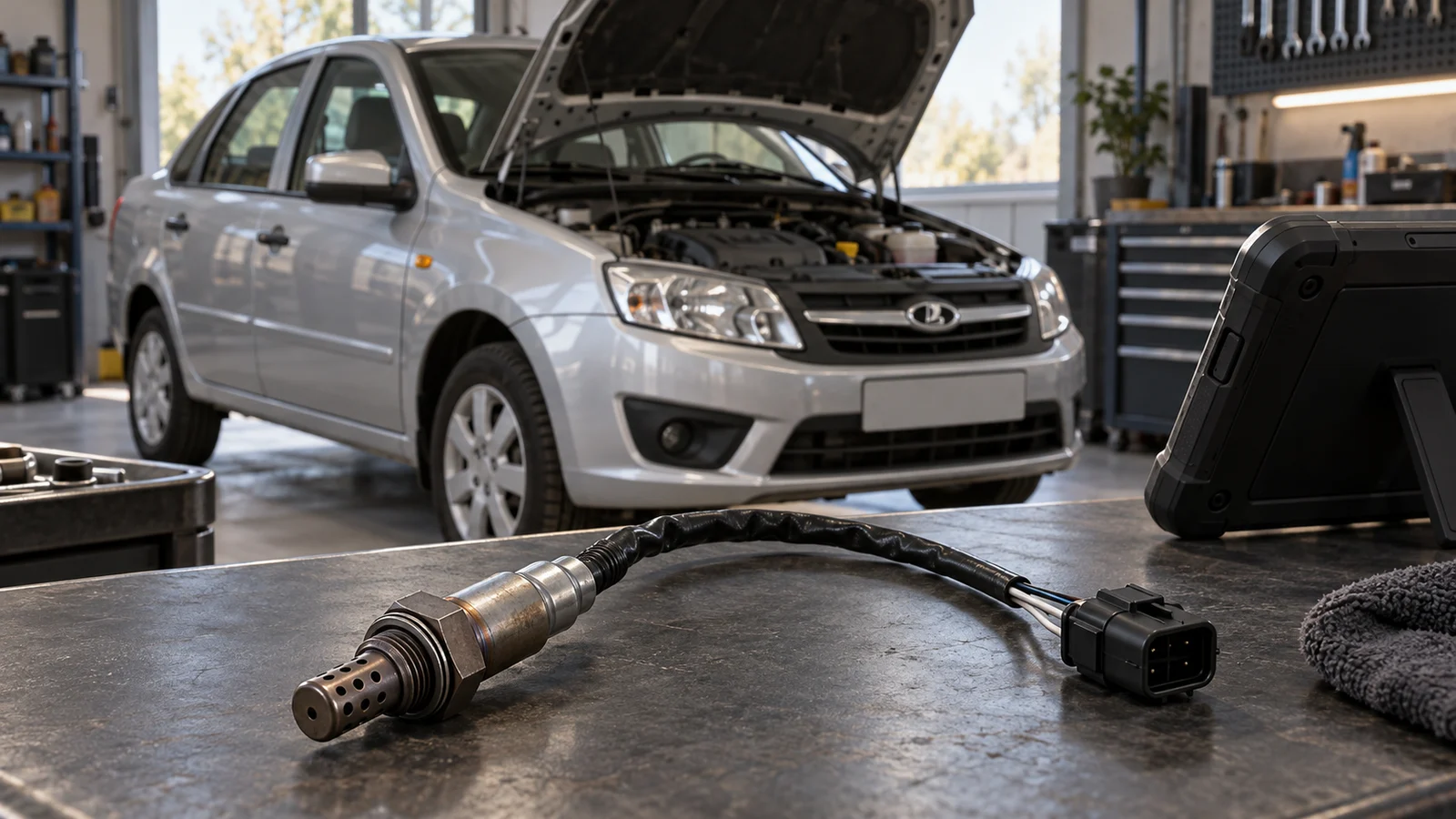

Ошибка P0130 и датчик кислорода на Lada Granta
Что означает ошибка P0130 на Lada Granta?
В заводской инструкции для системы М74 Евро-4 P0130 назван неисправностью датчика кислорода до нейтрализатора. Это направление диагностики, а не готовое решение купить датчик. Контроллер оценивает сигналы при определённых условиях, а карта включает проверку самого УДК и его сигнальной цепи. Поэтому одна строка сканера не отделяет внутренний дефект датчика от замыкания, плохого соединения или проблемы контроллера. На другом исполнении Гранты сначала уточняют систему управления и применимую карту.
Сохранить полную запись
Запишите номер, статус и условия регистрации кода. Скриншот с расшифровкой полезен, но полный отчёт прибора информативнее одной фотографии лампы.
Определить систему автомобиля
Нужны двигатель, идентификация контроллера, программа и установленное исполнение датчиков. Совпадение названия модели ещё не подтверждает одинаковые контакты и алгоритм контроля.
Какой датчик относится к P0130: первый или второй?
В рассмотренной системе это управляющий датчик кислорода, УДК, расположенный до нейтрализатора по ходу газов. Диагностический датчик, ДДК, расположен после него. В заводской карте используются обозначения USVKL для сигнала УДК и USHKL для ДДК. Перевод приложения «банк 1, датчик 1» стоит сопоставить с этими обозначениями и реальной схемой. Нельзя выбирать деталь только по похожему корпусу или переставлять два датчика ради проверки без подтверждения применимости.
Сверить расположение
Попросите обозначить на схеме именно управляющий датчик и его разъём. Видимый ближе к руке разъём не обязательно относится к нужному датчику.
Не смешивать сигналы
В сохранённом графике подпишите канал, единицу измерения и состояние двигателя. Перепутанные USVKL и USHKL могут привести к неверной трактовке даже исправной записи.
| Обозначение | Расположение и параметр | Что сохранить |
|---|---|---|
| УДК | До нейтрализатора, USVKL | Сигнал, режим и условия записи |
| ДДК | После нейтрализатора, USHKL | Одновременную запись для сопоставления |
| Нагреватель УДК | Отдельные электрические цепи | Точные коды и результаты своей карты |
Почему перед проверкой важны двигатель и контроллер?
Карта М74 Евро-4 описывает конкретную систему, а не все годы выпуска Гранты. Приведённые ниже значения имеют смысл внутри этой карты и её условий. Другой контроллер, изменённая программа или неподходящий датчик меняют исходные данные проверки. Также нужно знать, сохраняется ли штатная комплектация выпуска. Обозначение «подходит на Гранту» в карточке запчасти не заменяет заводскую применимость по автомобилю и установленной системе.
Зафиксировать идентификацию
Сохраните данные ЭБУ, маркировку установленной детали, год автомобиля и известные изменения выпуска или программы. Неизвестные сведения отметьте отдельно.
Подобрать документы
Сервис должен использовать схему контактов и диагностическую карту именно этого исполнения. Пока применимость не подтверждена, числовые значения из другой версии не становятся нормой автомобиля.
Что сохранить до стирания P0130?
Сохраните весь список кодов и их статусы, доступный стоп-кадр, идентификацию ЭБУ и условия события. Особенно полезны температура при регистрации, режим обратной связи, записи обоих кислородных датчиков и сведения о недавней работе с выпуском или жгутом. Наличие параметра в приложении не гарантирует правильную расшифровку. Если канала нет, нельзя заменять отсутствие данных нулём. Сброс до сохранения лишает диагностику части исходных признаков.
Сделать исходный отчёт
Укажите дату, пробег, прибор, точные имена каналов и единицы. Если программа показывает только общий код, так и запишите, не дополняйте протокол предполагаемыми показаниями.
Разделить наблюдение и вывод
«Код сохранён после ремонта» — наблюдение, а «датчик снова сломан» — ещё не доказанный вывод. Такое разделение помогает проверить результат работ и не повторять замену наугад.
Можно ли продолжать движение с P0130?
По одному коду нельзя выдать разрешение на поездку. Оценивают лампу, устойчивость работы, тягу, запах, другие предупреждения и руководство автомобиля. При мигающей лампе, сильных перебоях или потере тяги не следует создавать новую нагрузку ради проверки датчика. При аварийном давлении масла нужно безопасно остановиться и заглушить двигатель, при перегреве эксплуатация запрещена. Отсутствие этих признаков также не подтверждает исправность цепи УДК.
Описать известные симптомы
Передайте специалисту, что произошло раньше: лампа, перебои, ухудшение тяги или код в отчёте. Не нужно специально воспроизводить опасный режим для заполнения формы.
Выбрать помощь по состоянию
Порядок дальнейших действий определяют по фактическому состоянию автомобиля и инструкции его исполнения. Сохранённые данные можно подготовить без повторного пуска и дорожного испытания.
Какие сведения собрать в личный протокол проверки?
Полезный протокол связывает конкретный автомобиль, исходный код и результаты отдельных проверок. Отметьте, определена ли система управления, сохранён ли полный отчёт, есть ли документированные результаты проверки сигнала и цепи, выполнен ли контроль после устранения причины. Для каждого пункта допустим ответ «Не установлено». Он обозначает пробел в данных, а не исправность. Инструмент под этим ответом составляет список для разговора с диагностом и выделяет ближайшее неподтверждённое звено.
Перенести уже известное
Используйте сохранённый отчёт и документы сервиса. В поле условий можно записать показания с единицами и режимом, но форма не потребует подключать прибор, разъединять разъём или запускать двигатель.
Сохранить результат
PDF и Word подходят для передачи протокола, Excel содержит структурированный лист наблюдений. После изменения входных данных сформируйте лист заново, чтобы в файлы не попал предыдущий результат.
Как проверить сигнальную цепь по заводской карте М74?
Сначала диагност подключает совместимый прибор и при включённом зажигании проверяет USVKL в параметрах АЦП. В карте исходный ориентир — около 3,3 В. Значения больше 4 В и меньше 0,4 В ведут к проверкам цепи, а около 3,3 В — к анализу сопутствующей информации и воспроизводимости неисправности. Последующие измерения с отсоединённым УДК помогают различить датчик и автомобильную цепь. Это работа по схеме, а не универсальный совет замкнуть контакты.
Соблюсти порядок соединений
Колодку отключают и подключают при выключенном зажигании. Затем выполняют предусмотренный картой этап измерения. Отчёт должен указывать состояние колодки, режим зажигания и показание прибора.
Зафиксировать обе стороны проверки
Если отклонение сохраняется в автомобильной цепи после отделения датчика, заменой УДК вопрос не закрывается. В карте рассматриваются замыкания и контроллер, точную ветвь выбирают по результатам измерений.
Почему 3,3 В и 50–900 мВ не противоречат друг другу?
Это разные условия из одного заводского документа. Для холодного датчика на контакте А указан ориентир 3,3 В. Для прогретого датчика при работе по замкнутому контуру описано изменение напряжения в пределах 50–900 мВ. Нельзя оценивать холодную запись как прогретую или объявлять датчик неисправным по одному числу без режима работы. Эти данные относятся к рассмотренной системе М74 и не являются общей таблицей для любых кислородных датчиков.
Проверить контекст числа
Рядом с напряжением должны быть имя канала, температура, режим обратной связи и состояние разъёма. Без них сравнение с диапазоном теряет технический смысл.
Оценить изменение во времени
Для сигнала важна запись, а не один кадр приложения. Частота обновления, масштаб и выбранный канал влияют на вид графика. По одиночному значению нельзя назначить замену.
| Условие из ТИ | Показание | Граница применения |
|---|---|---|
| Холодный датчик, контакт А | 3,3 В | Не оценка прогретого сигнала |
| Прогретый УДК, замкнутый контур | Изменение 50–900 мВ | Не один случайный кадр |
| Исходная проверка USVKL по карте | Больше 4 В, меньше 0,4 В или около 3,3 В | Направления проверки, не диагноз по одному числу |
При каких условиях М74 записывает P0130?
Заводское описание учитывает прогрев УДК и несколько вариантов несоответствия. Один из них — повторение сигналом УДК формы управления нагревателем. Другие связывают показания УДК и ДДК при работе с обратной связью. В документе приведены пары 0,6–1,5 В УДК при ДДК ниже 0,1 В либо 60–400 мВ УДК при ДДК выше 0,5 В. Это условия регистрации конкретного алгоритма, а не самостоятельный тест детали по случайному скриншоту.
Проверить режим контроля
К этим парам относится условие B_LR = «Да» и прогретый УДК. Показания при другом режиме не дают права применять ту же оценку.
Сохранить взаимосвязь
Передайте одновременную запись обоих каналов и условий регистрации. Отдельные снимки, сделанные в разное время, не подтверждают описанную комбинацию сигналов.
Чем P0130 отличается от ошибок нагревателя?
В таблице М74 коды P0030, P0031 и P0032 относятся к цепи нагревателя датчика до нейтрализатора. P0130 относится к работе УДК, но его карта допускает связь сигнальной цепи с управлением нагревателем. Поэтому разделение кодов не означает электрической независимости любых неисправностей. Диагност должен видеть весь список и схему. Проверять нагреватель и сигнал одной произвольной контрольной лампой или переносить распиновку с другой детали нельзя.
Разобрать каждый сохранённый код
Зафиксируйте точный номер и статус, затем применяйте соответствующую карту. Общее слово «лямбда» в приложении не объединяет разные электрические проверки.
Использовать подходящий прибор
Заводская инструкция требует цифровой вольтметр с внутренним сопротивлением более 10 МОм для измерений напряжения. Подключение выполняют по схеме, исключая повреждение контактов и замыкания.
Может ли причина быть в проводке, разъёме или выпуске?
Да, проверка не ограничивается заменой датчика. Нужно осмотреть жгут, соединение и защиту от горячих частей, затем подтвердить электрическую исправность применимыми измерениями. Bosch также включает в общий порядок диагностики оценку герметичности впуска и выпуска: дополнительный воздух способен исказить сигнал. Это повод проверить систему, а не доказательство конкретной утечки на вашем автомобиле. Видимый налёт или внешняя целость проводов не заменяют электрическую проверку.
Проверить доступные внешние признаки
После остывания и при безопасном доступе отмечают повреждения, следы натяжения, оплавления, коррозии и недавнего вмешательства. Нельзя тянуть датчик за провод или разъединять колодку при включённом зажигании.
Получить подтверждение причины
В заказ-наряде полезны место дефекта, способ проверки и результат после устранения. Формулировка «проводку посмотрели» не показывает, проверены ли нужные цепи и контакт под соответствующими условиями.
Как понять, что требуется именно замена датчика?
Решение должно следовать из применимой карты и результатов проверки, отделяющих УДК от жгута и контроллера. Если неисправность связана с загрязнением или другой проблемой двигателя, новый датчик без устранения причины может снова работать неправильно. Не следует считать очистку неизвестным составом универсальным ремонтом чувствительного элемента. Маркировку, разъём и исполнение новой детали сверяют с автомобилем, а не только с количеством проводов.
Попросить основание замены
В протоколе должны быть исходные данные, проведённые проверки и вывод по датчику. Стоимость детали сама по себе ничего не говорит о правильности диагноза.
Сохранить данные установленного узла
Запишите маркировку и применённую технологию установки. Момент затяжки и правила обращения с резьбой берут из документации конкретной детали и двигателя, здесь универсального значения для всех Грант нет.
Почему P0130 возвращается после замены или сброса?
Возможны неустранённый дефект цепи, неверная применимость детали, непостоянное нарушение соединения или другая причина, влияющая на сигнал. Для диагностики важно, какой именно код вернулся и когда. Оставшаяся историческая запись, новый текущий код и сообщение другого датчика — разные результаты. Если перед заменой полный отчёт не сохранили, это ограничение следует признать, а не восстанавливать исходные показания по памяти.
Сопоставить отчёты до и после
Сравните идентификацию системы, номера и статусы кодов, выполненные действия и условия контроля. Новая запись P0130 после ремонта требует проверки причины, а не автоматической повторной покупки.
Не скрывать непостоянный отказ
При отсутствии повторения карта отсылает к непостоянным неисправностям. Исчезновение кода на одном коротком наблюдении не доказывает, что нарушенный контакт или повреждение жгута устранены.
Что должно подтвердить успешный ремонт?
Подтверждение включает устранённую причину, восстановленное штатное соединение, контроль параметров по технологии системы и отсутствие повторного дефекта в предусмотренных условиях. Только погасшая лампа сразу после очистки этого не доказывает. В заводской карте М74 после ремонта предусмотрены пуск, сброс и проверка отсутствия неисправности. Организацию такого контроля определяет специалист по состоянию автомобиля, а не посетитель ради заполнения интернет-формы.
Проверить документы
Нужны описание найденной причины, выполненные работы, установленные детали и результат контрольной диагностики. Если какого-то этапа нет, отметьте его как неподтверждённый.
Сохранить итоговую запись
Приложите полный контрольный отчёт и условия его получения к исходному. Это позволит отличить устранённую причину от простого стирания памяти и использовать данные при возможном повторении.
| Этап | Подтверждение | Что недостаточно |
|---|---|---|
| До ремонта | Полный отчёт, условия и идентификация | Одна лампа на панели |
| Поиск причины | Проверка сигнала и цепи по своей карте | Только внешний вид датчика |
| После действий | Устранённая причина и контрольный отчёт | Погасшая лампа сразу после сброса |
Какие ошибки чаще всего затягивают поиск причины P0130?
Чаще мешают ранний сброс, перепутанные каналы, сравнение холодного датчика с прогретым и применение чужой распиновки. Ещё одна ошибка — считать любой код о кислородном датчике доказательством разрушенного нейтрализатора. P0130 и P0422 имеют разные задачи контроля. Полезнее сохранить проверяемую последовательность: автомобиль, исходный отчёт, применимая карта, сигнал и цепь, подтверждённый ремонт. Такой порядок помогает обсуждать факты вместо списка предположительных замен.
Оставить данные воспроизводимыми
Любое число записывайте с единицей, режимом и прибором. Неизвестное значение оставляйте неизвестным, а учебный пример не переносите в отчёт своего автомобиля.
Обсудить оставшиеся вопросы
Передайте диагносту личный протокол из инструмента и уточните, какое звено ещё не проверено. Итог формы организует сведения, но не заменяет измерения, заводскую карту или решение о дальнейшей эксплуатации.
Использованные технические документы
- АВТОВАЗ. LADA Granta. Руководство по эксплуатации, 27.05.2026
- Сигнализаторы комбинации приборов и эксплуатация автомобиля с системой впрыска. Действия при предупреждениях оценивают по состоянию автомобиля.
- АВТОВАЗ. ТИ 3100.25100.12052. Система М74 Евро-4
- Раздел мер безопасности, таблица кодов и карта P0130, печатные страницы 113–114. Приведённые показания и порядок относятся к этому исполнению.
- Bosch. Lambda sensors. Quick and easy testing and replacement
- Раздел диагностики: память кодов, реальные значения, форма сигнала, проводка и герметичность. Общая методика не заменяет нормы конкретной Гранты.
