Задний сальник коленвала расположен со стороны коробки передач. Доступ к нему требует серьёзной разборки, поэтому сначала подтверждают источник масла и исполнение трансмиссии. Ниже — порядок подготовки и ремонта, проверка соседних соединений и инструмент для сравнения двух смет с одинаковым составом работ.
Силовой агрегат

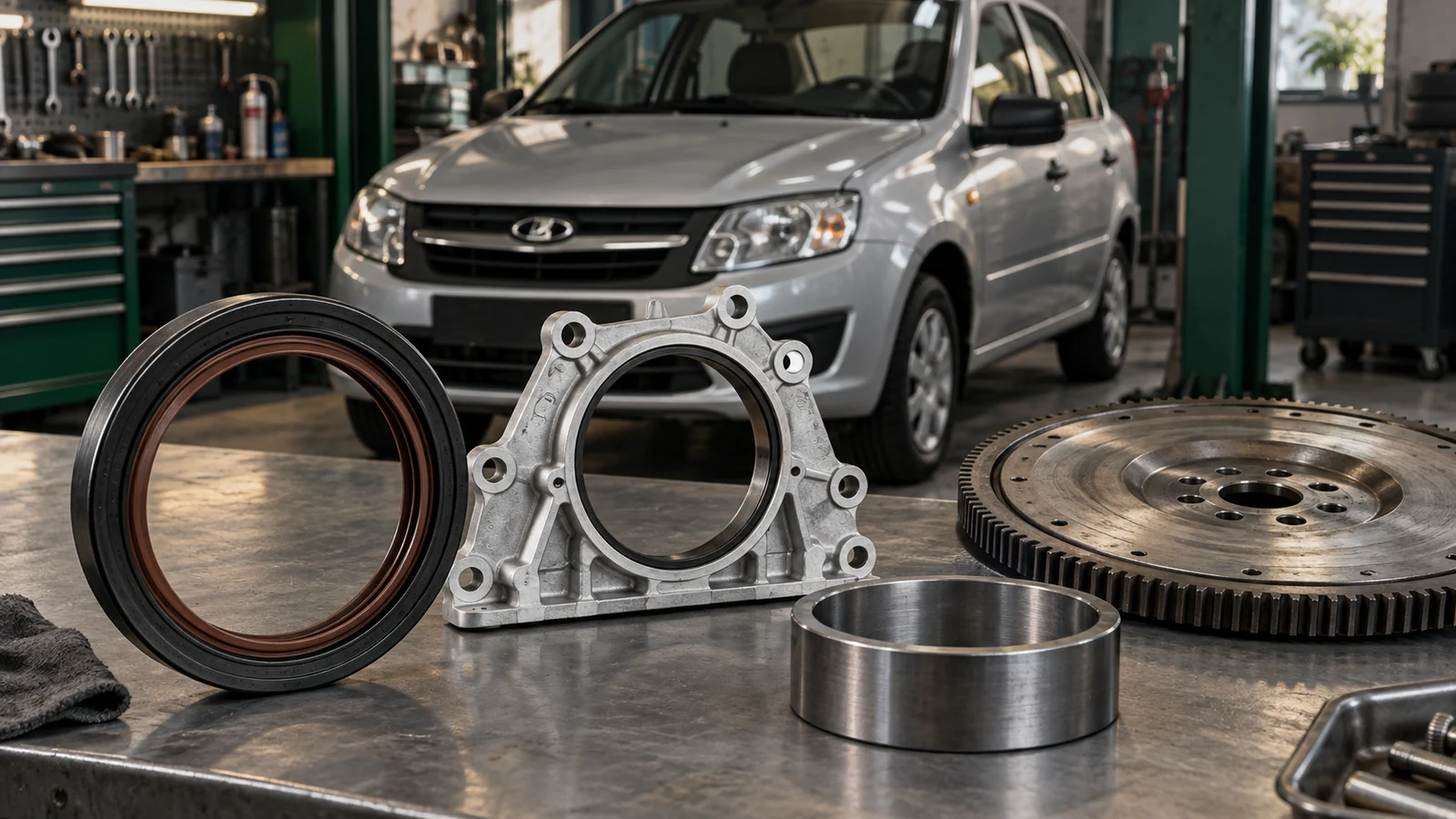

Замена заднего сальника коленвала на Lada Granta
Где находится задний сальник и как отличить его от переднего?
Задний сальник уплотняет выход коленчатого вала со стороны трансмиссии. Передний находится со стороны привода ГРМ. Масло на стыке двигателя и коробки не доказывает течь именно задней манжеты: оно может приходить сверху, из соседнего стыка или со стороны самой коробки.
Проследите путь свежего масла
На заглушенном остывшем автомобиле осмотрите доступные поверхности двигателя выше стыка и нижнюю часть соединения с коробкой. Старая масляная грязь показывает накопление загрязнения, но не обязательно действующий источник. Перед наблюдением доступную зону очищают допустимым способом.
Не путайте два ремонта
Замена переднего сальника коленвала связана с доступом со стороны ГРМ. Работа с задним уплотнением требует доступа со стороны трансмиссии. Цена одного ремонта и перечень снимаемых деталей не являются ориентиром для другого.
Как понять, моторное масло течёт или масло коробки?
Учитывают место первого появления свежей жидкости, состояние узлов и изменение уровней по применимым процедурам. Запах и цвет могут помочь наблюдению, но не являются достаточным доказательством. Старое моторное и трансмиссионное масло смешиваются с грязью и теряют характерный вид.
Сохраните наблюдения до разборки
Запишите, где появляется свежий след, когда он усиливается и какие работы недавно выполняли. Уровни двигателя и коробки проверяют раздельно по их правилам. Для автоматической коробки нельзя подменять процедуру контроля жидкости способом от механической.
После получения доступа проверьте обе стороны
Осмотрите зону фланца коленвала, держатель манжеты и доступную сторону коробки. След масла у первичного вала требует отдельного выяснения причины. Обнаружение мокрой манжеты двигателя не отменяет проверки соседнего соединения.
Чем различается доступ на МКП, АМТ и АКП?
При механической и роботизированной коробках учитывают сцепление и маховик соответствующего исполнения. У автоматической трансмиссии доступ связан с приводным диском и соединением с гидротрансформатором. Нельзя применять ко всем Granta один порядок снятия коробки и считать комплект сцепления обязательной деталью любого ремонта.
Определите исполнение до заказа работ
Запишите код двигателя, тип и исполнение коробки. Состав приводов, креплений, управления и разъединяемых магистралей уточняют по документации этой машины. Снятие агрегата должно сохранять правильную поддержку двигателя и коробки.
Используйте процедуру своей трансмиссии
Для АКП отдельно соблюдают порядок разъединения и установки гидротрансформатора. Коробку не притягивают болтами для преодоления неизвестного упора. Для МКП и АМТ проверяют положение и центрирование предусмотренного сцепления при обратной сборке.
| Исполнение | Что учитывать | Что не переносить автоматически |
|---|---|---|
| МКП и АМТ | Сцепление и маховик своего исполнения | Комплект от другой коробки |
| АКП | Приводной диск и гидротрансформатор | Порядок снятия обычного сцепления |
| Все варианты | Поддержка агрегатов и документация | Один общий перечень крепежа |
Что купить для замены заднего сальника?
Нужна манжета подтверждённого исполнения, а при разъединении держателя — предусмотренное уплотнение его соединения. Состав крепежа и расходников зависит от выполненных операций. Сальники двигателя и коробки не являются взаимозаменяемыми только из-за похожей формы или близкого размера.
Сверьте манжету и держатель
Проверьте номер двигателя, установленный держатель и применимость детали. Каталог Granta FL 2022 показывает заднюю манжету, держатель и его прокладку отдельными позициями. Это не означает, что любое исполнение можно без проверки собрать из случайных деталей с похожими номерами.
Уточните монтажные требования изделия
Проверьте материал кромки, ориентацию, необходимость защитной втулки и подготовку поверхностей. Если манжета поставляется вместе с держателем, используйте инструкцию именно этого комплекта. Замена номера и изменение конструкции должны иметь каталожное подтверждение.
Что подготовить до снятия коробки передач?
Работу выполняют на подходящем подъёмном оборудовании с предусмотренной поддержкой агрегатов. До разъединения соединений исключают случайный запуск и фиксируют расположение проводки, креплений и магистралей. Тяжёлую коробку не удерживают руками и не оставляют двигатель на неподходящей временной опоре.
Подготовьте доступ по ремонтной карте
Отключите аккумулятор после необходимых подготовительных операций. Снимите предусмотренные процедурой защиты, приводы и мешающие детали. Не переносите список операций от другой коробки: на конкретной машине могут отличаться стартер, управление, крепления и жидкостные соединения.
Подготовьте сохранность деталей
Собирайте сливаемые жидкости в ёмкости, закрывайте разъединённые полости и маркируйте снятый крепёж. Если требуется поддержка двигателя после снятия опоры, используйте предусмотренное приспособление. Болты соединения коробки с двигателем не должны нести вес перекошенного агрегата.
Как получить доступ к задней манжете?
После снятия коробки по применимой процедуре освобождают доступ к фланцу коленвала. На исполнении со сцеплением снимают соответствующие детали сцепления и маховик. На АКП работают с приводным диском по её процедуре. До разъединения крепежа фиксируют взаимное положение, если это предусмотрено технологией.
Снимите детали без повреждения рабочих поверхностей
Удерживайте маховик или приводной диск штатным способом. Не передавайте усилие отворачивания через случайный упор в тонкие детали. Тяжёлый маховик поддерживайте при снятии. Поверхности сцепления защищайте от масла, грязи и отпечатков смазанных рук.
Сначала осмотрите открывшийся узел
До извлечения манжеты зафиксируйте распределение свежего масла. Осмотрите соединение держателя с блоком и прилегающий стык картера. После бесконтрольной мойки эта диагностическая информация исчезнет, и причину течи будет сложнее подтвердить.
Нужно ли менять держатель вместе с сальником?
Необходимость определяется конструкцией и состоянием деталей. Замена манжеты не требует автоматической замены исправного держателя. Повреждение гнезда, трещина, нарушение сопрягаемой поверхности или течь самого стыка меняют объём ремонта. Уплотнение держателя и рабочая кромка манжеты — разные места возможной утечки.
Разделите замену манжеты и ремонт стыка
Проверьте, через какое соединение выходит масло. Если держатель разъединяют, поверхность и предусмотренную прокладку восстанавливают по применимой технологии. Герметик поверх грязного наружного стыка не заменяет восстановление соединения.
Сверьте порядок сборки
В заводской документации разных редакций операции установки держателя и манжеты описаны по-разному. Порядок, оправку и подготовку берут из применимой процедуры. Не объединяйте отдельные шаги двух технологий в собственный вариант без подтверждения.
Что проверить на коленвале и в посадочном гнезде?
После аккуратного извлечения старой манжеты осматривают рабочую дорожку коленвала и посадку в держателе. Борозда, коррозия, задир или повреждение гнезда могут сохранить течь с новой деталью. Сам факт установки нового уплотнения не восстанавливает металлические поверхности.
Извлеките уплотнение контролируемым инструментом
Не опирайте острый инструмент на рабочую дорожку вала и не царапайте гнездо. Защитите полости от частиц старой манжеты и грязи. При снятом держателе также проверяют его сопрягаемую поверхность и состояние предусмотренных установочных элементов.
Согласуйте способ восстановления
При повреждении поверхности требуется применимое ремонтное решение, а не произвольная более тугая манжета. Перенос кромки на другую дорожку допускается только при подтверждённой технологии. Капитальный ремонт двигателя не назначают по одному наружному потёку, но выявленные повреждения вала требуют отдельной оценки.
| Место | Что проверить | Что не решает новая манжета |
|---|---|---|
| Коленвал | Дорожка, борозда, коррозия | Повреждение металла |
| Держатель | Гнездо, трещины и поверхность стыка | Течь соединения с блоком |
| Сторона коробки | Источник свежей жидкости | Другую негерметичную деталь |
Как подготовить и установить новую манжету?
Материал кромки и конструкция изделия определяют подготовку. Victor Reinz для соответствующих PTFE-манжет указывает сухую кромку и сухую поверхность вала. Это нельзя смешивать с операциями смазки обычного уплотнения из другой технологии. Установку выполняют подходящей оправкой без повреждения кромки.
Проверьте ориентацию и защиту кромки
Сверьте рабочую сторону и маркировку с инструкцией детали. Защитную втулку снимают только на предусмотренном этапе. При переходе через элементы вала используют предусмотренную защиту, чтобы кромка не завернулась и не получила надрез.
Задайте положение по инструкции
Оправка должна передавать усилие на предусмотренную жёсткую часть манжеты. Избегайте перекоса и точечного удара по рабочей зоне. Глубину, центрирование держателя и условие первого пуска определяет применимая технология, а не положение старой детали после неизвестного ремонта.
Как собрать маховик, сцепление и коробку обратно?
Восстановите предусмотренную ориентацию маховика или приводного диска и подготовку крепежа. Моменты и состав крепежа берут для конкретного исполнения. При наличии сцепления выполняют его предусмотренное центрирование. У АКП соблюдают правильную посадку гидротрансформатора и соединение с приводным диском.
Проверьте сопряжение до затяжки
Детали должны занимать предусмотренное положение без принудительного стягивания неизвестного упора крепежом. Используйте соответствующее удерживающее и центрирующее приспособление. Резьбовой состав, если он предусмотрен, не заменяет контроль момента затяжки.
Восстановите все снятые соединения
Проверьте приводы, опоры, стартер, управление коробкой, проводку и магистрали по записи разборки. Восстановите жидкости и их уровни по процедуре своей трансмиссии. Условие выдержки для конкретной манжеты, если оно есть, учитывают до пуска.
Менять ли сцепление одновременно с задним сальником?
Решение принимают после проверки фактического состояния и только для применимого исполнения со сцеплением. Общий доступ к узлам может уменьшить повторную разборку, но не делает замену исправного комплекта обязательной. Масло на фрикционных поверхностях требует отдельного решения по требованиям изготовителя сцепления.
Проведите дефектовку отдельно
Проверьте состояние диска, нажимного механизма, маховика и элементов выключения по применимой процедуре. Простая протирка загрязнённой накладки не доказывает восстановление её рабочих свойств. Устранение течи двигателя и восстановление сцепления должны быть отдельно обозначены в заказе.
Согласуйте дополнительный состав и цену
Для совместных работ попросите отдельно указать детали и дополнительную работу по сцеплению. Снятие и установка коробки уже относятся к доступу для заднего сальника и не должны автоматически учитываться второй полной строкой. Для АКП такой расчёт комплекта сцепления неприменим.
Как проверить результат после сборки?
Проверяют восстановленные соединения, уровни жидкостей и отсутствие свежей утечки после контролируемой проверки. Результат оценивают на очищенной зоне с учётом исходного места течи. Остатки масла в картере соединения с коробкой могут выйти позже и потребовать повторного осмотра.
Выполните проверку перед движением
Убедитесь в нормальной работе управления трансмиссией, отсутствии утечек из разъединявшихся магистралей и соблюдении требований к первому пуску. При аварийной сигнализации давления масла работу двигателя прекращают и устанавливают причину.
Повторите осмотр в сопоставимых условиях
После остановки осмотрите доступный стык двигателя с коробкой. Уровни сравнивайте по своим процедурам, а не горячее значение с холодным. При появлении свежего следа снова разделите течь манжеты, держателя и стороны коробки, вместо автоматического повторного заказа той же детали.
Из чего должна состоять понятная смета ремонта?
Нужны отдельно доступ к узлу, детали уплотнения, работа с манжетой и согласованные жидкости с расходниками. Тогда видно, что включено в предложение. Сравнивать только цену сальника с полной стоимостью снятия коробки некорректно. Дополнительное сцепление включают лишь при одинаковом согласованном объёме в обеих сметах.
Уточните границы строк
Проверьте, включена ли работа с держателем, какие уплотнения и жидкости нужны и не повторён ли доступ к коробке. Если отдельная операция уже включена в другую строку, это должно быть явно отмечено. Ноль означает подтверждённое отсутствие отдельной доплаты, а не неизвестную цену.
Сравните одинаковый состав
В инструменте ниже приведите обе сметы к одному перечню. Пустая цена не равна нулю, поэтому итог появится после заполнения нужных строк. Разность показывает арифметическое отличие, но не качество деталей, полноту диагностики или выбор сервиса.
| Строка | Что включить | Проверка |
|---|---|---|
| Доступ к узлу | Снять и установить коробку | Учесть один раз |
| Детали уплотнения | Манжета и нужные уплотнения | Подтвердить исполнение |
| Работа с уплотнением | Манжета и согласованный держатель | Не повторять доступ |
| Жидкости и расходники | Согласованный состав | Не подменять неизвестное нулём |
| Сцепление, если применимо | Отдельно согласованные детали и допработа | Одинаковый объём в обеих сметах |
Почему задний сальник может потечь повторно?
Проверяют источник жидкости, применимость и состояние манжеты, дорожку коленвала, держатель, подготовку кромки и условия в картере. Motorservice указывает, что повышенное давление в картере способно усиливать выход масла через радиальные уплотнения. Поэтому замена ещё одной манжеты не всегда устраняет исходную причину.
Восстановите данные о монтаже
Сверьте установленное изделие, материал, способ подготовки и порядок установки. Проверьте, не повреждена ли кромка и восстановлен ли стык держателя. Отсутствующие сведения о первом ремонте нельзя достоверно заменить догадкой о положении старой манжеты.
Проверьте причины вне уплотнения
Уровень масла и состояние вентиляции картера проверяют по применимому руководству. Повышение уровня требует выяснения причины, а не только слива излишка. При повторной течи также осматривают сторону коробки и расположенные выше соединения двигателя.
Что сохранить после замены заднего сальника?
Полезны номер установленной детали, исполнение двигателя и коробки, подтверждённый источник течи, результаты осмотра вала и держателя, перечень дополнительных работ и итоговая смета. Эти сведения помогают при повторном обращении. Факт покупки новой манжеты сам по себе не подтверждает качество всей сборки.
Сохраните состав выполненных работ
Отдельно запишите, меняли ли прокладку держателя, ремонтировали ли дорожку вала и выполняли ли работы со сцеплением. Укажите применённую инструкцию и условия повторного осмотра. Смету из инструмента можно сохранить вместе с заказом на ремонт.
Разделите выполненное и оставшиеся вопросы
Если причина свежего следа после ремонта не установлена, отметьте это прямо. Не считайте любую жидкость у коробки моторным маслом без проверки. Для следующего осмотра важно знать конкретные наблюдения и какие соединения действительно разъединяли.
Использованные технические документы
- АВТОВАЗ. Технологическая инструкция 3100.25100.40157
- Разборка и сборка заднего уплотнения, держателя и маховика. Проверены раздел 5.5 текущего доступного текста и раздел 6.5 локальной прежней редакции. Разные монтажные операции не объединены в универсальную технологию.
- Каталог деталей Lada Granta FL, 01.2022
- Физическая страница 27: держатель заднего сальника, его прокладка и манжета представлены отдельными позициями. Применимость и замены проверяют по установленному исполнению.
- Motorservice. Oil consumption and loss
- Раздел о повышенном давлении в картере и выходе масла через радиальные уплотнения. Использован для разбора повторной течи без автоматического диагноза поршневой группы.
- Victor Reinz. PTFE oil seals and their installation
- Подготовка соответствующей PTFE-манжеты и вала, защита монтажной втулкой и следование инструкции изделия. Требования не распространены на все сальники Granta.
