Вкладыши Lada Granta подбирают по установленному двигателю, состоянию коленвала и фактическим измерениям. Стук, падение давления масла и стружка требуют поиска причины, а не покупки комплекта наугад. Ниже — различия подшипников, порядок проверки, особенности каталога для 11182 и лист замеров с сохранением результата.
Силовой агрегат

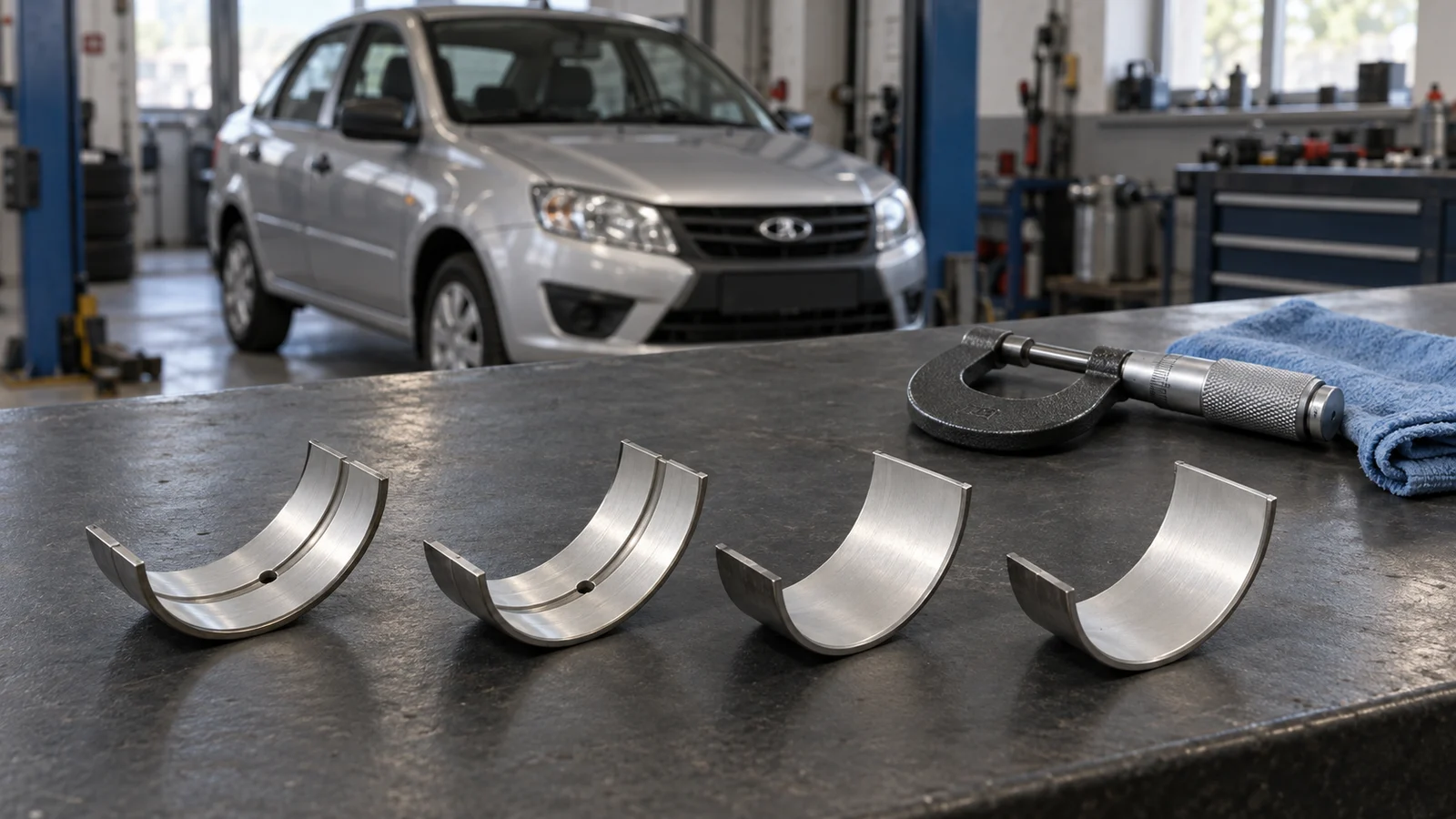

Вкладыши и шатунные подшипники на Lada Granta
Чем коренные вкладыши отличаются от шатунных?
Оба узла относятся к подшипникам скольжения. Коренные вкладыши работают между коренными шейками коленвала и опорами блока, шатунные — между шатунными шейками и нижними головками шатунов. Это разные детали с разными местами установки. Масло поступает к шатунным подшипникам через каналы коленвала. Упорные полукольца ограничивают осевое перемещение вала и не заменяют коренные вкладыши. При заказе нельзя объединять эти три вида деталей под одним названием «подшипники коленвала».
Назовите узел
Уточните, о какой шейке и опоре идёт речь. Запишите двигатель, тип вкладыша и позицию. Разница между коренным и шатунным комплектом не сводится к цене.
Сохраните соответствие
Снятые детали маркируют по месту и стороне установки. Их расположение помогает оценить повреждение. Сведения о сопряжённой шейке сохраняют вместе с вкладышем.
| Узел | Место работы | Что проверяют |
|---|---|---|
| Коренной подшипник | Шейка коленвала и опора блока | Шейку, постель, крышку и масляную подачу |
| Шатунный подшипник | Шейка коленвала и нижняя головка шатуна | Шейку, собранную головку, крышку и канал |
| Упорные полукольца | Упорные поверхности коленвала | Осевое перемещение и состояние поверхностей |
Какие признаки могут указывать на повреждение вкладышей?
Поводом для диагностики бывают металлический стук снизу двигателя, снижение давления масла и металлические частицы в масле или фильтре. Эти признаки не доказывают конкретный дефект вкладыша: похожий шум создают другие узлы, а давление зависит от всей системы смазки. Уверенное заключение требует проверки давления, установления источника звука и при необходимости разборки. Описание «стучит на горячую» полезно для сервиса, но не определяет ремонтный размер деталей.
Запишите условия
Отметьте, когда появился звук, зависит ли он от прогрева и что меняли перед этим. Не создавайте нагрузку специально ради записи стука, если есть признаки нарушения смазки.
Проверьте систему
Передайте результаты измерения давления, сведения о масле и фильтре. При разборке осматривают не только подозрительный вкладыш, но и шейку, опору и подачу масла к ним.
Можно ли ехать со стуком и горящей лампой давления масла?
Если сигнализатор давления масла горит при работающем двигателе, заводское руководство Granta предписывает безопасно остановиться и выключить двигатель. Продолжать движение ради наблюдения за стуком нельзя. Даже нормальный уровень на щупе не подтверждает достаточное давление в подшипниках. Не следует повторно запускать мотор для прослушивания до установления причины. Само по себе включение лампы при включённом зажигании и остановленном двигателе относится к другой ситуации.
Остановитесь безопасно
Уберите нагрузку и выключите двигатель после безопасной остановки. Организуйте доставку автомобиля к месту диагностики. Маршрут до сервиса не становится безопасным после доливки масла без проверки причины.
Установите причину
Проверяют фактическое давление, уровень и подачу масла. Сервис сопоставляет показания с процедурой установленного двигателя, а не с единственной цифрой из общего совета для всех Грант.
Что означает выражение «провернуло вкладыш»?
Так описывают смещение вкладыша относительно его посадочного места. Повреждение может сопровождаться нарушением подачи масла, задиром шейки и повреждением постели. Однако один характерный звук не подтверждает проворот. Нужен осмотр с фиксацией исходного положения деталей. Установка нового вкладыша в повреждённое или деформированное гнездо не устраняет причину и может закончиться повторным отказом. Решение о ремонте принимают по состоянию всего сопряжения.
Зафиксируйте повреждение
До очистки и перемещения деталей сохраните фотографии, положение вкладыша и состояние масляных отверстий. Важны следы на его рабочей поверхности и обратной стороне, а также на крышке.
Измерьте сопряжение
Проверяют шейку и собранную опору с правильной крышкой. Не выправляют посадку случайными прокладками и не компенсируют повреждённую постель только увеличением толщины вкладыша.
Почему вкладыши повреждаются даже при наличии масла на щупе?
Подшипнику нужна подача масла и подходящие условия для образования масляной плёнки. Её нарушают перекрытый канал, неисправность насоса, недостаточное давление, загрязнение, неправильный зазор и отклонение формы шейки или опоры. Motorservice рассматривает как слишком малый, так и слишком большой зазор среди возможных причин повреждения. Наличие масла в поддоне не исключает локального масляного голодания. Поэтому проверка уровня — только часть диагностики.
Проверьте путь масла
Осматривают отверстия вкладышей и соответствующие каналы, маслоприёмник, насос и фильтр. Место повреждения сопоставляют с возможным нарушением подачи, сохраняя исходные следы.
Проверьте геометрию
Измеряют фактические размеры и форму сопряжённых деталей. Более густое масло и присадка не восстанавливают повреждённую посадку, не убирают перекрытие канала и не заменяют подбор подходящего комплекта.
Все ли вкладыши Granta одинаковы, включая двигатель 11182?
Нет. В каталоге Granta FL 2022 общая группа содержит коренные позиции семейства 21080 и шатунные позиции семейства 11194. Для двигателя 11182 отдельно указаны шатунные вкладыши 21177-1004058-01, -02 и -03 с различными размерными обозначениями. Это прямой повод проверять применимость, а не переносить комплект со старого восьмиклапанного двигателя. Номер из каталога служит отправной точкой. Окончательный заказ учитывает установленный двигатель, изменения конструкции и уже выполненный ремонт.
Подтвердите двигатель
Проверьте маркировку установленного мотора и сведения о предыдущем ремонте. После замены двигателя исходные данные автомобиля могут не описывать фактически установленное сопряжение.
Сверьте комплект
Проверьте каталожные номера, размерное исполнение и состав упаковки. Взаимные номера замены и похожий внешний вид не освобождают от проверки конкретной применимости.
| Группа | Примеры каталожных позиций | Граница применения |
|---|---|---|
| Коренные верхние и нижние | 21080-1005170 / 21080-1005171 с разными суффиксами | Тип и исполнение сверяют отдельно |
| Шатунные, общая группа | 11194-1004058 с разными суффиксами | Не распространять на любой установленный мотор |
| Шатунные для 11182 | 21177-1004058-01 / -02 / -03 | В каталоге обозначены 0,00 / +0,006 / +0,012 |
Как выбирают стандартный и ремонтный размер вкладышей?
Размер выбирают по фактическим шейкам коленвала и данным применимой ремонтной документации. Обозначение ремонтного размера нельзя считать измеренным масляным зазором. После шлифовки нужна соответствующая пара «шейка — вкладыш», а не просто комплект потолще. Отдельно проверяют, доступно ли требуемое исполнение для конкретного двигателя. Размерные обозначения каталога для 11182 не следует автоматически отождествлять с традиционными ремонтными ступенями других моторов.
Получите карту обработки
Запросите реальные диаметры шеек после ремонта, результаты проверки формы и обозначение использованного комплекта. Надпись на упаковке без измерений не подтверждает правильность сопряжения.
Проверьте собранный узел
Измерение с установленными вкладышами показывает итог сочетания деталей и посадки. Оно не заменяется вычитанием условной ремонтной ступени из номинала, который не подтверждён для этого двигателя.
Как измеряют масляный зазор между шейкой и вкладышами?
Для расчётной проверки измеряют диаметр соответствующей шейки и внутренний диаметр подшипника с установленными вкладышами и крепежом, затянутым по применимой процедуре. Разность этих диаметров характеризует диаметральный зазор в выбранной плоскости. MAHLE указывает измерение внутреннего диаметра под прямым углом к линии разъёма. Если нутромер обнулён по фактической шейке, он может показывать разность напрямую. Такое показание нельзя ещё раз уменьшать на диаметр вала.
Соблюдайте условия измерения
Используйте подходящие проверенные микрометр и нутромер. Зафиксируйте место, направление и условия сборки. Случайный замер возле разъёма вкладышей не равнозначен измерению в указанной плоскости.
Сравните с нужным допуском
Результат сопоставляют с сервисной документацией установленного двигателя и размерного исполнения. Для оценки овальности и конусности нужны дополнительные измерения, а не одна разность диаметров.
Что показывает лист замеров на этой странице?
Лист рассчитывает разность двух введённых диаметров либо записывает прямое показание нутромера, обнулённого по измеренной шейке. Миллиметры переводятся в микрометры. Это арифметика для одного сопоставимого замера, без заложенного допуска Granta и автоматического заключения о годности. Укажите позицию шейки, чтобы не перепутать результат при передаче сервису. Файл сохраняет исходные данные и способ получения результата. В Excel расчёт пересчитывается при изменении чисел.
Выберите правильный способ
Если известны два полных диаметра, используйте их разность. Если записано уже прямое отклонение от размера шейки, выберите режим показания нутромера. Не смешивайте эти два вида исходных данных.
Сохраните условия
Запишите номер опоры или шейки и оставьте единицы в отчёте. Нулевая и отрицательная разность требуют проверки исходных данных и измерения. Ни один результат инструмента не является разрешением на сборку.
Можно ли определить зазор штангенциркулем или по стуку?
Шум не измеряет зазор, а показание обычного штангенциркуля не заменяет необходимую точность контроля сопряжения. Для проверки шейки и собранного внутреннего диаметра используют соответствующие измерительные приборы и заданную методику. Если сервис применяет калиброванную деформируемую нить, нужны её диапазон, условия использования и оценка по инструкции. Результаты разных методов нельзя сравнивать без учёта того, что и в каких условиях измерено.
Уточните метод
Попросите назвать прибор, измеряемую величину и положение деталей. Фраза «зазор нормальный» без числа и процедуры не позволяет проверить обоснованность подбора.
Сохраните результаты
Карта должна связывать каждый замер со своей шейкой. Одно среднее значение по всем опорам скрывает различия. Отдельно фиксируют отклонения формы и состояние поверхностей.
Можно ли поменять только один вкладыш или поставить половинки разных размеров?
Решение зависит от причины повреждения, состояния всего комплекта и разрешённой процедуры подбора. Произвольное сочетание половинок разного исполнения нельзя считать способом ремонта Granta. В рекомендациях для специальных спортивных подшипников встречается селективный подбор, но эти правила не являются заводским разрешением для любой штатной пары. Если повреждение вызвано грязью или нарушением смазки, осматривают остальные подшипники и устраняют источник, даже когда пострадала одна опора.
Оцените весь комплект
Сохраните соответствие деталей опорам и сравните повреждения. Отдельно осмотрите сопряжённые шейки и каналы. Не переносите пригодность одной чистой половинки на всю повреждённую пару.
Подтвердите ремонтное решение
Согласуйте подбор по документации конкретного двигателя и производителя подходящего комплекта. Состав ремонта должен объяснять причину замены, выбранный размер и результаты последующего контроля.
Можно ли зачистить рабочую поверхность вкладыша наждачной бумагой?
Нет, такая обработка не является способом восстановления вкладыша. MAHLE отдельно запрещает абразивную полировку рабочей поверхности: тонкие слои подшипникового материала можно повредить или удалить. Царапины, внедрённые частицы и следы перегрева оценивают по характеру и глубине повреждения. Если деталь бракуют, её заменяют подходящей. Нельзя превращать вкладыш в «нужный размер» стачиванием рабочей поверхности, усиков или посадочной стороны.
Сохраните признаки
До очистки зафиксируйте поверхность и загрязнения. Не стирайте следы, по которым можно установить нарушение смазки или попадание частиц. Непонятную шероховатость не устраняют наугад абразивом.
Устраните источник
Если обнаружена стружка, проверяют её происхождение и очищают предусмотренные каналы. Новый комплект в загрязнённой системе не решает проблему, даже если прежние вкладыши внешне отполировали.
Почему при сборке важны крышки, чистота и масляные отверстия?
Подшипник работает в собранной опоре, поэтому правильное соответствие крышки, посадка деталей и условия затяжки влияют на итоговую геометрию. Частица под обратной стороной вкладыша меняет его положение. Несовпадение масляного отверстия с каналом может нарушить питание. Крышки и снятые детали сохраняют по исходным позициям. Моменты, последовательность и правила повторного использования крепежа берут по конкретному двигателю. Универсальная цифра затяжки из соседнего ремонта здесь недостаточна.
Проверьте посадку
Соблюдайте процедуру очистки и установки. Масляные отверстия должны соответствовать нужным каналам. Подкладывание фольги или случайной прокладки меняет сопряжение и не является правильным подбором.
Проверьте сборку
После предусмотренной затяжки контролируют вращение и необходимые зазоры. При заедании выясняют причину до запуска. Вопросы о крепеже и его состоянии относятся к сборке, а не к последующей обкатке.
Почему после замены вкладышей снова падает давление или появляется стук?
Повторный дефект возможен, если заменили повреждённые детали, но оставили причину: нарушение подачи масла, загрязнение, неправильную геометрию, неподходящий зазор или ошибку сборки. Motorservice прямо подчёркивает необходимость поиска первичного источника повреждения. Возвращать автомобиль к нагрузке ради «притирки» нового стука не следует. Если горит сигнализатор давления при работающем моторе, действует правило безопасной остановки и выключения двигателя.
Сопоставьте с выполненными работами
Проверьте карту измерений, состав комплекта и результаты контроля смазки. Новый фильтр сам по себе не доказывает, что каналы чистые, насос исправен и давление соответствует требованиям.
Проверьте до дальнейшего использования
Сохраните масло, фильтр и повреждённые детали для анализа, если это требуется сервису. Обсудите проверку без повторных нагрузочных запусков, способных увеличить повреждение.
Какие документы и проверки нужны при приёмке ремонта?
Попросите перечень заменённых деталей, их применимость и размерное исполнение, карту замеров шеек и собранных подшипников. Если коленвал обрабатывали, нужны результаты обработки. Отдельно фиксируют выполненную очистку, проверку системы смазки и контроль после сборки. Стоимость оценивают по этому составу работы, а не только по цене вкладышей. Рекомендации по дальнейшему обслуживанию должны относиться к фактически выполненному ремонту, установленному двигателю и выбранному маслу.
Проверьте доказательства
Сверьте позиции в карте с установленными деталями. Уточните метод и условия измерения давления и зазоров. Фраза «поставили стандарт» без карты не подтверждает правильный подбор после ремонта вала.
Согласуйте дальнейшее обслуживание
Получите конкретные указания сервиса по контролю, маслу и обращению при новых признаках. Сохраняйте исходный отчёт измерений и документы на детали вместе с заказом-нарядом, чтобы было с чем сравнить изменения.
| Документ или результат | Что должно быть понятно | Для чего это нужно |
|---|---|---|
| Перечень деталей | Номера, исполнение и состав комплекта | Проверить соответствие двигателю |
| Карта замеров | Позиции, исходные числа, метод и единицы | Проверить обоснованность подбора |
| Проверка смазки | Метод, условия и результаты контроля | Подтвердить устранение причины |
| Рекомендации сервиса | Действия после этого ремонта | Организовать дальнейший контроль |
Использованные технические документы
- АВТОВАЗ. Каталог деталей Lada Granta FL, 2022
- Группа 111010 «Вкладыши», страницы PDF 24–26. Коренные и шатунные исполнения, отдельные позиции для двигателя 11182.
- Motorservice / Kolbenschmidt. Damage to engine bearings
- Разделы о коренных и шатунных подшипниках, снятии повреждённых деталей, задирах, геометрии, загрязнении и упорных полукольцах. Использованы общие принципы диагностики, без числовых допусков Granta.
- MAHLE Aftermarket. Engine bearing installation tips
- Измерение установленного подшипника и шейки, измерительная плоскость, прямое показание нутромера, запрет абразивной обработки рабочей поверхности. Спортивные нормы зазора и смешивание размерных исполнений не перенесены на Granta.
- АВТОВАЗ. Lada Granta. Руководство по эксплуатации, редакция 27.05.2026
- Раздел о сигнализаторе давления масла. Безопасная остановка и выключение двигателя при его включении во время работы.
