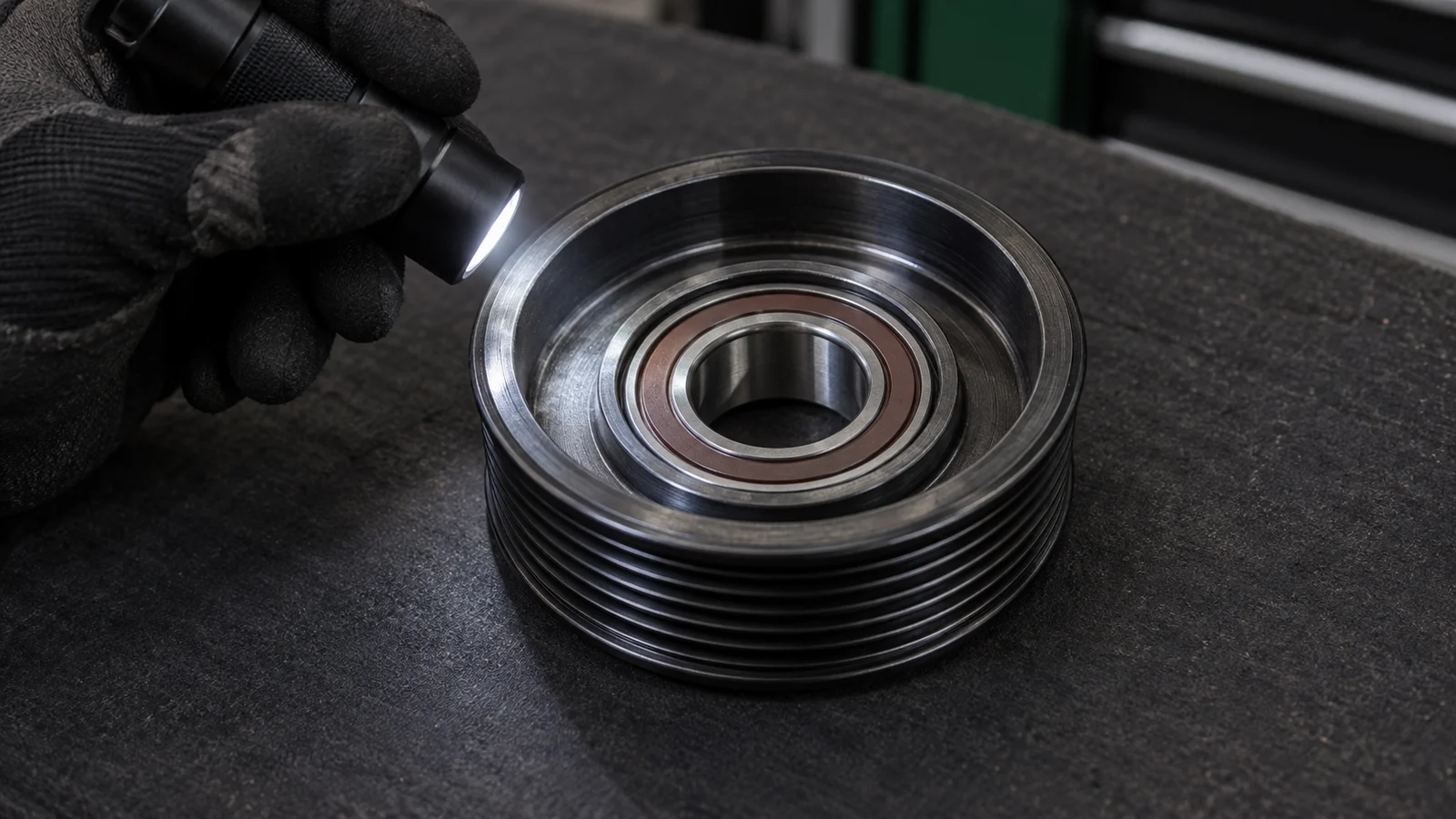

Подшипник компрессора кондиционера Lada Granta
Какой подшипник называют подшипником компрессора Granta?
У компрессора с электромагнитной муфтой наружный шкив имеет свой подшипник, а прижимная часть муфты передаёт вращение валу при включении. Подшипник шкива и внутренние детали компрессора — разные объекты ремонта. Замена наружной детали не устраняет автоматически повреждение внутренних механизмов.
Установите конструкцию привода
Найдите маркировку компрессора и определите тип установленной муфты. Сопоставьте наружный шкив, прижимную часть и корпус с документацией. Не принимайте центральную часть за весь шкив и не переносите устройство другого компрессора только потому, что он стоит на автомобиле той же модели.
Выберите проверяемую деталь
Если дефект подтверждён в наружной опоре шкива, рассматривайте её ремонт и посадочные поверхности. Если шум связан с внутренней работой компрессора, нужна другая диагностика. Подробный разбор шума компрессора Granta помогает отделить эти случаи от ремня, креплений и остальных агрегатов.
Почему подшипник шкива может шуметь при выключенном кондиционере?
В приводе с исправной разомкнутой электромагнитной муфтой ремень продолжает вращать шкив, хотя вал компрессора не приводится прижимной частью. Поэтому выключение кондиционера не останавливает наружный подшипник. Но шум без включённого охлаждения также может исходить от других элементов ремённого привода.
Сопоставьте условия проявления
Отметьте, появляется ли шум независимо от команды включения кондиционера, меняется ли при работе двигателя и есть ли биение. При опасном шуме, повреждении ремня или видимом смещении шкива остановите двигатель. Не касайтесь вращающихся деталей и не пытайтесь удерживать шкив рукой для сравнения.
Подтвердите источник отдельно
После безопасного доступа и снятия нагрузки ремня по процедуре автомобиля проверяйте шкив отдельно от остальных агрегатов. Сохранившаяся шероховатость вращения или повреждение опоры помогают локализовать дефект. Само совпадение звука с выключенным кондиционером не является достаточным основанием покупать подшипник.
Как проверить подшипник шкива на остановленном двигателе?
Проверку выполняют после обеспечения неподвижности автомобиля, выключения двигателя и исключения случайного запуска. Для оценки собственного вращения шкив освобождают от ремня по применимому порядку привода. Наличие и устройство натяжителя, а также доступ зависят от исполнения автомобиля.
Осмотрите и проверьте вращение
После предусмотренного доступа осмотрите шкив, ремень и доступную опору. Поверните разгруженный шкив рукой, не путая его движение с вращением вала компрессора. Отметьте заедание, грубое вращение и видимое качание. Такой осмотр не задаёт произвольный допустимый люфт и не проверяет производительность компрессора.
Сравните соседние элементы
Проверьте остальные доступные шкивы и ролики по их процедурам. Если дефект подтверждён у компрессора, оцените посадочные поверхности и вариант ремонта. Если он не выявлен, вернитесь к диагностике привода и условий работы системы. До запуска восстановите снятые детали и убедитесь, что инструмент удалён из моторного отсека.
Как подобрать подшипник или муфту по установленному компрессору?
Начните с маркировки фактически установленного агрегата, а не только с VIN или года машины. Компрессор мог быть заменён. Нужны применимый каталог, исполнение шкива и подтверждение поставщика или производителя. Номер из чужого отчёта о ремонте подходит лишь после такой сверки.
Сопоставьте данные конкретного узла
Запишите маркировку компрессора и снятой детали, если её уже демонтировали, сохранив читаемые фото. Сверьте рабочие размеры, конструкцию и каталожную применимость. Для установленного LUZAR LCAC 0194 производитель прямо указывает комплект LMAC 0194, содержащий шкив с подшипником, катушку и прижимную пластину.
Разрешите обнаруженное несоответствие
В карточке LCAC 0194 указан идентификатор 10S15C, в карточке LMAC 0194 — 6ZSE12 при заявленной совместимости с LCAC 0194. Это основание подтвердить подбор по маркировке и данным производителя, а не объявить обозначения одинаковыми. Такая запись не подтверждает совместимость комплекта с любым заводским компрессором Granta.
| Позиция | Подтверждённая запись | Что требуется учесть |
|---|---|---|
| LCAC 0194 | Комплектующая LMAC 0194, идентификатор 10S15C | Сверить с фактически установленным компрессором |
| LMAC 0194 | Совместимость с LCAC 0194, идентификатор 6ZSE12 | Подтвердить несоответствие идентификаторов до заказа |
| Комплект LMAC 0194 | Катушка, шкив с подшипником, прижимная пластина | Это состав комплекта, а не номер отдельного подшипника |
| Шкив комплекта | 6PK, диаметр 108 мм | 108 мм относится к шкиву, не к подшипнику |
Достаточно ли совпадения размеров для выбора отдельного подшипника?
Размеры необходимы, но не заменяют точное исполнение подшипника, его уплотнений и применимости к опоре. Условное совпадение диаметра не подтверждает рабочий зазор, конструкцию и возможность установки. Измерения старой повреждённой детали также не должны подменять её маркировку и каталог.
Проверьте обозначение полностью
Сверьте маркировку, размеры и суффиксы исполнения с данными производителя подходящей детали. Сопоставьте её с конструкцией шкива и способом удержания. Если на старой детали обозначение нечитаемо, используйте подтверждённый подбор по агрегату, а не универсальный номер «для Гранты».
Проверьте пригодность посадки
Осмотрите отверстие шкива и опорную поверхность компрессора после применимого доступа. Износ, задиры и деформация могут потребовать замены соседней детали. Подходящий новый подшипник не исправляет разрушенное посадочное место. До монтажа убедитесь, что выбранный способ ремонта разрешён для этого узла.
Когда меняют отдельный подшипник, а когда шкив или муфту в сборе?
Отдельная замена допустима, когда предусмотрена для конкретной конструкции и сохранны посадочные поверхности. Если ремонтный узел поставляется в сборе, повреждены шкив или элементы муфты, выбор может быть другим. Экономия на отдельной детали не оправдывает неподтверждённое восстановление её удержания.
Оцените ремонтопригодность
Проверьте, как подшипник удерживается в шкиве и допускает ли изготовитель отдельную замену. Не считайте любое видимое кольцо доказательством съёмности самого подшипника: оно может удерживать шкив на корпусе. Оцените повреждения муфты и посадок, прежде чем выбирать состав ремонта.
Выберите подтверждённый комплект
Для подходящего установленного LCAC 0194 комплект LMAC 0194 заявлен как отдельная муфта со шкивом и подшипником. Проверьте его применимость с учётом несовпадающих идентификаторов в карточках. Для другого компрессора выбирайте предусмотренный ремонтный узел. Если разрешённый порядок отдельной замены неизвестен, выберите подтверждённый ремонтный узел или получите применимую процедуру до разборки.
Нужно ли выпускать хладагент для ремонта наружного подшипника?
Подшипник наружного шкива находится вне контура хладагента. Его обслуживание не означает автоматически вскрытие трубок или корпуса компрессора. Но возможность доступа без снятия агрегата и без разъединения магистралей устанавливают по конкретному автомобилю и процедуре ремонта.
Проверьте необходимый доступ
Оцените, можно ли выполнить предусмотренные операции с наружной муфтой, сохранив целые магистрали. Не перемещайте компрессор так, чтобы натянуть или переломить трубки. Само наличие свободного места под капотом не подтверждает возможность безопасно снять шкив без специального инструмента.
Разделите внешний ремонт и вскрытие системы
Если контур остаётся закрытым, замена наружного узла не является поводом доливать хладагент или масло. Если магистрали требуется разъединять, сначала выполняют извлечение хладагента сервисной станцией и последующее обслуживание системы. Нормы хладагента и масла Granta проверяют отдельно, их не выводят из размеров подшипника.
Какой порядок разборки нужен перед заменой шкива или подшипника?
Сначала обеспечивают доступ и снимают нагрузку ремня, затем разбирают муфту по документации установленного компрессора, сохраняя детали регулировки. В руководстве Sanden SD показаны разные операции для шпоночного и шлицевого вала. Эта разница подтверждает необходимость выбора процедуры, а не универсального способа для всех Granta.
Подготовьте применимый инструмент
Сверьте способ удержания прижимной части, тип съёмника и порядок освобождения шкива. В описанном Sanden SD перед снятием ротора снимают прижимную часть, предусмотренные принадлежности и стопор ротора, применяют защиту вала и съёмник. Эти действия не являются готовой инструкцией для LUZAR, KDAC или иного установленного агрегата.
Сохраните регулировочные детали
Разложите снятые элементы в порядке их установки, не потеряйте шайбы и другие принадлежности. Не тяните шкив через уплотнение и не используйте трубки как опору инструмента. Если для установленного узла не подтверждены съёмник, крепёж и последовательность, получите применимый порядок до разборки.
Как правильно передавать усилие при монтаже подшипника?
Усилие передают на кольцо, которое устанавливается с натягом. Его нельзя передавать через тела качения или уплотнение. Это общий принцип монтажа подшипников, а возможность отдельно выпрессовать и заменить деталь в конкретном шкиве определяется его изготовителем.
Подберите опору и оправку
Если отдельная замена разрешена, при установке наружного кольца в посадочное отверстие оправка опирается на наружное кольцо. При установке внутреннего кольца на опору усилие передают на внутреннее. Сохраняйте соосность. При одновременных плотных посадках обоих колец нужен соответствующий инструмент для обоих колец.
Проверьте монтаж без повреждения
Остановитесь при перекосе или неожиданном сопротивлении, проверьте посадку и инструмент. Для ротора Sanden SD производитель отдельно указывает опору оправки на внутреннее кольцо, без нагрузки на уплотнение, шкив и наружное кольцо. Этот пример не задаёт размер оправки, усилие пресса или температуру нагрева для всех компрессоров Granta.
| Операция | Опора инструмента | Неправильный путь нагрузки |
|---|---|---|
| Наружное кольцо в отверстие с натягом | Наружное кольцо | Через внутреннее кольцо и тела качения |
| Внутреннее кольцо на опору с натягом | Внутреннее кольцо | Через наружное кольцо и тела качения |
| Обе плотные посадки одновременно | Инструмент для обоих колец | Через одно кольцо без соответствующей опоры |
| Монтаж ротора Sanden SD | Внутреннее кольцо по его руководству | Уплотнение, шкив или наружное кольцо |
Что проверить при сборке муфты после ремонта подшипника?
Нужно восстановить удержание шкива, установленные регулировочные детали, прижимную часть и прокладку проводов. Свободное вращение само по себе не подтверждает правильную сборку муфты. Её рабочий зазор и крепёж проверяют по документации конкретного агрегата.
Восстановите все предусмотренные элементы
Проверьте посадку деталей и полное удержание применимых стопоров, установите прижимную часть и регулировочные элементы в предусмотренном порядке. Верните проводку так, чтобы она не касалась привода. Если повреждены канавка, фиксатор или посадка, сборку не считают завершённой простой установкой новой детали.
Проверьте зазор и работу
Измерьте зазор в предусмотренных местах и сопоставьте с нормой установленного компрессора. При отклонении исправьте сборку или регулировку по его процедуре. Значение из Sanden SD нельзя автоматически переносить на LCAC 0194 или штатный агрегат. Подтягивание прижимной части наугад не заменяет проверку зазора.
Почему новый подшипник может быстро зашуметь снова?
Повторный шум возможен из-за неправильной посадки, повреждённого шкива, несоосности привода, натяжения ремня или ошибки выбора детали. Кроме того, первоначальный источник мог находиться в другом узле. Поэтому ремонт завершают проверкой окружающего привода, а не только установкой нового подшипника.
Проверьте условия работы
Осмотрите ремень, ролики, крепления и соосность по применимой процедуре. Проверьте, не появились ли биение или контакт муфты после сборки. Натяжение устанавливают по исполнению привода, а не повышают до исчезновения звука. Повреждённую соседнюю деталь восстановите вместе с причиной нагрузки.
Подтвердите оставшийся источник
Если наружная опора исправна, а шум связан с включением и нагрузкой компрессора, вернитесь к диагностике системы. MAHLE указывает на крепления, ремённый привод, давление и другие возможные источники шума. Замена наружного подшипника не устраняет внутреннее повреждение или нарушение работы холодильного контура.
Как проверить результат ремонта подшипника компрессора?
До запуска проверяют удержание и вращение собранного наружного узла, затем восстановленный привод. Рабочую проверку проводят только после завершения сборки, с удалённым инструментом и без прикосновения к движущимся деталям. Если контур вскрывали, его обслуживание должно быть завершено отдельно.
Проверьте механическую сборку
Убедитесь, что детали удерживаются, шкив вращается без грубого заедания и видимого качания, зазор проверен по применимой норме. Восстановите ремень, натяжение и снятые защитные элементы. Проверьте расположение проводов и магистралей. Не запускайте двигатель с незавершённым креплением или инструментом у привода.
Проверьте работу и зафиксируйте отклонение
При безопасном контрольном запуске наблюдайте привод на расстоянии. Отсутствие прежнего шума, биения и нежелательного контакта дополните проверкой работы кондиционера в предусмотренных условиях. Если остаются отклонения, остановите проверку и вернитесь к подтверждённой причине. Исчезновение звука без проверки крепления и муфты не подтверждает завершённый ремонт.
| Участок | Результат | Повод продолжить ремонт |
|---|---|---|
| Подбор | Применимость подтверждена | Неустранённое несоответствие данных |
| Посадочные поверхности | Пригодны для выбранного ремонта | Деформация или повреждение |
| Шкив и удержание | Свободное вращение, исправное крепление | Заедание, качание, неполное удержание |
| Муфта | Зазор и сборка проверены по своему узлу | Контакт или неподтверждённая регулировка |
| Привод | Ремень и окружающие детали восстановлены | Биение, повреждение, повторный шум |
Использованные технические документы
- LUZAR. Карточки компрессора LCAC 0194 и муфты LMAC 0194
- Заявленная совместимость и состав муфты: катушка, шкив с подшипником, прижимная пластина. 6PK и 108 мм — характеристики шкива. В карточках различаются идентификаторы компрессора 10S15C и 6ZSE12, подбор требует подтверждения.
- NSK. Handling Instructions for Bearings
- Страница 17 и раздел о монтаже: оправка для кольца с натягом, соответствующая опора при плотных посадках, исключение передачи монтажного усилия через тела качения. Общие принципы не подтверждают размер подшипника Granta.
- Sanden. SD Compressor Service Guide, Revision 2
- Разделы 7.2 и 8.1–8.2: проверка наружного шкива, различие снятия прижимной части по валу, сохранение принадлежностей, монтаж ротора и проверка зазора. Документ относится к Sanden SD и не подтверждает его установку на конкретной Granta.
- MAHLE. Air Conditioning Knowledge
- Печатные страницы 28–29: проверка креплений, ремня, роликов и шкивов, соосности, а также других причин шума компрессора. Ремонт наружной опоры не заменяет диагностику холодильного контура.
