При трещине, неплотной посадке или воде под жабо Granta сначала проверяют пластиковые накладки, их крепления и отвод воды из короба. Замена пластика не устраняет засорённый слив, а очистка слива не восстанавливает сломанный зацеп. Для ранней Granta подтверждена раздельная схема правой и левой накладок. Перед разборкой сохраните положение дворников, после сборки проверьте посадку деталей, движение щёток и отсутствие задержки воды. Выбирайте порядок и комплект деталей по установленному исполнению автомобиля.
Кузов и экстерьер

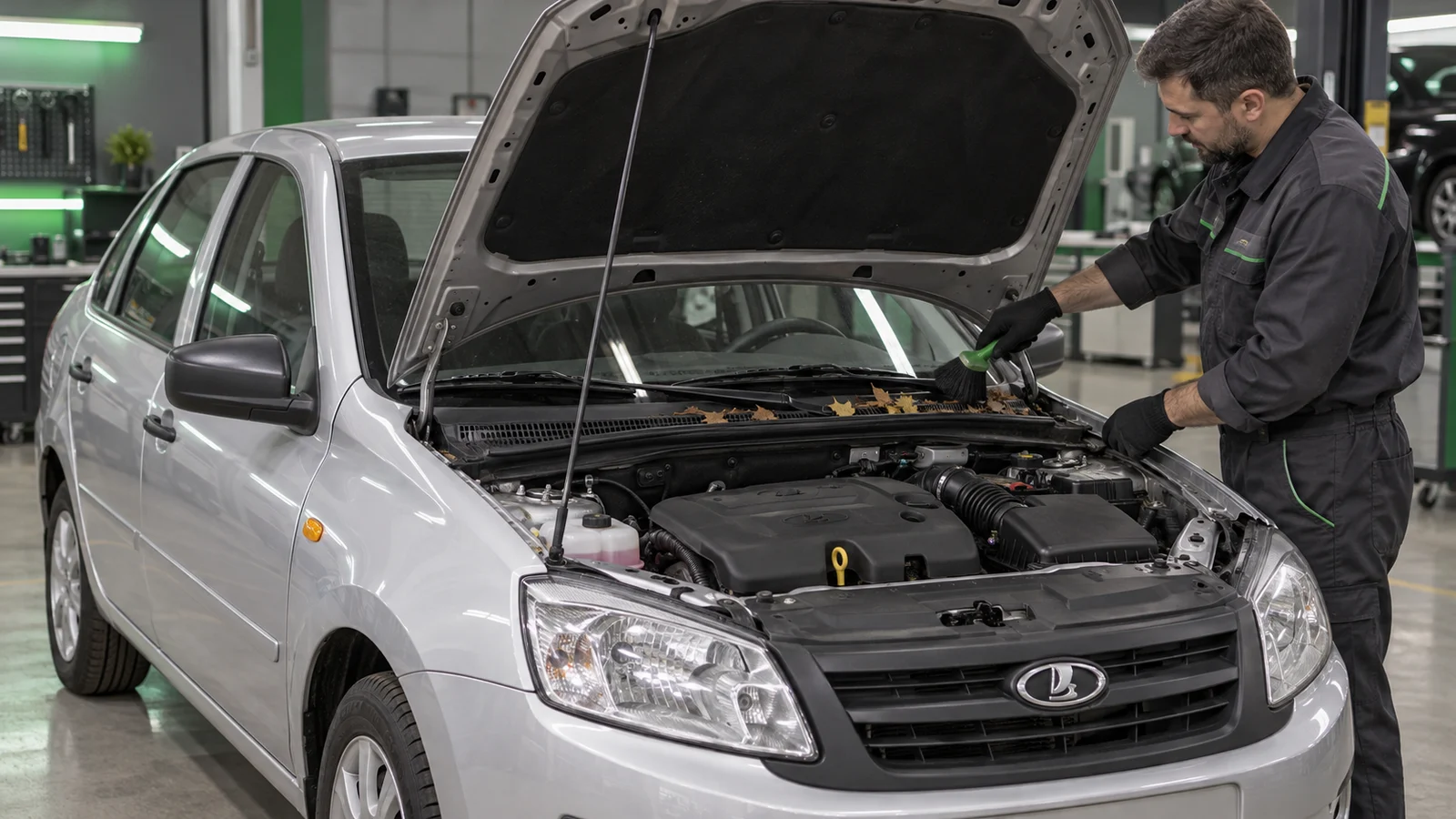

Жабо и водостоки Lada Granta
Что называют жабо на Ладе Гранте и для чего нужен короб под ним?
Жабо обычно называют пластиковые накладки у нижней кромки ветрового стекла. Под ними находится водоотводящий короб и элементы системы стеклоочистителя, а со стороны воздухопритока обеспечивается доступ к салонному фильтру. Накладки, воздухозаборные отверстия и слив выполняют разные задачи. Плотно закреплённый пластик не подтверждает свободный дренаж, а свободный слив не делает пригодной треснувшую накладку.
Разделите детали
При осмотре определите правую и левую накладки, крепления, решётку воздухопритока и доступную часть короба. Стороны называют по направлению движения автомобиля. Отмечайте конкретный дефект, например сломанный край или стоящую воду, вместо общего заключения «течёт жабо».
Проверьте связь с соседними узлами
Оцените, не мешает ли накладка рычагу дворника, не перекрыты ли отверстия для воздуха и доступ к обслуживанию. Не воспринимайте жабо как герметичную крышку всей зоны под стеклом. Для отвода попадающей сюда воды нужен исправный предусмотренный слив.
Когда накладку жабо нужно заменить?
Основаниями для замены могут быть трещина, сломанный формованный зацеп, деформация или разрушение места крепления, из-за которых деталь не удерживается в правильном положении. Выцветание само по себе не означает, что накладка перестала выполнять свою функцию. Решение принимают после снятия и осмотра повреждённого участка, поскольку наружный винт не всегда позволяет увидеть состояние пластика и посадочного места.
Осмотрите форму и крепления
Проверьте линию края, место соединения половин, отверстия под винты и доступные зацепы. Ищите следы контакта со стеклом и рычагом дворника. Если деталь приподнята, сначала выясните, что удерживает её неправильно: мусор, непопавший зацеп или повреждение.
Определите причину до покупки
Зафиксируйте повреждение и сравните накладку с подходящей исправной деталью. Замена пластика поможет при его собственном дефекте, но не исправит повреждённый кузовной держатель или неверно установленный рычаг. Повторяющуюся поломку разбирают вместе с причиной нагрузки.
| Признак | Возможная область дефекта | Следующий шаг |
|---|---|---|
| Трещина или отломанный край | Пластиковая накладка | Осмотреть повреждение и крепления |
| Приподнятая половина | Зацепы, крепёж, мусор в сопряжении | Проверить посадку до затяжки |
| Стоящая вода | Короб и слив | Проверить вход и выход дренажа |
| Мокрая отделка салона | Путь проникновения воды | Найти первое мокрое место |
Как подготовить автомобиль и снять рычаги дворников для доступа к обеим накладкам?
На ранней Granta рычаги снимают с валов перед демонтажем обеих накладок. Сначала дождитесь штатной остановки дворников и отметьте положение щёток на стекле. Выключите зажигание, исключите случайное включение и отсоедините минусовую клемму АКБ. Откройте капот и установите его на упор. Исходные метки сохраняют положение рычагов, если механизм не разбирали и его парковочное положение было исправным.
Освободите крепление рычагов
Снимите декоративные колпачки, отверните гайки головкой на 13 мм и снимите шайбы. Снимите рычаги вместе со щётками с валов, сохранив крепёж и метки. Размер головки не задаёт момент затяжки. Не используйте кромку стекла как опору для инструмента.
Разберите закисшее соединение отдельно
Если рычаг не снимается, не увеличивайте усилие, опираясь на стекло или накладку. Подходящий способ снятия со шлицев изложен в инструкции по замене трапеции и моторедуктора дворников. Для замены самого жабо разборка тяг и снятие моторедуктора не требуются.
Как снять правую накладку жабо ранней Granta?
В подтверждённой схеме ранней Granta правая накладка закреплена пятью саморезами под Torx T20 и зацепами у переднего крыла. Процедура доступа к фильтру показывает отдельное снятие этой накладки. При замене обеих частей подготовьте рычаги по предыдущему ответу. Перед подъёмом детали необходимо освободить весь её крепёж, затем вывести зацепы, не отламывая их и не нагружая стекло.
Отверните пять саморезов
Проверьте положение крепежа на вашей накладке и снимите пять саморезов подходящей головкой Torx T20. Сложите их отдельно от гаек рычагов. Если край не освобождается, осмотрите место ещё раз вместо попытки вытянуть пластик силой.
Освободите край у крыла
Снимите накладку, контролируя формованные зацепы и прилегающие поверхности. После снятия осмотрите обратную сторону, отверстия и посадочные элементы. Уберите свободный мусор из доступной зоны так, чтобы не протолкнуть его в слив или корпус фильтра.
Как снять левую накладку и не перепутать крепёж двух половин?
В той же схеме ранней Granta левая накладка снимается после освобождения рычагов дворников и держится двумя саморезами под Torx T20. Снимайте крепёж накладки отдельно от крепления механизма стеклоочистителя. В каталоге 2012 года обе накладки показаны отдельно, а семь винтов относятся к их общей схеме. Этот подсчёт не переносится автоматически на другое исполнение жабо.
Освободите левую половину
После подготовки рычагов отверните два самореза Torx T20 и снимите левую накладку. При сопротивлении проверьте, не осталось ли крепление или зацепление соседних деталей. Не используйте ветровое стекло как опору для инструмента и не выгибайте пластик для обхода мешающего рычага.
Проверьте снятые элементы
Разложите правую и левую части вместе с их крепежом, осмотрите втулки и посадочные места. Зафиксируйте, чего не хватает и что повреждено. Заводская схема показывает разные детали, поэтому совпадение внешнего цвета не делает две половины взаимозаменяемыми.
| Участок | Крепление | Важное различие |
|---|---|---|
| Правая накладка | Пять саморезов Torx T20 | Зацепы у крыла освобождают отдельно |
| Левая накладка | Два самореза Torx T20 | Для доступа снимают рычаги |
| Рычаги дворников | Гайки под головку 13 мм и шайбы | Размер головки не является моментом затяжки |
| Обе накладки по каталогу 2012 года | Семь винтов в общей схеме | Применимость проверяют по установленной детали |
В каком порядке поставить жабо и рычаги дворников обратно?
Накладки устанавливают в обратной последовательности с контролем посадки обеих половин. У правой детали два предусмотренных выступа должны зайти за отбортовку крыла. Винт не должен притягивать неправильно стоящий пластик до нужной формы. Рычаги возвращают по сохранённым меткам при неизменённом исправном парковочном положении механизма, устанавливают шайбы, гайки и декоративные колпачки.
Сначала посадите пластик
Очистите сопряжения, установите левую и правую половины, проверьте зацепы и совпадение отверстий. Верните штатный крепёж без перекоса и деформации накладок. Не компенсируйте непопавший выступ сильной затяжкой: снимите деталь и исправьте посадку.
Завершите сборку и контроль
Установите рычаги в отмеченное положение и верните их крепление. Уберите инструмент, восстановите подключение АКБ и закройте капот перед функциональной проверкой. Если механизм переставляли или исходная парковка была неверной, сначала восстановите её по отдельной процедуре стеклоочистителя.
Что делать, если винт прокручивается или сломано отверстие крепления?
Нужно определить, повреждены ли винт, пластиковая накладка, втулка или кузовное посадочное место. В каталоге ранней Granta крепёж и втулки показаны отдельно от правой и левой накладок. Более длинный случайный саморез не является универсальным исправлением. Он может изменить крепление и повредить соседние детали, не устранив разрушение исходного посадочного элемента.
Проверьте весь узел крепления
Снимите доступный крепёж и осмотрите отверстие, втулку и опорную поверхность. Сопоставьте детали с применимой схемой. При трещине вокруг отверстия оцените, сохраняется ли удержание накладки, а не только возможность завернуть винт.
Верните подходящие детали
Замените подтверждённо повреждённый элемент или накладку, если её крепление разрушено. Проверьте посадку до окончательной сборки. Не добавляйте отверстия в кузове и не подкладывайте случайные распорки, чтобы скрыть перекос. После ремонта деталь должна удерживаться без натяга и стука.
Почему жабо отходит от стекла, скрипит или дребезжит?
Проверяют деформацию пластика, непопавшие зацепы, повреждённое крепление, мусор в сопряжении и следы контакта с соседней деталью. Неплотная линия у стекла сама по себе не доказывает течь вклейки. Скрип или дребезг также может приходить от рычагов и механизма дворников. Причину локализуют на остановленном механизме, прежде чем приклеивать накладку или менять стекло.
Найдите место контакта
На неподвижном автомобиле осмотрите края и крепления, проверьте доступный люфт без давления на стекло. Следы трения помогают отделить контакт пластика от звука механизма. Сравните форму детали с подходящим исправным исполнением, не назначая произвольный зазор в миллиметрах.
Устраните подтверждённый дефект
Правильно посадите зацепы, восстановите крепёж или замените деформированный пластик. Не заполняйте всю линию у стекла герметиком ради тишины. Если после исправления жабо звук сохраняется, отдельно проверяют рычаги, тяги и моторедуктор.
Как убирать листья и как часто проверять зону под жабо?
Свободные листья и снег убирают с поверхности воздухозаборных отверстий, не проталкивая их внутрь. Заводское руководство требует регулярно очищать отверстия перед ветровым стеклом. Для замены фильтра и прочистки дренажного отверстия щитка передка в редакции 2026 года указан интервал 15 000 км у дилера, а на запылённых дорогах — по необходимости. Это не срок замены пластикового жабо.
Очищайте доступную поверхность
При выключенном зажигании соберите листья рукой или мягкой щёткой, направляя их от отверстий. Проверьте края накладок после стоянки под деревьями. Не пытайтесь продавить плотный комок вниз отвёрткой и не продувайте его в скрытую часть короба.
Планируйте доступ под накладку
Если мусор виден внутри, вода задерживается или поверхность закрыта плотным слоем, обеспечьте доступ по применимой процедуре. Осмотр выполняйте по фактическому загрязнению, не ожидая пробега до обслуживания. После работ верните накладку и проверьте, что её посадка сохранилась.
| Задача | Что сделать | Как оценить результат |
|---|---|---|
| Листья сверху | Собрать от отверстий наружу | Решётка остаётся свободной |
| Мусор внутри | Обеспечить предусмотренный доступ | Свободный мусор удалён из короба |
| Задержка воды | Проверить вход и выход слива | Вода уходит без переполнения |
| Снятая накладка | Вернуть зацепы и крепёж | Деталь стоит без натяга и люфта |
Что проверить, если вода стоит под жабо или долго не уходит?
Стоящая вода требует проверки доступной части короба, входа и выхода слива. Заменить накладку ради этого недостаточно. На ранней Granta слив проверяется со стороны короба и ниши правого переднего колеса. Полная последовательность доступа и очистки приведена в инструкции по очистке дренажных отверстий Granta. После очистки важен фактический отвод воды, а не только чистый вид входного отверстия.
Определите задержку воды
При устойчивом доступе осмотрите короб после удаления свободного мусора. Проверьте, не остались ли листья в канале или препятствие со стороны выхода. Не расширяйте отверстие сверлом и не сверяйте его с произвольной фотографией другой модели.
Проверьте слив малым потоком
После очистки подайте небольшое количество воды в проверяемую область и проследите её выход. Не направляйте струю в воздухозаборник, электрику или корпус фильтра. При переполнении остановите проверку. Закрыть накладку можно после подтверждения отвода и удаления случайно попавшей воды.
Как проверить воду в салоне после дождя или замены жабо?
Сначала сопоставляют время появления воды и первое мокрое место. Засорённый короб, неверная сборка зоны фильтра и нарушение герметичности вклейки стекла требуют разных решений. Вода у основания стекла снаружи не доказывает дефект его клеевого шва. При подозрении на сам проём отдельно используют проверку лобового стекла Granta, сохраняя возможность наблюдать конкретный путь проникновения.
Проверьте недавно разобранную зону
Сверьте посадку накладок, состояние доступных сопряжений, свободный слив и сборку крышки фильтра, если её снимали. Высушите намокшую область, чтобы новые следы можно было отличить от старых. Плотно установленное жабо не исключает дефекта под ним.
Локализуйте путь воды
Проверяйте последовательно небольшие участки малым потоком на закрытом автомобиле, наблюдая доступную область из салона. Не обливайте сразу всю переднюю часть и не подавайте давление в шов. Зафиксируйте первую точку намокания, устраните подтверждённую причину и высушите подложку отделки.
Как подобрать новое жабо, втулки и крепёж для своей Granta?
Нужны VIN, тип кузова, год, сторона и исполнение установленной накладки. Сверяют форму у крыла и стекла, отверстия, зацепы и сопряжение двух половин. Каталог 2012 года подтверждает раздельные правую и левую детали с винтами и вариантами втулок, но не определяет единый комплект для всех поздних Granta. Разница в цене не заменяет проверку применимости.
Сравните деталь до установки
Сопоставьте маркировку и подтверждённую применимость с автомобилем. Сравните старую и новую накладки на столе, затем выполните примерку без натяга. Неправильный край у стекла или крыла не исправляют обрезкой только ради совпадения винтов.
Проверьте комплектность
Уточните, входят ли втулки и крепёж в поставку или подбираются отдельно. Проверьте пригодность сохранённых деталей и нужную сторону накладки. Дополнительная сетка или нештатная крышка не должна перекрывать воздух, отвод воды и предусмотренный сервисный доступ.
Как очищать жабо зимой и после мойки?
Сначала удаляют свободный снег и обеспечивают оттаивание примерзших соединений. Тонкую накладку и её зацепы легко повредить при попытке оторвать лёд инструментом. Воздухозаборные отверстия должны оставаться открытыми для работы отопления и вентиляции. Горячая вода, жёсткий скребок и сильная струя в отверстия не являются способом обслуживания этой зоны.
Освободите наружные отверстия
Убирайте снег мягкой щёткой без давления на кромку стекла. Если лёд удерживает край или рычаг, дайте соединению оттаять до попытки перемещения. Не включайте дворники ради отрыва щёток и не разбирайте замёрзший пластик с усилием.
Проверьте после оттаивания
Осмотрите зацепы и крепления, уберите мокрые листья, убедитесь в свободном отводе воды. При мойке избегайте направленной струи в воздухозаборник и доступные электрические соединения. После обнаружения трещины решите вопрос ремонта или замены до следующей разборки.
Что проверить после замены жабо и как принять работу?
Проверяют удержание обеих накладок, штатный крепёж, посадку у крыла и стекла, свободные отверстия и работу дворников. Вода должна уходить по предусмотренному пути, а не переливаться в воздухоприток. Для проверки движения щёток капот закрывают, стекло увлажняют и исключают нахождение рук и инструмента в зоне механизма. При неверной парковке рычагов корректируют механизм или их установку, а не подрезают накладку.
Проверьте собранные детали
Осмотрите зацепы, крепёж и сопряжения, убедитесь в отсутствии новых трещин и выраженного люфта. Сверьте сохранённые метки рычагов и восстановленные колпачки. Проверьте отсутствие забытых листьев и инструмента под накладками.
Проверьте функции по отдельности
При закрытом капоте выполните пробный цикл по влажному стеклу, наблюдая траекторию и возврат щёток. Отдельно подтвердите слив малым потоком, затем отсутствие протечки при соответствующей проверке. Новое касание, задержка воды или дребезг означают, что работу нужно проверить повторно.
| Объект проверки | Исправный результат | Что уточнить при дефекте |
|---|---|---|
| Правая и левая накладки | Верная посадка и целое крепление | Применимость, втулки и зацепы |
| Дворники | Свободный ход и штатный возврат | Посадку рычагов и парковку механизма |
| Отвод воды | Свободный выход без перелива | Оставшийся мусор и состояние канала |
| Герметичность салона | Отсутствие новых мокрых следов | Фактический путь проникновения воды |
Использованные технические документы
- АВТОВАЗ. Руководство по эксплуатации LADA Granta, редакция 27.05.2026
- Разделы «Капот», «Управление системой вентиляции и отопления салона» и «Кузов». Очистка воздухозаборных отверстий, обслуживание фильтра и дренажа щитка передка, ограничения мойки. Проверка дворников при закрытом капоте.
- АВТОВАЗ. Каталог деталей LADA 2190, издание 09.2012
- Группа M425: накладки ветрового окна, винты и варианты крепёжных втулок. Раздельные правый и левый элементы ранней Granta. Каталог задаёт состав деталей указанного исполнения.
- «За рулём». Ремонт Lada Granta и обслуживание водоотводящего короба
- Исходные процедуры снятия рычагов дворников и накладок, доступа к фильтру и сливу ранней Granta. Положение щёток отмечают до снятия, правая накладка имеет пять саморезов и выступы у крыла, левая — два самореза.
- Carpedia. Снятие и установка накладок короба воздухопритока Lada Granta
- Описание и фотографии для Granta 2011–2017: демонтаж рычагов, правой и левой накладок, формованные зацепы у крыла. Сборка выполняется в обратной последовательности с проверкой посадки.
