Проблемы рамки радиатора Granta проверяют по состоянию металла, соединений и расположению соседних узлов. После удара осматривают не только верхнюю поперечину, но и стойки, нижнюю часть, опоры теплообменников и прилегающий кузов. Ровный бампер не подтверждает исправность каркаса. Здесь разобраны диагностика и выбор ремонта. Карта сварки и контрольные размеры должны соответствовать конкретному кузову.
Кузов и экстерьер

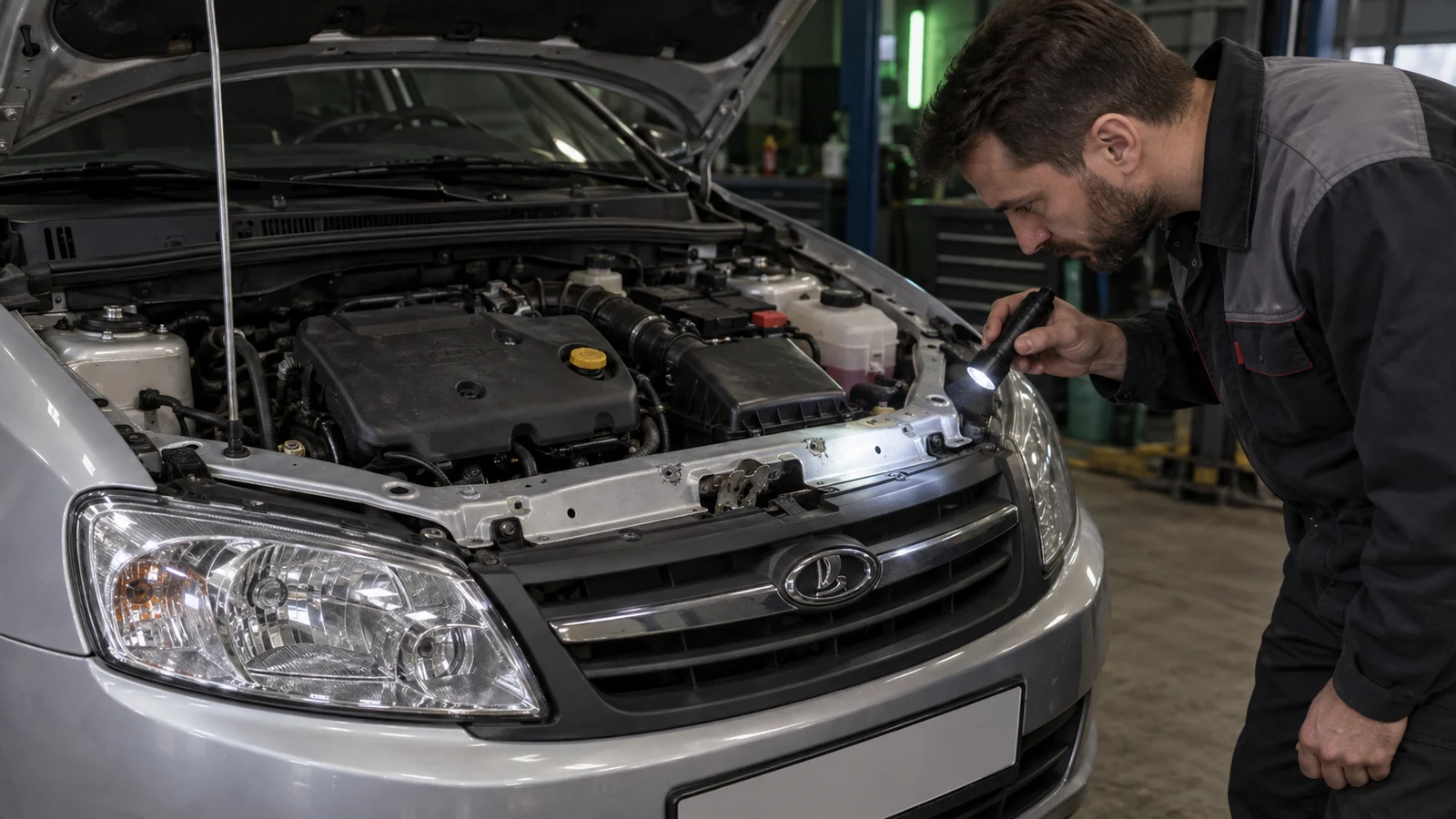

Рамка радиатора Lada Granta
Что называют рамкой радиатора на Ладе Гранте?
Это металлический узел передней части кузова, который часто называют «телевизором». В заводском каталоге ранней Granta M240 отдельно показаны рамка в сборе, верхняя поперечина, левая и правая стойки, панель рамки и нижняя поперечина. Пластиковая решётка, облицовка бампера и радиатор относятся к другим деталям. Поэтому просьба заменить «переднюю панель» без уточнения состава может означать разный объём ремонта.
Назовите повреждённый элемент
На осмотре покажите конкретную часть и зафиксируйте её положение на фотографии. Уточните, требуется ли рамка в сборе или отдельная составляющая. Каталожная схема помогает определить состав, но не задаёт способ отделения деталей от кузова.
Отделите кузов от навесных деталей
Проверьте, где находится повреждение: в металле, пластиковом креплении или опоре теплообменника. Если сломана только наружная облицовка, диагностика решётки радиатора позволит уточнить её собственный крепёж. Не заказывайте металлическую рамку по одному названию «решётка».
| Элемент | Что уточнить | Чего каталог не задаёт |
|---|---|---|
| Рамка в сборе | Состав поставляемой сборки | Полный порядок её замены |
| Верхняя поперечина и стойки | Повреждение каждого элемента | Число сварных точек и допуски |
| Панель и нижняя поперечина | Примыкания и опоры соседних узлов | Применимость ко всем поздним исполнениям |
| Крепление радиатора | Опоры и ответные места | Способ отделения рамки от кузова |
Какие признаки указывают на повреждение рамки радиатора?
Повод для осмотра — видимая складка металла, трещина, разошедшееся соединение, вспученная краска возле шва или изменившееся положение креплений. После удара могут одновременно измениться зазоры передних деталей, посадка радиатора и работа замка капота. Каждый такой признак требует проверки причины. Один неровный зазор ещё не доказывает деформацию рамки: смещаться могут и навесные элементы.
Сравните состояние до и после события
Запишите, когда появились изменения: после столкновения, установки бампера, замены радиатора или без заметного события. Осмотрите обе стороны передка и прилегающие места. Снимок прежнего состояния полезен для сравнения, но не заменяет измерения.
Ищите повреждение самого металла
Очистите доступную область и осмотрите её при хорошем освещении. Отмечайте складки, трещины покрытия, отрыв соединения и следы прежнего ремонта. Не назначайте правку только по положению эмблемы или пластиковой решётки.
С чего начать осмотр рамки после переднего удара?
Сначала исключают опасные последствия: ненадёжное закрытие капота, утечку жидкости, повреждение проводки, смещение радиатора и контакт деталей с вентилятором. Затем осматривают видимую рамку и соседние зоны. Если облицовка закрывает место удара, потребуется контролируемая разборка. Размер повреждения снаружи не определяет состояние скрытых соединений, опор и металла за бампером.
Проверьте доступные узлы без запуска
Поставьте автомобиль на устойчивую площадку и дождитесь остывания двигателя. Открытый капот закрепите штатным упором. Осмотрите потёки, шланги и разъёмы, не просовывайте руки к вентилятору. После удара не запускайте двигатель для проверки шума до исключения контакта вращающихся деталей.
Откройте скрытую область по штатному порядку
Если нужно снять наружные элементы, используйте последовательность снятия переднего бампера для установленного исполнения. Разборку проводят с поддержкой деталей и сохранением крепежа. Не выламывайте облицовку, чтобы увидеть рамку, и не тяните передок за радиатор.
Когда после повреждения рамки нельзя продолжать движение?
Движение прекращают, если капот не удерживается штатным замком, радиатор потерял опору, есть утечка охлаждающей жидкости, перегрев или опасный контакт с вентилятором. Трещина соединения и значительное смещение передних узлов также требуют оценки до поездки. Верёвка на капоте, дополнительная стяжка радиатора или отсутствие предупреждения на панели не подтверждают пригодность машины к движению.
Зафиксируйте опасный признак
Не открывайте крышку горячей системы охлаждения. При ненадёжном капоте не проверяйте его удержание поездкой. Если двигатель перегрелся или видны повреждённые опоры, прекратите эксплуатацию и организуйте осмотр без дорожного испытания.
Выберите способ доставки по состоянию машины
При таких повреждениях доставку в ремонт организуют эвакуатором с учётом состояния колёс и передней части. До перемещения уточните, какие детали могут оторваться или задеть соседние узлы. Для безопасной погрузки важны фактические повреждения, а не только внешний вид бампера.
| Признак | Что исключить | Следующий шаг |
|---|---|---|
| Капот не удерживается | Повреждение замка и его основания | Осмотр без пробной поездки |
| Жидкость у передней части | Течь теплообменника или соединения | Остановить двигатель и найти источник |
| Радиатор сместился | Потерю опоры и контакт с вентилятором | Статическая проверка крепления |
| Трещина соединения | Распространение повреждения передка | Кузовная диагностика до движения |
Почему после удара капот плохо закрывается или меняются зазоры?
Причиной может быть смещение рамки и зоны замка, но также повреждение капота, петель, фары, крыла или их креплений. Регулировка замка не должна скрывать изменение геометрии передка. Сначала проверяют основания и взаимное положение деталей, затем регулируют исправный механизм. Сильное захлопывание капота способно усугубить повреждение и не исправляет перекос металла.
Осмотрите место крепления замка
Проверьте, нет ли деформации, трещин и перемещения основания. Сопоставьте следы контакта и направление смещения. Не растачивайте отверстия и не подкладывайте случайные шайбы, чтобы замок дотянул капот до новой позиции.
Проверьте сопряжения передка
Сравните зазоры капота, фар и крыльев и установите, какая опорная точка сместилась. При нескольких связанных отклонениях назначают измерение кузова. После устранения причины контролируют штатное запирание и освобождение капота, не ограничиваясь выравниванием видимой щели.
Как проверяют геометрию рамки радиатора?
По контрольным точкам и размерам, применимым к конкретному кузову, с оценкой соседних элементов передка. Измерение одной диагонали между случайно выбранными отверстиями не даёт заключения. В каталоге M240 есть состав деталей, но нет ремонтных допусков и полной карты контрольных размеров. Расстояния для другой модели или иной передней части Granta нельзя объявлять нормой этой машины.
Запросите основу измерения
В результате диагностики должны быть указаны используемая схема, точки и полученные отклонения. Уточните, проверены ли не только рамка, но и зоны её соединения с кузовом. Снимки ровной облицовки не заменяют такой записи.
Свяжите измерение с объёмом ремонта
При деформации прилегающих силовых элементов проверка днища и лонжеронов помогает определить, где нужно продолжить обследование. Правку или замену рамки согласуют после оценки этих зон. Итоговое измерение выполняют до закрытия значимых мест облицовкой.
Что делать с ржавчиной на рамке и её швах?
Нужно установить глубину коррозии и состояние соединения. Поверхностное повреждение покрытия отличается от сквозного разрушения, расслоения и ослабления крепления. Вспученная краска возле шва требует осмотра металла под ней. Преобразователь, герметик и толстый слой краски не восстанавливают утраченное сечение. Обрабатывать только видимую сторону недостаточно, если коррозия идёт из соединения.
Очистите область для оценки
Уберите загрязнение и осмотрите доступные края повреждения. Локальное удаление покрытия для диагностики должно сопровождаться восстановлением защиты. Если видны отверстия, рыхлый металл или разрушенное соединение, вопрос решают как кузовной ремонт.
Восстановите защиту пригодного основания
Для сохранного металла выбирают систему очистки, грунтования и окраски по техническим листам материалов. Повреждённые участки соединений обследуют с доступной обратной стороны. Не закрывайте активную коррозию новым герметиком и не выдавайте косметическую окраску за восстановление прочности.
Почему возле рамки стучит радиатор, хотя металл выглядит ровным?
Проверяют крепления радиатора, резиновые опоры, ответные места и контакт соседних деталей. В ранней процедуре «За рулём» радиатор закреплён к верхней поперечине двумя гайками под головку на 10 мм, а нижние штыри устанавливаются через резиновые подушки в нижнюю поперечину. Этот крепёж удерживает радиатор и не является набором болтов для снятия рамки с кузова.
Найдите движение в конкретном соединении
На остывшей машине с выключенным двигателем осмотрите доступное крепление и состояние подушек. Проверяйте смещение без сильного раскачивания теплообменника и нагрузки на патрубки. Отмечайте, движется ли опора вместе с металлом или только радиатор относительно неё.
Устраните причину без жёстких прокладок
Восстановите подходящую опору и её посадку по установленному исполнению. При вытянутом или деформированном ответном месте сначала ремонтируют металл. Не заменяйте резину случайной шайбой, не стягивайте радиатор к рамке намертво и не назначайте момент затяжки по размеру ключа.
| Наблюдение | Что осмотреть | Что не делать |
|---|---|---|
| Радиатор движется в опоре | Резину, крепёж и посадку | Не заменять резину жёсткой шайбой |
| Движется ответное место | Металл и соединение рамки | Не устранять перекос затяжкой |
| Шум зависит от вентилятора | Зазор, кожух и установку оборудования | Не запускать при механическом контакте |
| Дребезжит только облицовка | Крепления пластиковой детали | Не назначать замену рамки без дефекта |
Как подобрать рамку или отдельную поперечину для своей Granta?
По VIN, каталогу нужного исполнения и фактическому составу передней части. Проверяют комплектность рамки, форму соединений, отверстия и расположение мест установки соседних узлов. Запись «Granta» и похожая фотография не подтверждают применимость. Каталог 2012 года описывает ранние исполнения и не является универсальным перечнем деталей для любой более поздней Granta.
Уточните состав поставки
Сравните, продаётся рамка в сборе, панель, поперечина или стойка. Попросите обозначение и описание входящих частей, затем сопоставьте их с ремонтным решением. Не рассчитывайте получить все элементы по фотографии собранного передка.
Проверьте сопряжения до установки
Сравните новую деталь с исправными местами кузова и снятым элементом там, где его форма сохранилась. Несовпадение отверстий или примыканий сначала объясняют применимостью либо деформацией. Не подгоняйте случайную деталь резкой, чтобы скрыть ошибку заказа.
Когда рамку можно выправить, а когда требуется замена?
Решение принимают после оценки металла, соединений, коррозии и возможности восстановить расположение узлов разрешённым способом. Отсутствие разрыва ещё не доказывает допустимость правки. Трещины, ослабленный металл, повреждённые соединения и неудовлетворительный результат измерения требуют отдельного решения. Универсальной границы в миллиметрах, по которой любая рамка Granta подлежит правке или замене, здесь нет.
Согласуйте критерий пригодности
В заказе опишите повреждённый элемент и ожидаемый результат: положение опор, сохранность соединений и подтверждение геометрии. Правка не должна оставлять скрытые трещины, перекос посадочных мест или необходимость постоянно подтягивать навесные детали.
Проверьте результат выбранного ремонта
После восстановления формы повторно проверяют металл и измеренные точки. Если результат нельзя получить допустимой технологией, пересматривают объём замены. Пластиковые детали не используют как шаблон, по которому силой вытягивают рамку до внешне ровного состояния.
Можно ли заменить только верхнюю поперечину рамки?
В заводском каталоге ранней Granta верхняя поперечина выделена отдельно. Это подтверждает существование детали, но не означает, что её можно снять простым отворачиванием крепления радиатора. Объём отделения и соединения определяется кузовной технологией и состоянием соседних частей. При повреждённых стойках или панели замена только верхнего элемента может оставить исходный перекос.
Оцените всю сборку
Проверьте верхнюю часть, стойки, панель и нижнюю поперечину, а также их примыкания к кузову. В ремонтном решении должно быть объяснено, почему остальные элементы можно сохранить. Номер в каталоге не заменяет такую диагностику.
Сверьте способ замены
До работ нужны применимые места разделения и требования к соединениям. Не объявляйте две гайки радиатора крепежом съёмной поперечины. Не переносите на рамку способ ремонта решётки, бампера или другой болтовой навесной детали.
Как проходит замена повреждённого элемента рамки в кузовном ремонте?
Сначала определяют повреждения и геометрию, подбирают деталь и применимую технологию. Затем освобождают рабочую область, защищают или снимают мешающее оборудование, отделяют повреждённый элемент и подготавливают сохранные соединительные поверхности. После примерки выполняют предусмотренное соединение, контроль и восстановление защиты. Здесь не задана карта сварных точек Granta, длина шва или режим сварки.
Подготовьте доступ и сохранные основания
Состав разборки согласуют по фактическому месту ремонта: охлаждение, кондиционер, проводка и другие узлы не должны мешать или повреждаться при работе. Неразъединённые места нельзя отрывать силой. При отделении элемента требуется сохранить металл, к которому будет присоединена новая деталь.
Проверьте положение до окончательного соединения
Проведите примерку и контроль опорных мест до окончательной фиксации. Способ соединения и параметры работ берут из применимой технологии. После выполнения проверяют результат измерения, соединения и защиту, затем возвращают снятые узлы. Произвольные заклёпки или клей не заменяют предусмотренный ремонт.
Как восстановить антикоррозионную защиту после ремонта рамки?
Защищают подготовленный металл, зоны соединений и доступные обратные поверхности материалами, совместимыми с выбранной ремонтной системой. Грунт, герметик шва, окраска и состав для полостей выполняют разные задачи. Последовательность и условия нанесения задают технические листы. Нельзя автоматически наносить один универсальный состав на голую сталь, сварную зону и рабочую поверхность резиновой опоры.
Проверьте подготовку и совместимость
До закрытия ремонтной зоны убедитесь, что загрязнение и коррозия устранены, а основание пригодно для выбранного грунта. Открытый металл защищают без ненужной задержки. Не переносите время высыхания или толщину слоя от другого продукта.
Осмотрите скрываемые зоны
Попросите показать обработку соединений и доступной обратной стороны до установки облицовки. Уточните защиту полостей и сохранение предусмотренных отверстий. Излишки состава не должны попадать на теплообменники, электрические контакты и места, где мешают правильной сборке.
Почему после ремонта рамки появляются перегрев или новые шумы?
Проверяют возврат снятого оборудования, положение радиатора и других теплообменников, опоры, патрубки, проводку и свободное вращение вентилятора. Если систему охлаждения вскрывали, контролируют её заполнение и герметичность по процедуре установленного двигателя. Перегрев не лечат повторной правкой рамки без диагностики. Кондиционер и охлаждение двигателя проверяют как отдельные системы.
Сначала выполните статический контроль
До запуска исключите контакт вентилятора, натянутые шланги, неподключённые разъёмы и ненадёжные опоры. Осмотрите жидкость и потёки. Открытая рамка без облицовки не является основанием проводить пробный запуск при обнаруженном механическом контакте.
Проверьте работу после правильной сборки
На собранной машине контролируют штатную температуру, герметичность и отсутствие нового звука. При перегреве или течи проверку прекращают и устраняют причину. Нельзя считать работу принятой только потому, что капот закрывается и бампер установлен ровно.
Что проверить при получении Granta после ремонта рамки радиатора?
Проверьте согласованный состав замены, результат контроля геометрии, соединения и восстановление защиты. Затем осмотрите посадку капота, фар, бампера и решётки, опоры теплообменников и работу снятого оборудования. Важны сведения о скрытых этапах до закрытия облицовкой. Новый цвет поперечины и ровные зазоры сами по себе не подтверждают качество кузовного соединения.
Сопоставьте работу с заказом
Попросите указать заменённые элементы, применимость деталей и выполненные контрольные операции. Проверьте, что в документах не подменена рамка в сборе только её верхней частью. Сохраните фотографии открытой зоны и результаты измерения, если они входили в ремонт.
Осмотрите автомобиль в сборе
Проверьте штатное открывание и запирание капота, крепления, отсутствие потёков и новых шумов. Контроль работы охлаждения выполняют после статической проверки. Если признаки возвращаются, предъявите конкретное соединение или симптом для повторного осмотра, не маскируя его дополнительной стяжкой.
| Область | Что должно быть подтверждено | Что сохранить |
|---|---|---|
| Металл и соединения | Выполненный объём и отсутствие нерешённых повреждений | Описание ремонта и снимки открытой зоны |
| Геометрия | Результат применимого измерения | Контрольные точки и отклонения |
| Защита | Обработка основания, соединений и обратной стороны | Сведения о материалах и скрытых этапах |
| Оборудование | Правильные опоры, сборка и работа | Результат проверки выявленных симптомов |
Использованные технические документы
- Заводской каталог LADA 2190, сентябрь 2012 года
- Схема M240 «Элементы передка», страницы 330–331. Отдельные позиции рамки в сборе, верхней поперечины, стоек, панели и нижней поперечины для перечисленных ранних исполнений. Каталог не содержит карту кузовной сварки.
- «За рулём»: Lada Granta, снятие радиатора
- Исходная инструкция и фотографии верхнего крепления и нижней резиновой опоры. Использованы для разграничения крепежа радиатора и соединений металлической рамки, без переноса на все исполнения.
- 3M Steel Panel Replacement Process, 2024
- Общий процесс замены стальных панелей: применимая заводская технология, сохранение соединяемого металла и контроль разделения. Не является схемой сварки рамки Granta.
- PPG Refinish: Corrosion и PD-0115S
- Коррозия покрытия и подготовка голой и оцинкованной стали. Использованы для объяснения восстановления защиты пригодного основания, без назначения универсальной системы материалов.
- Руководство по эксплуатации LADA Granta, 27 мая 2026 года
- Штатный упор капота и ограничения при перегреве и работе с горячей системой охлаждения. Уход за кузовом и восстановление защитных покрытий рассматриваются отдельно от кузовной правки.
