При замене рулевой тяги Granta сначала подтверждают дефект и сторону детали. Внутренний конец описанного узла соединён с рейкой через резинометаллический шарнир. Перед разборкой сохраняют длину и расположение креплений, при сборке раздельно затягивают и стопорят внутреннее и наружное соединения. Болты у рейки окончательно затягивают на автомобиле, стоящем на колёсах. После ремонта проверяют схождение на стенде.
Ходовая часть и управление
Замена рулевых тяг на Lada Granta
Что заменяют: рулевую тягу, внутренний конец или наружный наконечник?

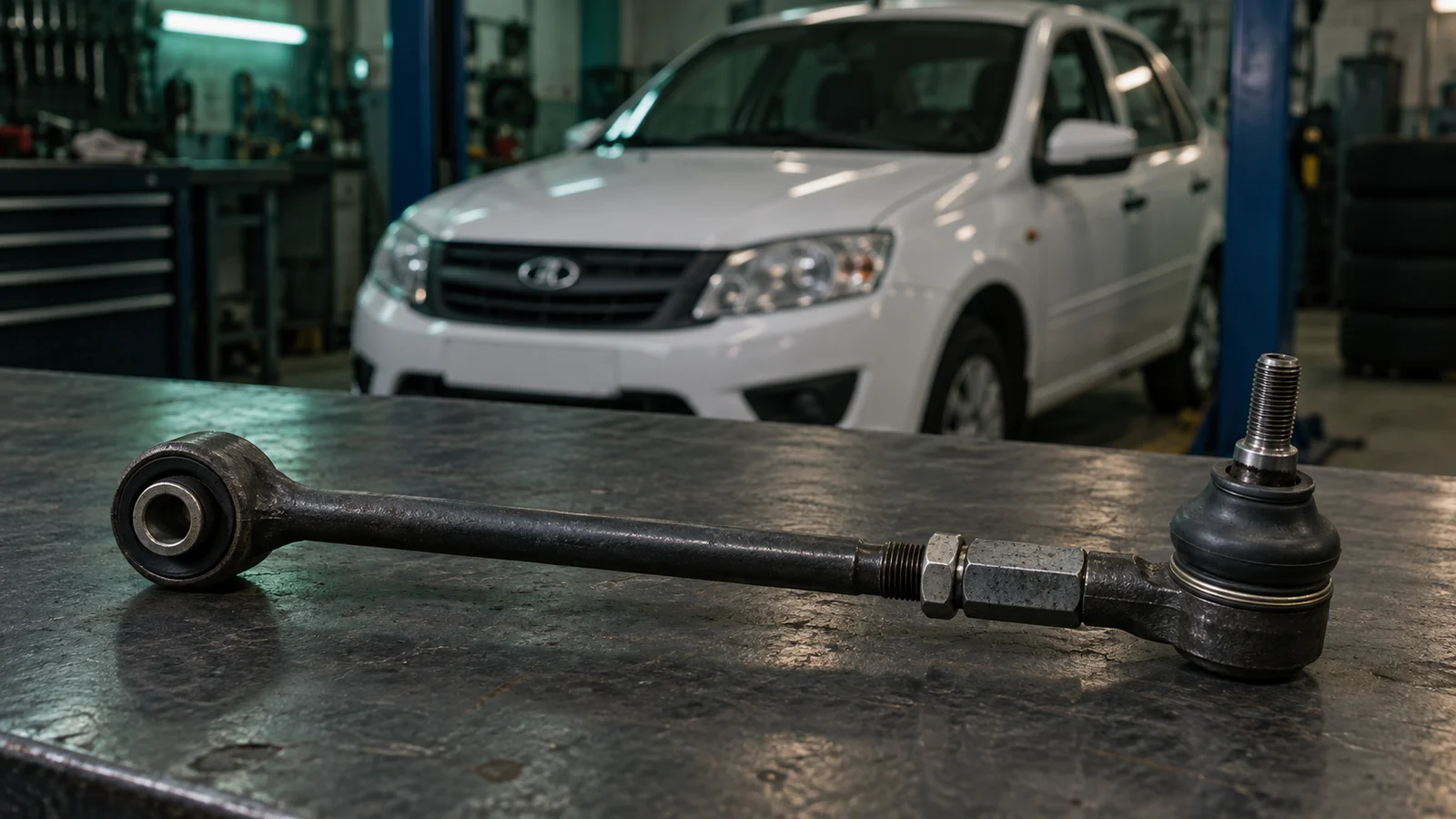

У описанной Granta тяга составная. У рейки расположен внутренний конец с резинометаллическим шарниром, у поворотного рычага — наружный шаровой наконечник, между ними находится регулировочная часть. Замена наружного наконечника и снятие всей тяги решают разные задачи. Ниже разобраны снятие тяги и замена её внутреннего конца.
Укажите повреждённое соединение
Попросите показать место дефекта на машине: внутреннюю втулку, наружный шарнир, резьбовое соединение или тело тяги. Запись «люфт в рулевом» без локализации не объясняет, какую деталь покупать.
Выберите объём ремонта
Исправный наружный наконечник не требуется менять только потому, что снимают тягу. Если повреждены несколько элементов или резьба, сравните восстановление составной тяги заменой применимых деталей и покупку подходящего узла в сборе.
По каким признакам подтверждают необходимость замены тяги?
Стук, увод и неравномерный износ шин требуют проверки, но по отдельности не доказывают неисправность тяги. Решение о замене принимают по обнаруженному повреждению, износу соединения или нарушению крепления. После удара особенно важно оценить форму тяги и соседние детали.
Найдите источник движения
При безопасно установленном автомобиле наблюдайте соединения во время небольших поворотов руля помощником. Не держите пальцы между движущимися деталями. Уточните, где возникает свободное перемещение, а где работает упругая резина.
Сопоставьте находку с жалобой
Зафиксируйте трещины, отделение резины от металла, деформацию, повреждённую резьбу или ослабленный крепёж. Если признаков нет, продолжайте диагностику подвески, шин и рулевого механизма. Подтягивание рейки не заменяет эту проверку.
Как подобрать левую или правую тягу для конкретной Granta?
Внутренние концы левой и правой тяг в описанной конструкции не взаимозаменяемы. Подбор требует подтверждения стороны и применимости к установленному рулевому механизму. Одного названия «для Гранты» и внешнего сходства упаковки недостаточно.
Сверьте фактический узел
Запишите данные автомобиля и маркировку установленной детали, если она читается. Если рулевой механизм раньше меняли, учитывайте фактический узел. Сравните новую и снятую детали до установки, а не после регулировки.
Проверьте комплект
Уточните, продаётся внутренний конец или вся тяга, какие крепления входят в упаковку и что требуется приобрести отдельно. Не назначайте каталожный номер по фотографии без подтверждённого каталога и не дорабатывайте неподходящую деталь для установки.
| Что сверить | Критерий |
|---|---|
| Объём поставки | Внутренний конец или узел в сборе |
| Сторона | Левая либо правая, не взаимозаменяемы |
| Применимость | Подтверждена для установленного узла |
| Крепёж | Состав и состояние проверены |
Какие условия и инструменты нужны перед разборкой?
Нужны безопасный доступ к внутреннему креплению, съёмник наружного шарового пальца, подходящие ключи, динамометрический инструмент, измерительный инструмент и исправный крепёж для сборки. В книге ремонт показан со смотровой канавой или эстакадой. Размеры ключей проверяют по фактическим деталям.
Подготовьте рабочее место
Зафиксируйте автомобиль, обеспечьте устойчивые опоры и соблюдайте порядок подъёма из его руководства. Не работайте под машиной, удерживаемой одним домкратом. Для окончательной затяжки внутреннего крепления предусмотрите доступ при автомобиле на колёсах.
Проверьте возможность завершить работу
Заранее убедитесь, что сможете затянуть и застопорить крепления, установить колесо и выполнить проверку схождения. Если съёмник или инструмент не подходит, остановитесь до разборки. Рабочую поверхность и крепления очистите, чтобы видеть их состояние.
Что записать перед разъединением составной тяги?
Запишите сторону, расположение креплений и исходную длину тяги. В книге длину снятого узла измеряют между центром отверстия внутренней резинометаллической втулки и центром заглушки наружного шарового пальца. Для замены отдельного внутреннего конца также сохраняют метку его положения или число оборотов.
Сохраните ориентиры
Сфотографируйте соединения до разборки и нанесите понятные метки. Если считаете обороты, запишите число сразу после отворачивания. Укажите, к какому соединению относится запись, чтобы не перепутать её с наружным наконечником.
Оцените пригодность старой длины
После удара согнутая тяга не даёт правильного исходного размера. Даже у неповреждённой детали измерение служит предварительным ориентиром. Не считайте совпадение длины или меток доказательством правильного схождения.
Как отсоединяют наружный шаровой палец при снятии тяги?
Для описанного корончатого крепления извлекают шплинт, освобождают гайку и отделяют палец съёмником от поворотного рычага. Если наружный наконечник остаётся исправным, его не обязательно отворачивать с регулировочной части. Сохраните защитный чехол при отделении.
Подготовьте крепление пальца
После снятия переднего колеса очистите доступные поверхности. Удалите шплинт и ослабьте гайку. При работе съёмником оставьте гайку на конце резьбы до освобождения пальца, затем уберите её и выведите палец.
Контролируйте съёмник и чехол
Установите инструмент без упора в резиновый пыльник. Не подменяйте подходящий съёмник ударами по резьбе пальца. Осмотрите шарнир после отделения. Если чехол порван или палец повреждён, прежний объём ремонта нужно пересмотреть.
Как снимают внутреннее крепление тяги с рулевой рейки?
В описанной конструкции снимают стопорную пластину, отворачивают болт выбранной тяги и ослабляют болт соседней. Соединительную пластину поворачивают вниз, после чего освобождают тягу. Опору тяг на рейке удерживает пружинный держатель, поэтому при снятии обеих тяг важно сохранить её положение.
Освободите выбранное соединение
Проследите, какой болт относится к снимаемой стороне. Снимите стопорную пластину без повреждения соседних деталей. Сохраните порядок пластин, втулок и опоры, чтобы при сборке восстановить штатную последовательность.
Извлеките тягу без потери деталей
Освободите узел через доступное отверстие, не используя проводку, шланги или чехол рейки как опору. Осмотрите снятый крепёж и посадочные поверхности. Если опора сместилась, сначала восстановите её правильное положение, затем собирайте соединение.
Как заменить отдельный внутренний конец составной тяги?
После сохранения исходного положения ослабляют его клеммное соединение. Удерживая внутренний конец, вращают регулировочную часть с наружным наконечником и разъединяют детали. Резьба регулировочного элемента со стороны внутреннего конца — правая, со стороны наружного наконечника — левая.
Проверьте резьбовую пару
Осмотрите резьбу, клеммный разрез и стяжной крепёж. Не переносите направление отворачивания наружного наконечника на внутренний конец. Заедание сначала локализуйте, а не преодолевайте силой через всю тягу.
Соберите применимую деталь
Установите внутренний конец нужной стороны по сохранённому ориентиру. Резьба должна соединяться без перекоса. Не пытайтесь исправить несоответствие резьбы затяжкой клеммы. После предварительной установки длины затяните её крепление по применимой норме.
Как подготовить новую тягу в сборе и какие моменты затяжки применять?
Новую составную тягу предварительно выставляют по сохранённой длине, соблюдая положение и зацепление её резьбовых частей. В книге перед регулировкой указано проверить, что вставка и наконечник завёрнуты до упора. Крепления тяги, наружного пальца и колеса имеют разные нормы, они приведены в таблице.
Проверьте предварительную сборку
Следуйте устройству поставленного узла и инструкции его изготовителя. Не оставляйте сомнительное зацепление резьбы ради совпадения длины. При отличии новой конструкции от описанной процедуры уточните её сборку до установки на автомобиль.
Выберите норму по соединению
Установите на динамометрическом инструменте значение для конкретного крепления. Норма стяжного болта не подходит креплению тяги к рейке. В таблице указаны данные описанной Granta, а не универсальные значения для любых заменённых механизмов.
| Соединение | Момент, Н·м | Условие |
|---|---|---|
| Тяга к рулевому механизму | 70–86 | Автомобиль на колёсах, затем стопорная пластина |
| Стяжной болт тяги | 19–30,9 | Процедура 11.7 книги 2020 |
| Корончатая гайка наружного пальца | 27,1–33,4 | После затяжки — шплинтовка |
| Болты применимого колеса | 95 ±5% | Руководство Granta 27.05.2026 |
Почему болты крепления к рейке затягивают на колёсах?
У описанной тяги внутреннее соединение резинометаллическое. Болты крепления к рулевому механизму окончательно затягивают моментом 70–86 Н·м после установки автомобиля на колёса. Затем устанавливают стопорную пластину. Затяжка при вывешенной подвеске не соответствует этой процедуре.
Сначала соберите соединения
Наживите внутреннее крепление, присоедините наружный наконечник и завершите необходимые операции для установки колеса. Предусмотрите безопасный доступ к болтам при опущенном автомобиле. Не начинайте движение с незавершённым креплением.
Завершите затяжку и стопорение
При автомобиле на колёсах затяните болты по норме и установите стопорную пластину на их головки. Если доступ не позволяет правильно применить инструмент или пластина не садится, устраните причину до завершения работы.
Как проверить наружный палец, шплинт и защитные чехлы после сборки?
Корончатую гайку наружного пальца затягивают по её норме, совмещают отверстие с прорезью и шплинтуют. Шплинт внутреннее крепление к рейке не заменяет: там используется своя пластина. Проверяют также целостность чехлов и отсутствие повреждений от инструмента.
Проверьте фиксацию пальца
Для описанного крепления используйте новый исправный шплинт и разведите его концы. Не ослабляйте гайку произвольно ради совпадения отверстия. Если установлен другой тип крепежа, сверяйте порядок его фиксации с документацией детали.
Осмотрите результат установки
Убедитесь, что пыльник не зажат, резьба не повреждена, а детали и соседние шланги не задевают друг друга. KYB отдельно запрещает ударный инструмент при затяжке гаек шаровых пальцев. Это правило не является источником момента затяжки Granta.
Нужно ли менять обе тяги и делать сход-развал после ремонта?
Замена одной тяги не доказывает необходимость менять вторую. Её состояние проверяют отдельно. После замены тяги или внутреннего конца проверка схождения на стенде обязательна, при необходимости его регулируют. Метки и одинаковое число оборотов помогают только предварительной сборке.
Оцените вторую сторону
Запишите состояние её внутреннего соединения, наружного шарнира, чехла и креплений. Если обнаружен самостоятельный дефект, включите его в ремонт. Не меняйте исправную сторону только ради симметричного количества новых деталей.
Получите результат регулировки
Перед стендом устраните остальные подтверждённые люфты и проверьте колёса и шины. Попросите сохранить результаты измерения и регулировки. Ровное положение руля без измерений ещё не подтверждает правильное схождение.
Что проверить, если после замены осталось постукивание или появился увод?
Сохранившийся симптом требует повторной проверки места дефекта и выполненного монтажа. Увод может быть связан с геометрией, шинами или последствиями удара, а стук — с другим соединением. При заедании руля, явном свободном креплении или изменении управляемости проверку поездкой прекращают.
Вернитесь к исходной записи
Сравните жалобу до ремонта и после него. Проверьте сторону детали, сборку креплений, стопорение, чехлы и результат стенда. Не назначайте вторую замену или регулировку рейки только потому, что первая операция не убрала звук.
Примите законченный ремонт
Проверьте документы на деталь и выполненные операции. Крепления должны быть завершены, причина ремонта подтверждена, схождение проверено. Только после этого оцените поведение машины в обычных условиях. Незавершённую сборку испытаниями не компенсируют.
| Проверка | Готовность |
|---|---|
| Дефект | Подтверждён и устранён |
| Деталь | Сторона и применимость проверены |
| Внутреннее крепление | Затянуто на колёсах, пластина установлена |
| Наружное крепление | Затяжка и фиксация завершены |
| Чехлы и колесо | Повреждения и незавершённые крепления отсутствуют |
| Схождение | Проверено на стенде |
Использованные технические документы
- За рулём, ремонт Granta, «Снятие рулевой тяги» и «Рулевое управление. Описание конструкции»
- Устройство составной тяги, резинометаллический внутренний шарнир, различие сторон и резьб. Снятие внутреннего крепления, сохранение опоры, замена внутреннего конца и затяжка на колёсах.
- МИР АВТОКНИГ, «Лада Гранта. Эксплуатация, обслуживание, ремонт», 2020
- Раздел 11.7, страницы 126–127: снятие тяги, измерение длины, сборка, нормы креплений и стопорная пластина. Наружный палец и шплинтовка — раздел 11.6. Описанная процедура требует проверки применимости к установленному узлу.
- KYB, правила установки шарнирных деталей рулевого управления и подвески
- Применимость по каталогу, сохранность чехлов и запрет ударной затяжки гаек шаровых пальцев. Общие требования не назначают момент затяжки Granta.
- Lada Granta, руководство по эксплуатации 27.05.2026
- Страница 126: момент колёсных болтов применимого колеса. Эту норму не используют для болта тяги или гайки шарового пальца.
