Ошибка P0504 на Granta означает, что контроллер обнаружил рассогласование сигналов педали тормоза. Сначала сохраните код и проверьте стоп-сигналы, затем сравните оба сигнала выключателя и его установку. Исправные лампы ещё не исключают проблему второй цепи. Приведённые контактные номера и регулировочные размеры относятся к описанному исполнению М74 Евро-4, для другой системы нужна её схема. При неисправном свете или изменении торможения обычную поездку не продолжайте.
Ходовая часть и управление

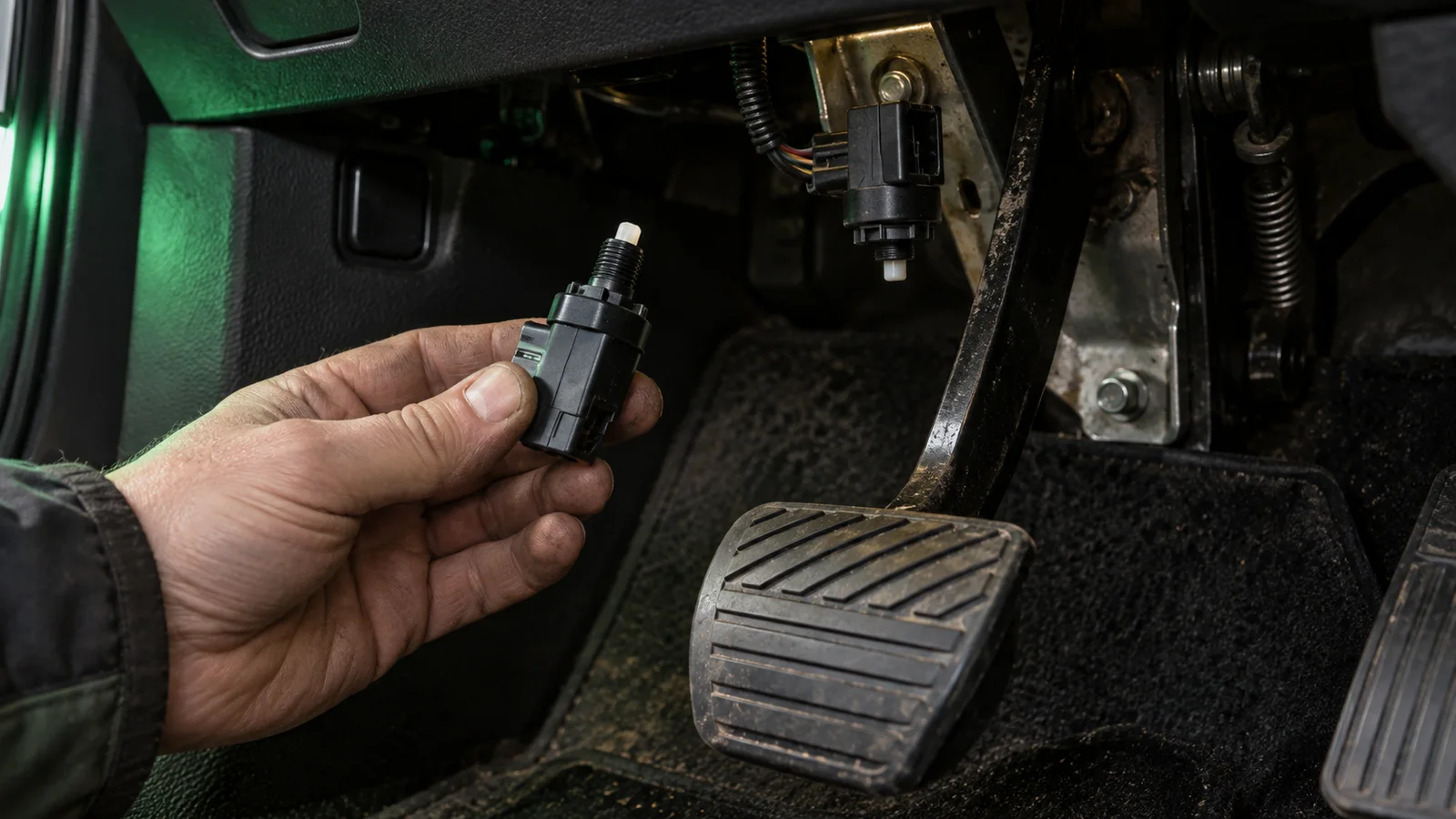

Ошибка P0504 на Lada Granta
С чего начать при ошибке P0504 на Granta?
P0504 означает рассогласование сигналов выключателя педали тормоза. Начните с сохранения диагностического отчёта и проверки стоп-сигналов. Затем сопоставьте состояние педали с данными контроллера. Покупать выключатель только по названию кода рано: причиной могут быть регулировка, разъём, проводка или питание одной из цепей.
- 1
Сохраните исходную диагностику
Подключите сканер к диагностическому разъёму и сохраните полный код, его статус, сопутствующие ошибки и доступные условия регистрации. До этого не стирайте память и не отключайте аккумулятор ради сброса лампы. Если прибор показывает лишь краткую расшифровку, для продолжения потребуется доступ к текущим параметрам установленного контроллера.
- 2
Проверьте сигналы торможения
Поставьте машину на ровной площадке, затяните стояночный тормоз, исключите самопроизвольное движение. Помощник должен стоять сбоку с обзором фонарей. Нажмите и отпустите педаль, проверьте все стоп-сигналы. Отсутствие света или постоянное горение сначала устраняют как неисправность системы предупреждения других водителей.
- 3
Выберите проверку по результату
Если стоп-сигналы не работают, двигайтесь по цепи их питания и выключателю. Если свет работает правильно, сравните второй сигнал с положением педали через сканер. После ремонта потребуется повторная проверка обоих состояний, а не только исчезновение Check Engine после очистки памяти.
| Признак | Куда направить проверку | Что не доказывает исправность |
|---|---|---|
| Стоп-сигналы не загораются | Питание, предохранитель, привод и цепь выключателя | Сохранённый код не называет повреждённую деталь |
| Стоп-сигналы работают, P0504 возвращается | Второй сигнал педали, регулировка и проводка | Исправные лампы не проверяют обе группы контактов |
| Фонари горят при отпущенной педали | Возврат педали, установка выключателя и цепь света | Постоянный свет не является исправным предупреждением |
| Свет меняется при включении других фонарей | Масса и общие соединения заднего света | Новый выключатель не устраняет плохую массу |
Можно ли продолжать поездку с P0504?
Код относится к электрическим сигналам педали и сам по себе не определяет состояние гидравлических тормозов. Однако неверные стоп-сигналы опасны, а рассогласование может сопровождаться ограничением мощности двигателя. При провале педали, заметном изменении торможения, утечке жидкости или предупреждении тормозной системы дальнейшее движение прекращают.
- 1
Оцените фактическое торможение
До любых дорожных проверок вспомните, менялись ли усилие и ход педали, возникали ли провалы, увод или необычные звуки. При признаках механической либо гидравлической неисправности не объясняйте их одним кодом P0504. Организуйте диагностику на месте или доставку машины без самостоятельной поездки.
- 2
Исключите поездку с неверным светом
Проверьте включение и выключение фонарей на неподвижной машине. Если они не предупреждают о торможении либо горят постоянно, обычную поездку не продолжайте. Постоянный свет тоже скрывает момент нажатия педали. Восстановите систему прежде, чем оценивать поведение двигателя на дороге.
- 3
Согласуйте дальнейшую проверку
При исправном свете и отсутствии признаков отказа тормозов организуйте диагностику без провоцирования ошибки в потоке. Если двигатель плохо реагирует на газ, не пытайтесь компенсировать это сильным нажатием акселератора. Контрольную поездку после ремонта выполняют только при безопасной и проверенной работе автомобиля.
Почему P0504 появляется, хотя стоп-сигналы работают?
Выключатель в описанной системе М74 имеет две группы контактов. Одна участвует в включении стоп-сигналов, другая сообщает состояние педали контроллеру. Поэтому исправные фонари проверяют лишь часть системы. Для вывода нужно сопоставить обе цепи в отпущенном и нажатом положении педали.
- 1
Разделите две задачи выключателя
Найдите выключатель над педалью тормоза и определите его исполнение по маркировке и документации автомобиля. Не путайте его с выключателем сцепления. Наличие нескольких контактов требует проверки всей схемы, а исправный свет не является основанием сразу исключить выключатель из поиска причины.
- 2
Сравните свет и параметр
С подключённым диагностическим прибором наблюдайте сигнал педали одновременно со стоп-сигналами. Несколько раз плавно нажмите и полностью отпустите педаль. Устойчивая неправильная индикация или пропадание одного сигнала при нормальном другом указывает направление проверки, но ещё не отличает неисправный контакт от обрыва проводки.
- 3
Проверьте момент переключения
Если сигналы меняются, но код возвращается, оцените свободный возврат педали и установку выключателя. Контакты могут переключаться с неправильной последовательностью при неверном положении корпуса. Прежде чем менять деталь, проверьте применимый регулировочный размер и надёжность крепления в соответствующем разделе ниже.
Какие нормы и контакты можно применять к своему автомобилю?
Далее приведены данные технологической инструкции для системы М74 Евро-4, описанной на Granta и Kalina 2. Они не являются общей распиновкой всех годов выпуска. Совпадение названия P0504 не подтверждает одинаковые колодки, контроллер, конструкцию выключателя и способ его установки.
- 1
Определите установленное оборудование
Запишите двигатель, обозначение контроллера и маркировку выключателя, сфотографируйте кронштейн и разъём при выключенном зажигании. Если оборудование ранее заменяли, ориентируйтесь на фактическую комплектацию. Год регистрации и похожий корпус детали недостаточны для выбора контактных номеров и регулировочной процедуры.
- 2
Сверьте конструкцию крепления
Норма ниже относится к резьбовому выключателю со стопорной гайкой и насадкой приводного толкателя. Если установлен другой механизм фиксации или саморегулируемая конструкция, остановитесь до получения её инструкции. Не пытайтесь создать такой же зазор путём принудительного перемещения несоответствующего корпуса.
- 3
Пользуйтесь схемой нужного контроллера
Перед измерением найдите расположение контактов в применимой схеме и уточните, с какой стороны показана колодка. Для другой системы не переносите обозначения X2/C2 и X2/C3 из М74. При отсутствии подтверждённой схемы ограничьтесь осмотром и проверкой света, электрическую диагностику поручите специалисту.
Что проверить, если стоп-сигналы не загораются?
При отсутствии стоп-сигналов заводская карта предлагает проверить свободную работу штока, питание соответствующей цепи, предохранители и контакты колодки. Если не светится только один фонарь, дополнительно проверяют его собственную лампу и соединения. Это отдельный дефект, который может существовать одновременно с P0504.
- 1
Проверьте свободное движение штока
Выключите зажигание и осмотрите привод выключателя. При плавном нажатии педали убедитесь, что механизм движется без заедания и возвращается в исходное положение. Не разбирайте деталь под напряжением и не смазывайте электрические контакты случайным составом. Заклинивший или повреждённый выключатель требует устранения причины.
- 2
Проверьте предохранитель по схеме
По схеме установленного монтажного блока найдите цепь стоп-сигналов. Снятый предохранитель проверяют на целостность, заменяют только соответствующим номиналом. Повторное перегорание означает необходимость поиска короткого замыкания. Не ставьте больший номинал и не перемыкайте держатель для получения света.
- 3
Проверьте вход и выход цепи
Измерение питания выполняют по подтверждённой схеме подходящим прибором, сравнивая отпущенную и нажатую педаль. Если питание приходит, но не переключается, проверяют выключатель и его установку. Если питания нет, ищут дефект до выключателя. Подробнее фонари разобраны в статье о неработающих стоп-сигналах.
Почему стоп-сигналы постоянно горят или включаются слишком поздно?
Постоянный свет при отпущенной педали и запаздывающее включение могут быть связаны с положением выключателя, заеданием его привода или неполным возвратом педали. Если после проверки механики свет остаётся неверным, переходят к электрической цепи. Регулировать выключатель наугад вместо поиска причины нельзя.
- 1
Проверьте исходное положение педали
На неподвижной машине при выключенном зажигании убедитесь, что коврик и посторонние предметы не мешают педали. Осмотрите кронштейн и привод без изменения гидравлических регулировок. Если педаль не возвращается штатно или её ход изменился, сначала устраните механическую причину с профильным специалистом.
- 2
Оцените крепление выключателя
Проверьте, не ослабла ли стопорная гайка и не сместился ли корпус после ремонта. Зафиксируйте исходное положение. Для применимого резьбового исполнения измерьте технологический зазор щупом в месте, указанном ниже. Видимое расстояние до педали не заменяет этот размер.
- 3
Повторите проверку после исправления
После восстановления положения несколько раз нажмите и отпустите педаль, наблюдая свет и диагностический параметр. Они должны устойчиво соответствовать положениям педали. Если фонари продолжают гореть при отпущенной педали, дальнейшая подстройка без измерения цепей может скрыть электрическую неисправность.
Как проверить сигнал педали тормоза сканером?
В описанной системе М74 параметр B_BREMS показывает состояние цепи контактов 2–3, а цепь 1–4 контролируют по стоп-сигналам. В разных программах названия и представление параметров могут отличаться. Сравнивайте изменение при нажатии с описанием прибора и системы, а не назначайте универсальное значение нуля или единицы.
- 1
Откройте текущие параметры
Выберите в диагностической программе правильную систему управления двигателем и найдите данные педали тормоза. Для указанного М74 используется B_BREMS в общем просмотре параметров. Если сканер выдаёт только список стандартных кодов, отсутствие нужного параметра не означает неисправность датчика, нужен подходящий диагностический режим.
- 2
Сопоставьте оба положения
На неподвижной машине с безопасно зафиксированным положением несколько раз плавно нажмите и отпустите педаль. Запишите, меняется ли параметр каждый раз и возвращается ли после отпускания. Одновременно наблюдайте стоп-сигналы. Не держите прибор в руках во время управления автомобилем ради записи графика.
- 3
Разделите неисправность и задержку отображения
Если параметр зависает, уточните частоту обновления данных и выбранный режим программы. Повторите наблюдение без движения машины. Если корректно обновляемый сигнал действительно не меняется, проверяют цепь 2–3, соединения и установку выключателя. Результат одного медленного экрана не является основанием заменять контроллер.
| Проверяемая часть | Как её наблюдать | Граница вывода |
|---|---|---|
| Контакты выключателя 1–4 | Включение и выключение стоп-сигналов | При дефекте света отдельно проверяют лампы, питание и проводку |
| Контакты выключателя 2–3 | Параметр B_BREMS диагностического прибора | Уточняют режим и частоту обновления параметра |
| Цепи выключателя до контроллера | Измерения по соответствующей электросхеме | Номера X2/C2 и X2/C3 не переносят на другой блок |
Как осмотреть разъём и проверить электрические цепи?
Проверку начинают с целостности корпуса, фиксации колодки, состояния контактов и проводов у педального узла. Для М74 заводская карта отдельно проверяет цепи от контакта 2 выключателя к X2/C3 контроллера и от контакта 4 к X2/C2. Применять эти номера можно только после сверки оборудования и схемы.
- 1
Осмотрите соединение без питания
Выключите зажигание перед отсоединением колодки. Проверьте защёлку, выдавленные контакты, следы окисления и натяжение жгута. Не тяните за провода и не расширяйте гнёзда толстым щупом. Повреждённый контакт восстанавливают подходящим способом ремонта колодки, а не удерживают случайной скруткой.
- 2
Разделите измерение напряжения и сопротивления
Напряжение проверяют в условиях включения, указанных в схеме, безопасными измерительными выводами. Проверку целостности делают на обесточенной и соответствующим образом отключённой цепи. Не измеряйте сопротивление под напряжением и не подавайте питание напрямую на контакт контроллера ради проверки его реакции.
- 3
Сравните цепь на обоих концах
При подтверждённой схеме проверьте отсутствие обрыва и нежелательного соединения с соседними проводами, питанием или массой. Если сигнал есть у выключателя и отсутствует у контроллера, ремонтируют проводку. После восстановления закрепите жгут так, чтобы педаль и другие движущиеся части не повреждали его.
Почему ошибка связана с другими задними фонарями?
Заводская карта выделяет случай, когда стоп-сигналы светятся слабо при включённых габаритах, поворотниках, заднем ходе или противотуманных огнях. В таком случае проверяют цепь массы задних фонарей. Общее соединение может нарушать работу света, поэтому замена выключателя без проверки массы не решает такую причину.
- 1
Сравните работу света по режимам
На неподвижной машине включайте нужные режимы отдельно и наблюдайте яркость стоп-сигналов при нажатой педали. Для проверки заднего хода обеспечьте неподвижность машины и безопасное положение помощника. Отметьте мерцание, слабый свет и взаимное влияние ламп, а не только наличие свечения.
- 2
Осмотрите общие соединения фонарей
При выключенном зажигании осмотрите колодки и точки массы по схеме автомобиля. Следы влаги, нагрева и окисления требуют восстановления соединения. Не считайте внешний блеск контакта достаточным подтверждением исправности. Если дефект проявляется под нагрузкой, диагностика должна проверить цепь в соответствующем режиме.
- 3
Подтвердите результат с нагрузкой
После ремонта повторите проверку тех сочетаний света, при которых возникало слабое свечение. Если работа фонарей восстановлена, вновь оцените оба сигнала педали сканером. Исправление массы и устранение P0504 подтверждают отдельно, поскольку в автомобиле могли одновременно присутствовать две неисправности.
Как регулируют применимый резьбовой выключатель?
Для выключателя из инструкции М74 зазор 0,2–0,5 мм устанавливают между насадкой приводного толкателя и корпусом выключателя. Это не размер свободного хода педали и не произвольное расстояние до кронштейна. Стопорную гайку этого исполнения затягивают моментом 5–8 Н·м, удерживая корпус от поворота.
- 1
Подготовьте правильное положение
Выключите зажигание и убедитесь в соответствии конструкции заводскому рисунку. Педаль должна находиться в крайнем отпущенном положении, по инструкции её подтягивают на себя. Если возврат нарушен или кронштейн повреждён, сначала исправляют этот дефект. Нельзя компенсировать неисправную механику смещением выключателя.
- 2
Выставьте зазор щупом
Для описанного резьбового корпуса ослабьте стопорную гайку и установите положение по технологическому щупу 0,2–0,5 мм именно между насадкой толкателя и корпусом. Не оценивайте размер по фотографии. Удерживая корпус, затяните гайку моментом 5–8 Н·м подходящим инструментом, затем повторно проверьте зазор.
- 3
Проверьте переключение после фиксации
Подключите штатную колодку и оцените свет и сигнал педали в нескольких циклах нажатия и отпускания. Убедитесь, что корпус не смещается, а жгут не натянут. Если оба сигнала остаются рассогласованы, повторно менять зазор в поиске случайного результата нельзя, продолжайте диагностику цепей.
| Параметр | Данные инструкции | Условие применения |
|---|---|---|
| Технологический зазор | 0,2–0,5 мм | Между насадкой приводного толкателя и корпусом выключателя |
| Момент затяжки стопорной гайки | 5–8 Н·м | Корпус удерживают от поворота, после фиксации размер перепроверяют |
| Исходное положение педали | Крайнее отпущенное | Нарушенный возврат педали сначала устраняют |
Когда выключатель нужно заменить и как не ошибиться с деталью?
Замена оправдана при подтверждённом дефекте контактов, заклинивании, повреждении корпуса либо невозможности устойчиво восстановить переключение после правильной установки. Совпадение внешнего вида и числа контактов не гарантирует совместимость. Подбирайте деталь по применимости к автомобилю и установленному педальному узлу.
- 1
Подтвердите причину замены
Сопоставьте результат осмотра, измерений и проверки регулировки. Если выявлен обрыв вне выключателя, сначала ремонтируют проводку. Новый выключатель не исправляет отсутствующее питание или ослабленную колодку. Зафиксируйте доказанный дефект, чтобы после установки проверить именно тот режим, в котором он проявлялся.
- 2
Сверьте новую деталь до установки
Сравните каталожную применимость, маркировку, разъём, крепление и конструкцию привода. Для резьбового исполнения из инструкции при выключенном зажигании отсоединяют колодку, ослабляют стопорную гайку и снимают выключатель. Если новая деталь конструктивно отличается, до монтажа получите соответствующую процедуру, не переделывайте кронштейн наугад.
- 3
Установите и проверьте результат
Установите совместимый выключатель по его инструкции, выставьте предусмотренную регулировку и восстановите соединение. Для рассмотренного исполнения выполняют процедуру зазора выше. Проверьте обе цепи, отсутствие постоянного света и заеданий. Только после исправного результата очищайте сохранённый код и переходите к контролю повторного появления.
Что делать, если P0504 появляется периодически или возвращается после сброса?
Непостоянный код требует сохранения условий появления и поиска нестабильного соединения либо нарушенной регулировки. Для рассмотренного М74 возможна регистрация при рассогласовании более 200 секунд на работающем двигателе на холостом ходу либо при различии числа нажатий в движении. Это описание диагностического контроля, а не инструкция искусственно создавать неисправность.
- 1
Сохраните условия повторения
Отметьте, связан ли код с обычным нажатием педали, неровной дорогой, выполненным ремонтом или включением заднего света. Сохраните доступные дополнительные данные сканера. Не стирайте память после каждого появления, иначе теряется информация о повторяемости и невозможно сравнить результат до и после устранения причины.
- 2
Проверьте нестабильные соединения
На неподвижной машине осмотрите фиксацию колодки, жгут у педали и крепление корпуса выключателя. Повторите плавные циклы нажатия с наблюдением параметров. Не дёргайте жгут рядом с движущейся педалью и не создавайте вибрацию поездкой. Найденное слабое соединение устраняют, затем проверяют тот же сценарий.
- 3
Не подменяйте ремонт очисткой памяти
Если ошибка появилась после замены выключателя, сначала проверьте совместимость и регулировку, затем цепи. Если код лишь сохранён и сейчас не активен, решение принимают по диагностической карте применимого контроллера. Отсутствие лампы в одной короткой проверке не доказывает, что нестабильная неисправность устранена.
Как подтвердить ремонт и когда проверять контроллер?
Ремонт подтверждают исправной работой стоп-сигналов, согласованным изменением параметров педали и отсутствием повторного активного P0504 в нормальных условиях. В карте М74 контроллер рассматривается после проверки цепей и регулировки. Его нельзя объявлять неисправным только потому, что новый выключатель не помог.
- 1
Проверьте машину до поездки
Убедитесь, что педаль свободно возвращается, выключатель закреплён, колодка защёлкнута и проводка не касается движущихся частей. Несколько раз нажмите и отпустите педаль, сравните оба сигнала. Проверьте также фонари с дополнительной световой нагрузкой, если именно она сопровождала исходный дефект.
- 2
Очистите код и оцените повторение
После сохранения исходных данных и устранения причины удалите код диагностическим прибором. Запустите двигатель, повторите безопасные стационарные проверки. Контрольную поездку проводят только с исправными тормозами и светом, без создания опасных условий. После неё вновь считайте память, проверьте статус кода и сопутствующие неисправности.
- 3
Передайте доказательства специалисту
Если P0504 возвращается при подтверждённо исправных цепях и правильной установке, передайте сервису маркировку контроллера, результаты измерений и записи параметров. Проверку его входов, питания и применимой диагностической карты выполняют до решения о замене. Покупка блока без такой проверки может не устранить исходную неисправность.
Использованные технические документы
- АВТОВАЗ, технологическая инструкция 3100.25100.12052, система М74 Евро-4
- Раздел 1.1, листы 15–16: устройство, снятие и установка выключателя сигнала торможения, рисунок 1.1-10, зазор и момент крепления. Диагностическая карта P0504, листы 186–187: условия регистрации, контроль B_BREMS, цепи и порядок устранения. Данные относятся к указанной системе, распиновка и регулировочные нормы не назначены всем исполнениям Granta.
