Замок зажигания Гранты заменяют после проверки механики ключа, контактной группы и цепи пуска. До покупки определите исполнение выключателя и решите вопрос с электронными ключами, если автомобиль оснащён иммобилизатором. Выключите зажигание, отключите отрицательную клемму АКБ, снимите предусмотренную облицовку и отметьте соединения. Установите совместимый узел со штатным крепежом, восстановите проводку и проверьте блокировку рулевого вала, положения ключа, возврат после пуска и разрешение запуска. Ниже приведена общая последовательность работ. Метод снятия одноразового крепежа, монтажное положение и окончательная затяжка определяются ремонтной процедурой фактического замка. Новый металлический ключ сам по себе не подтверждает совместимость с иммобилизатором.

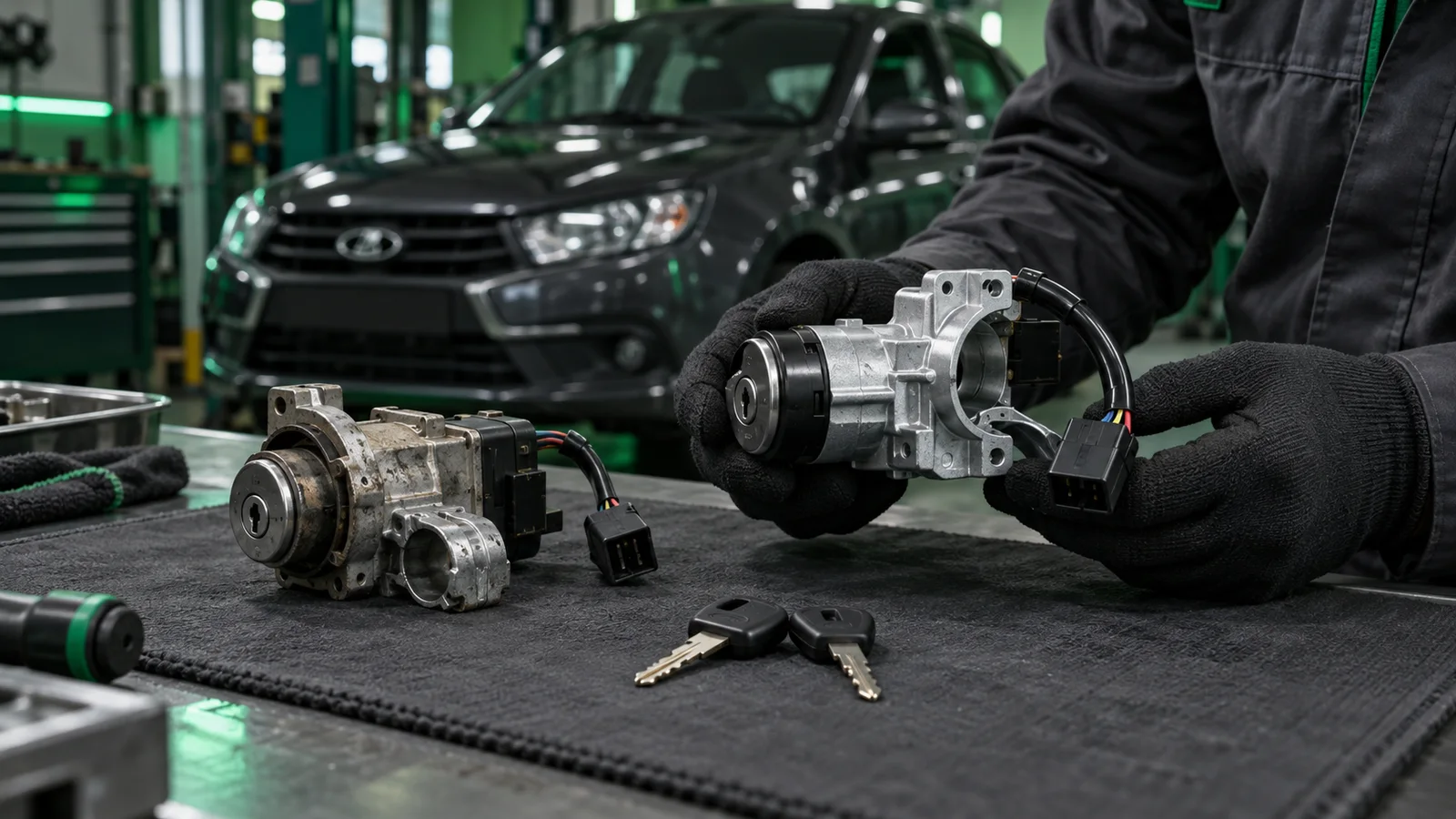

Замена замка зажигания на Lada Granta
Когда менять замок зажигания целиком, а когда проверять контактную группу?
Замок объединяет механическое управление ключом, блокировку рулевого вала и электрическое переключение цепей. На автомобилях с иммобилизатором рядом расположен узел считывания ключа. Неисправность одной части не доказывает, что нужно менять весь комплект.
Разделите механический и электрический отказ
Запишите, входит ли ключ, поворачивается ли в предусмотренные положения и возвращается ли после пуска. Затем отметьте работу панели и стартера. Если ключ механически работает, но питание пропадает, проверяйте контактную группу и её цепи. Если ключ заклинивает, сначала исключите нагрузку от блокировки руля и повреждение самого ключа.
Проверьте внешние причины до покупки
При электрическом отказе проверьте батарею, клеммы и доступные соединения. Отсутствие прокрутки может быть связано с цепью пуска или условиями запуска своей комплектации. Первичный поиск приведён в статье «Стартер не крутит на Lada Granta». Замена механического корпуса не устраняет неисправный провод, разъём или блокировку запуска.
Выберите объём ремонта по конструкции
Уточните, допускается ли отдельная замена контактной группы или цилиндра установленного замка. Это определяется исполнением и наличием применимой ремонтной процедуры. Не разбирайте корпус по инструкции похожего замка, пока совместимость не подтверждена. При повреждении блокировки рулевого вала или корпуса рассматривают замену соответствующего узла с обязательным контролем механики после установки.
Почему ключ не поворачивается и нужно ли сразу менять замок?
На стоящем автомобиле ключ может плохо поворачиваться из-за нагрузки на механизм блокировки рулевого вала. Также возможны износ лезвия, загрязнение или неисправность цилиндра. Сильное усилие на ключе не помогает определить причину и может сломать его.
Разгрузите блокировку рулевого вала
На неподвижном автомобиле вставьте исправный ключ и слегка поворачивайте руль вправо-влево, одновременно аккуратно переводя ключ в положение включения зажигания. Для обычного исполнения это I, для вариантного — ON. Не применяйте пассатижи и не увеличивайте усилие на ключе. Если блокировка не освобождается штатно, прекращайте попытку.
Сравните со вторым исправным ключом
Осмотрите лезвие на изгиб, повреждение и загрязнение. Если имеется второй штатный ключ, аккуратно проверьте им механическое действие на стоящем автомобиле. Отличие результата помогает отделить дефект ключа от дефекта замка. Не выпрямляйте ключ внутри скважины и не вводите туда случайный инструмент для поиска положения механизма.
Оцените повторяемость неисправности
Если ключ заедает и при разгруженном руле, либо один и тот же дефект возникает с двумя исправными ключами, требуется проверка механической части. Не заливайте цилиндр случайным маслом или растворителем. Обломок ключа и повреждённый механизм требуют отдельного ремонта. При невозможности штатно разблокировать рулевой вал автомобиль не готов к движению.
Как выбрать замок для своей Granta и учесть разные положения ключа?
В руководстве Granta описаны обычный выключатель 0–I–II и вариантный STOP–ACC–ON–START. Это не основание считать их взаимозаменяемыми. Подбор выполняют по фактическому исполнению автомобиля, номеру детали и каталожной применимости.
Определите установленное исполнение
Запишите VIN, год выпуска и обозначения положений ключа на своём автомобиле. При обеспеченном доступе прочитайте номер старого узла и сравните его с каталогом. Учитывайте прежние переделки или замену. Обозначение Granta FL само по себе не определяет все разъёмы, крепления и совместимость деталей механического замка.
Проверьте состав нового комплекта
Уточните, поставляются ли корпус, контактная группа, считывающий узел, крепёж и ключи отдельно или в сборе. Сопоставьте исполнение скобы, разъёмы, длину жгута и предусмотренные функции. Не считайте комплект подходящим только потому, что ключ входит в новый цилиндр. Механическая, электрическая и электронная совместимость проверяются независимо.
Подтвердите применимость до разборки
Выберите замену по каталогу изготовителя для установленного исполнения. Если внешний вид или комплектность отличаются, выясните причину заранее. Не подпиливайте корпус и не переставляйте контакты ради подключения. Номер ключевой заготовки из старого каталога также не является универсальным номером замка или транспондера для всех лет выпуска.
| Часть комплекта | Что проверить | Что не подтверждает совместимость |
|---|---|---|
| Механический корпус | Посадка, блокировка и применение по каталогу | Похожая форма |
| Контактная группа | Назначение выводов и режимы переключения | Одинаковое число проводов |
| Узел считывания ключа | Исполнение и штатное подключение | Возможность надеть кольцо на корпус |
| Ключи | Лезвие и электронная часть при её наличии | Поворот нового ключа в цилиндре |
Что решить с ключами и иммобилизатором до замены замка?
Поворот ключа в цилиндре и разрешение запуска иммобилизатором — разные проверки. Новый металлический ключ может открыть замок, но не иметь подходящего электронного кода. Наличие и исполнение иммобилизатора нужно установить до начала ремонта.
Определите электронное исполнение автомобиля
Проверьте комплектацию и работу штатной системы по документам и диагностическим данным. Для раннего исполнения с М74 заводская инструкция описывает катушку связи, рабочий и обучающий ключи. Эту схему нельзя автоматически переносить на все последующие Granta. Не делайте вывод о наличии или отсутствии системы только по форме корпуса ключа.
Сохраните штатные ключи и данные комплекта
До ремонта сохраните все имеющиеся рабочие и обучающие ключи, если они предусмотрены, а также бирку механического кода. Не разбирайте обучающий ключ без необходимости и не выбрасывайте старые ключи после установки нового цилиндра. Электронная часть ключа может потребоваться для сохранения штатной работы системы. Механический код не является кодом разрешения запуска.
Выберите предусмотренный способ согласования
Уточните, возможно ли сохранить штатную электронную часть при замене механического узла либо требуется подготовка новых ключей и обучение по конкретной процедуре. Не считайте обычный комплект замка автоматически согласованным с автомобилем. До покупки проверьте, какие ключи и диагностическое оборудование понадобятся. Подробный поиск отказа приведён в статье о блокировке запуска иммобилизатором Granta.
Как подготовить автомобиль и отключить питание перед работой на колонке?
Работают на неподвижном автомобиле при отключённом питании. Замок находится рядом с проводкой рулевой колонки, поэтому разборка должна быть ограничена нужными элементами. Снятие рулевого колеса и вмешательство в систему подушек не являются обязательными действиями для любого исполнения.
Зафиксируйте автомобиль и выключите зажигание
Установите машину на ровной площадке, примените стояночный тормоз и исключите её движение. Выключите зажигание, отключите зарядное устройство, пусковое оборудование и устройство сохранения памяти, если они подключены. Подготовьте освещение и лоток для крепежа. Не выполняйте разборку колонки при включённом зажигании или работающем двигателе.
Снимите отрицательную клемму аккумулятора
Ослабьте клемму на отрицательном выводе АКБ, снимите и отведите так, чтобы она не могла случайно вернуться на вывод. Сохраняйте отключение до завершения сборки. Не оставляйте обходное питание ради настроек. Если применимая процедура предусматривает операции рядом с компонентами СНПБ, выполняйте её требования к отключению и выдержке, не подставляя произвольное время.
Ограничьте разборку предусмотренным доступом
Не снимайте рулевое колесо и подушку только ради удобства, если этого не требует процедура установленного замка. Не отсоединяйте неизвестные колодки и не проверяйте цепи подушек контрольной лампой или омметром. Если нужный доступ требует вмешательства в СНПБ, сначала получите соответствующую процедуру. Соседняя проводка не должна служить опорой для инструмента.
Как снять кожух рулевой колонки без повреждения креплений и проводов?
Порядок снятия кожуха зависит от его исполнения. Сначала освобождают предусмотренные винты и фиксаторы, затем разъединяют части без силового изгиба. Количество креплений и размер инструмента нужно проверить на фактической конструкции.
Найдите все крепления кожуха
При отключённой батарее осмотрите нижнюю и верхнюю части облицовки. Уточните расположение винтов и защёлок по установленному исполнению. Используйте насадку точного размера. Если кожух не освобождается, проверьте оставшийся крепёж, а не увеличивайте усилие на пластике. Не переносите число винтов от другой панели Granta автоматически.
Разъедините части без натяжения жгута
Поддерживая детали, освобождайте предусмотренные фиксаторы и выводите кожух из посадки. Следите за подрулевыми переключателями, декоративными вставками и проводами. Не тяните деталь, пока не понятно, что её удерживает. Снятые элементы складывайте отдельно от крепежа замка, чтобы при сборке не перепутать винты разной длины.
Осмотрите открывшуюся рабочую зону
Найдите корпус замка, его крепление и штатные колодки. Сравните фактическую конструкцию с ремонтной процедурой. Отметьте повреждённые держатели, перетёртые провода и следы прежней переделки. Не продолжайте разборку по схеме, если установленный узел отличается. Перед отключением соединений сохраните их положение и маркировку.
Как отключить контактную группу и узел считывания ключа?
Колодки отсоединяют за корпус после освобождения фиксатора. Провода и контакты не используют как ручку для извлечения. Силовые цепи переключения и считывание электронного ключа имеют разные задачи, их нельзя смешивать при сборке.
Отметьте штатные соединения
До снятия сделайте запись или фотографию расположения колодок и маршрута жгута. Уточните назначение соединений по схеме своего исполнения. Цвет проводов и количество контактов не заменяют распиновку. Если рядом есть нештатная сигнализация или дополнительные соединения, выявите их назначение до разборки, чтобы не повредить отдельную цепь.
Освободите фиксаторы и снимите колодки
Проверьте, что батарея остаётся отключённой. Нажмите предусмотренный фиксатор и извлеките колодку за пластиковый корпус. Не вытягивайте её за провод и не вставляйте отвёртку между контактами. Если фиксатор повреждён, отметьте это для восстановления. Не оставляйте при сборке разъём, который удерживается только натяжением жгута.
Проверьте состояние контактов и жгута
Осмотрите колодки на оплавление, потемнение, ослабленные контакты и повреждение изоляции. Перегретое соединение нужно восстановить вместе с причиной перегрузки. Новый замок не ремонтирует повреждённый наконечник. Не соединяйте жилы скруткой для проверки и не переносите контакт в другое гнездо, если этого не предусматривает подтверждённая схема.
Как действовать с креплением замка и одноразовыми болтами?
На исполнениях с противоугонным одноразовым крепежом нужны новые предусмотренные элементы и применимая процедура снятия. Число болтов и способ их извлечения нельзя назначать по фотографии похожего замка. Рабочая зона должна быть защищена от повреждения колонки и проводки.
Проверьте фактический тип крепления
Осмотрите скобу и крепёж при обеспеченном доступе. Сопоставьте конструкцию с ремонтными данными установленного замка. Если применены болты с отрывными головками, заранее подготовьте штатную замену и предусмотренный инструмент. Не начинайте повреждать крепёж, пока неизвестны порядок снятия и возможность восстановить соединение после работы.
Освободите крепление по применимой процедуре
Защитите соседние провода и элементы колонки, поддерживайте корпус замка и скобу. Выполняйте снятие крепежа способом, предусмотренным для этого исполнения. Универсальная операция сверления или ударного отворачивания здесь не задаётся. Если инструмент уходит в колонку либо нет контролируемого доступа, прекращайте работу и восстанавливайте безопасные условия.
Снимите узел, сохранив соседние детали
После освобождения крепления аккуратно выведите корпус и скобу, контролируя положение блокирующего элемента по процедуре. Не изгибайте рулевой вал и не используйте проводку как рычаг. Соберите снятые детали и осмотрите посадку. Повреждённая колонка или крепёжная скоба требуют устранения дефекта до установки нового замка.
Что сравнить на снятом и новом замке перед установкой?
Сравнивают не только скважину ключа. Проверяют механическую посадку, работу блокирующего элемента, контактную часть, соединители и комплектность. Внешнее сходство не заменяет подтверждённую применимость по каталогу.
Сопоставьте корпус и комплект крепления
Положите узлы рядом, проверьте полные номера и соответствие выбранной замены. Сравните форму посадки, скобу и предусмотренное крепление. Осмотрите новый корпус на трещины и повреждение. Не переставляйте случайную скобу от другого узла и не стачивайте часть корпуса, если новая деталь не подходит к колонке.
Проверьте электрическую часть и соединители
Уточните назначение разъёмов, длину жгута и режимы переключения. Сравните контактную группу с применимым исполнением. Наличие положения ACC, например, нельзя добавлять простым переставлением проводов на автомобиле с другой схемой. При расхождении функций или маркировки остановите сборку. Новая деталь должна обеспечивать штатную работу без переделки цепей.
Проверьте механическое действие комплектным ключом
До установки проверьте аккуратный поворот нового ключа и предусмотренный возврат из положения пуска. Не держите корпус за провод и не применяйте усилие при заедании. Такая проверка оценивает механику детали, но не её электронное согласование с автомобилем. Сохраните старые ключи, пока все функции после сборки не подтверждены.
Как установить замок и проверить блокировку рулевого вала?
Замок устанавливают в штатную посадку с предусмотренным креплением. Проверку блокировки выполняют только на стоящем автомобиле. Для обычного и вариантного исполнения положения ключа различаются, поэтому монтажное положение задаётся ремонтной процедурой установленной детали.
Установите корпус и скобу без перекоса
Осмотрите посадку и расположите узел по применимой процедуре, контролируя блокирующий элемент. Наживите предусмотренный новый крепёж. Не притягивайте корпус силой, если он упирается в вал или не занимает посадку. Случайные шайбы и подпиливание не являются способом регулировки. Количество креплений и момент не заменяют значением от другого замка.
Проверьте механические функции в установленном положении
Выполните предусмотренный контроль до окончательного завершения одноразового крепления, если так требует процедура. Для штатной эксплуатационной проверки при вынутом ключе осторожно поверните руль до фиксации. Затем вставьте ключ и разгрузите руль, проверяя освобождение блокировки в I либо ON. Не выполняйте такую проверку при движении автомобиля.
Завершите крепление только после правильной работы
Убедитесь, что блокировка включается и освобождается штатно, ключ работает без заедания, а корпус закреплён правильно. Затем завершите затяжку предусмотренным способом по данным установленного узла. Если используется крепёж с отрывной головкой, соблюдайте процедуру именно этого исполнения. Не оставляйте временные обычные болты вместо предусмотренных противоугонных элементов.
Что проверить на катушке связи и проводке иммобилизатора?
Если автомобиль оснащён считыванием электронного ключа, его узел должен быть установлен и подключён штатно. В ранней системе Granta с М74 заводская инструкция описывает катушку связи в выключателе зажигания. Эта катушка не заменяет код ключа.
Проверьте наличие и исполнение считывающего узла
Сопоставьте конструкцию с документами своей системы. Уточните, остаётся ли штатный узел, поставляется ли он с новым замком и требуется ли отдельная установка. Не переносите деталь между несовместимыми замками по внешнему сходству. Отсутствие узла в дешёвом комплекте не означает, что он не нужен автомобилю.
Восстановите штатную посадку и подключение
Если процедура предусматривает перенос исправного считывающего узла, выполняйте его без растягивания проводов и повреждения корпуса. Установите предусмотренные держатели и соединение. Не оставляйте катушку висеть на жгуте или смещённой относительно штатного места. Если фиксатор сломан, восстановите деталь, а не закрепляйте её случайным натяжением проводки.
Проверьте маршрут перед закрытием кожуха
Уложите провода так, чтобы их не защемляли части облицовки и они не мешали регулировке колонки. Проверьте фиксацию колодок. Не оставляйте внутри временно закреплённый старый ключ для обхода распознавания. Это не ремонт считывания. Работоспособность проверяют штатным ключом при полностью собранной системе и соответствующем диагностическом контроле.
Нужно ли обучать ключи после замены механического замка?
Замена механического корпуса и изменение электронных ключей — разные операции. При сохранении исправных согласованных электронных элементов задача отличается от установки новых транспондеров. Решение принимают по системе автомобиля и реально заменённым деталям.
Составьте список заменённых элементов
Отдельно отметьте новый цилиндр, контактную группу, считывающий узел и электронные ключи. Проверьте, сохраняются ли ранее согласованные элементы системы. Поворот ключа и включение приборов не подтверждают разрешение запуска. Если установлен новый металлический ключ без подходящей электронной части, сначала требуется решить вопрос его применимости.
Проверьте распознавание штатным способом
После полной сборки и подключения батареи проверьте поведение системы по своей комплектации и диагностическим данным. Не переносите число звуковых сигналов ранней системы М74 на все последующие автомобили. Сравнение с сохранённым штатным ключом допустимо только при корректной механической совместимости. Не удерживайте несколько электронных ключей у считывающего узла одновременно.
Выполняйте обучение только по применимой процедуре
При необходимости новых ключей используйте предусмотренную процедуру и подходящее оборудование. Заводская инструкция М74 относится к описанной в ней системе, а не ко всем Granta. До обучения проверьте состояние и принадлежность нужных ключей и блоков. Не запускайте случайную последовательность включений из другой модели. Работу завершают проверкой каждого подготовленного ключа.
| Что заменено | Что проверяют | Отдельная задача |
|---|---|---|
| Только механический корпус | Совместимость и работу сохранённых электронных элементов | Подготовку подходящего лезвия |
| Считывающий узел | Применимость, посадку и подключение | Распознавание штатного ключа |
| Электронные ключи | Тип и согласование с системой автомобиля | Обучение по применимой процедуре |
| Блоки системы вместе с ключами | Совместимость всего комплекта | Диагностику и согласование системы |
Как проверить контактную группу и запуск после полной сборки?
Проверяют все предусмотренные положения ключа, штатный пуск и возврат из положения стартера. Обычный выключатель имеет 0–I–II, вариантный — STOP–ACC–ON–START. Повторное включение пуска предусматривает возврат в исходное выключенное положение.
Восстановите облицовку и подключите батарею
Проверьте крепление корпуса, фиксацию колодок и свободную укладку жгута, затем установите кожух без защемления проводов. Уберите инструмент и снятый крепёж. Подключите отрицательную клемму аккумулятора после окончания сборки. Проверьте регулировку колонки, если она предусмотрена, и отсутствие контакта проводки с подвижными элементами.
Проверьте предусмотренные положения ключа
На неподвижном автомобиле проверьте выключенное положение, зажигание и отдельный режим ACC, если он есть. Убедитесь, что питание не пропадает от обычного движения ключа внутри фиксированного положения. Оценивайте работу по штатным функциям, не замыкая контакты вручную. Контроль распиновки выполняют только по схеме установленной контактной группы, а не по цвету проводов.
Выполните штатный пуск и проверьте возврат
Зафиксируйте автомобиль и выполните условия запуска своей трансмиссии. После запуска отпустите ключ: он должен вернуться из II в I либо из START в ON. Не удерживайте пуск более 10 секунд. Повторную попытку выполняйте не ранее чем через 40 секунд, возвращая ключ в 0 либо STOP. При невыключении стартера прекратите проверку и остановите двигатель.
Что делать, если после замены нет запуска, гаснет панель или заедает руль?
Сначала проверяют сборку и соответствие нового узла. Электрический отказ, отсутствие распознавания ключа и механическое заедание требуют разных действий. Автомобиль не готов к эксплуатации, пока блокировка рулевого вала и возврат ключа работают неправильно.
При пропадании питания проверьте соединения
Выключите зажигание и отключите батарею перед осмотром. Проверьте фиксацию колодок, положение контактов, состояние клемм АКБ и применимость контактной группы. Не ищите причину замыканием проводов. Если после отключения батареи изменились отдельные настройки, отделите это от неисправности замка. Дополнительные ситуации разобраны в статье о сбоях после отключения АКБ.
При отсутствии разрешения запуска проверьте ключ и считывание
Убедитесь, что установлены и подключены предусмотренные электронные элементы, а новый ключ подготовлен для системы. Зафиксируйте диагностические данные и поведение сигнализатора своей комплектации. Не объявляйте блок управления неисправным только потому, что металлический ключ поворачивается. Проверка механики не заменяет проверку распознавания. Исправьте неподключённый узел или согласование ключа по применимой процедуре.
При заедании механики прекратите эксплуатацию
Если ключ не возвращается из положения пуска, рулевой вал не освобождается или блокировка работает неправильно, остановите проверку. Не выезжайте, рассчитывая устранить дефект в движении. Проверьте посадку, соответствие корпуса, скобу и качество монтажа. Замок должен пройти механическую, электрическую и электронную проверку, если последняя предусмотрена. Только после этого работа считается завершённой.
| Симптом | Что проверить первым | Критерий завершения |
|---|---|---|
| Нет питания панели | Клеммы, колодки и контактную группу | Устойчивое штатное питание |
| Ключ поворачивается, запуска нет | Условия пуска и распознавание ключа | Запуск подготовленным штатным ключом |
| Ключ не возвращается после пуска | Механику и монтаж узла | Автоматический возврат и выключение стартера |
| Блокировка руля работает неправильно | Применимость, посадку и крепление | Штатная фиксация и освобождение на стоянке |
Источники
- Lada Granta, руководство по эксплуатации 27.05.2026
- Печатные страницы 8–10 и 72–74: ключи, обычное и вариантное исполнение выключателя, механическая блокировка и возврат из положения пуска. Страницы 91–94 и 123: запуск и работа с батареей. Руководство не содержит полной процедуры замены крепления для всех исполнений.
- Технологическая инструкция 3100.25100.12052, Granta и Kalina 2, система М74 Евро-4
- Раздел 1.2, листы 21–24: катушка связи, ключи, согласование и диагностика иммобилизатора описанного исполнения. Последовательность обучения не перенесена на другие системы.
- ОАТ, каталог продукции, раздел ДААЗ, страницы 72–73
- Каталожное разделение выключателей, комплектов, крепежа и ключевых заготовок. Каталог использован для объяснения подбора, а не как подтверждение универсального номера замка для всех Granta.
